1UR-FSE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR (for 2WD): INSTALLATION

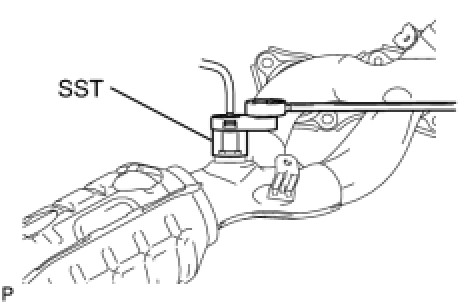

1. INSTALL AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1)
(a) Using SST, remove the air fuel ratio sensor from the exhaust manifold LH.
SST : 09224-00010
without SST - Torque : 44 Nm (449 kgf-cm, 32 ft-lbf)
with SST - Torque : 40 Nm (408 kgf-cm, 30 ft-lbf)
NOTICE:
Use a torque wrench with a fulcrum length of 300 mm (11.81 in.)

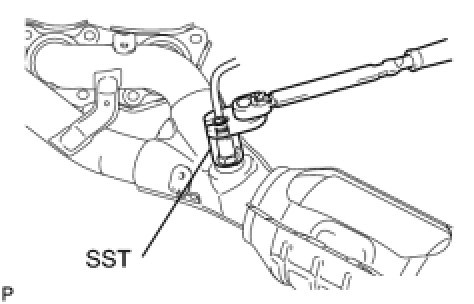

2. INSTALL AIR FUEL RATIO SENSOR (for Bank 2 Sensor 1)
(a) Using SST, remove the air fuel ratio sensor from the exhaust manifold RH.
SST : 09224-00010
without SST - Torque : 44 Nm (449 kgf-cm, 32 ft-lbf)
with SST - Torque : 40 Nm (408 kgf-cm, 30 ft-lbf)
NOTICE:
Use a torque wrench with a fulcrum length of 300 mm (11.81 in.)
3. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY LH Installation
4. INSTALL NO. 2 EXHAUST MANIFOLD HEAT INSULATOR Installation
5. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY RH Installation
6. INSTALL NO. 1 EXHAUST MANIFOLD HEAT INSULATOR Installation
7. INSTALL OIL DIPSTICK GUIDE Installation
8. INSTALL FRONT SUSPENSION MEMBER REINFORCEMENT LH Installation
9. INSTALL FRONT SUSPENSION MEMBER REINFORCEMENT RH Installation
10. INSTALL ENGINE UNDER COVER SUB-ASSEMBLY LH Installation
11. INSTALL ENGINE UNDER COVER SUB-ASSEMBLY RH Installation
12. INSTALL FRONT STABILIZER BAR Installation
13. INSTALL ENGINE UNDER COVER REAR LH Installation
14. INSTALL ENGINE UNDER COVER REAR RH Installation
15. INSTALL NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY (w/ VGRS) Installation
16. INSTALL NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY (w/o VGRS) Installation
17. INSTALL STEERING INTERMEDIATE SHAFT (w/o VGRS) Installation
18. INSTALL STEERING SLIDING YOKE WITH SHAFT SUB-ASSEMBLY (w/ VGRS) Installation
19. INSTALL STEERING SLIDING YOKE WITH SHAFT SUB-ASSEMBLY (w/o VGRS) Installation
20. INSTALL FRONT EXHAUST PIPE ASSEMBLY
(a) Install the front exhaust pipe Installation.
21. INSTALL GENERATOR ASSEMBLY Installation
22. INSTALL V-RIBBED BELT Installation
23. INSTALL INTAKE AIR CONNECTOR PIPE Installation
24. INSTALL NO. 2 ENGINE UNDER COVER Installation
25. INSTALL FRONT SUSPENSION MEMBER PROTECTOR LOWER Installation
26. INSTALL NO. 1 ENGINE UNDER COVER Service and Repair
27. INSTALL NO. 1 AIR CLEANER INLET Installation
28. INSTALL AIR CLEANER INLET COVER Installation
29. INSTALL V-BANK COVER SUB-ASSEMBLY Installation
30. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
31. INSTALL COWL TOP VENTILATOR LOUVER RH Installation
32. PERFORM INITIALIZATION
(a) Perform initialization Repair Instruction - Initialization.
NOTICE:
Certain systems need to be initialized after disconnecting and reconnecting the cable from the negative (-) battery terminal.
