Rear Suspension, Service Position






Rear suspension, service position











Removal

Note! Removal steps in this procedure may contain installation details.

Remove rear spring Refer to: Spring Rear Suspension

Vehicles with load-leveling shock absorbers

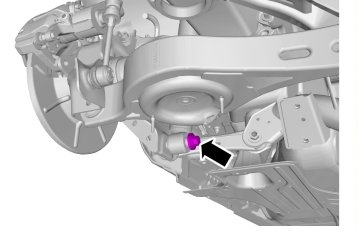

Torque: Rear shock absorber to wheel knuckle (Nivomat), 280 Nm

Vehicles without load-leveling shock absorbers




Torque: Rear shock absorber to wheel knuckle, 175 Nm

All vehicles








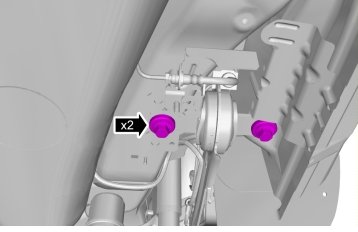

Torque: Wheel knuckle rear to body, 180 Nm




Torque: M8, 24 Nm

Activate service mode.

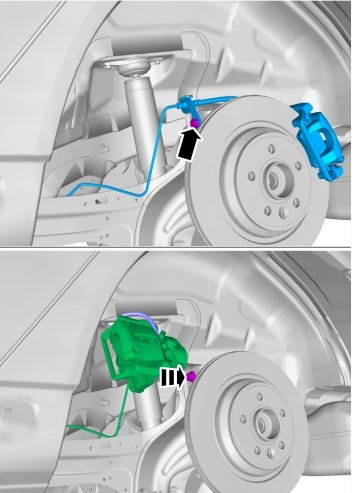

Torque: Mount rear brake caliper, 110 Nm




Torque: Upper arm rear to wheel knuckle, 110 Nm

Remove rear prop shaft joint (cv) Refer to: Propeller shaft joint (CV), B6304T2, TF-80SC AWD Propeller Shaft Joint (CV)

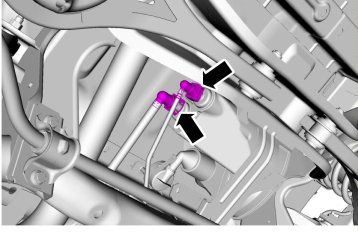

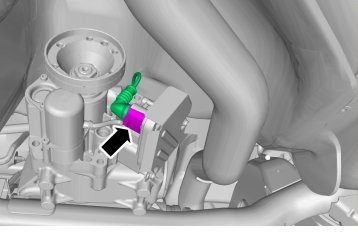

Vehicles with fuel tank leakage monitoring





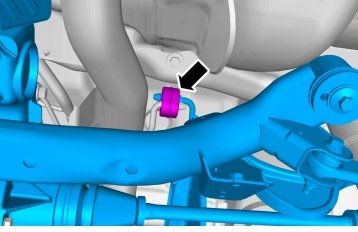

All vehicles





Note! Make sure that no components catch.

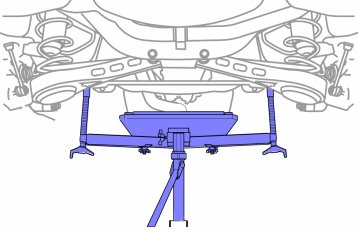

Use: Unit lift.





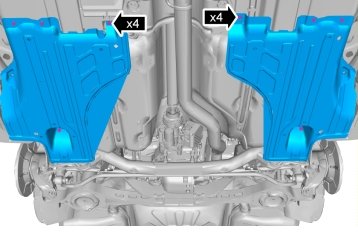

Remove the following items:

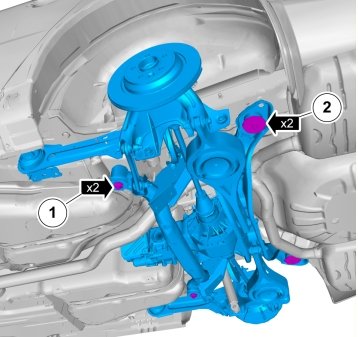

1. Torque: Subframe rear to body, 110 Nm

2. Torque: Subframe rear to body, 110 Nm

Installation

Perform normal mode Refer to: Normal position Normal Position

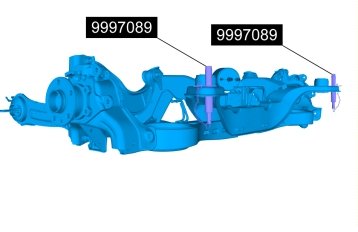

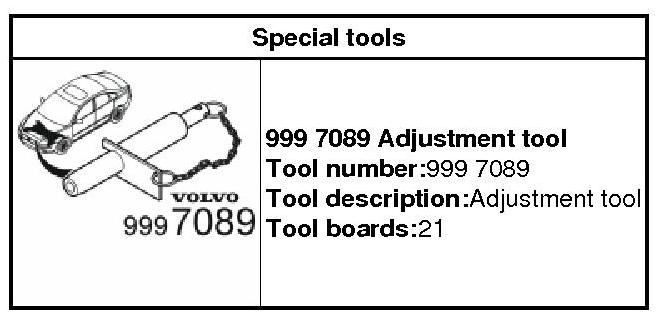

999 7089 Adjustment tool 999 7089 Adjustment Tool

To install, reverse the removal procedure.

Activate service mode.
