Combination Instrument

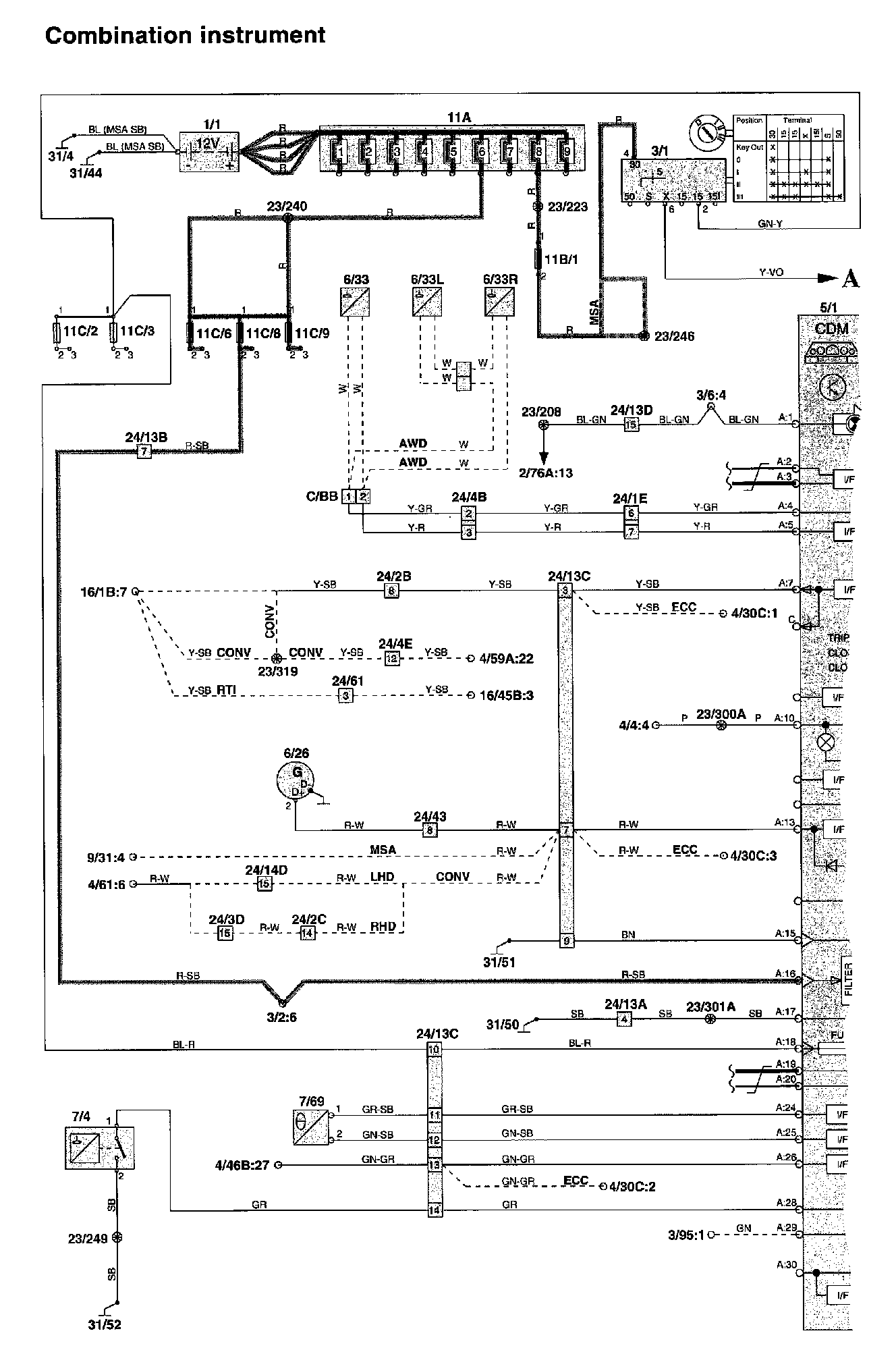

Combination Instrument - Part 1:

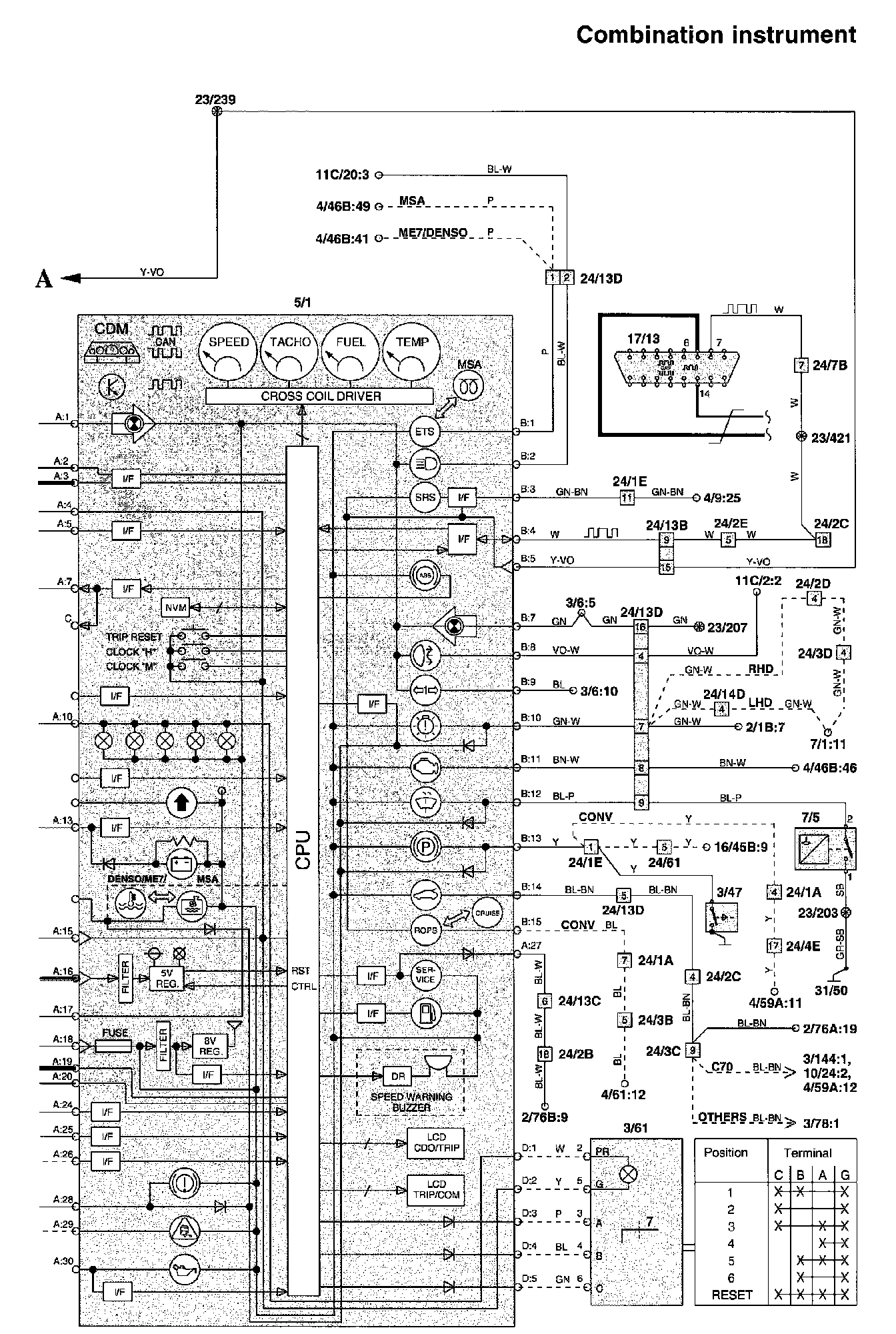

Combination Instrument - Part 2:

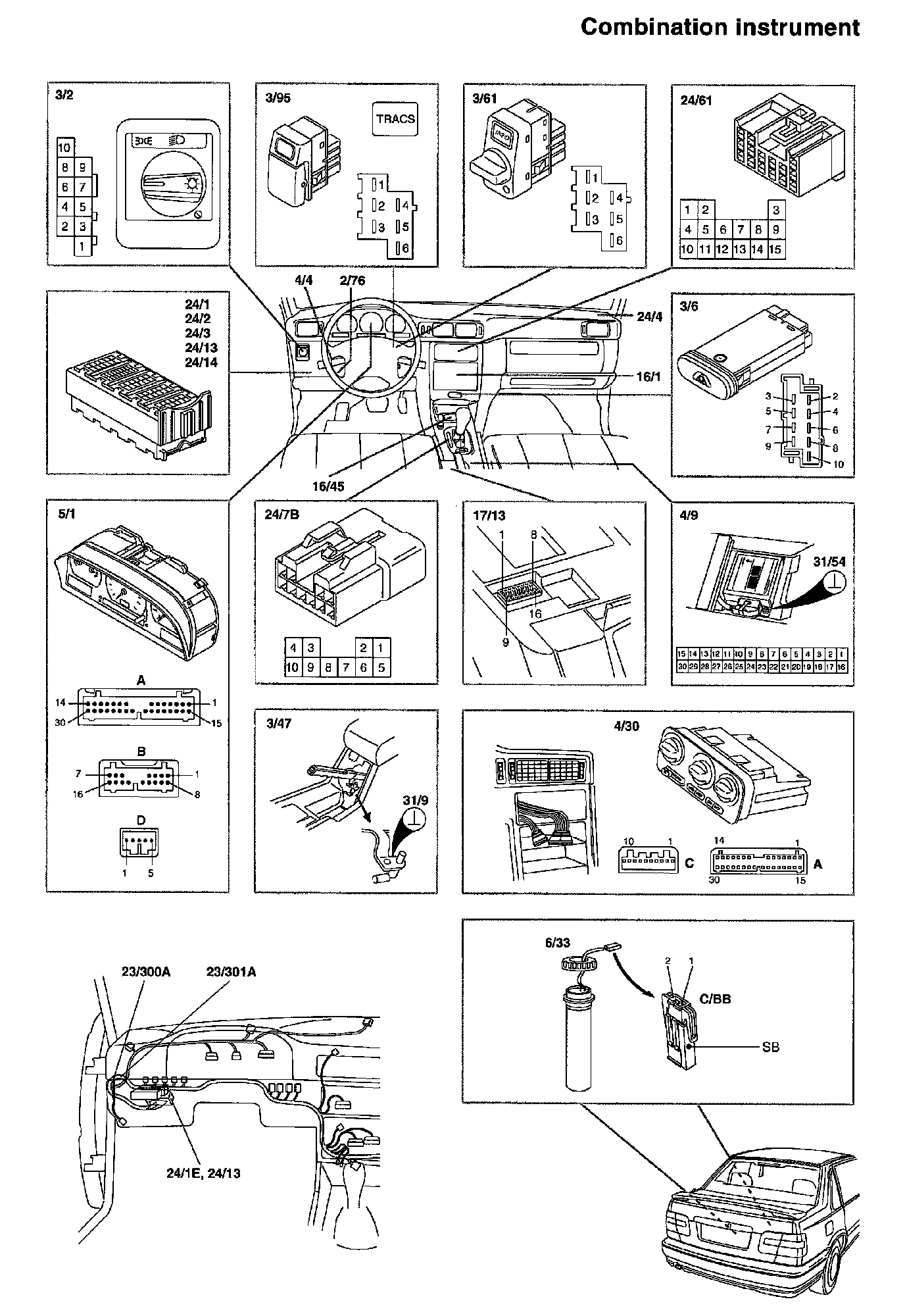

Combination Instrument - Part 3:

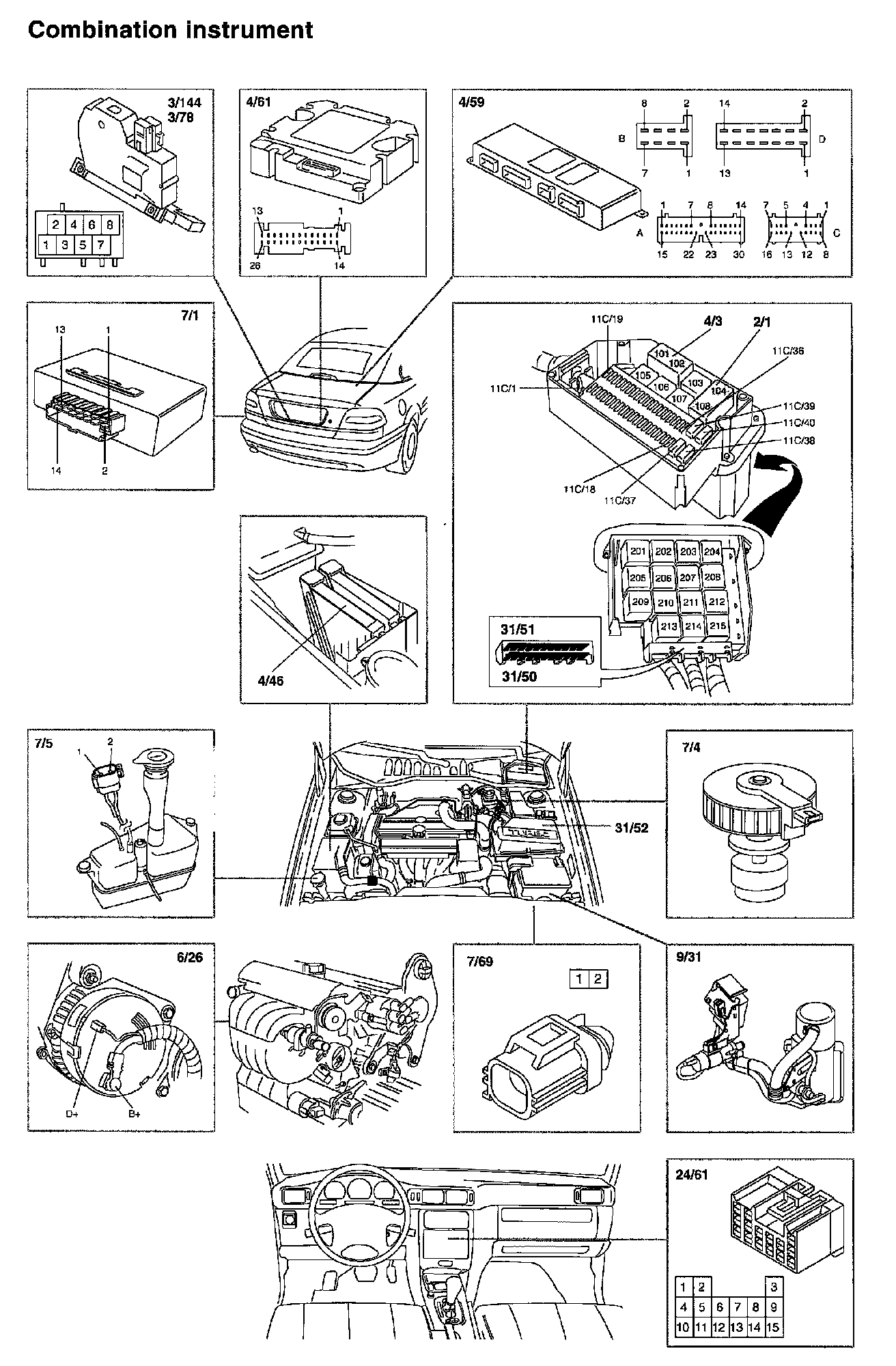

Combination Instrument - Part 4:
Combination Instrument - Part 5:

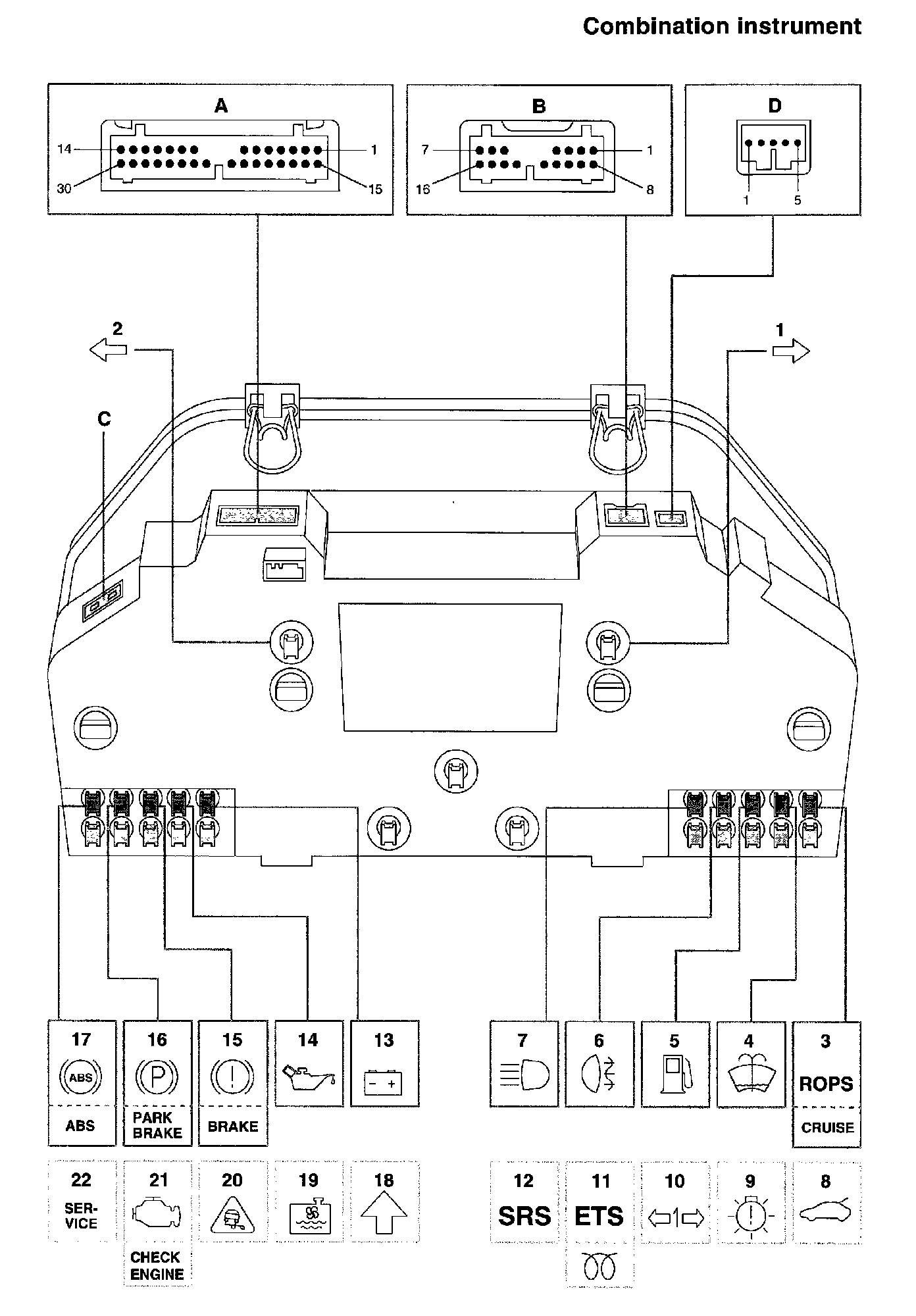

Connections In Combination Instrument
A 30-pin connection
1 RH direction indicator (+)
2 CAN communication
3 CAN communication
4 Fuel-gauge sensor (-)
5 Fuel-gauge sensor (+)
6 -
7 Digital speedometer output 12 pulses/rev
8-9 -
10 Instrument lighting, Rheostat (+)
11-12 -
13 Generator signal, D+
14 -
15 Signal earth (31/51)
16 30 supply
17 Power earth (31/50)
18 15 supply
19 CAN communication
20 CAN communication
21-23 -
24 Outside temperature sensor (+)
25 Outside temperature sensor (-)
26 Engine temperature sensor
27 Central locking
28 Brake-fluid level monitor (-)
29 TRACS
30 Oil pressure monitor (-)
B 16-pin connection
1 ETS/Diesel pre-heating
2 Main beam (+)
3 SRS sensor unit
4 Data link connector
5 X supply
6 -
7 LH direction indicator (+)
8 Rear tog light (+)
9 Trailer direction indicator (+)
10 Bulb failure sensor (-)
11 Check engine (-)
12 Washer-fluid level monitor (-)
13 Parking brake contact (-)
14 Trunk lid open
15 Roll bar control unit (-)
16 -
C 1-pin connection
Digital speedometer output 12 pulses/rev (for accessories)
D 5-pin connection
1 Instrument lighting, Rheostat (+)
2 Signal earth (31/51)
3 Function signal
4 Function signal
5 Function signal
Instrument lamps
1 LH direction indicator
2 RH direction indicator
3 ROPS indicator lamp (CONV) Cruise-control indicator lamp (Not CONV)
4 Washer-fluid level indicator lamp
5 Fuel-level indicator lamp
6 Rear fog-light indicator lamp
7 High beam indicator lamp
8 Trunk lid indicator lamp
9 Bulb failure-sensor indicator lamp
10 Trailer indicator lamp
11 Diesel pre-heating indicator lamp (MSA)
ETS indicator lamp (Not MSA)
12 SRS indicator lamp
13 Charging indicator lamp
14 Oil-pressure indicator lamp
15 Brake-warning indicator lamp
16 Parking brake indicator lamp
17 ABS indicator lamp
18 Indicator lamp for winter program/shift indicator
19 Coolant-level indicator lamp
20 TRACS indicator lamp
21 Check engine indicator lamp
22 Service indicator
