Early



Connector Locations/Views

Connectors 24/1E - 24/3E:





Connectors 24/4B - 24/9A:





Connectors 24/13A - 24/18:





Connectors 24/19 - 24/25:





Connectors 24/44 - 24/55:





Connectors 24/59 - 24/67:





Connectors 24/71 - 24/95A:






Connector Pin Out Information

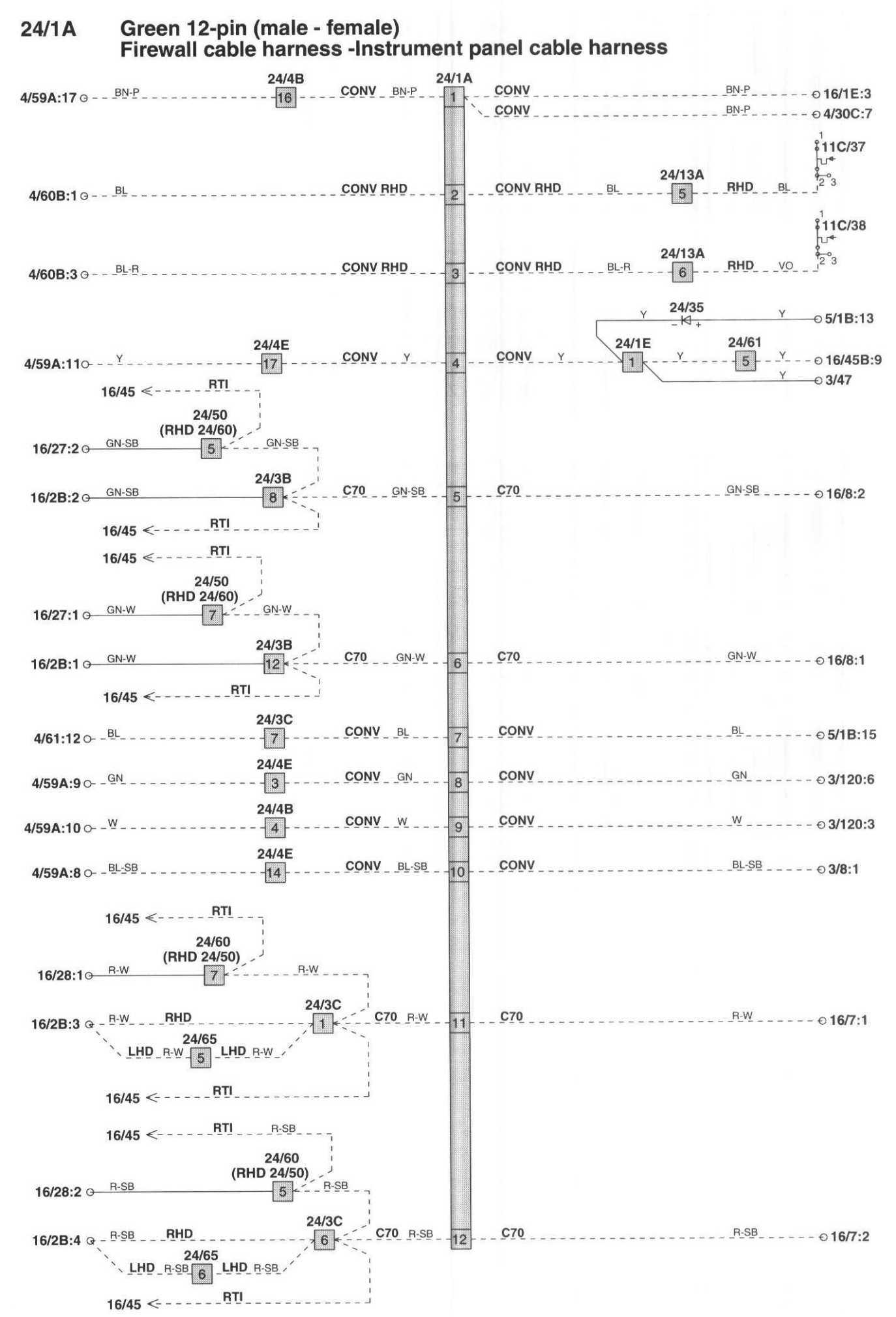

Connector - 24/1A:

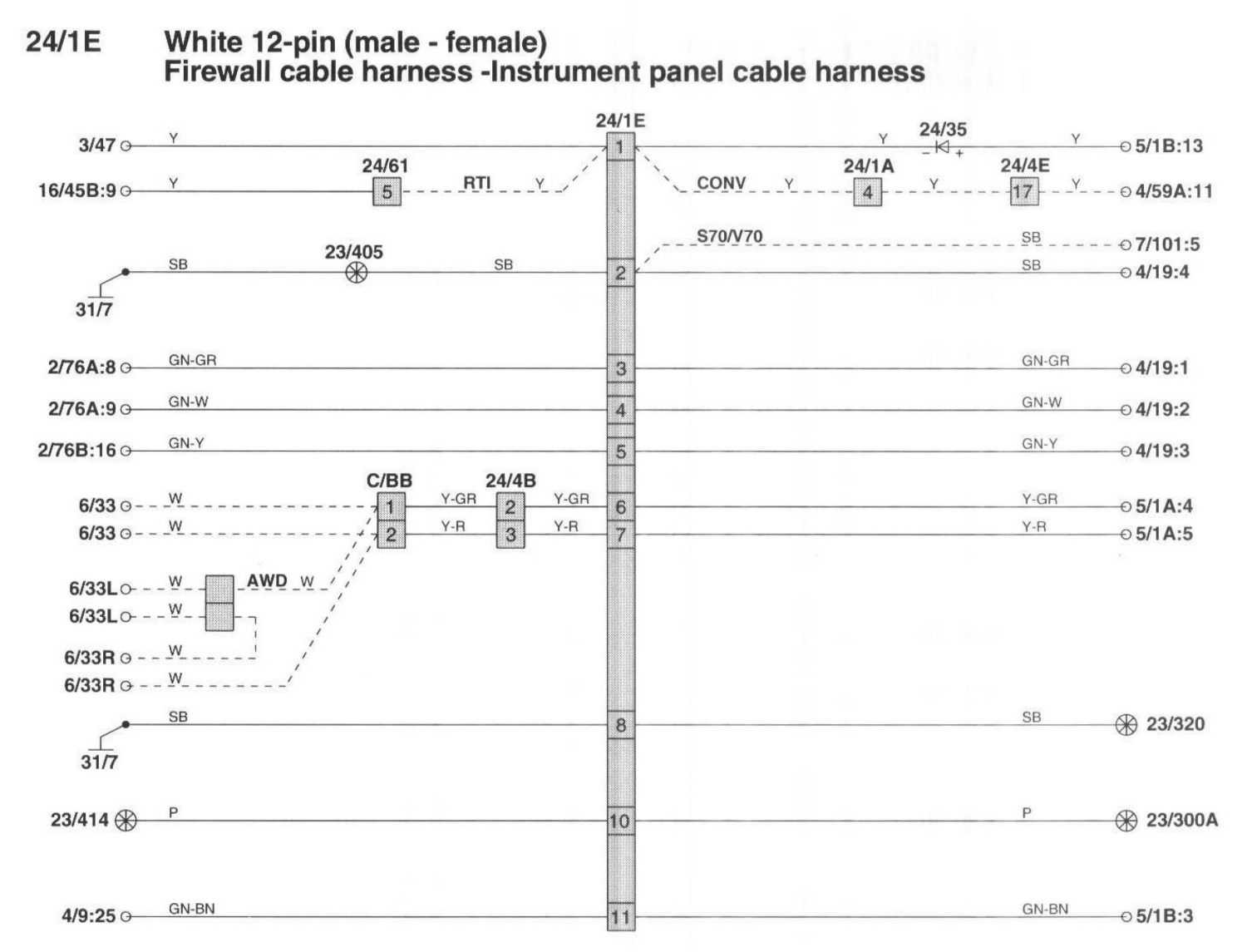

Connector - 24/1E:

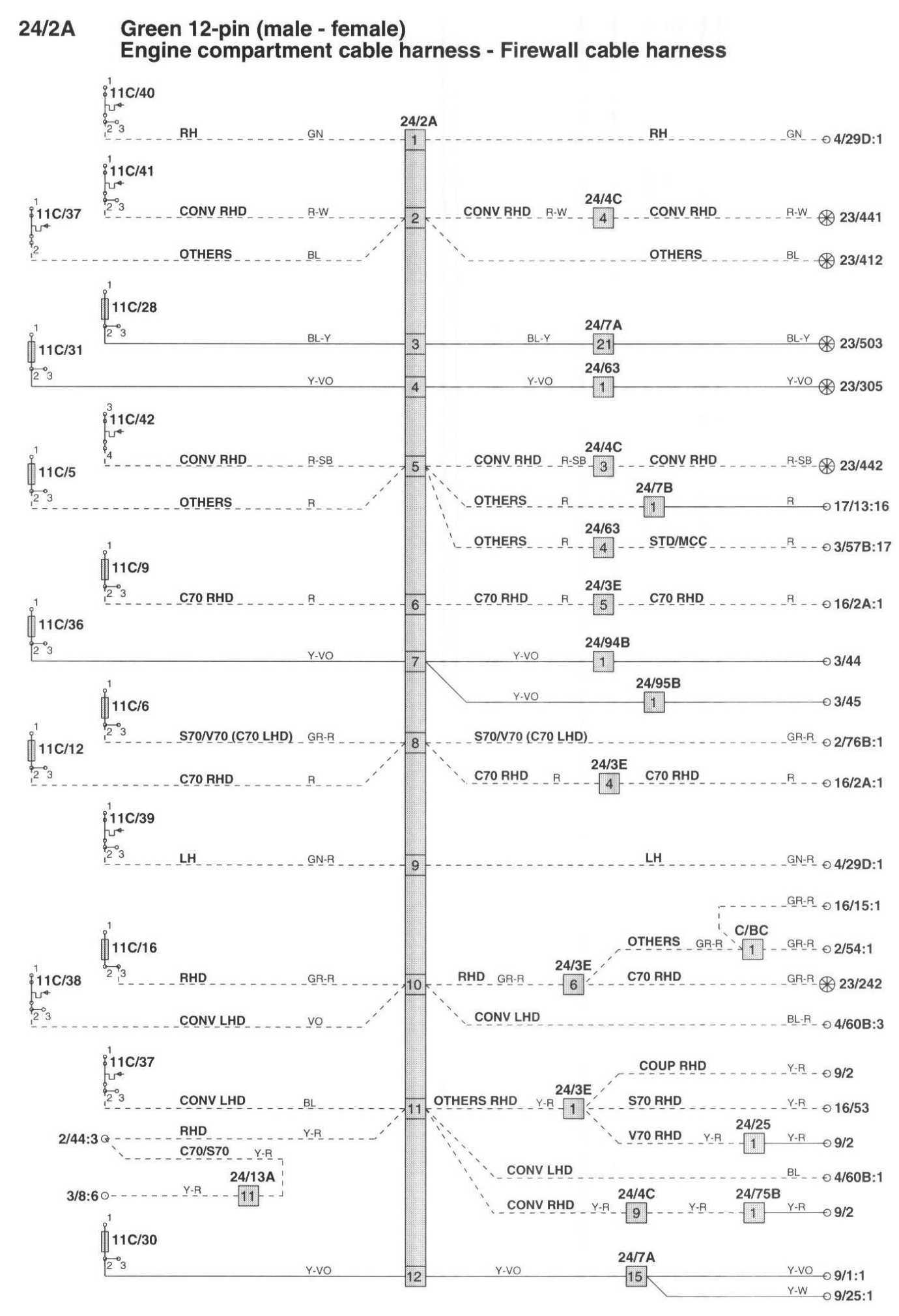

Connector - 24/2A:

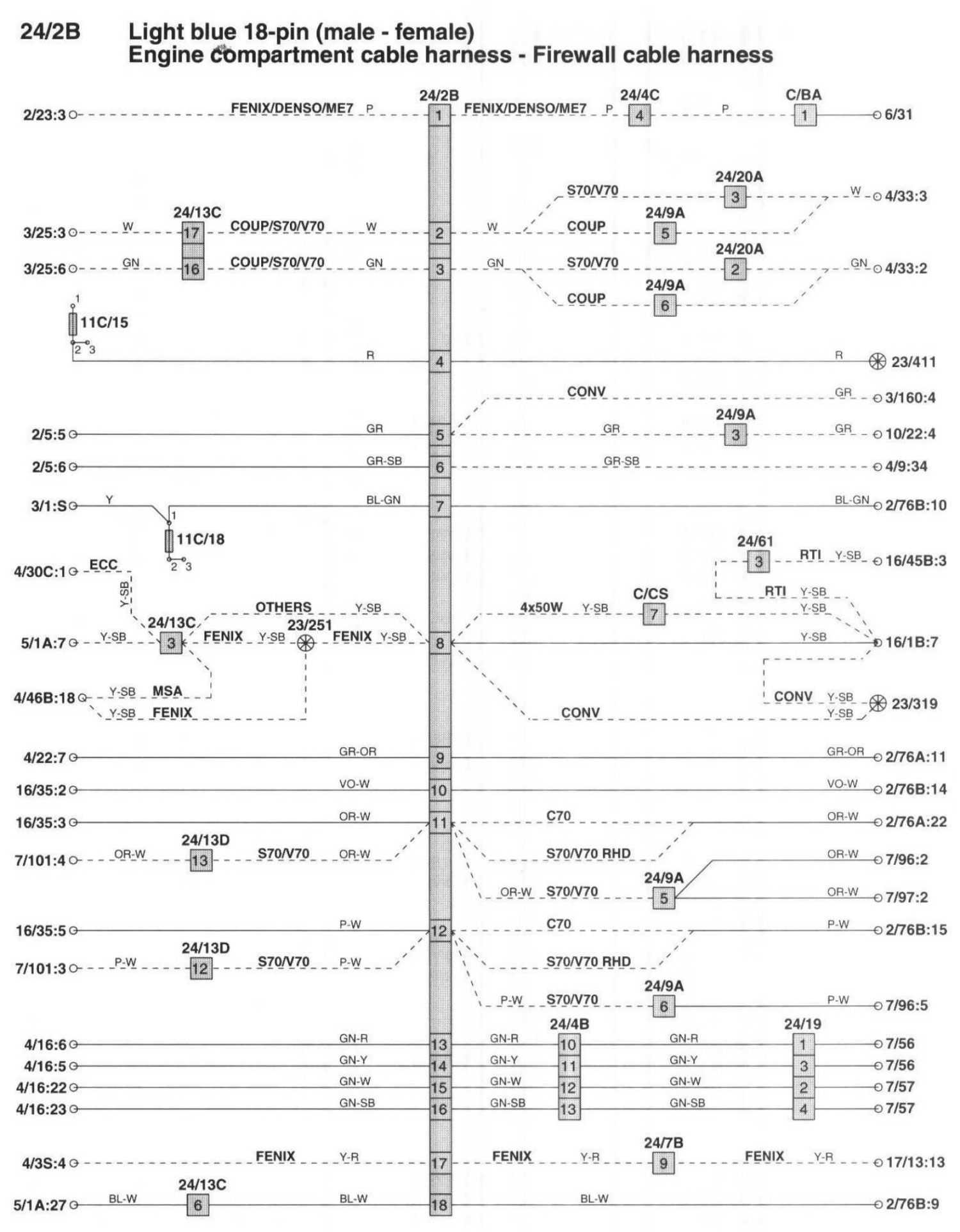

Connector - 24/2B:

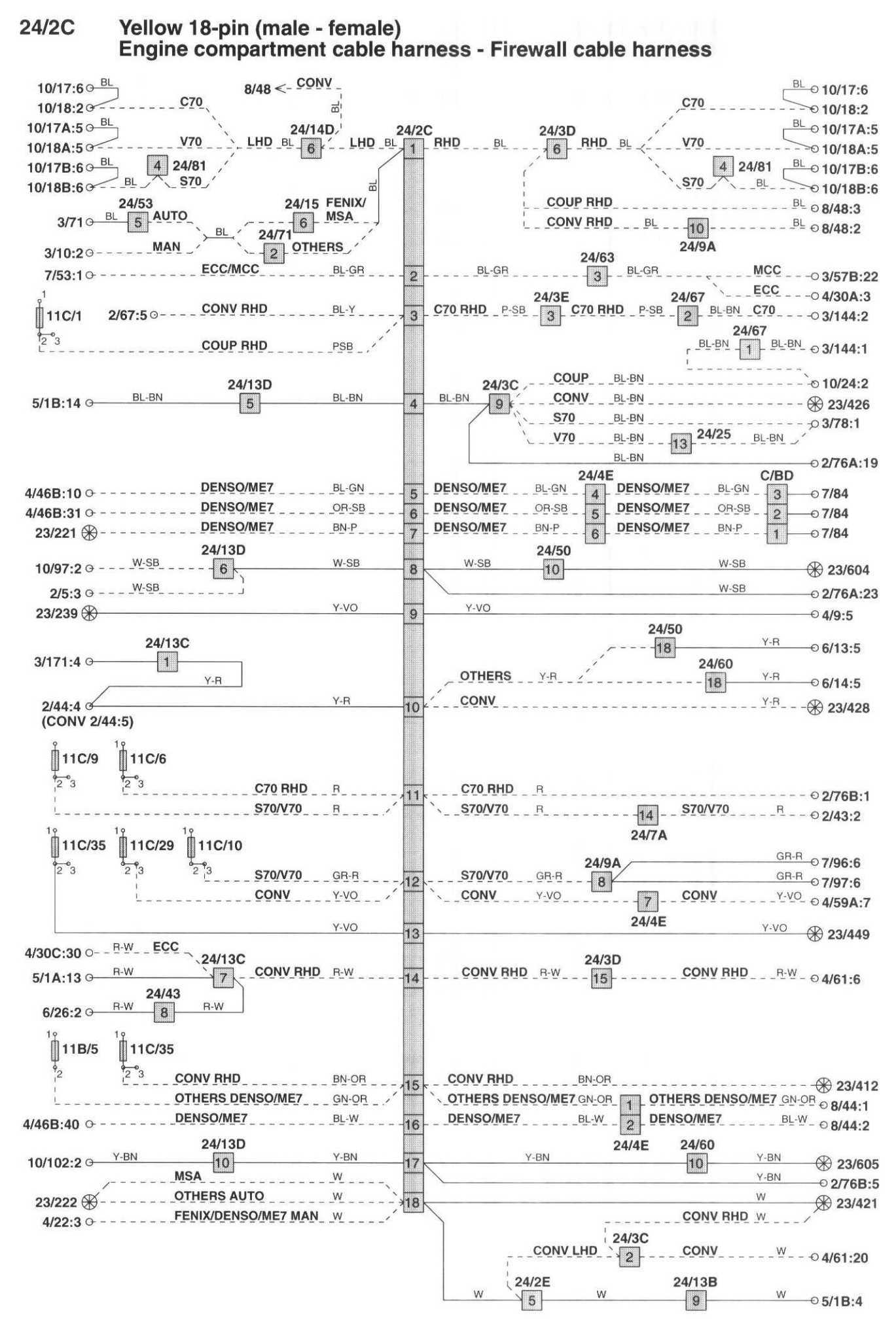

Connector - 24/2C:

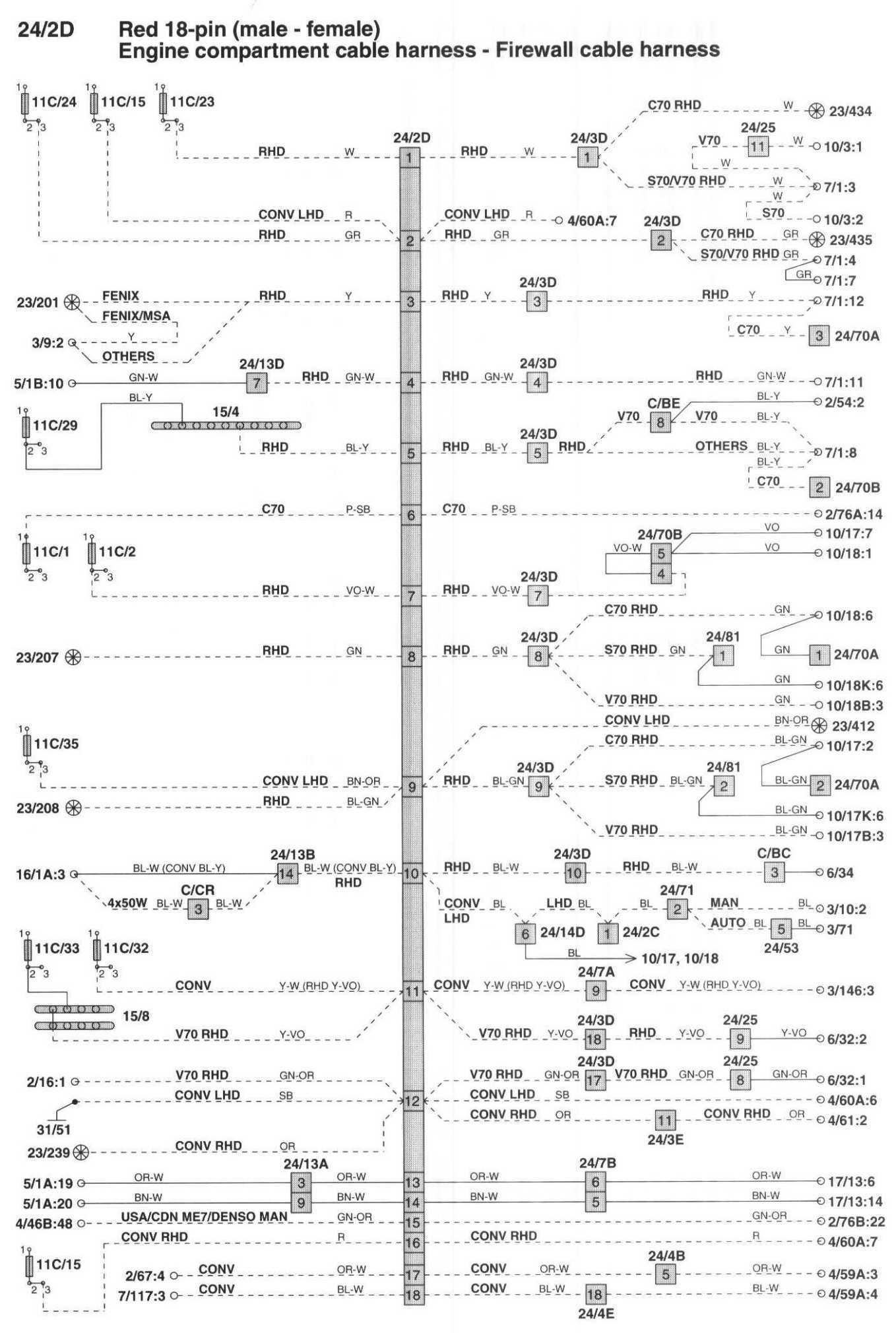

Connector - 24/2D:

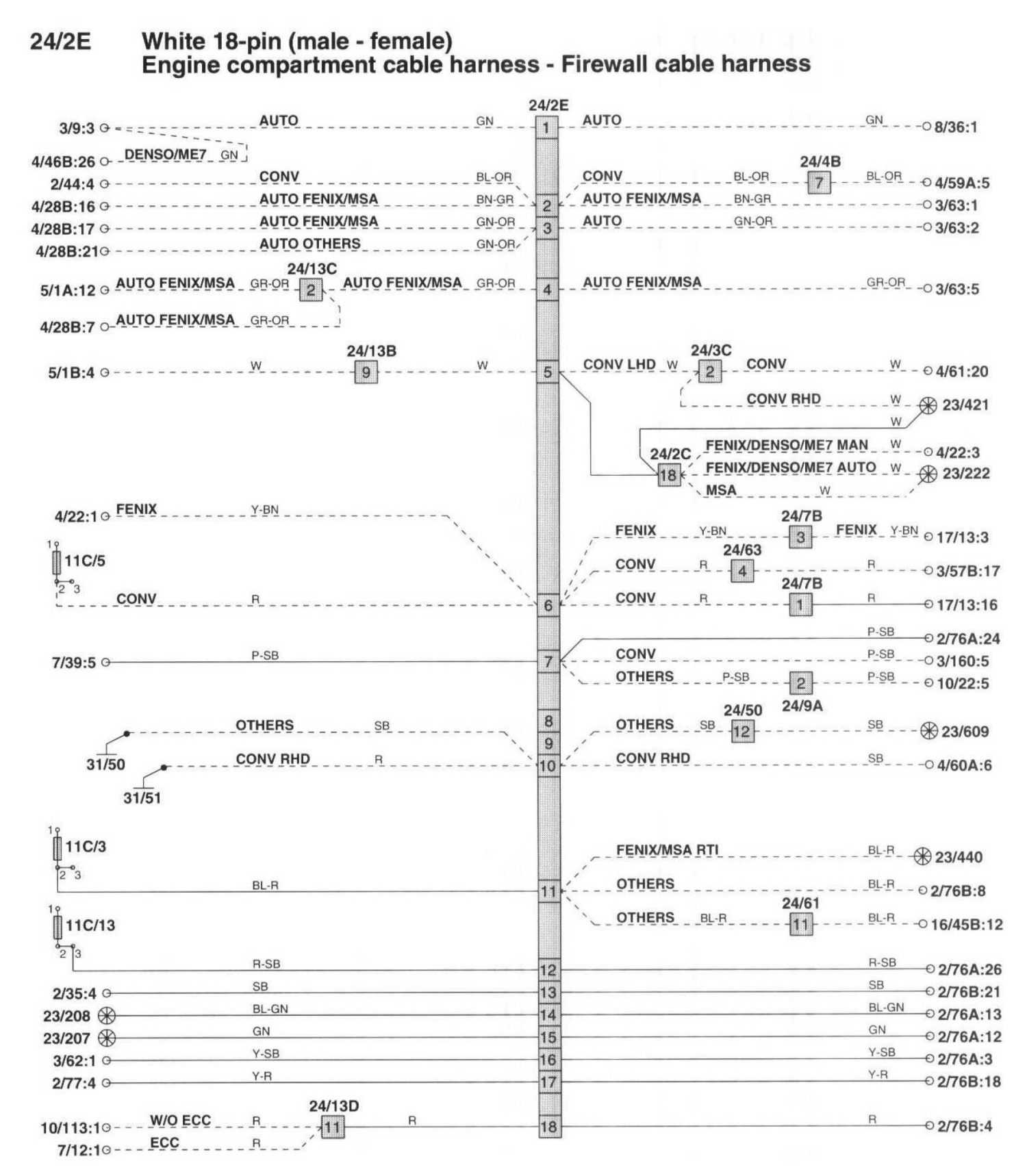

Connector - 24/2E:

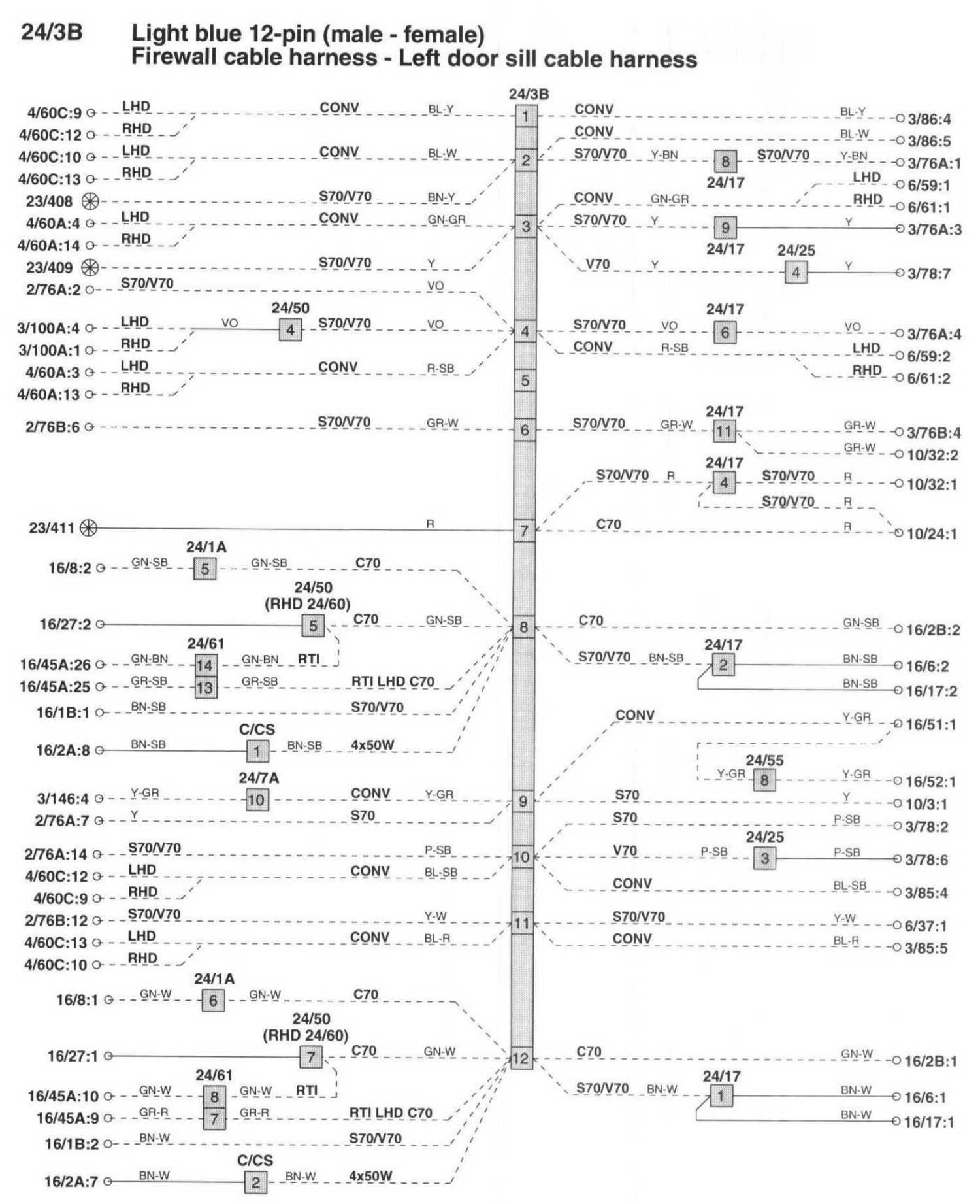

Connector - 24/3B:

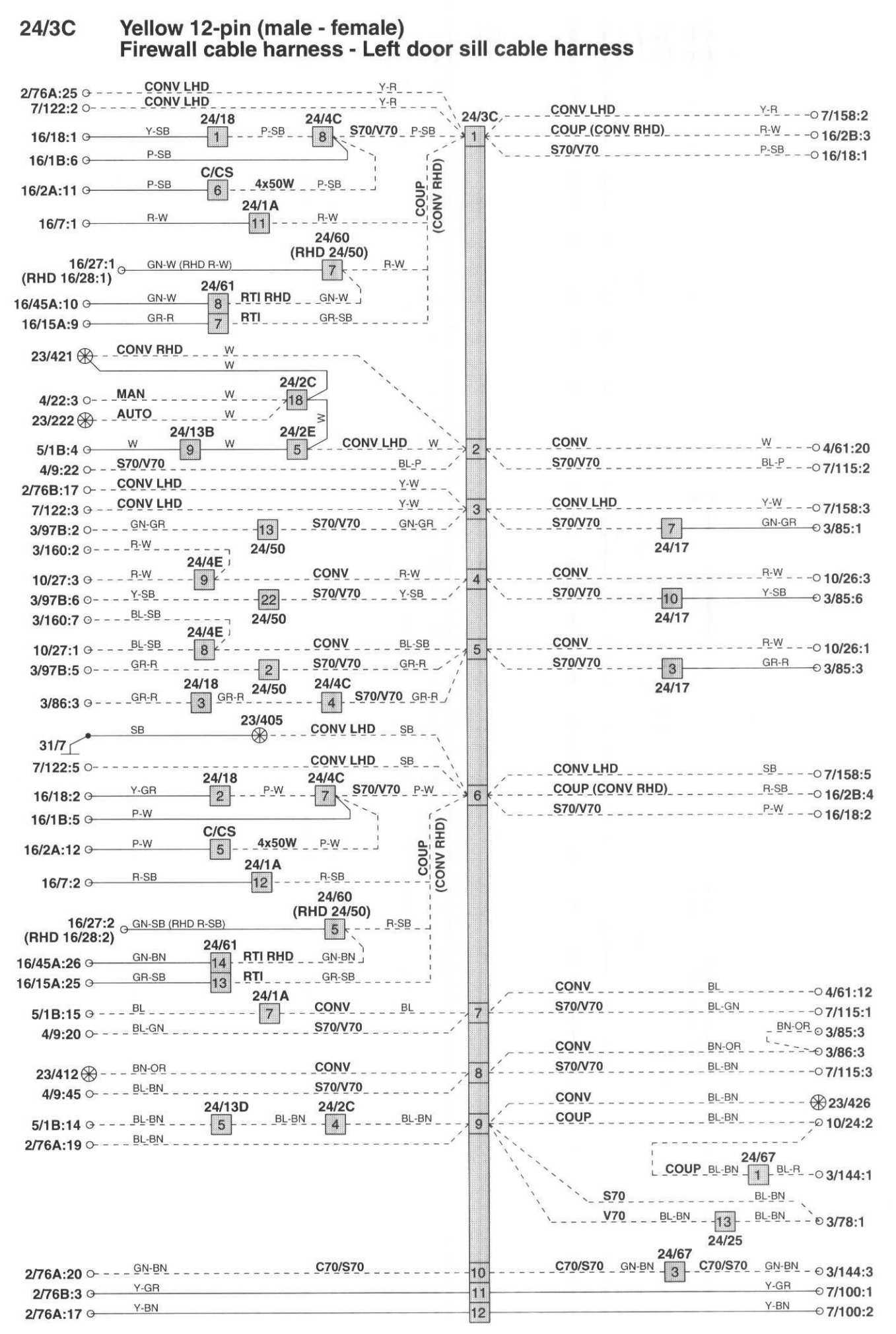

Connector - 24/3C:

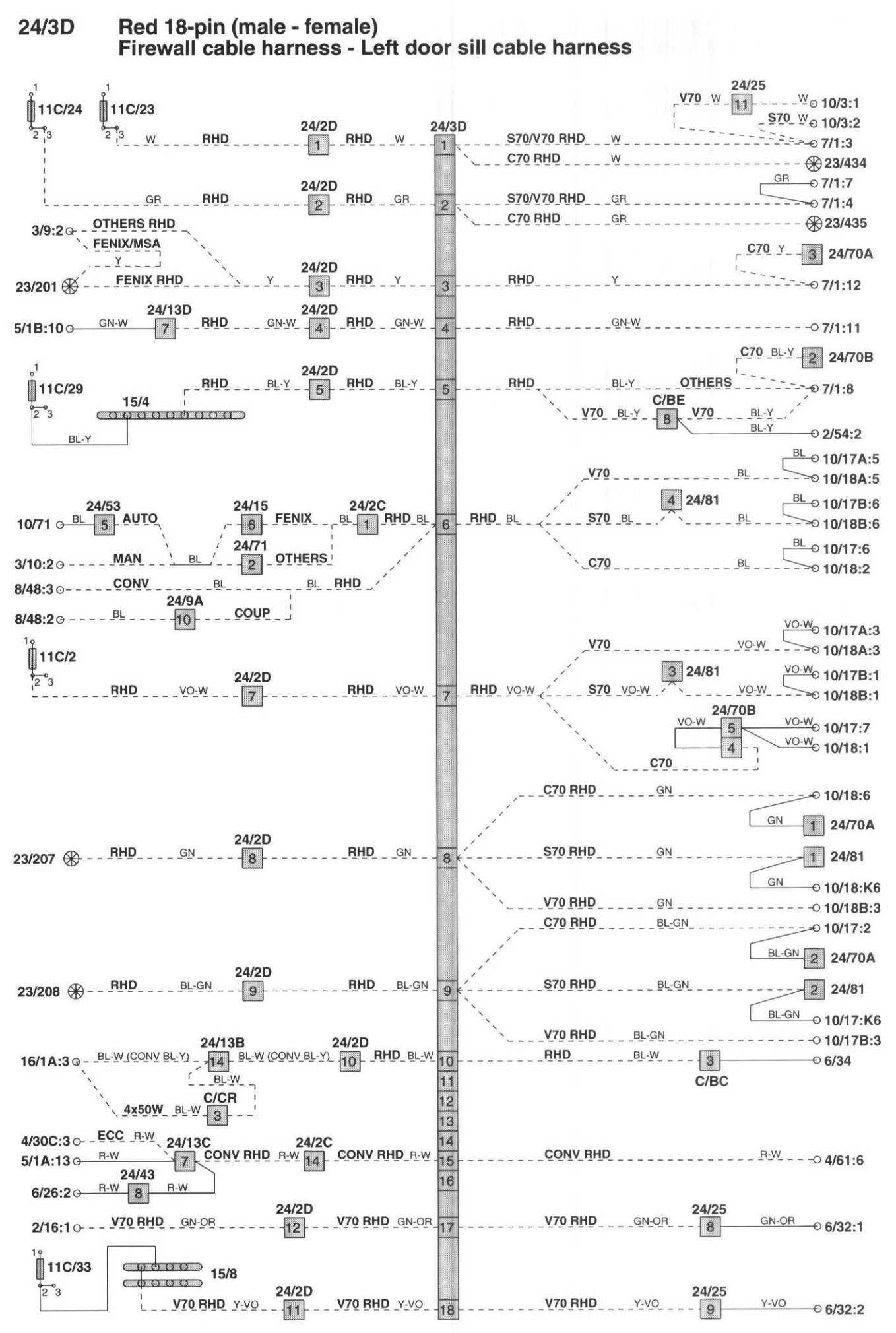

Connector - 24/3D:

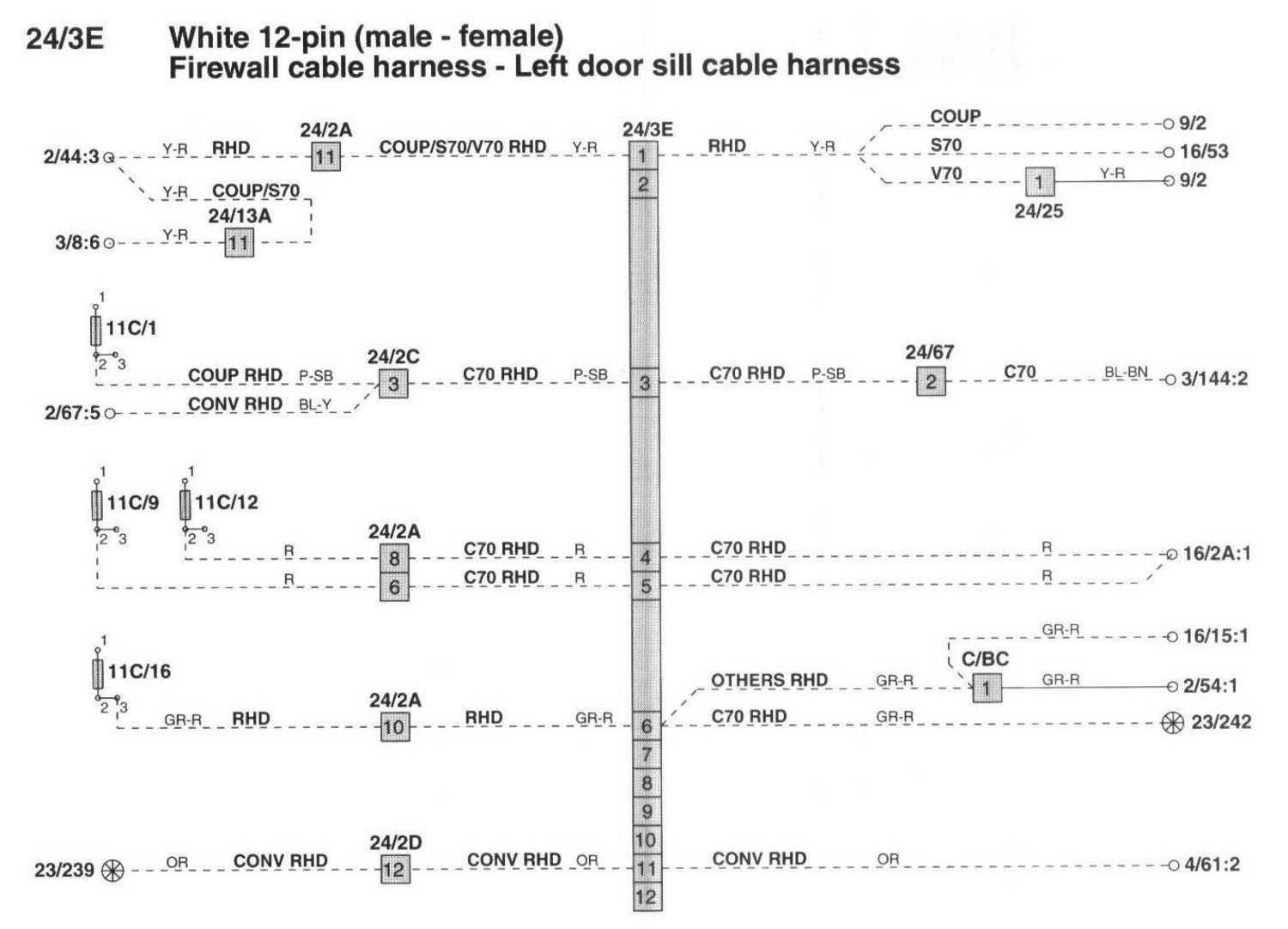

Connector - 24/3E:

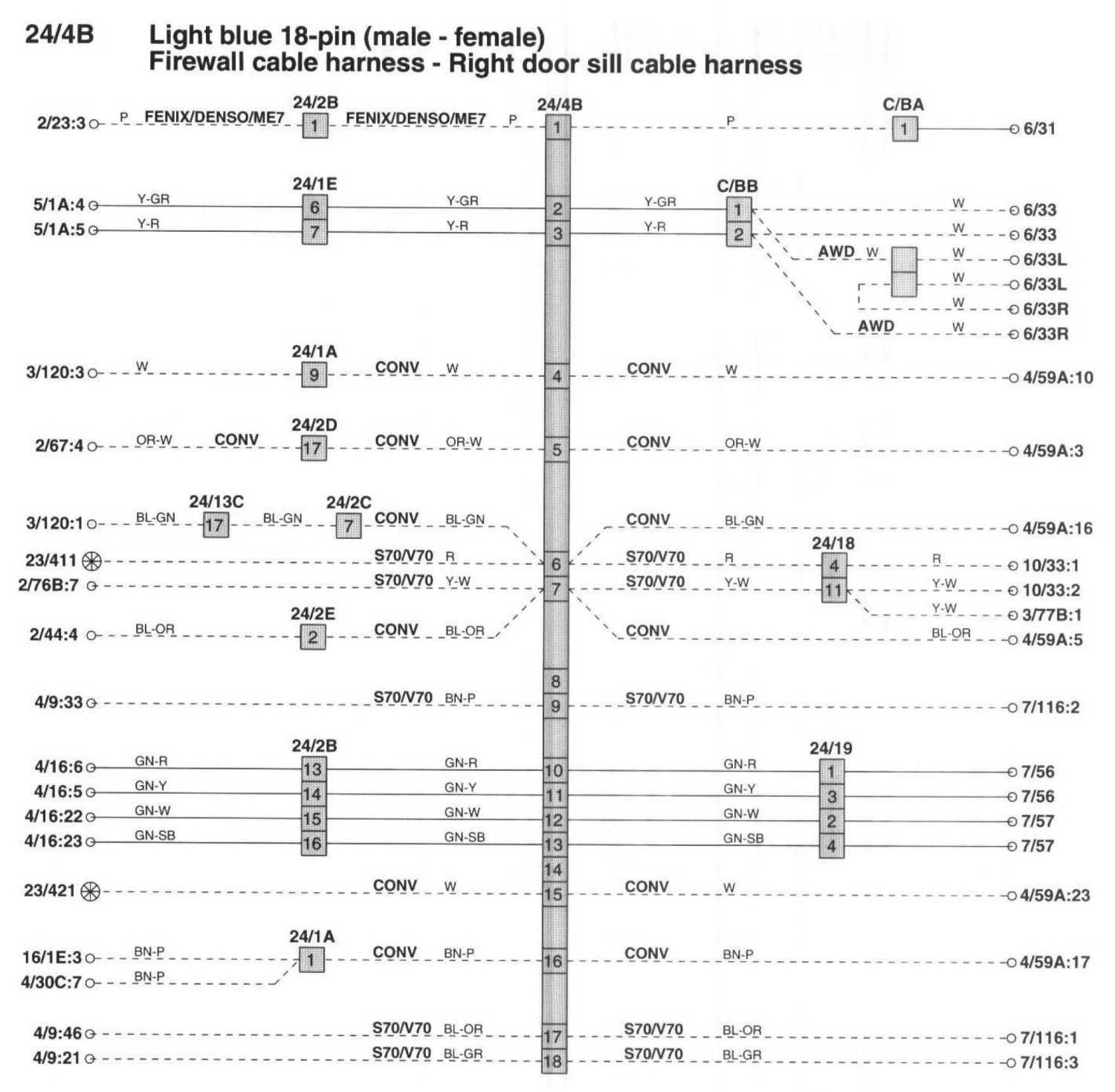

Connector - 24/4B:

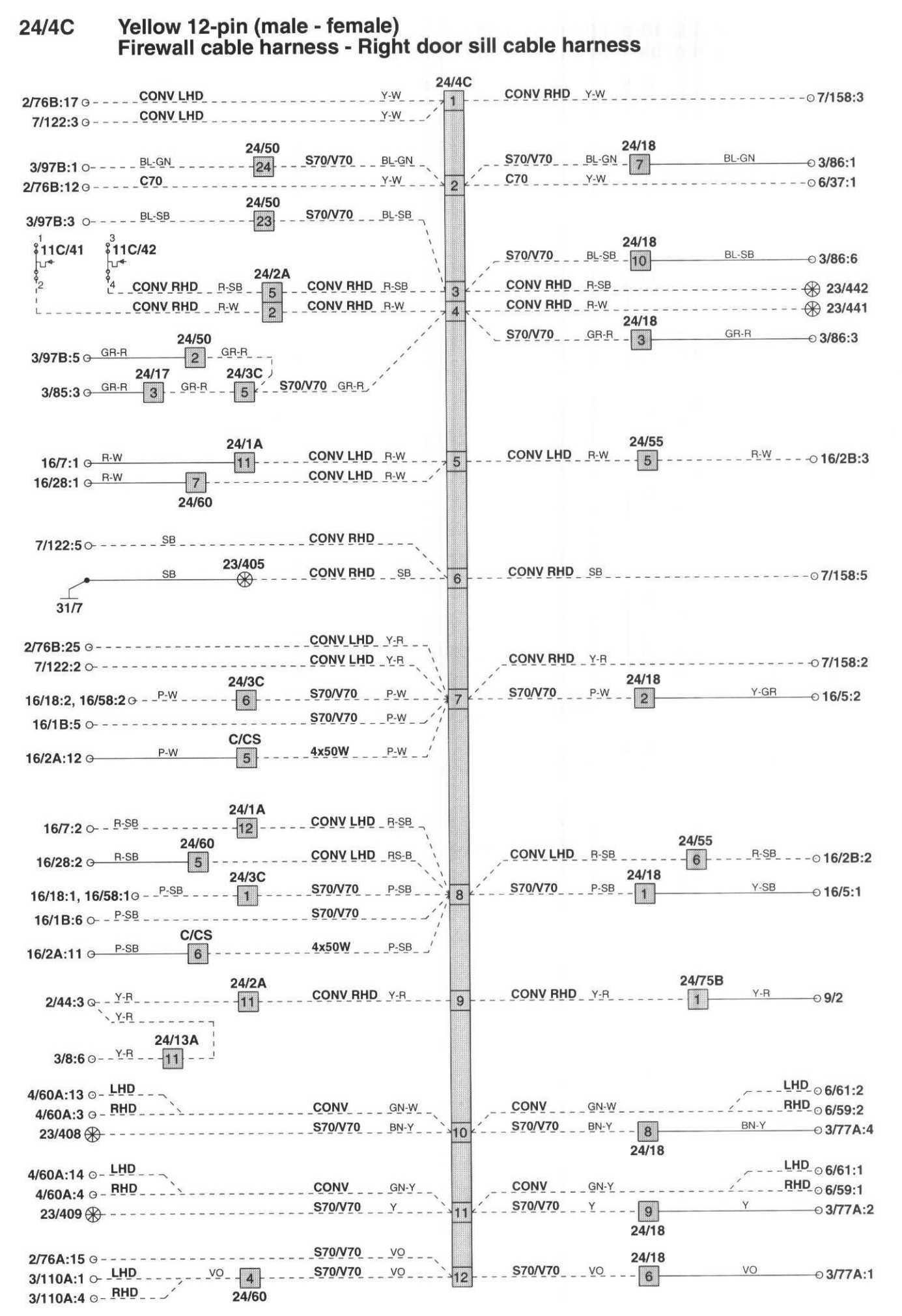

Connector - 24/4C:

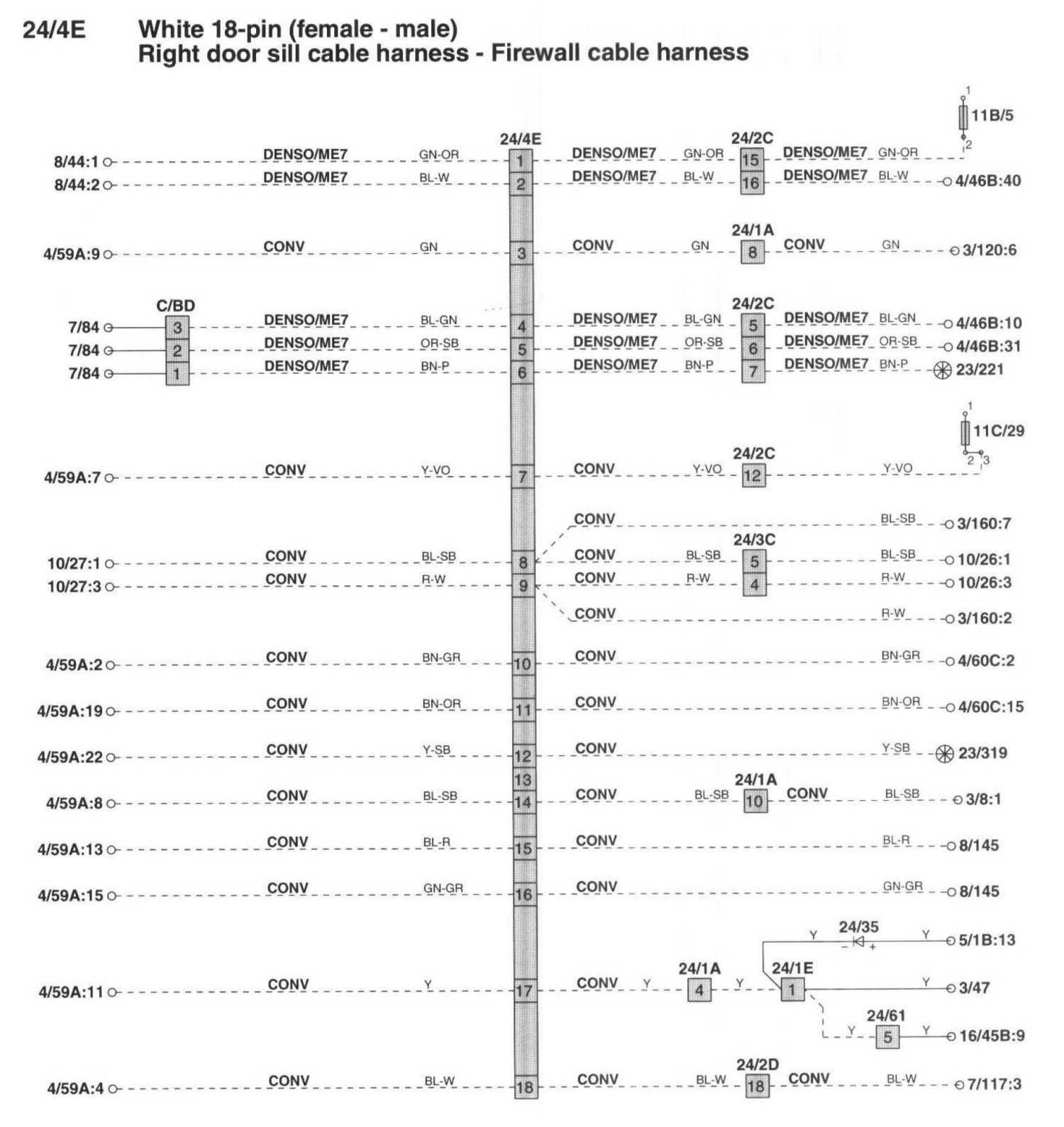

Connector - 24/4E:

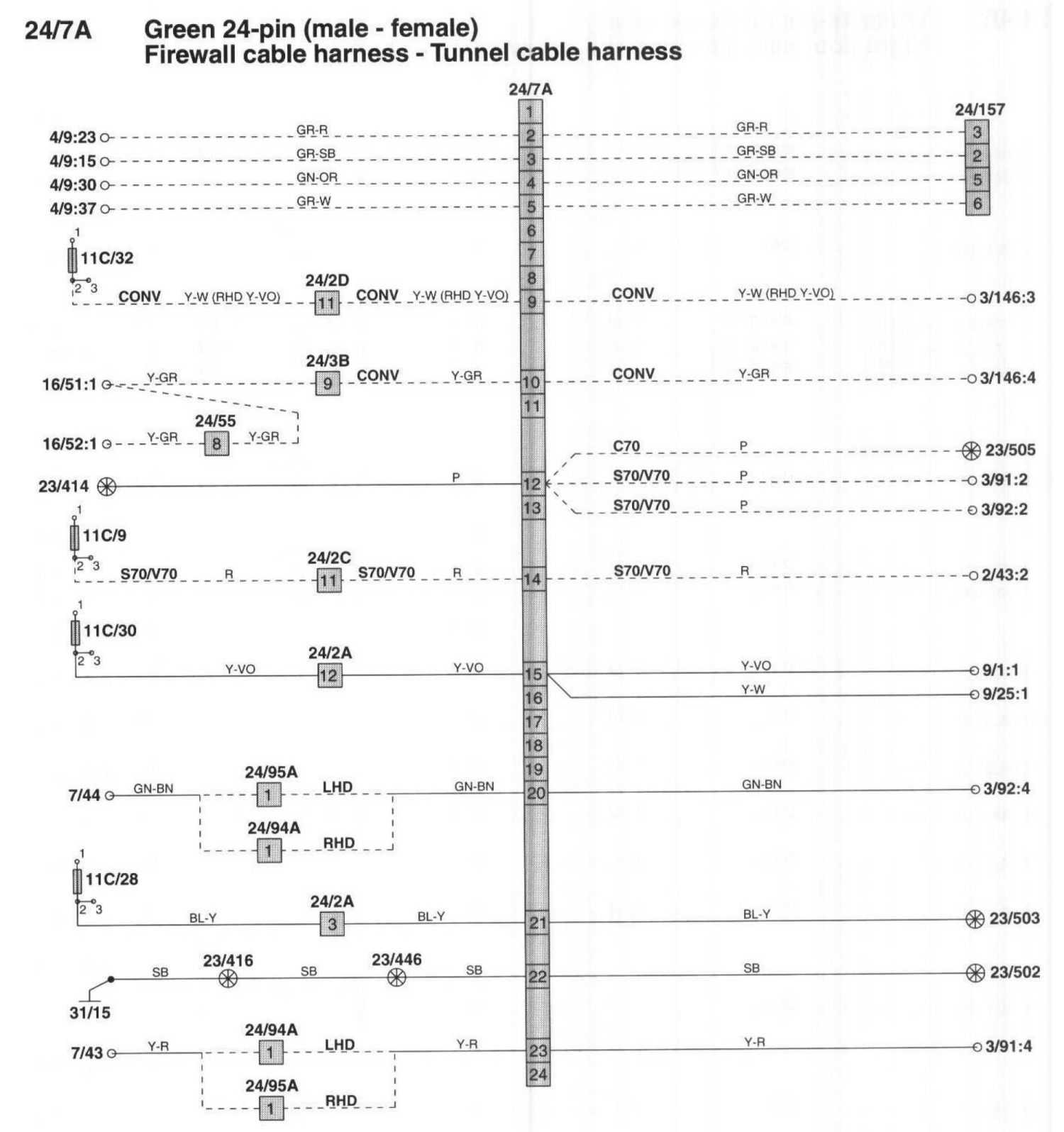

Connector - 24/7A:

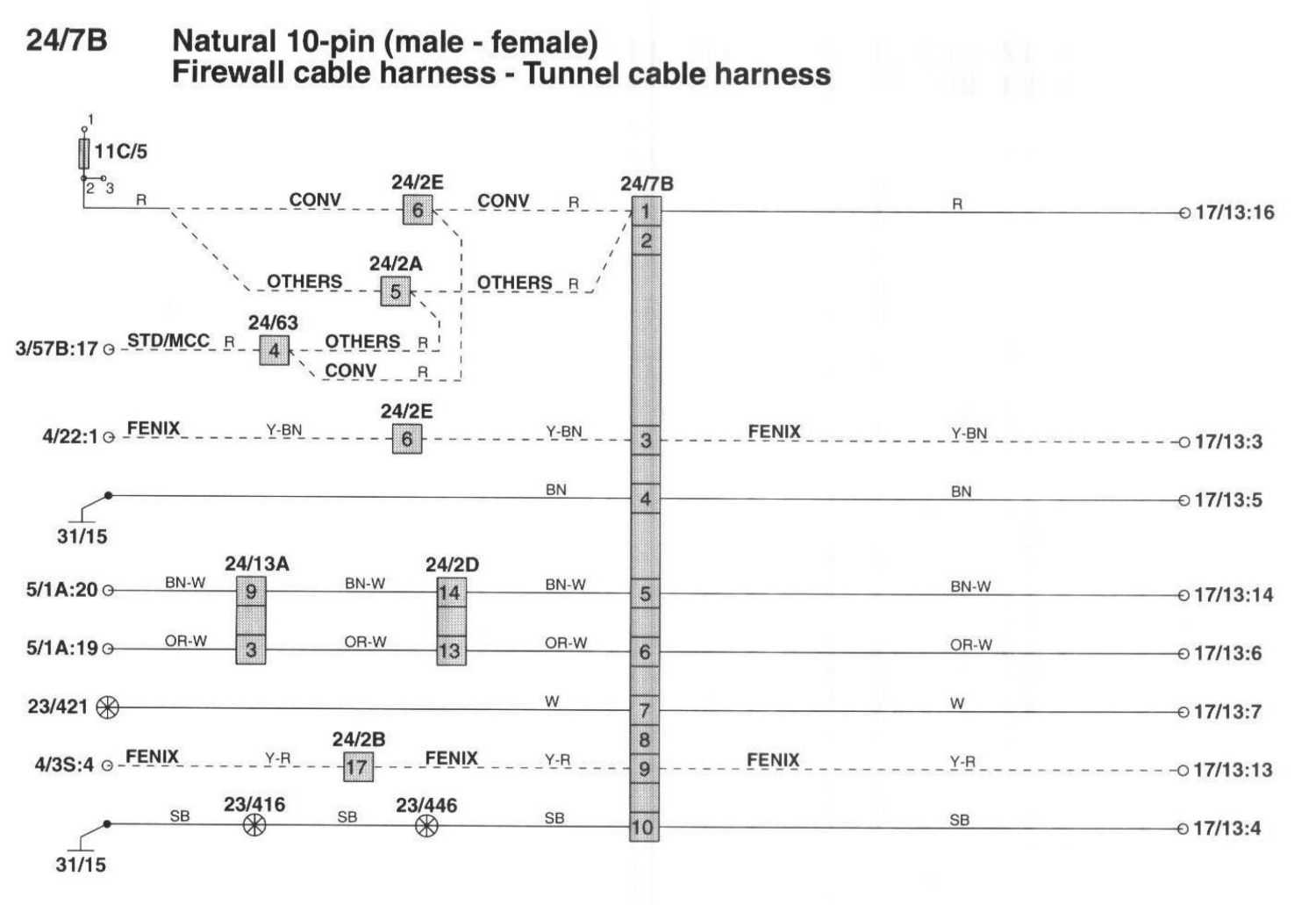

Connector - 24/7B:

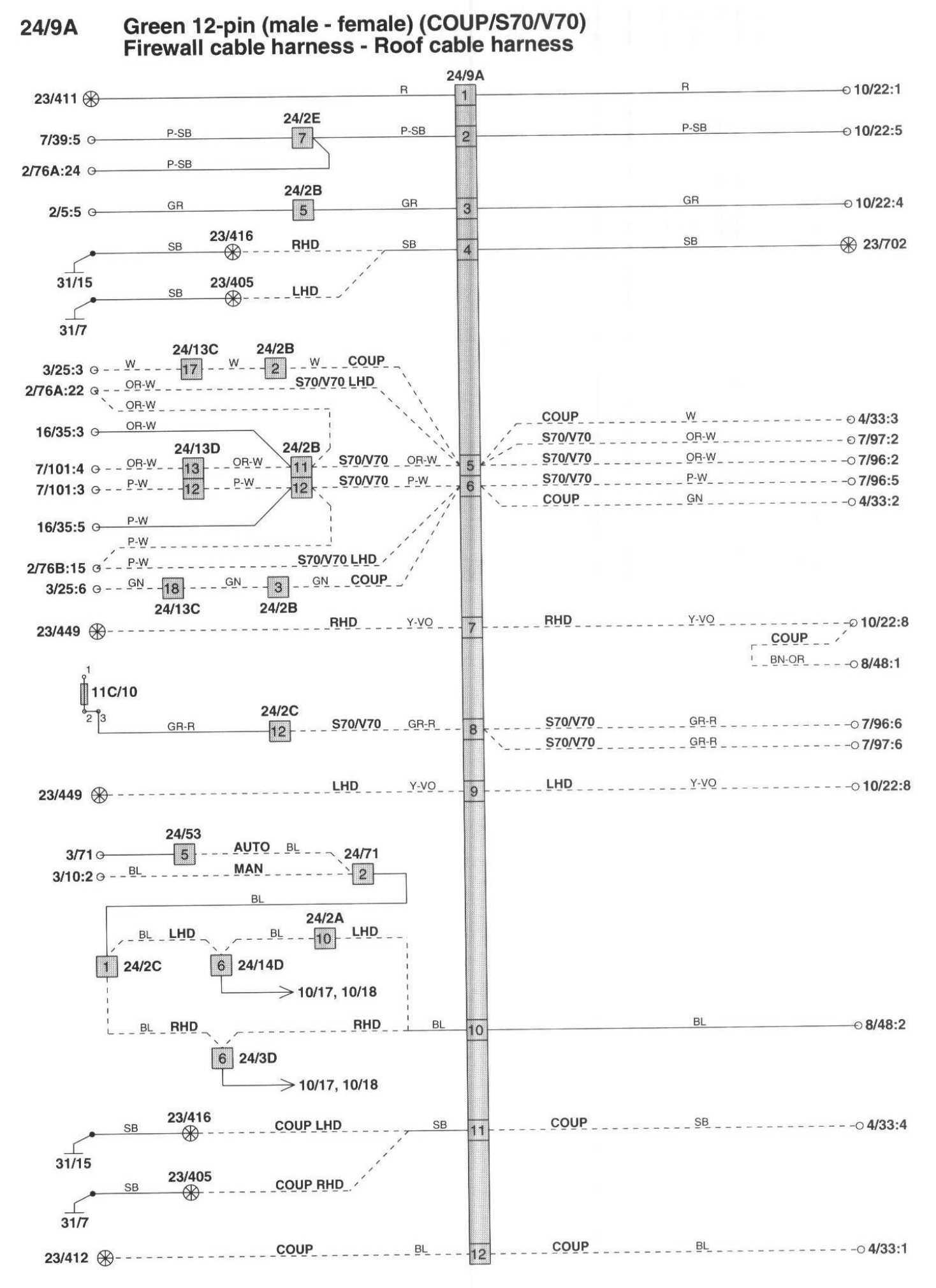

Connector - 24/9A:

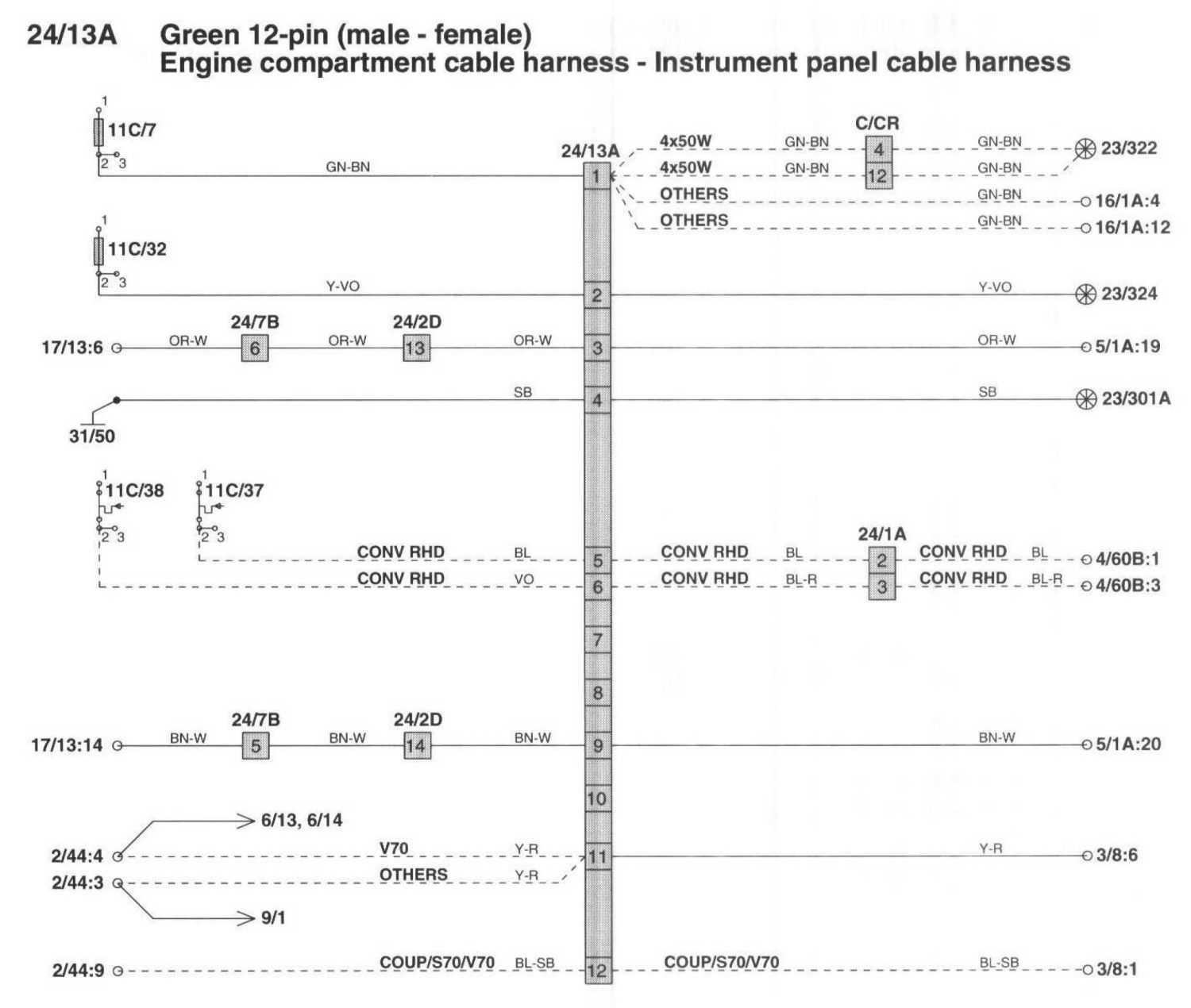

Connector - 24/13A:

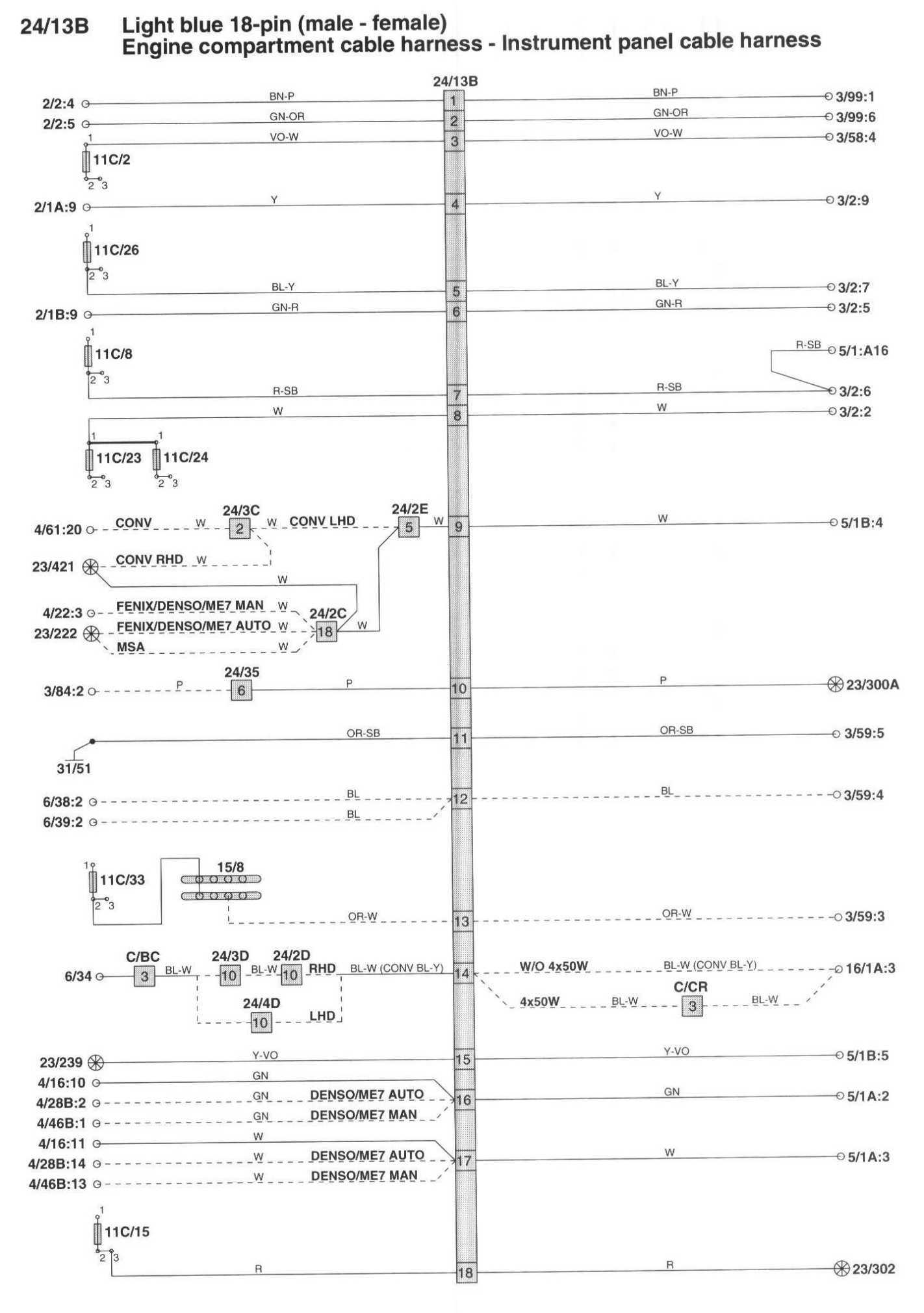

Connector - 24/13B:

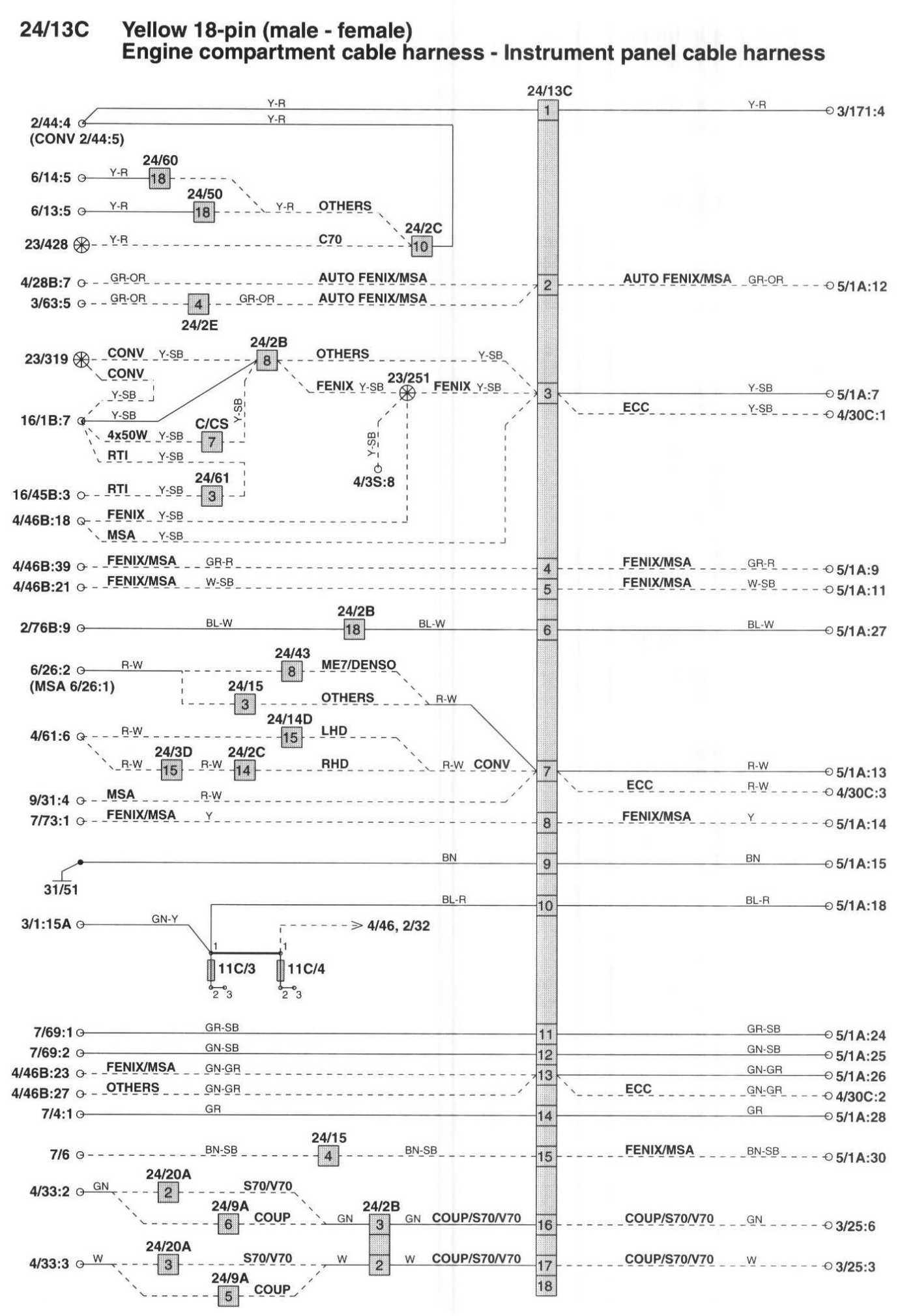

Connector - 24/13C:

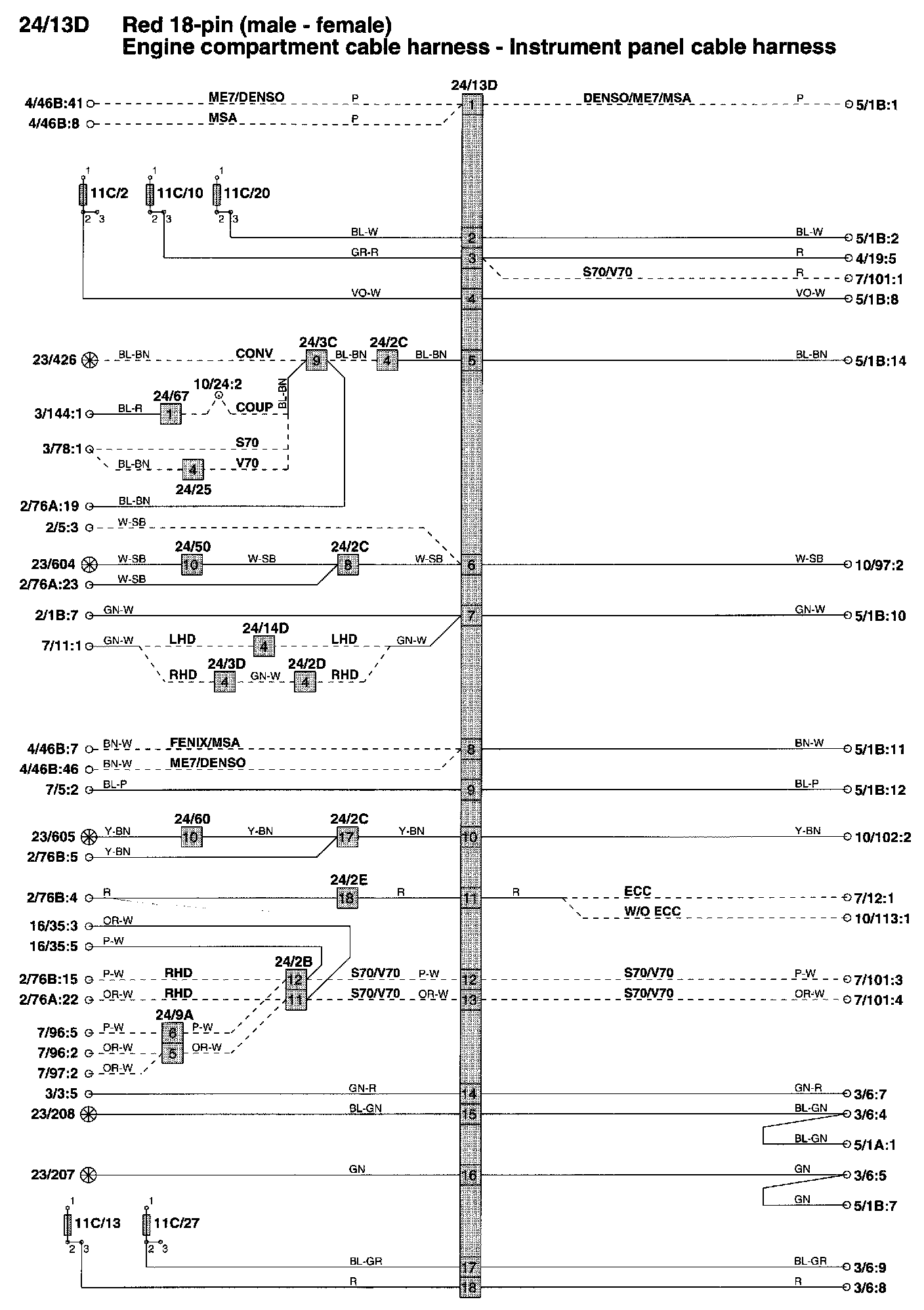

Connector - 24/13D:

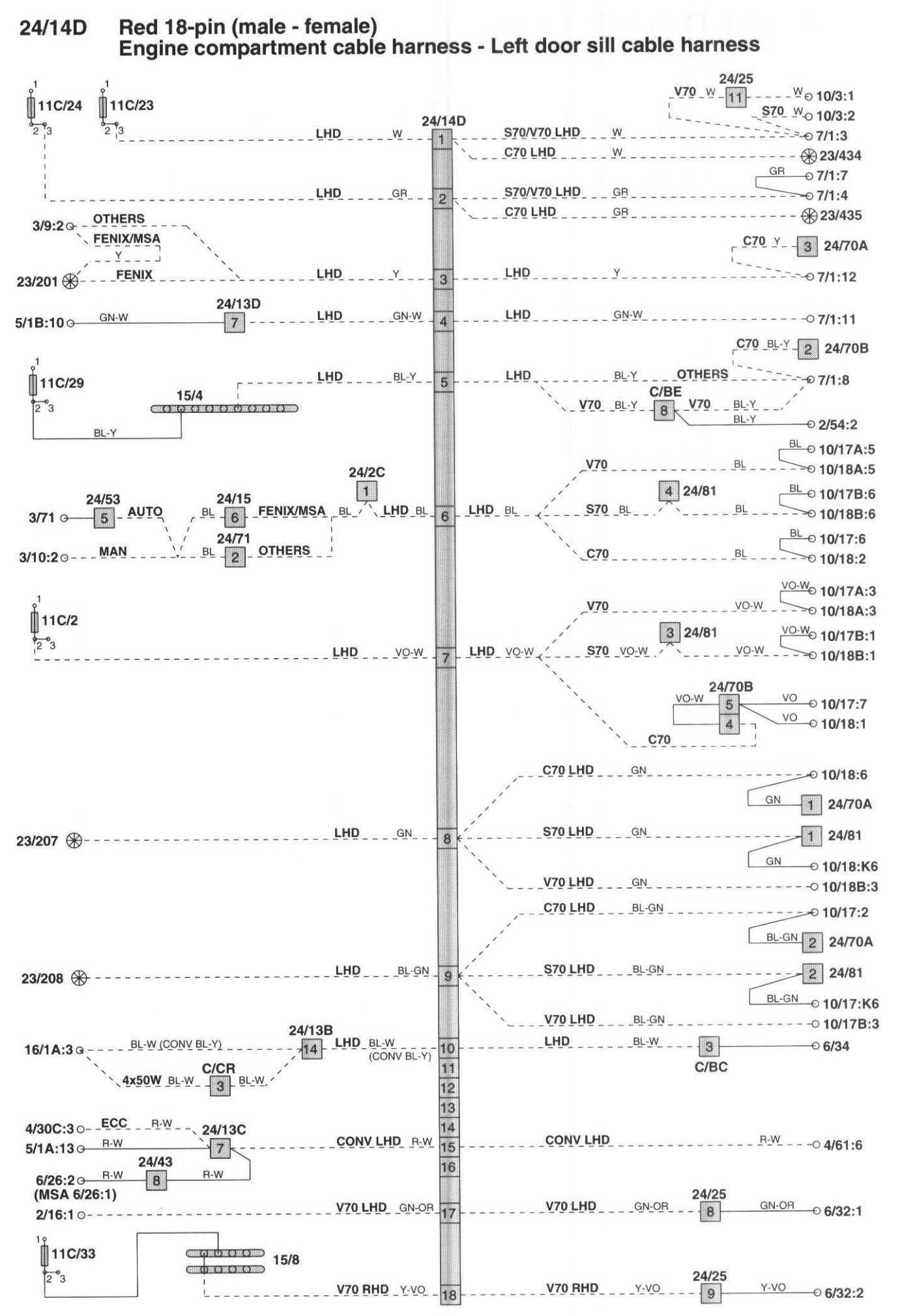

Connector - 24/14D:

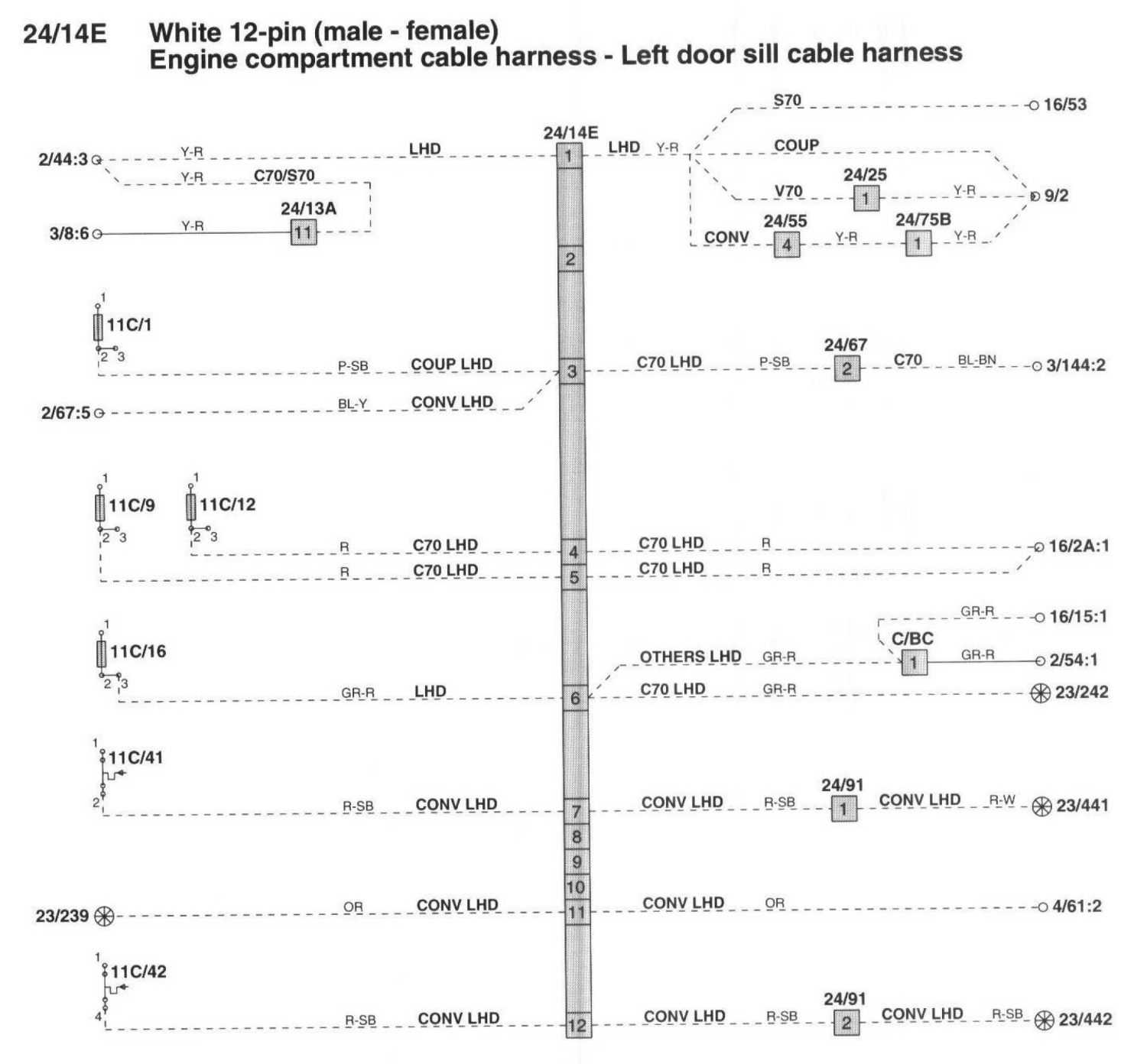

Connector - 24/14E:

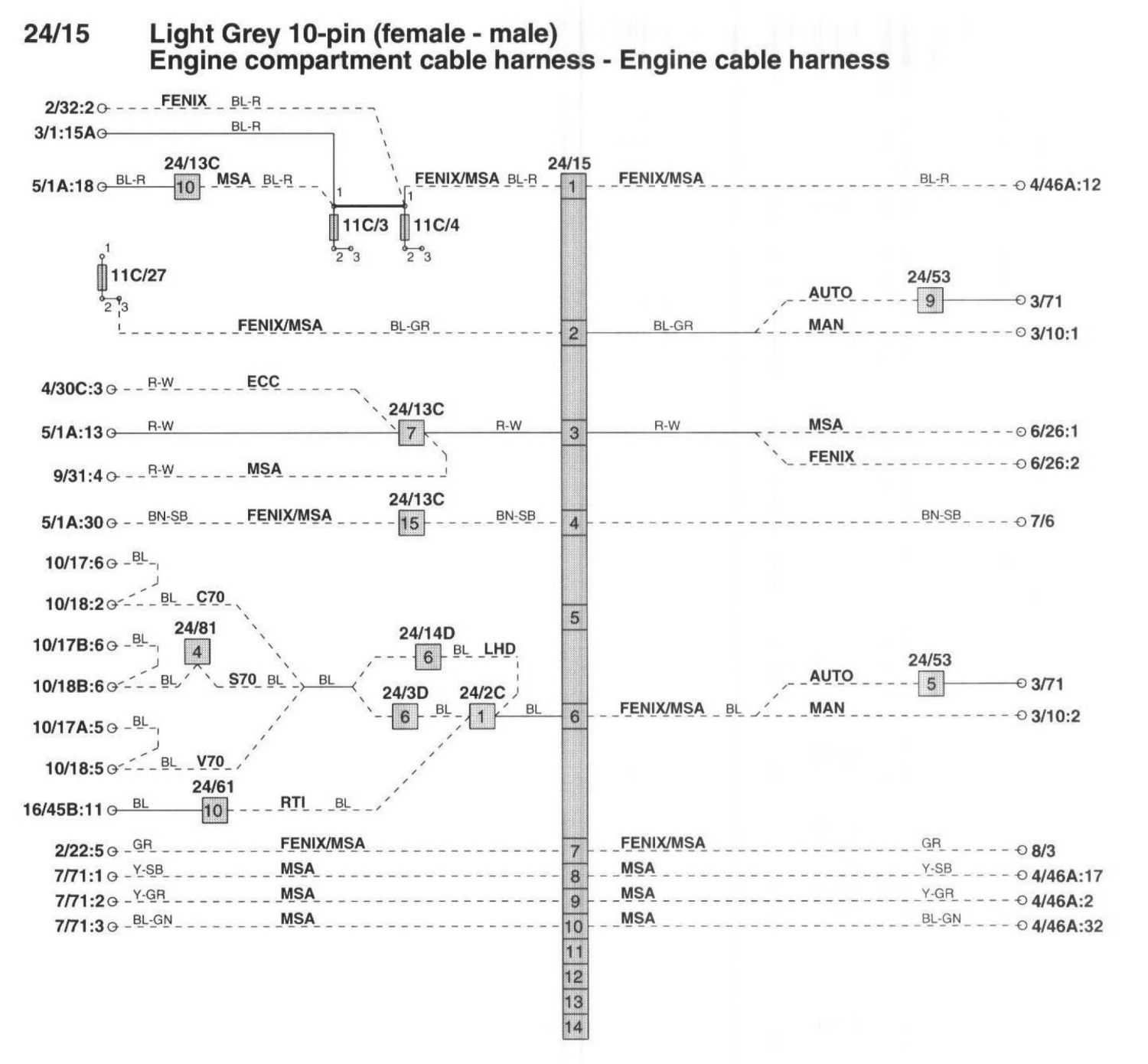

Connector - 24/15:

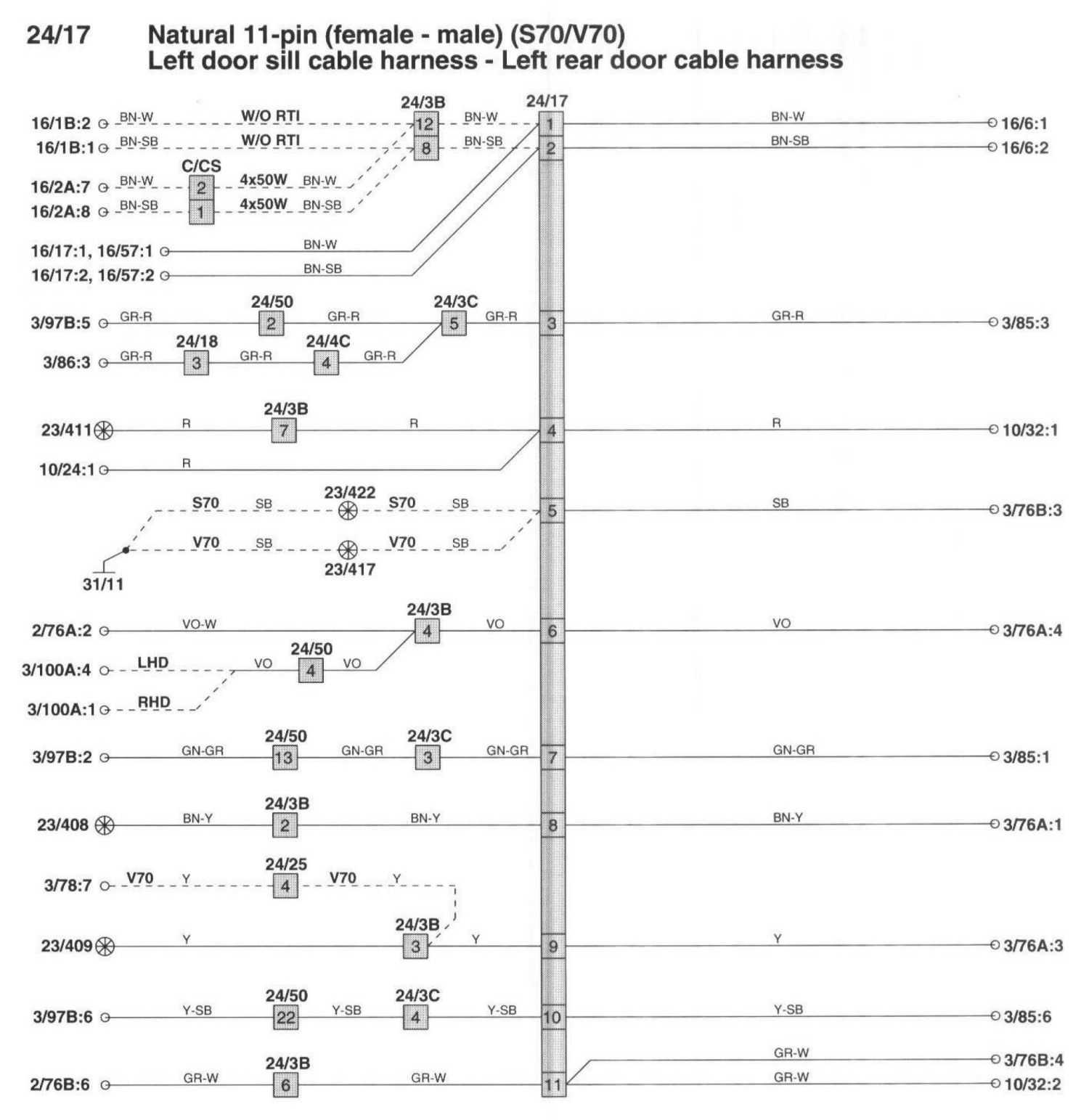

Connector - 24/17:

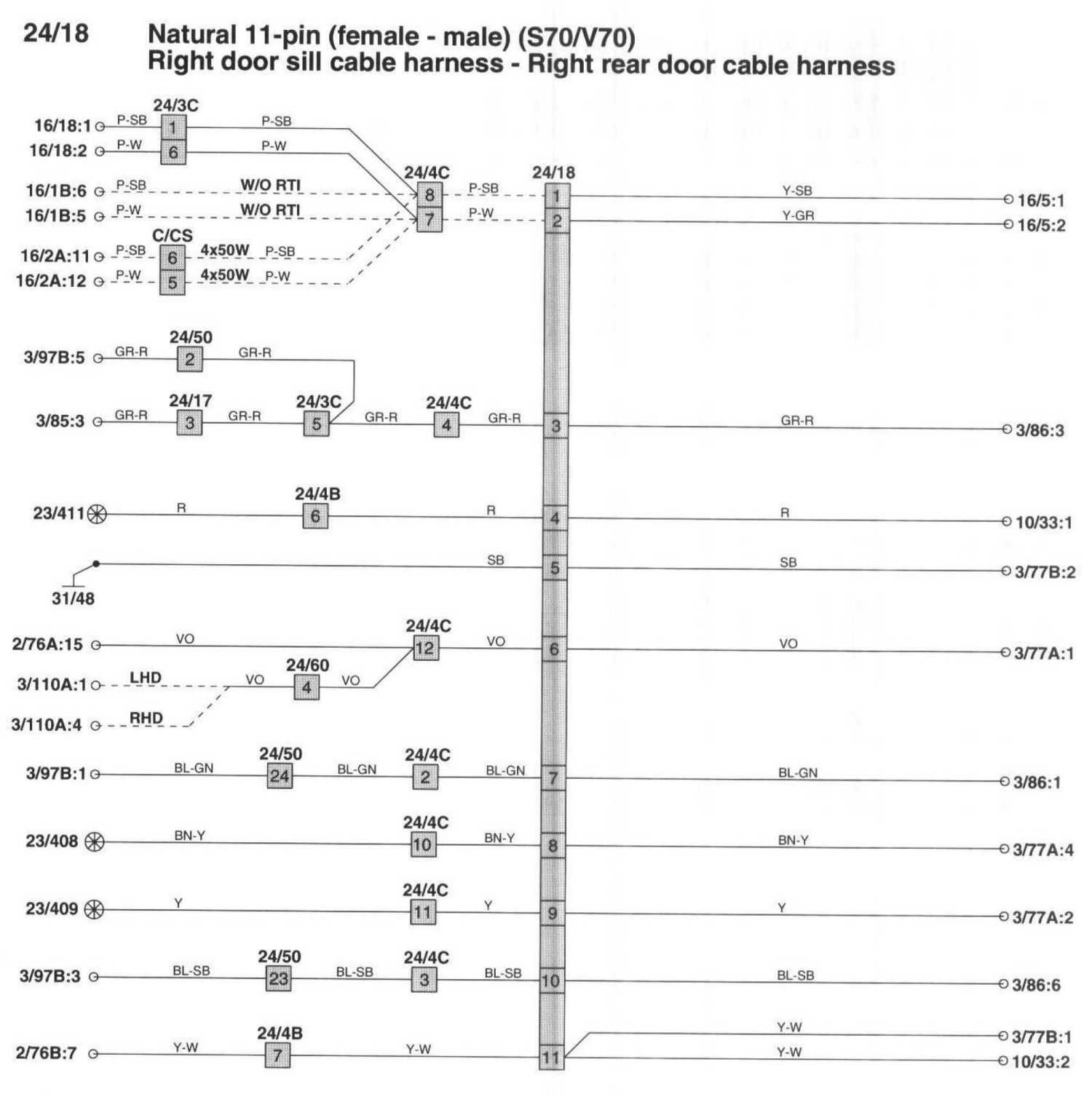

Connector - 24/18:

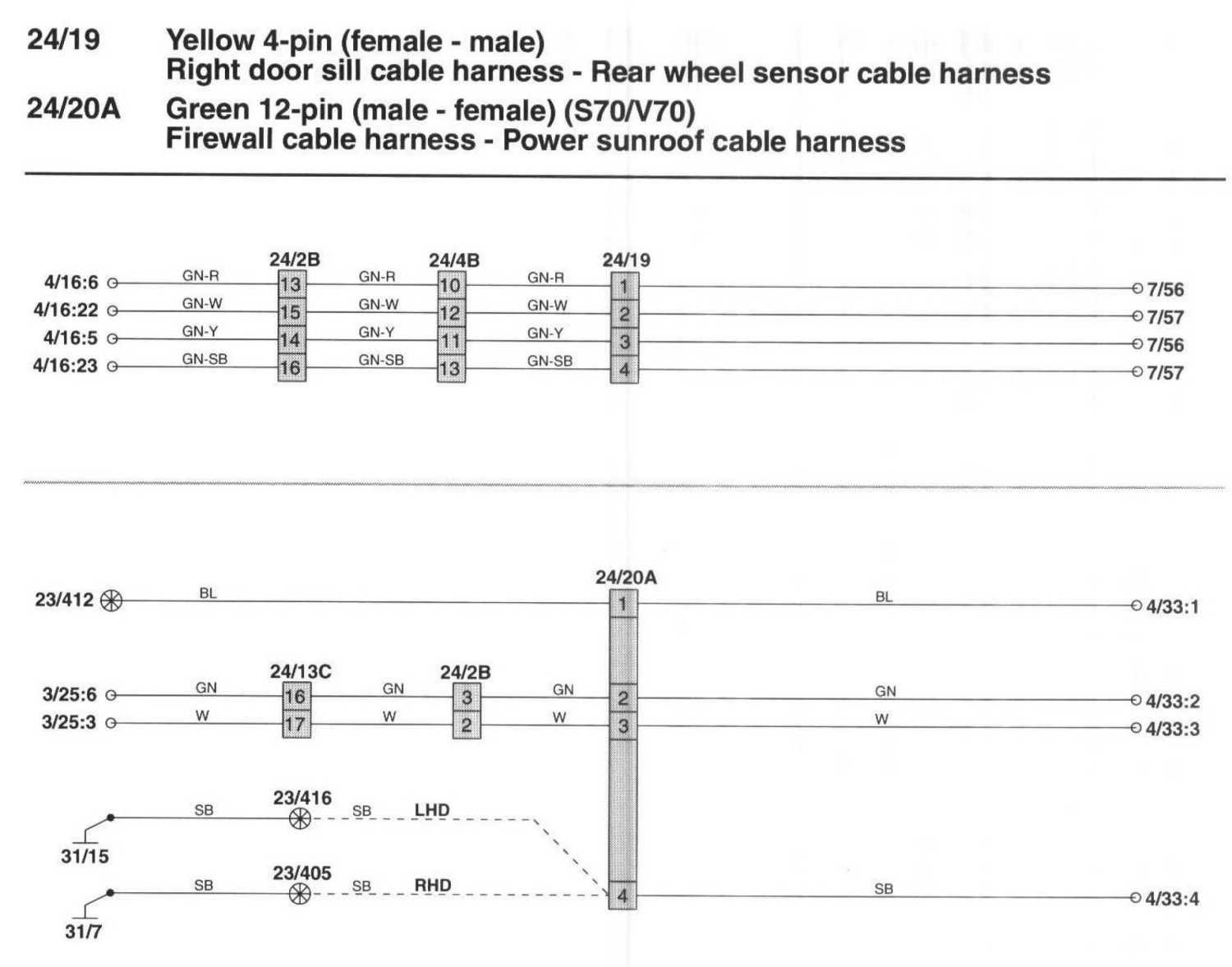

Connector - 24/19 And 24/20A:

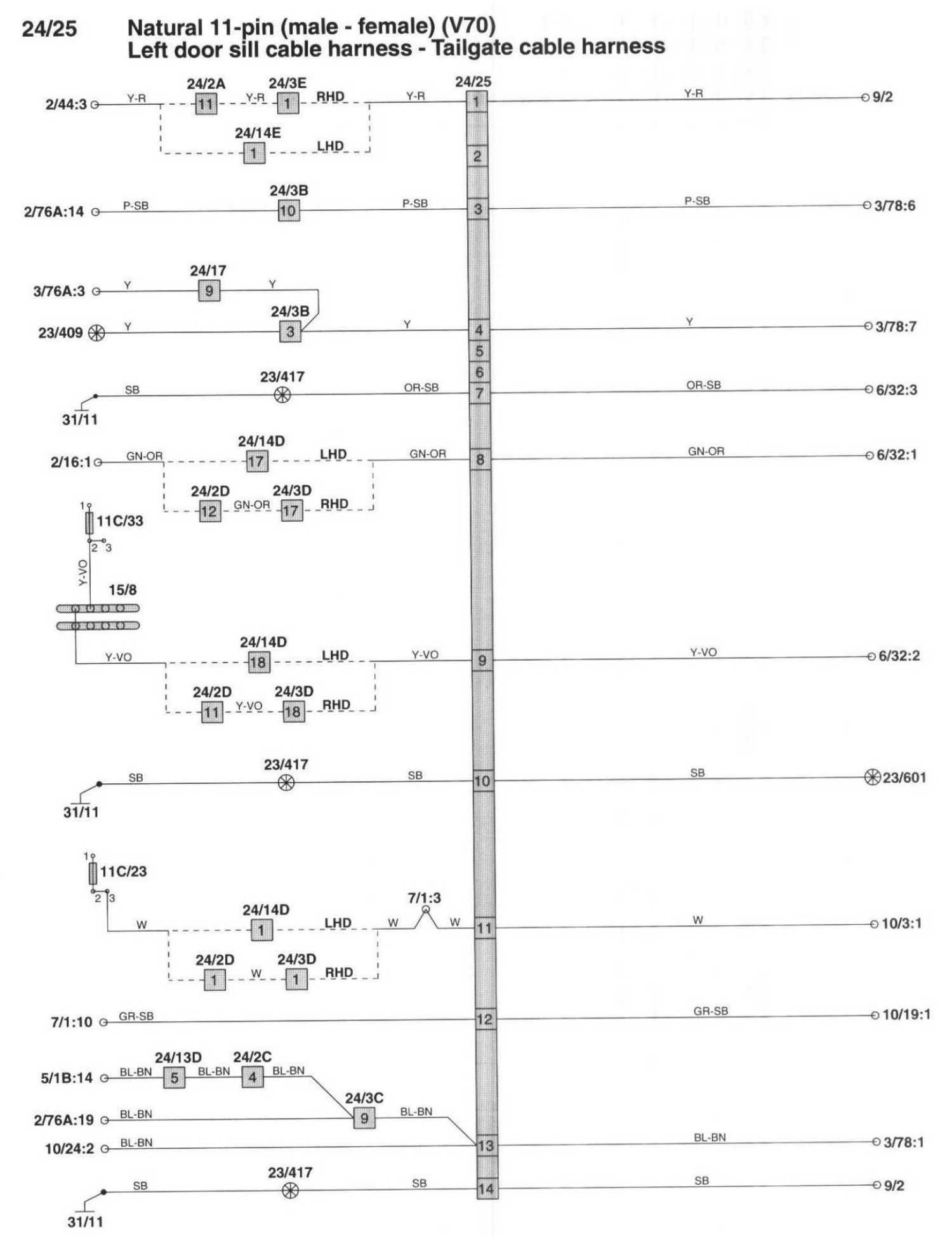

Connector - 24/25:

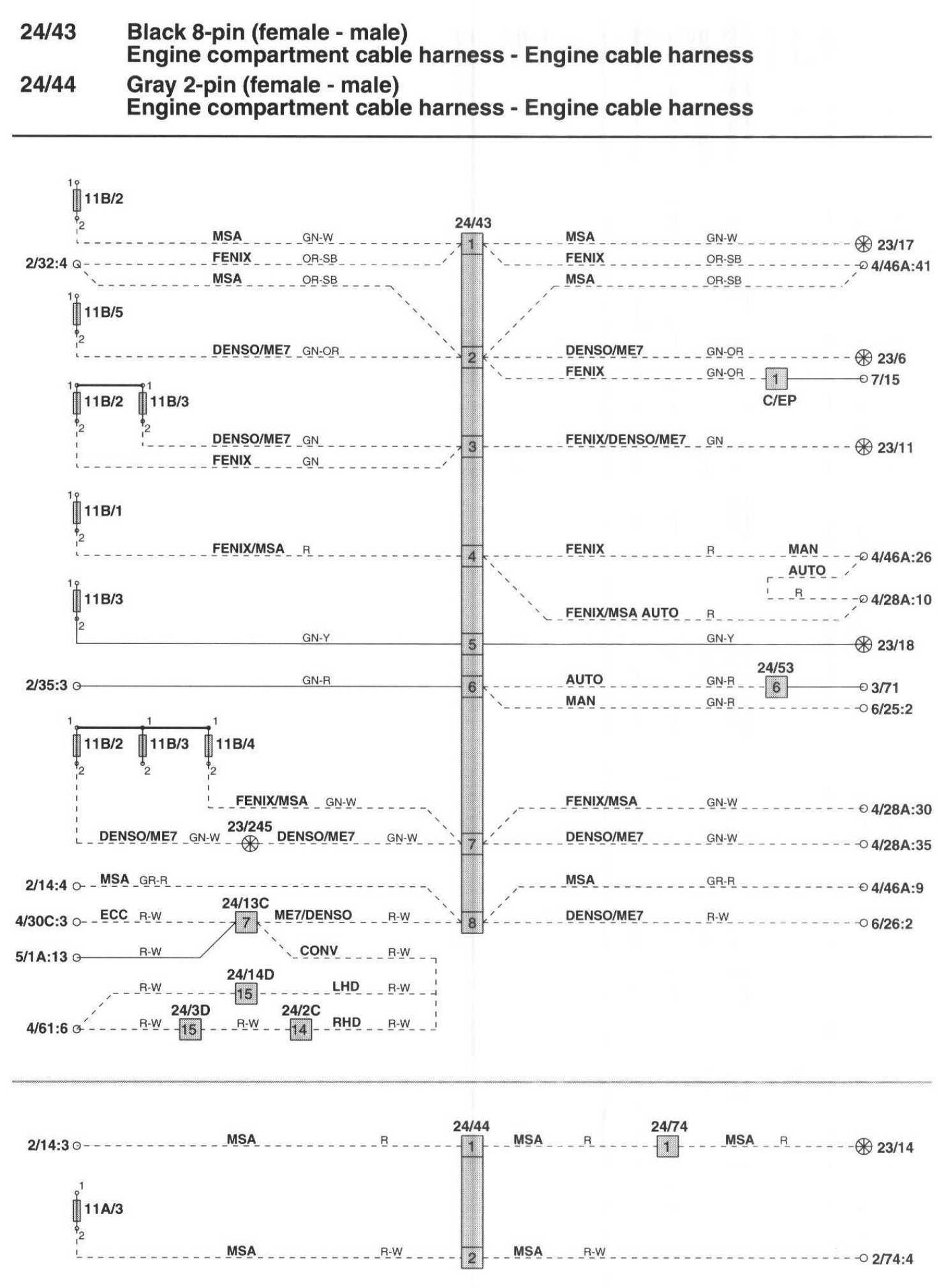

Connector - 24/43 And 24/44:

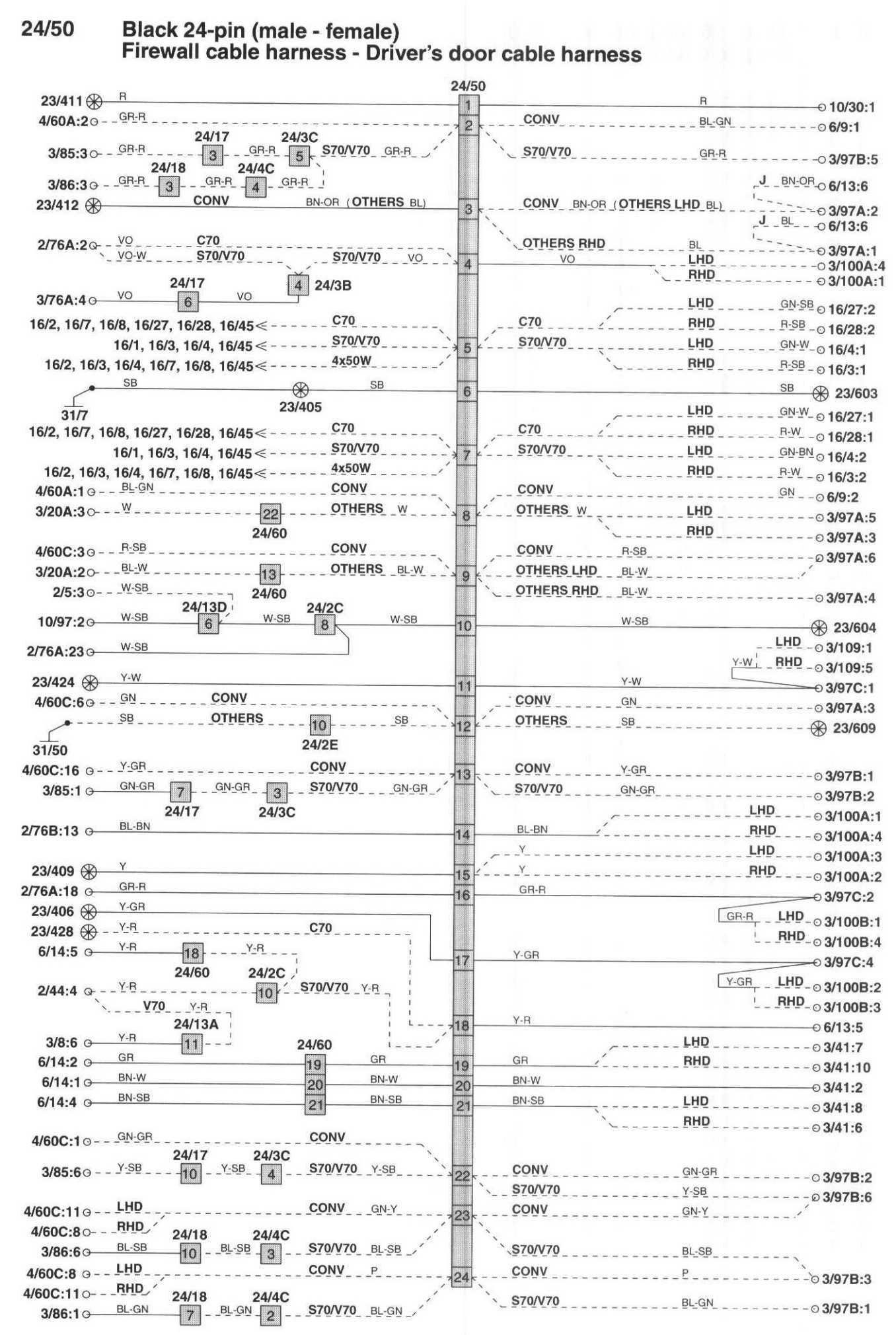

Connector - 24/50:

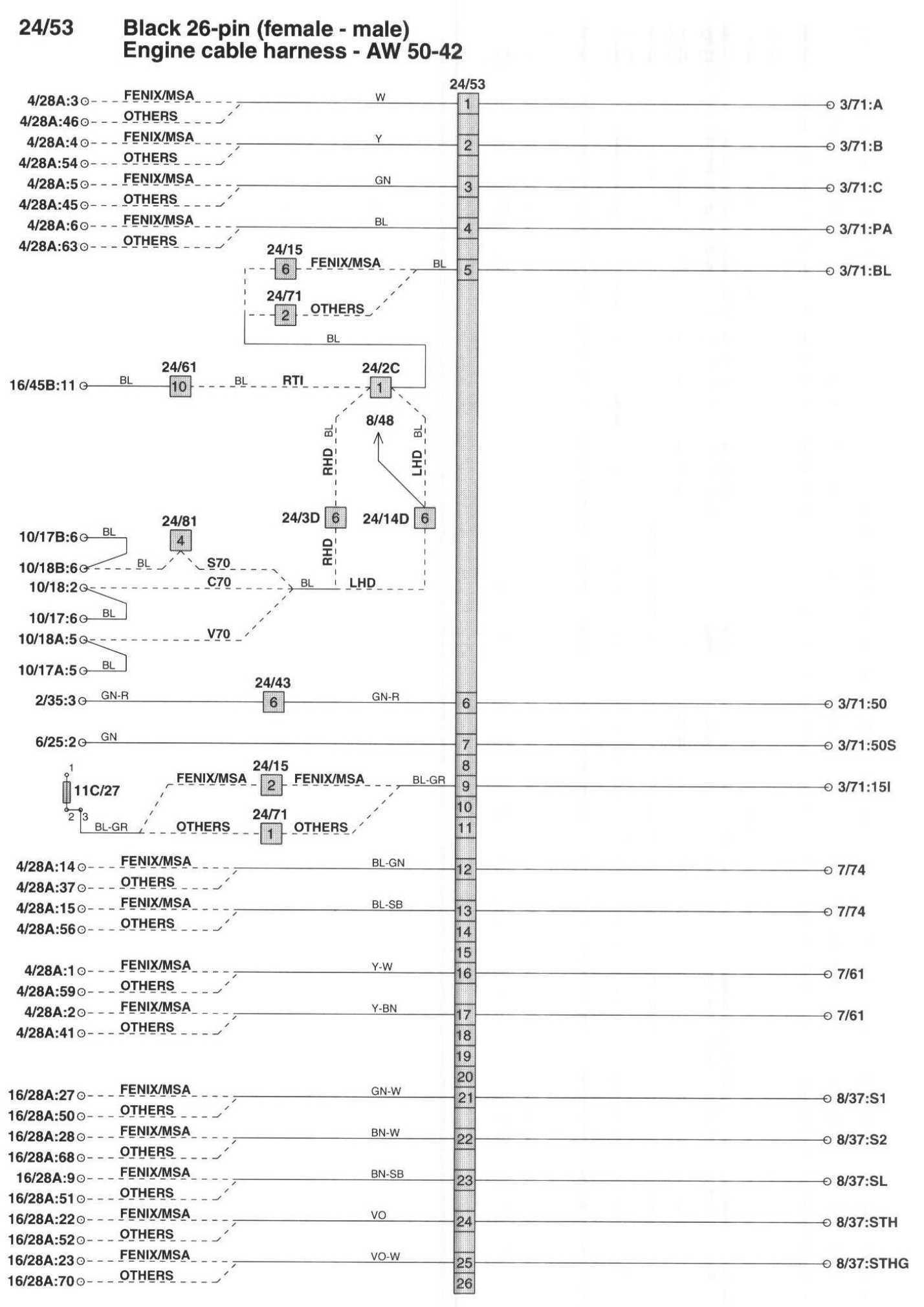

Connector - 24/53:





Connector - 24/55 And 24/59:

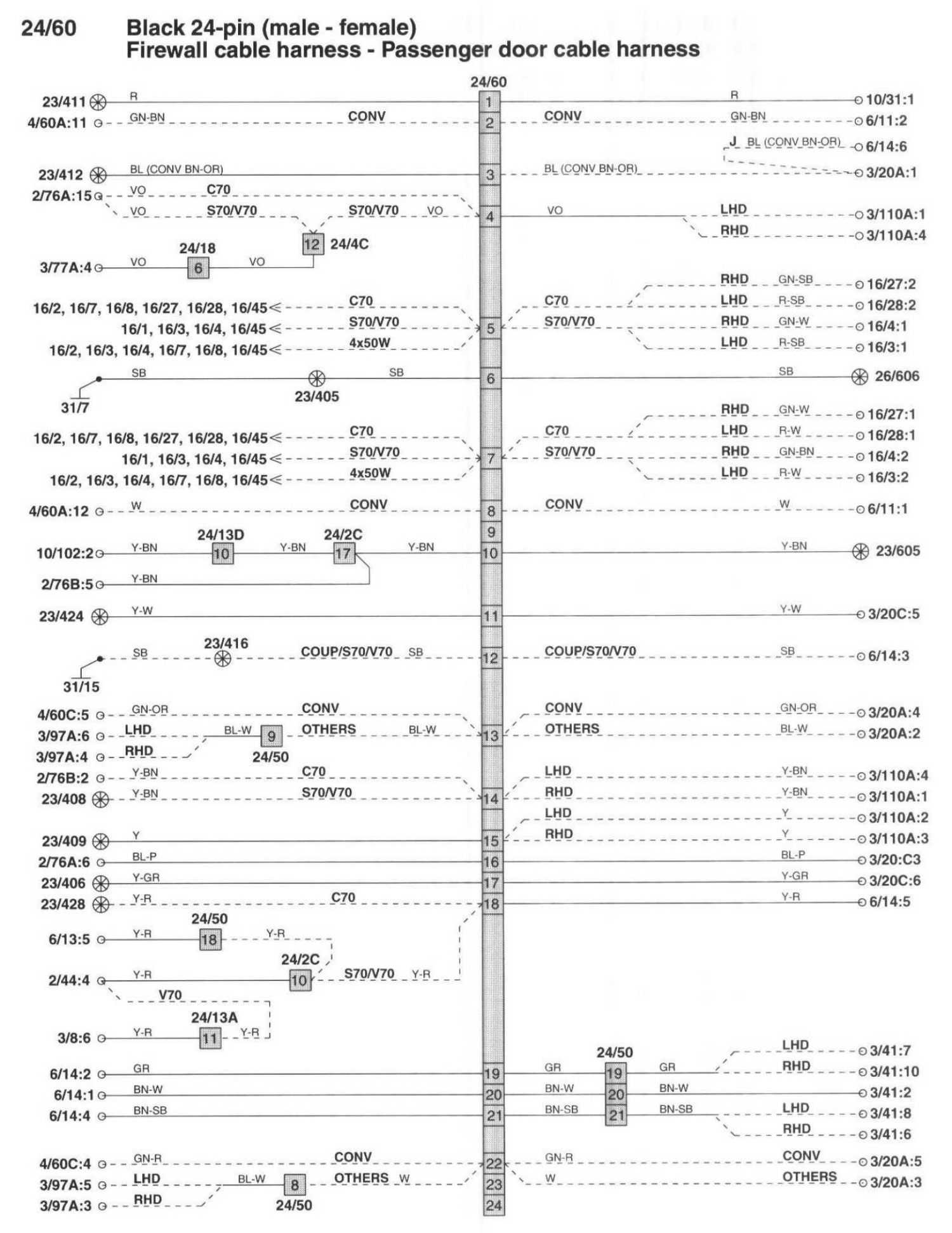

Connector - 24/60:

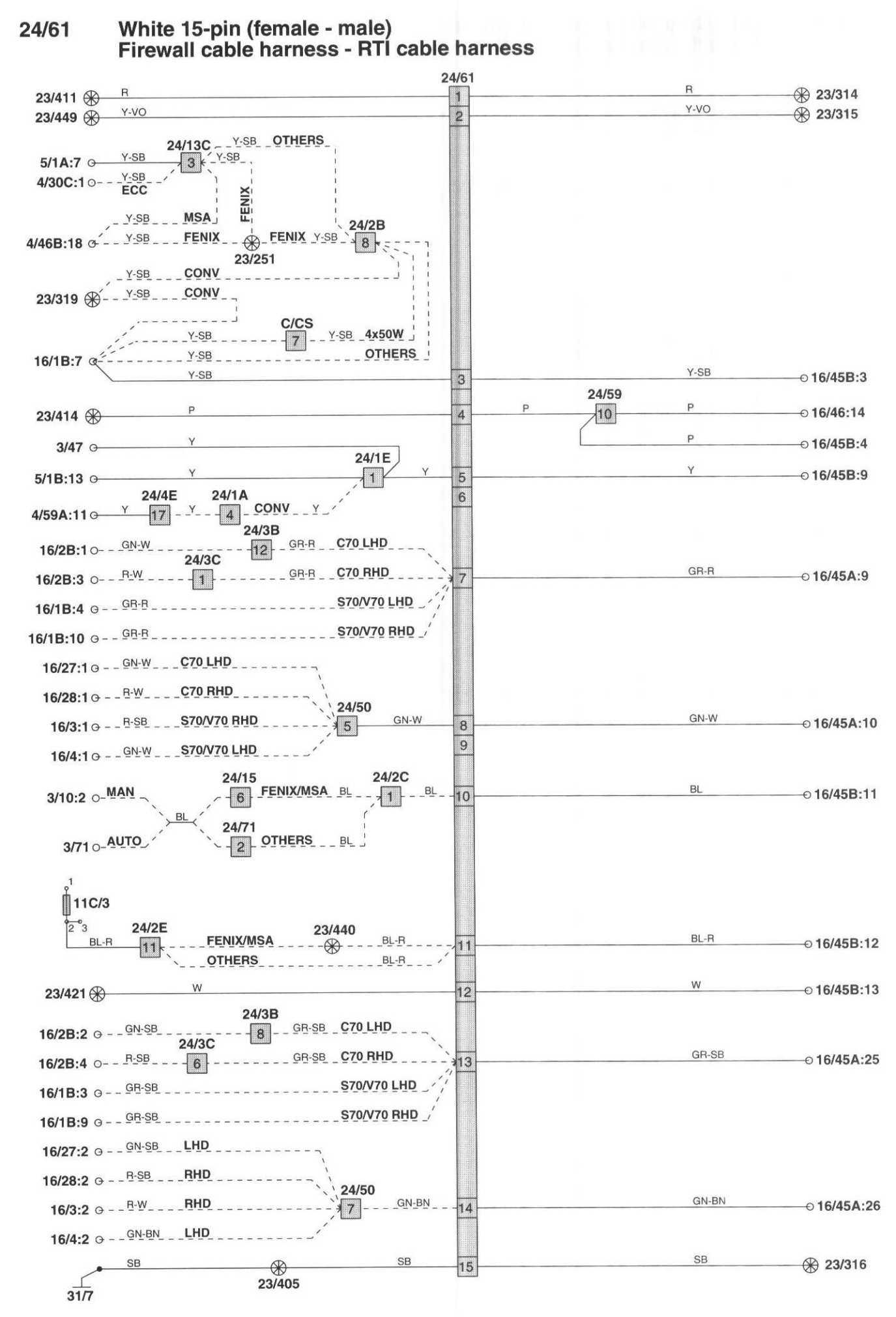

Connector - 24/61:

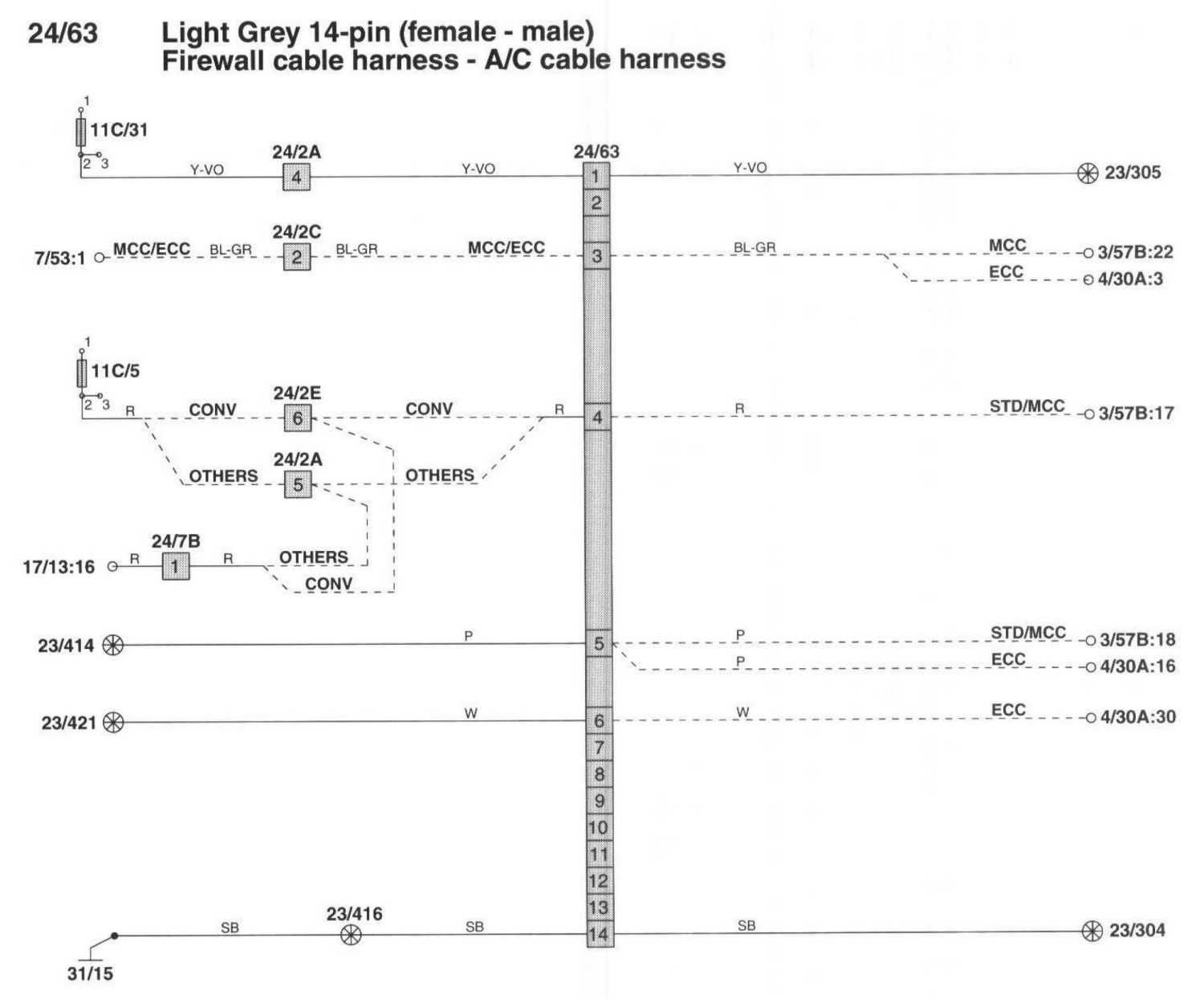

Connector - 24/63:





Connector - 24/67:

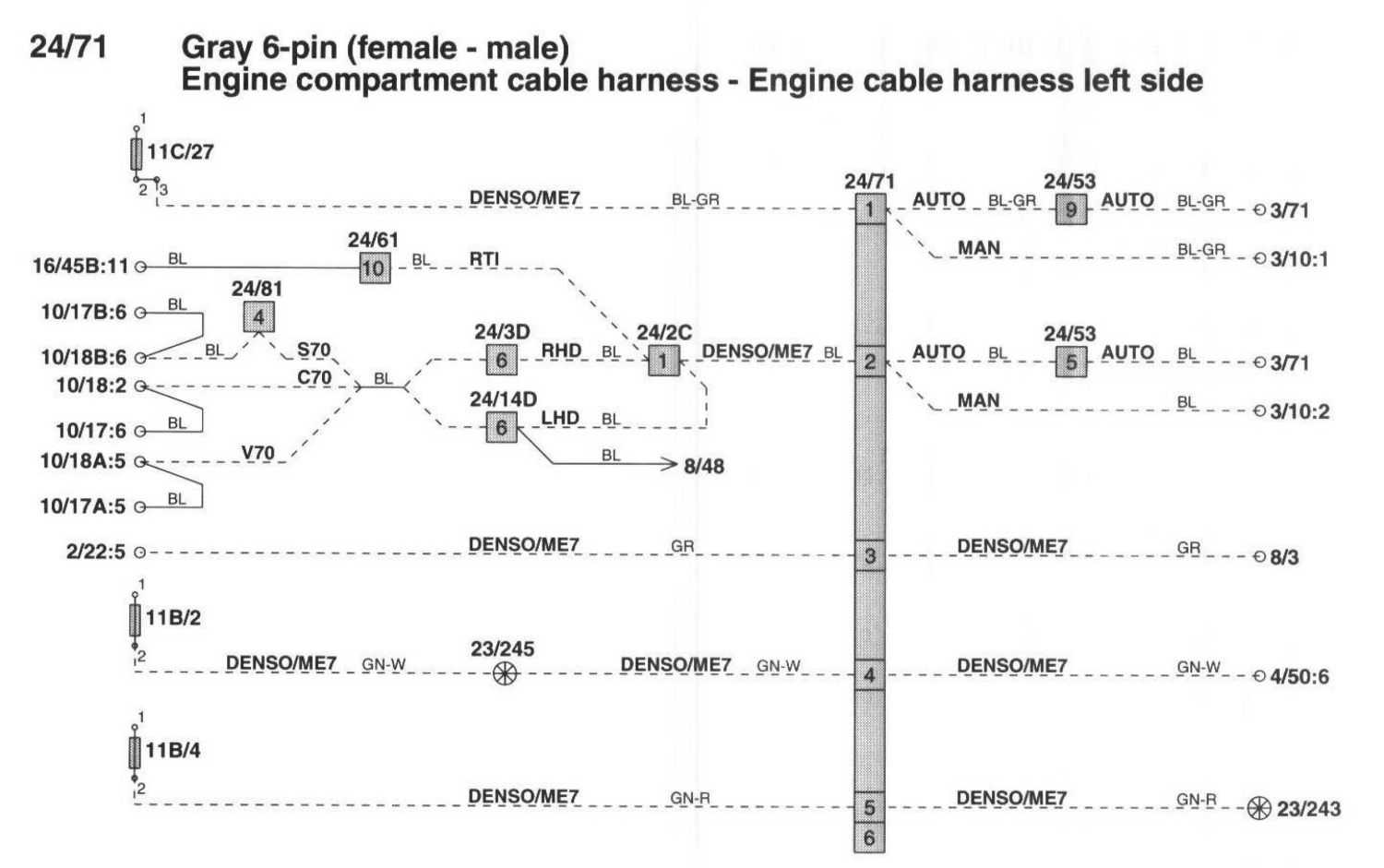

Connector - 24/71:

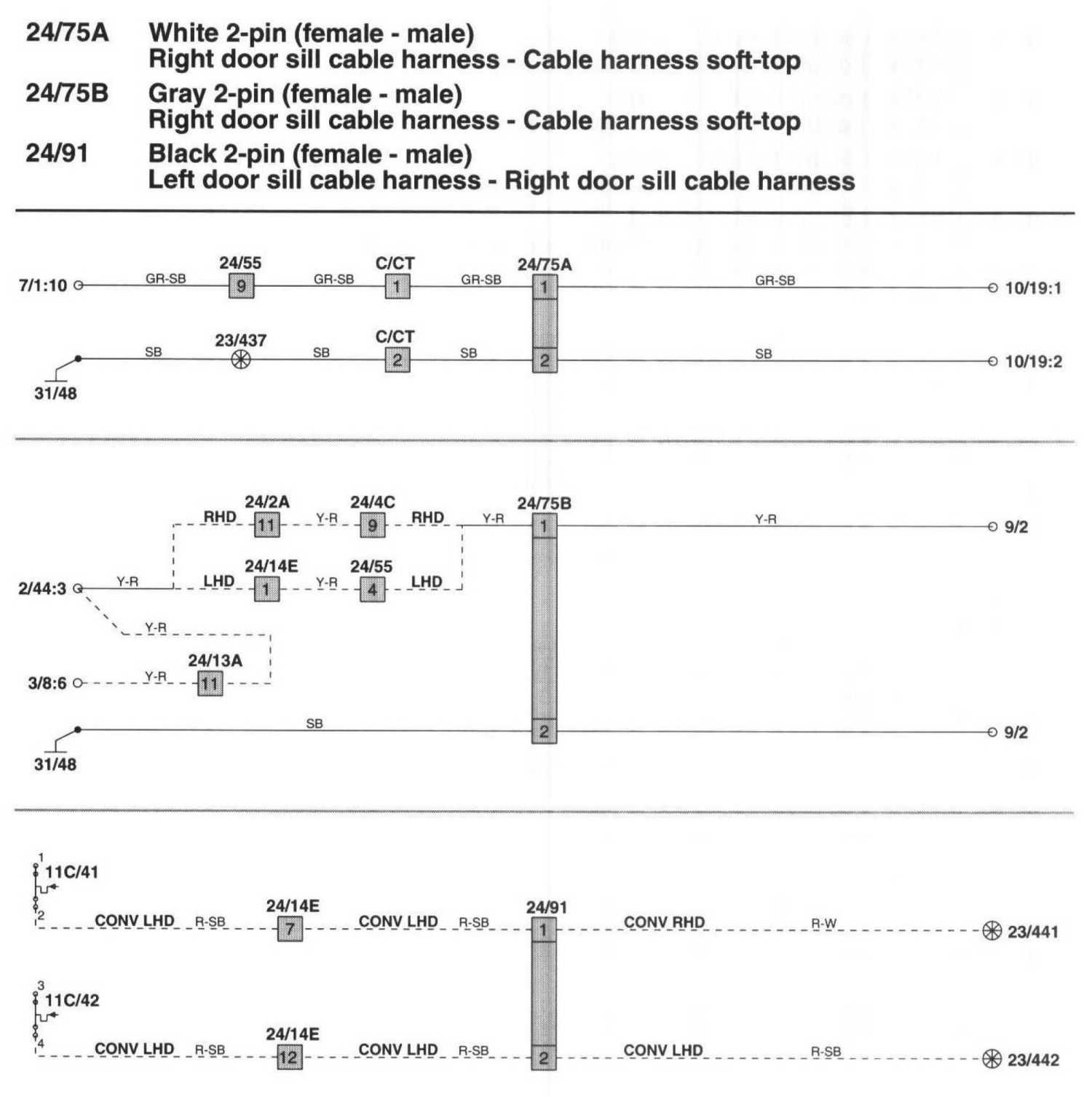

Connector - 24/75A, 24/75B And 24/91:

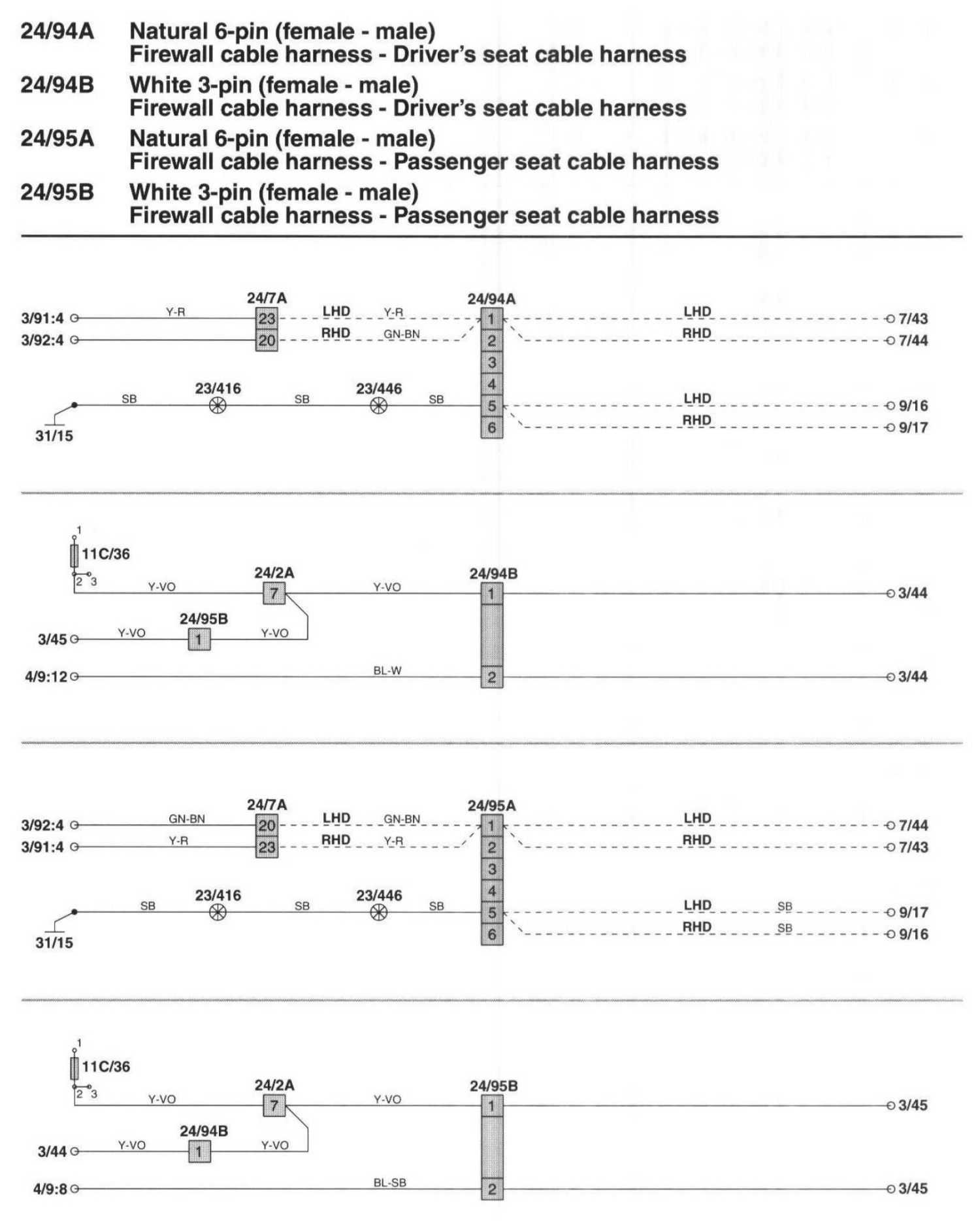

Connector - 24/94A, 24/94B, 24/95A And 24/95B:
