Relay Carrier On Electronics Box (in Plenum Chamber, Left)
Relay

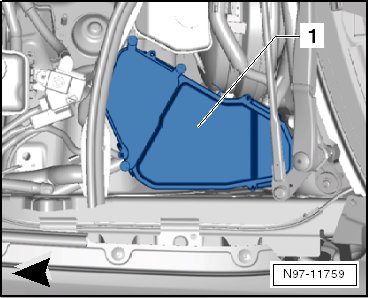

Relay Carrier on Electronics Box (in plenum chamber, left)
1 - Connection and junction box 2 -SX2-

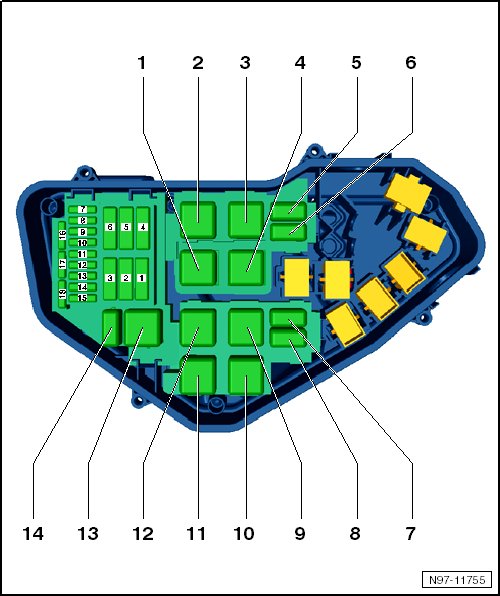

Relay carrier assignment 3.0L, V6 diesel engine (CASA) from April 2010
1 - Automatic glow time control module -J179- (639) / (647)
2 - Not used
3 - Not used
4 - Not used
5 - Not used
6 - Auxiliary engine coolant pump relay -J496- (449)
7 - Not used
8 - Not used
9 - Starter relay -J53- (100)
9 - Starter relay 1 -J906- (100)6
10 - Terminal 30 power supply relay -J317- (614)
11 - Not used
12 - Not used
13 - Starter relay 2 -J695- (433)
13 - Starter relay 2 -J907- (433) 6
14 - Not used
• 6) Only for vehicles with Start/Stop system
Relay carrier assignment 3.0L, V6 diesel engine (CASA, CASD, CATA)
from November 2010
1 - Automatic glow time control module -J179- (639) / (651)
2 - Not used
3 - Not used
4 - Not used
5 - Not used
6 - Auxiliary coolant pump relay -J496- (404)
7 - Not used
8 - Not used
9 - Starter relay -J53- (100)
9 - Starter relay 1 -J906- (100) 7
10 - Terminal 30 power supply relay -J317- (614)
11 - Not used
12 - Not used
13 - Starter relay 2 -J695- (433)
13 - Starter relay 2 -J907- (433) 7
14 - Not used
• 7) Only for vehicles with Start/Stop system
Relay carrier assignment 3.0L, V6 diesel engine (CJGD, CJMA, CRCA) from May 2011
1 - Automatic glow time control module -J179- (639) / (651)
2 - Not used
3 - Not used
4 - Not used
5 - Not used
6 - Auxiliary coolant pump relay -J496- (404)
7 - Not used
8 - Not used
9 - Starter relay 1 -J906- (100)
10 - Terminal 30 power supply relay -J317- (614)
11 - Not used
12 - Not used
13 - Starter relay 2 -J907- (433)
14 - Not used
Relay carrier assignment 4.2L, V8 diesel engine (CKDA) from April 2010
1 - Automatic glow time control module -J179- (457)
2 - Not used
3 - Not used
4 - Glow/time control module 2 -J703- (457)
5 - Not used
6 - Auxiliary engine coolant pump relay -J496- (449)
7 - Not used
8 - Not used
9 - Starter relay -J53- (100)
10 - Terminal 30 power supply relay -J317- (614)
11 - Not used
12 - Not used
13 - Starter relay 2 -J695- (433)
14 - Not used
Relay carrier assignment 4.2L, V8 diesel engine (CKDA) from November
2010
1 - Automatic glow time control module -J179- (457)
2 - Not used
3 - Not used
4 - Glow/time control module 2 -J703- (457)
5 - Not used
6 - Auxiliary coolant pump relay -J496- (404)
7 - Not used
8 - Not used
9 - Starter relay -J53- (100)
10 - Terminal 30 power supply relay -J317- (614)
11 - Not used
12 - Not used
13 - Starter relay 2 -J695- (433)
14 - Not used
Relay carrier assignment 3.0L, V6 gasoline engine, hybrid system (CGEA, CGFA)
1 - Not used
2 - Not used
3 - Secondary air pump relay -J299- (100)
4 - Terminal 30 power supply relay -J317- (614)
5 - Not used
6 - Not used
7 - Not used
8 - Not used
9 - Not used
10 - Vacuum pump relay -J57- (100)
11 - Not used
12 - Not used
13 - Not used
14 - Not used
Relay carrier assignment 3.0L, V6 gasoline engine (CJTA)
1 - Not used
2 - Engine component current supply relay -J757- (645)
3 - Secondary air pump relay -J299- (100)
4 - Motronic engine control module power supply relay -J271- (614)
5 - Not used
6 - Auxiliary coolant pump relay -J496- (404)
7 - Not used
8 - Not used
9 - Starter relay -J53- (100)
10 - Not used
11 - Not used
12 - Not used
13 - Starter relay 2 -J695- (433)
14 - Not used
Relay carrier assignment 3.6L, V6 gasoline engine (CGRA, CMTA)
1 - Not used
2 - Not used
3 - Not used
4 - Terminal 30 power supply relay -J317- (614)
5 - Not used
6 - Not used
7 - Not used
8 - Not used
9 - Starter relay -J53- (100)
10 - Not used
11 - Not used
12 - Not used
13 - Starter relay 2 -J695- (433)
14 - Not used
