Only Models With PR Number AW0
Control Modules
Vehicle electrical system control module -J519-
Only models with PR number AW0

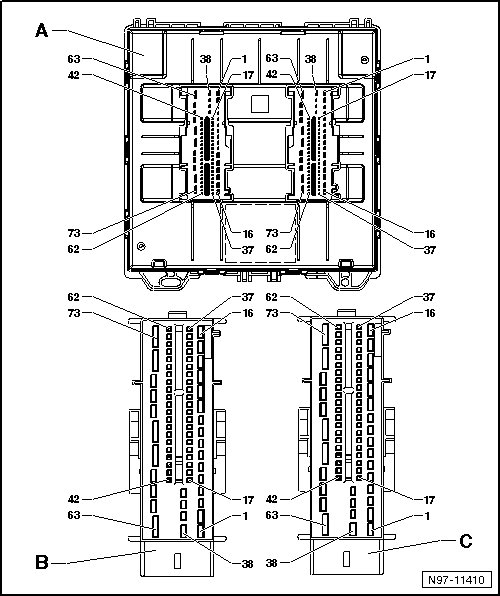

Pin Arrangements:
73-pin connector -T73a- black -B-
A - Vehicle electrical system control module -J519- , Low
B - 73-pin connector -T73a- black
1 - Not used
2 - Left low beam headlamp output signal
3 - Not used
4 - Interior Lighting Output Signal, Door Contact Switch
5 - Not used
6 - Rear fog lamp output signal
7 - Input Signal Fog Lamp Switch
8 - Not used
9 - Not used
10 - Rear Lid Release Motor Output Signal
11 - Central Locking -Lock- Motor Output Signal, for All Doors
12 - Central Locking Motor Output Signal, Driver Door
13 - Central locking system motor -safe- output signal, for all doors
14 - Input Signal Ground (31), Central Locking
15 - Central Locking Motor Output Signal, Front Passenger Door and Rear Doors
16 - Input Signal Central Locking Supply (30)
17 - Central Locking Lock Unit Input Signal, Left Rear Door
18 - Central Locking Lock Unit Input Signal, Right Rear Door
19 - Door Contact Switch Input Signal, Driver Side
20 - Door Contact Switch Input Signal, Front Passenger Side
21 - Central Locking Lock Unit Input Signal, Front Passenger Door
22 - Central Locking Lock Unit Input Signal, Driver Door
23 - Rear Lid Handle Release Button Input Signal
24 - Central Locking Input Signal, Driver Door
25 - Interior Locking Button Input Signal
26 - Door Contact Switch Input Signal, Right Rear Door
27 - Engine hood contact switch -F266- Engine hood contact switch input signal
28 - Emergency flasher button -E229- Emergency flasher button input signal
29 - Signal Horn Activation Input Signal
30 - Rear Lid Lock Input Signal, Position 2
31 - Rear Lid Lock Input Signal, Position 1
32 - Right Turn Signal Input Signal
33 - Left Turn Signal Input Signal
34 - Door Contact Switch Input Signal, Left Rear Door
35 - Not used
36 - Seat heater deactivation signal
37 - Not used
38 - Heated driver exterior rearview mirror -Z4- , heated front passenger exterior rearview mirror -Z5- heated exterior rearview mirrors output signal
39 - Input Signal Ground (31)
40 - Right parking lamp bulbs signal output
41 - Left parking lamp bulbs signal output
42 - Ignition Starter Switch Supply (86s) Input Signal
43 - Brake Pedal Position Sensor Input Signal
44 - Ignition Starter Switch Supply (15) Input Signal
45 - Parking Lamp Switch Input Signal
46 - Not used
47 - Not used
48 - Not used
49 - Headlamp washer system relay signal output
50 - Not used
51 - Not used
52 - Fuel Supply Relay Output Signal
53 - Alarm horn relay -J641-
54 - Ignition Starter Switch Supply (75a) Input Signal
55 - Starter inhibitor relay signal output (only vehicles with automatic transmission)
56 - Emergency flasher button -E229- Emergency flasher system indicator light output signal
57 - Interior monitoring deactivation indicator lamp signal output
58 - Central Locking SAFE Function Indicator Lamp Output Signal
59 - Interior Locking Indicator Lamp Output Signal
60 - Rear Window Defogger Indicator Lamp Output Signal
61 - Not used
62 - High beam headlamp output signal
63 - Not used
64 - Heated exterior rearview mirrors signal input supply (30)
65 - Interior Lamp Supply (30) Input Signal
66 - Interior Lamp Supply (30) Input Signal
67 - Not used
68 - Windshield Washer Supply (30) Input Signal
69 - Windshield Washer Output Signal, Position 1
70 - Windshield Washer Ground Input Signal
71 - Windshield Washer Output Signal, Position 2
72 - Signal Horn Output Signal
73 - Signal Horn Supply (30) Input Signal
C - 73-pin connector -T73b- white
Pin Arrangements:
73-pin connector -T73b- black-C-
A - Vehicle electrical system control module -J519- , Low
B - 73-pin connector -T73a- black
C - 73-pin connector -T73b- white
1 - Not used
2 - Right low beam headlamp output signal
3 - Not used
4 - Not used
5 - Not used
6 - Not used
7 - Not used
8 - Not used
9 - Left fog lamp bulb signal output
10 - Right fog lamp bulb signal output
11 - Fog lamp bulbs signal input supply (30)
12 - Back-up lamps signal output (only vehicles with automatic transmission)
13 - Turn Signal and Brake Lamp (30) Input Supply
14 - Left Turn Signal Output Signal
15 - Right Turn Signal Output Signal
16 - Brake Lamp Output Signal
17 - LIN Bus, Door Control Module and Shift Lever in Steering Wheel
18 - Powertrain CAN Low
19 - Powertrain CAN High
20 - Comfort CAN High
21 - Comfort CAN Low
22 - Diagnosis CAN Low
23 - Diagnosis CAN High
24 - LIN bus, sunroof adjustment control module, rain/light recognition sensor, interior monitoring sensor
25 - Not used
26 - Not used
27 - Windshield Washer Input Signal, Position 1
28 - Front passenger door central locking signal input
29 - Not used
30 - Interior monitoring deactivation switch signal input
31 - Rear Window Defogger Button Input Signal
32 - Windshield Washer Stop Switch Input Signal
33 - Not used
34 - Switch and Instrument Illumination (58d) Output Signal
35 - Not used
36 - LIN bus, alarm horn
37 - Diagnosis Signal (K)
38 - Electronics Ground (31) Input Signal
39 - Electronics Supply (30) Input Signal
40 - Not used
41 - Not used
42 - Brake contact switch signal input
43 - Not used
44 - Cruise control system -set- signal input
45 - Cruise control system -on/off- signal input
46 - Cruise control system -reset- signal input
47 - Cruise control system -cancel- signal input
48 - Input Signal Back-Up Light Switch
49 - Generator Signal (L)
50 - Starter relay input signal
51 - Ignition Starter Switch Supply (75a) Input Signal
52 - Windshield washer pump signal input supply
53 - Windshield Washer Input Signal, Position 2
54 - Not used
55 - Starter inhibitor signal (only in vehicles with automatic transmission)
56 - Not used
57 - Not used
58 - Heated exterior rearview mirror switch signal input
59 - Input Signal for Reference Voltage (30)
60 - Input Signal for Reference Voltage Ground (31)
61 - Windshield Washer Pump Motor and Rear Windshield Washer Motor Output Signal
62 - Windshield Wiper Interval Switch Input Signal
63 - Rear Window Defogger Output Signal
64 - Not used
65 - Not used
66 - Not used
67 - Rear window defogger signal input supply (30)
68 - Right headlamp input signal supply (30)
69 - Not used
70 - Not used
71 - Not used
72 - Not used
73 - Not used
