Double Coolant Fans
Control modules in engine compartment

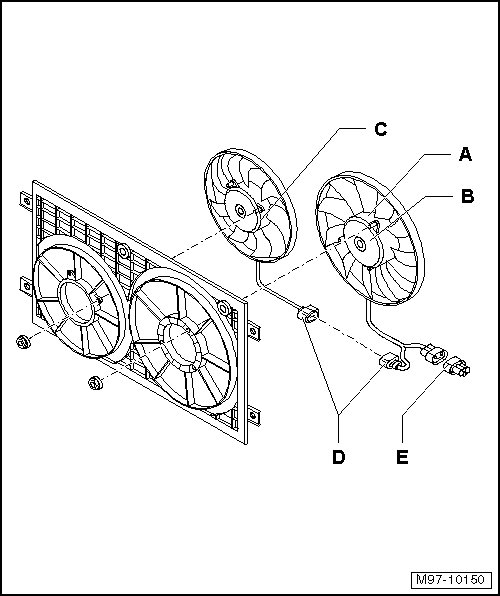

Double coolant fans
Pin Arrangements:
A - Coolant fan control module -J293-
Pin Arrangements:
B - Coolant fan -V7-
C - Coolant fan 2 -V177-
D - 2-pin connector -T2ah- on the wiring harness
1 - Supply, terminal 30
2 - Ground (31)
E - 4-pin connector -T47x- on the wiring harness
1 - Supply, terminal 30
2 - Supply, terminal 15
3 - PWM signal
4 - Ground (31)
