Anti-lock Brake System ABS With EDS And ASR
Control modules in engine compartment
Anti-lock brake system ABS with EDS and ASR
MKS 70 - ABS

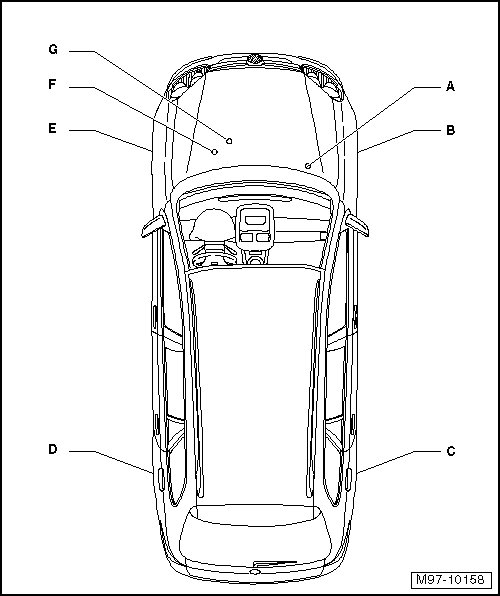

the anti-lock brake system with EDS and ASR is made up
of the following components:
A - ABS control module -J104-
B - Right front ABS wheel speed sensor -G45-
C - Right rear ABS wheel speed sensor -G44-
D - Left rear ABS wheel speed sensor -G46-
E - Left front ABS wheel speed sensor -G47-
F - Right front level control sensor -G289-
• On the steering on the center subframe
G - Brake system vacuum pump -V192-
• Only on vehicles with a gasoline engine and a DSG transmission without
vacuum-supported hydraulic brake system
• Component location: in drive direction, in the front
H - ASR switch -E132-
I - Tire pressure monitoring display button -E492-
• If available
26-pin connector
A - ABS control module -J104-
• ABS with EDS / ASR (MK70 ABS)
26-pin connector:
B - 26-pin connector -T26a- on wiring harness
1 - Fuse (30A), control module
2 - Left rear ABS wheel speed sensor -G46- (31)
3 - Left rear ABS wheel speed sensor -G46- (signal)
4 - ASR signal
• If available
5 - Right front ABS wheel speed sensor -G45- (signal)
6 - Right front ABS wheel speed sensor -G45- (31)
7 - Tire Pressure Monitoring Display (signal)
• If available
8 - Left front ABS wheel speed sensor -G47- (31)
9 - Left front ABS wheel speed sensor -G47- (signal)
10 - Not used
11 - Right rear ABS wheel speed sensor -G44- (signal)
12 - Right rear ABS wheel speed sensor -G44- (31)
13 - Not used
14 - Not used
15 - Not used
16 - Brake lamp switch signal
17 - Coding bridge (self-check module)
18 - Not used
19 - Not used
20 - Ignition coil, control module
21 - CAN-L signal
22 - Coding bridge (self-check module)
23 - CAN-H signal
24 - Not used
25 - Not used
25 - Ground (31), control module
