Diagram 74/6 (Tracks 57-70)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions

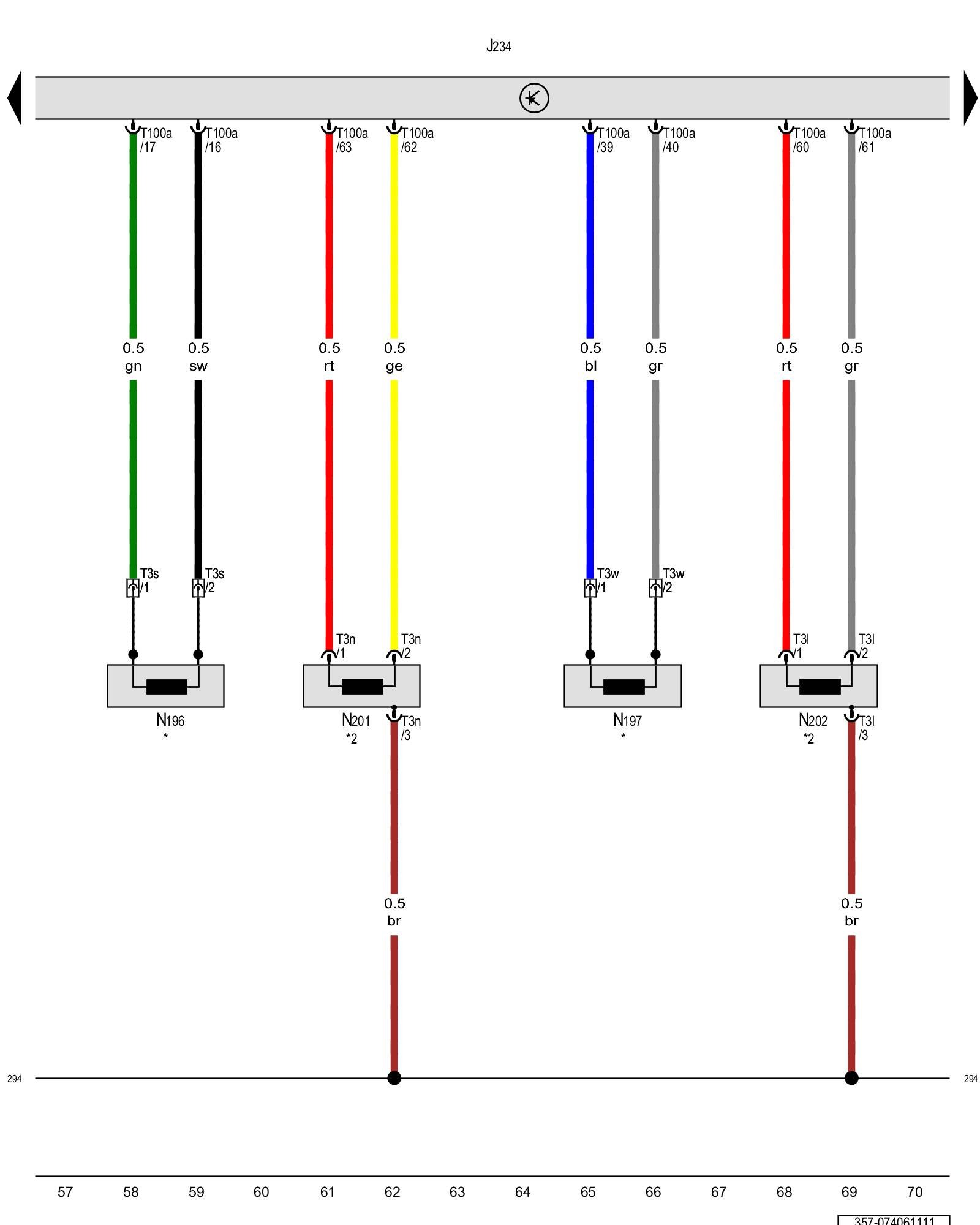

Airbag control module, Driver side rear seat belt tensioner igniter, Passenger side rear seat belt tensioner igniter, Driver side rear thorax airbag igniter, Passenger side rear thorax airbag igniter





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

J234 - Airbag control module Control Modules in Interior [1][2]Air Bag Control Module

N196 - Driver side rear seat belt tensioner igniter Locations Left and RR Seat Belt Tensioner Igniter -N196- / -N197-

N197 - Passenger side rear seat belt tensioner igniter Locations Left and RR Seat Belt Tensioner Igniter -N196- / -N197-

N201 - Driver side rear thorax airbag igniter Airbag Component Location Overview Left and RR Thorax Airbag Igniter -N201- / -N202-

N202 - Passenger side rear thorax airbag igniter Airbag Component Location Overview Left and RR Thorax Airbag Igniter -N201- / -N202-

T3l - 3-pin connector

T3n - 3-pin connector

T3s - 3-pin connector, yellow

T3w - 3-pin connector, yellow

T100a - 100-pin connector

(294) - Ground connection 9 (in interior wiring harness)

* - Only for vehicles with rear seat belt tensioners

*2 - Only for vehicles with rear side airbags

Previous Diagram 74/5 (Tracks 43-56)

Next Diagram 74/7 (Tracks 71-84)
