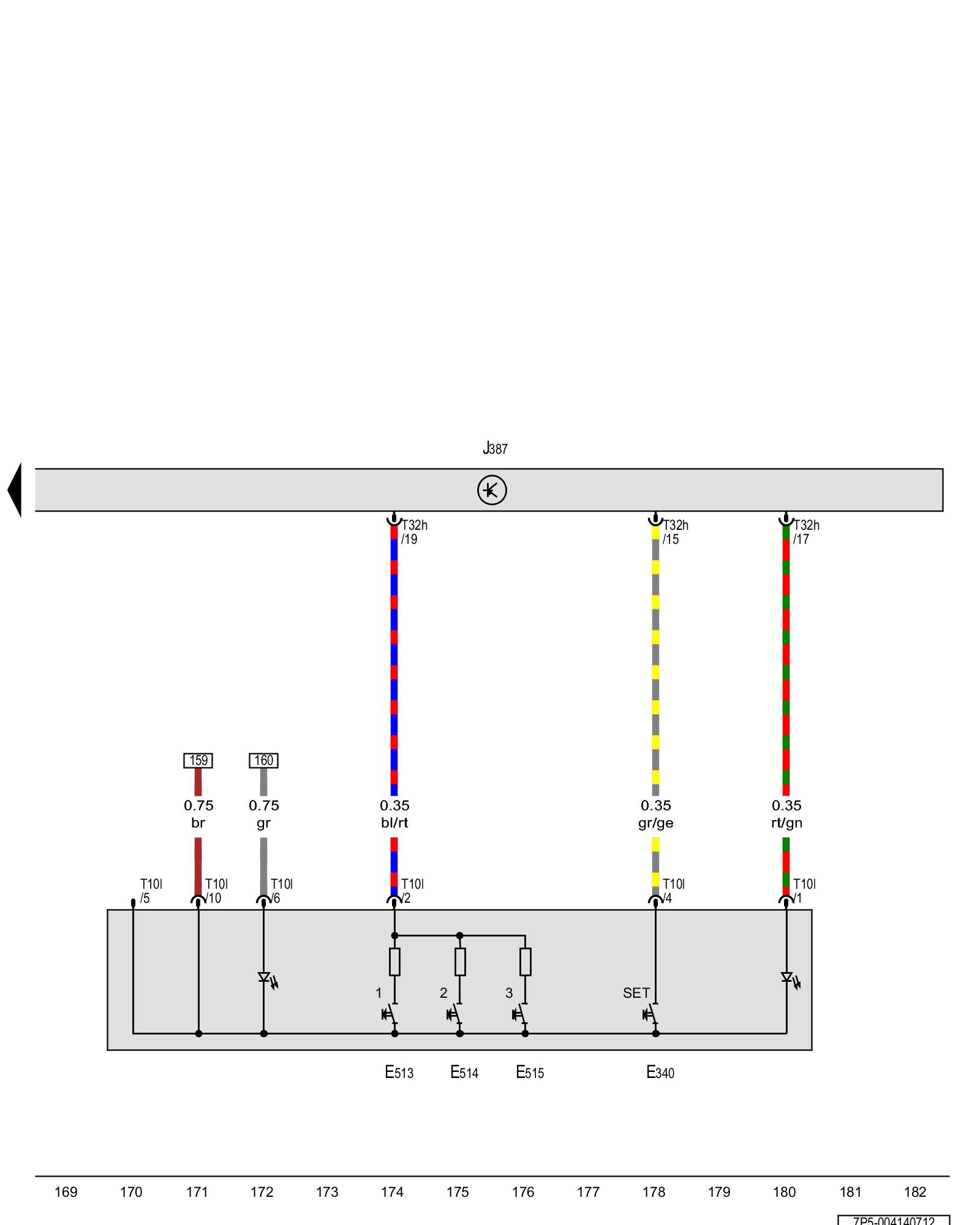

Diagram 4/14 (Tracks 169-182)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


Memory seat position 1 button in front passenger door, Front passenger door control module





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

E340 - Front passenger memory seat button Memory Seat Buttons

E513 - Memory seat position 1 button in front passenger door Memory Seat Buttons

E514 - Memory seat position 2 button in front passenger door Memory Seat Buttons

E515 - Memory seat position 3 button in front passenger door Memory Seat Buttons

J387 - Front passenger door control module Control Modules in Interior

T10l - 10-pin connector

T32h - 32-pin connector
