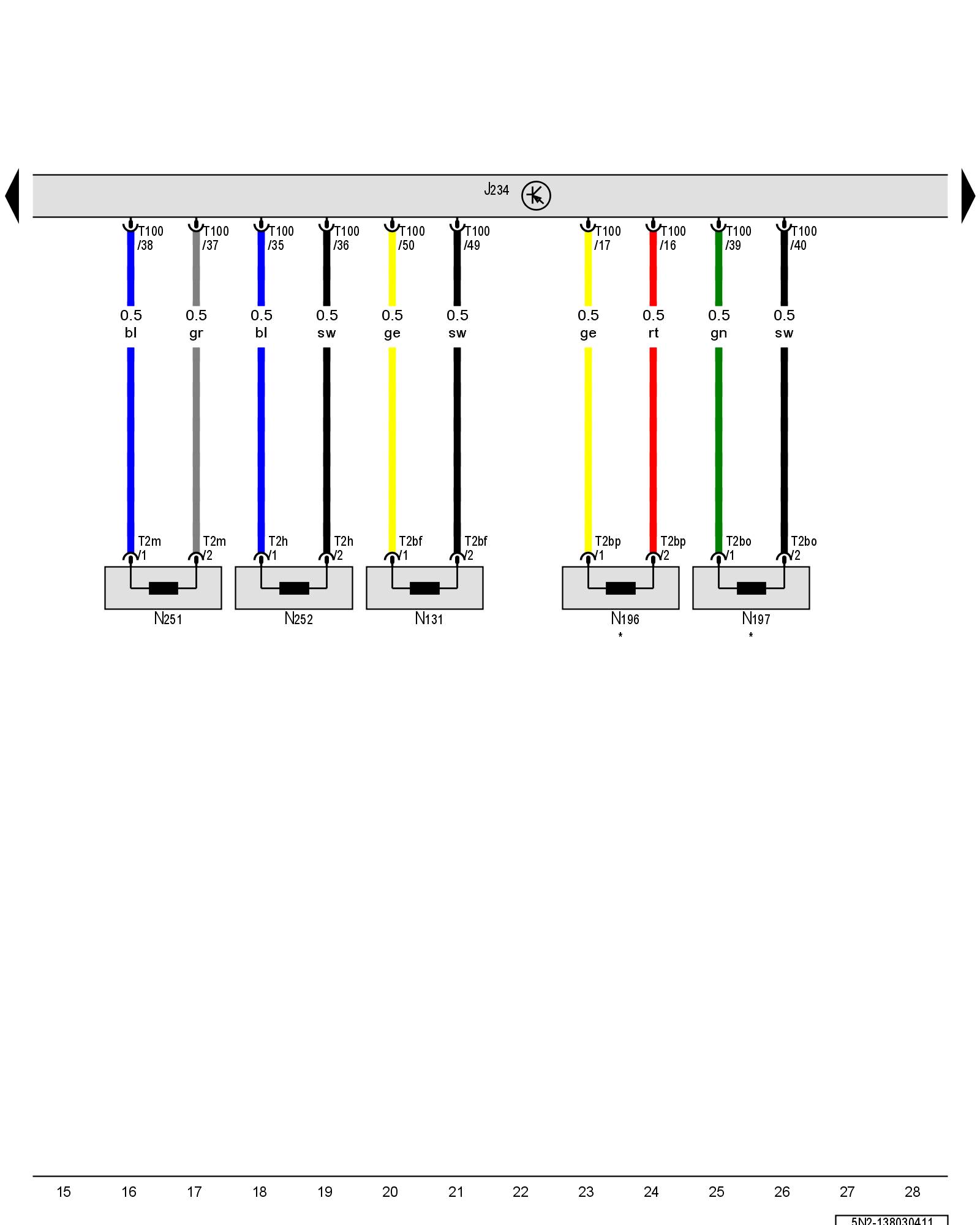

Diagram 138/3 (Tracks 15-28)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


Airbag control module, Front passenger airbag igniter 1, Driver side rear seat belt tensioner igniter, Front passenger side rear seat belt tensioner igniter, Driver head curtain airbag igniter, Front passenger head curtain airbag igniter





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

J234 - Airbag control module, under the center console Control Modules in Pass Compartment [1][2]Air Bag Control Module

N131 - Front passenger airbag igniter 1 Airbag Systems Overview Front Pass Airbag Igniter 1 and 2 -N131- / -N132-

N196 - Driver side rear seat belt tensioner igniter Locations Driver Side Rear Seat Belt Tensioner Igniter -N196-

N197 - Front passenger side rear seat belt tensioner igniter Locations Front Pass Side Rear Seat Belt Tensioner Igniter -N197-

N251 - Driver head curtain airbag igniter Airbag Systems Overview Driver Head Curtain Airbag Igniter -N251-

N252 - Front passenger head curtain airbag igniter Airbag Systems Overview Front Pass Head Curtain Airbag Igniter -N252-

T2bf - Double connector

T2bo - Double connector

T2bp - Double connector

T2h - Double connector

T2m - Double connector

T100 - 100-pin connector

* - Depending on equipment
