Parallel Parking Assistance Overview
Parallel Parking Assistance Overview

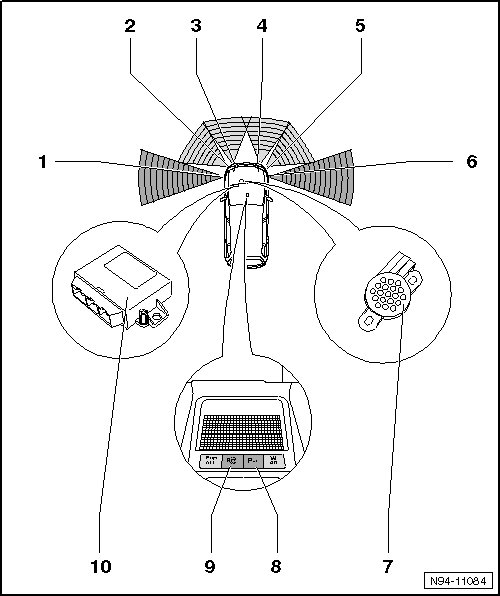

1 Left Front Parallel Parking Assistance Sensor (Vehicle - Left Side) (G568)
• In front bumper cover.
• Removing and installing, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors ] Front and Parallel Parking Assistance Components.
• Checking, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors, Checking ] Testing and Inspection.
2 Left Front Parking Aid Sensor (G255)
• In front bumper cover.
• Removing and installing, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors ] Front and Parallel Parking Assistance Components.
• Checking, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors, Checking ] Testing and Inspection.
3 Left Front Center Parking Aid Sensor (G254)
• In the radiator grille.
• Removing and installing, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors ] Front and Parallel Parking Assistance Components.
• Checking, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors, Checking ] Testing and Inspection.
4 Right Front Center Parking Aid Sensor (G253)
• In the radiator grille.
• Removing and installing, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors ] Front and Parallel Parking Assistance Components.
• Checking, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors, Checking ] Testing and Inspection.
5 Right Front Parking Aid Sensor (G252)
• In front bumper cover.
• Removing and installing, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors ] Front and Parallel Parking Assistance Components.
• Checking, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors, Checking ] Testing and Inspection.
6 Right Front Parallel Parking Assistance Sensor, On The Right Side Of The Vehicle (G569)
• In front bumper cover.
• Removing and installing, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors ] Front and Parallel Parking Assistance Components.
• Checking, refer to => [ Front Parking Aid and Parallel Parking Assistance Sensors, Checking ] Testing and Inspection.
7 Front Parking Aid Warning Buzzer (H22)
• Inside the driver footwell above the relay carrier on the left side for the instrument panel.
• Removing and installing, refer to => [ Front Parking Aid Warning Buzzer ] Front and Parallel Parking Assistance Components.
• Adapting the volume, refer to => [ Front Parking Aid Warning Buzzer With Parallel Parking Assistance, Adjusting Volume ] Testing and Inspection.
• Adapting the tone, refer to => [ Front Parking Aid Warning Buzzer With Parallel Parking Assistance, Adjusting Tone ] Testing and Inspection.
8 Front Parking Aid Button (E266)
• In the center console storage compartment in front of the selector lever.
• Removing and installing, refer to => [ Front Parking Aid Button ] Front and Parallel Parking Assistance Components.
• Checking, refer to => [ Front Parking Aid Button , Checking ] Testing and Inspection.
9 Parallel Parking Assistance Button (E581)
• In the center console storage compartment in front of the selector lever.
• Removing and installing, refer to => [ Parallel Parking Assistance Button ] Front and Parallel Parking Assistance Components.
• Checking, refer to => [ Parallel Parking Assistance Button , Checking ] Testing and Inspection.
10 Parallel Parking Assistance Control Module ( J791)
• Inside the driver footwell above the relay carrier on the left side for the instrument panel.
• Removing and installing, refer to => [ Parallel Parking Assistance Control Module ] Front and Parallel Parking Assistance Components.
• Coding, refer to => [ Parallel Parking Assistance Control Module , Coding ] Testing and Inspection.
• Tightening specification mounting screws: 5 Nm.
