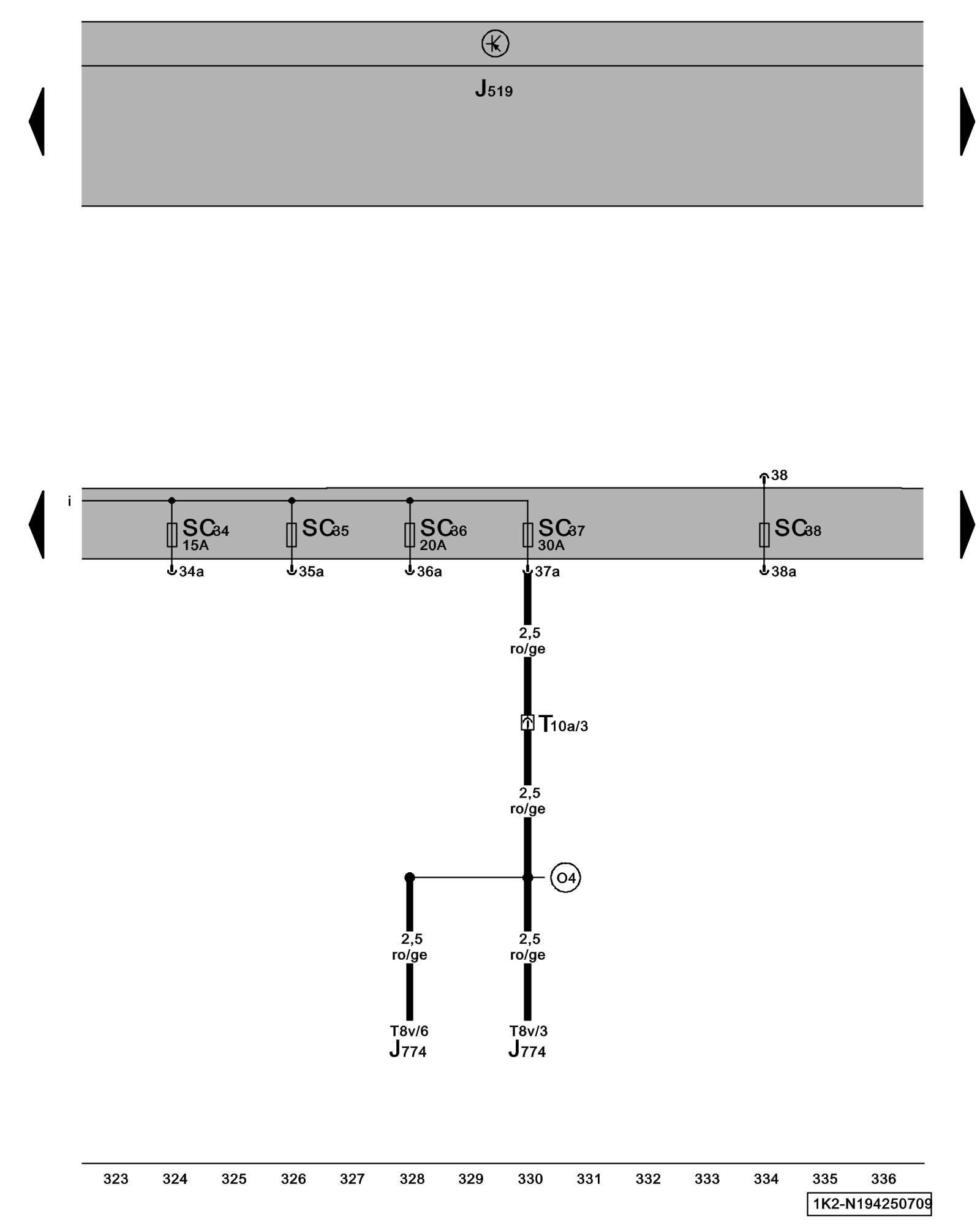

Diagram 194/25 (Tracks 323-336)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


Fuses





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

J519 - Vehicle Electrical System Control Module Locations Locations

J774 - Heated Rear Seats Control Module

SC34 - Fuse 34 (on fuse panel C) Locations

SC35 - Fuse 35 (on fuse panel C) Locations

SC36 - Fuse 36 (on fuse panel C) Locations

SC37 - Fuse 37 (on fuse panel C) Locations

SC38 - Fuse 38 (on fuse panel C) Locations

T8v - 8-Pin Connector

T10a - 10-Pin Connector

(O4) - Plus Connection (30 as) (in heated seats wiring harness)

Previous Diagram 194/24 (Tracks 309-322)

Next Diagram 194/26 (Tracks 337-350)
