01V, 5 SPD. A/T (FWD)



Shift lock solenoid -N110-, removing and installing, 01V, 5 SPD. A/T (FWD)

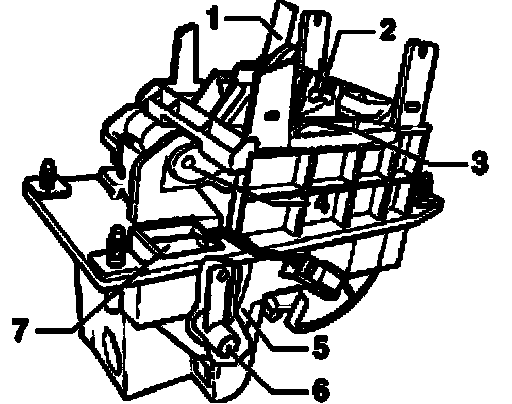

Removing
^ Remove shift mechanism.





^ Remove stop buffer -2- from cable lever.
^ Shift selector lever -1- into Tiptronic position, then remove frame -3-.
^ Shift selector lever into position "2".
^ Lift lever for locking cable -4-, detach from mounting and remove from mounting bracket -5-.
^ Drive out fulcrum pin for locking pawl -6- using punch.
^ Remove shift lock solenoid -7- together with locking pawl -6- upward.

Installing
^ Shift selector lever into position "2".





^ Shift lock solenoid -7- must be installed together with locking pawl from above in mounting bracket -5-.
^ Carefully drive in pin for locking pawl -6-.
^ Place lever for locking cable -4- in mounting bracket -5- until detents can be felt to engage in both mounting positions.
^ Place frame -3- on mounting bracket (reinforced side upward) and insert stop buffer -2- in cable lever.
^ Install shift mechanism.
