Image from Camera for Rear View Monitor is Abnormal
PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM: Image from Camera for Rear View Monitor is Abnormal
- Image from Camera for Rear View Monitor is Abnormal
DESCRIPTION
The display signal from the rear television camera assembly transmits to the navigation receiver assembly.
WIRING DIAGRAM
1. w/o Smart Key System
2. w/ Smart Key System
INSPECTION PROCEDURE
PROCEDURE
1. CONFIRM MODEL C1622
B -- CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER - LUGGAGE COMPARTMENT DOOR OPENER SWITCH)
A -- Continue to next step.
2. CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER - REAR TELEVISION CAMERA) C1622
NG -- REPAIR OR REPLACE HARNESS OR CONNECTOR (NAVIGATION RECEIVER - REAR TELEVISION CAMERA)
OK -- Continue to next step.
3. INSPECT NAVIGATION RECEIVER ASSEMBLY C1622
NG -- REPLACE NAVIGATION RECEIVER ASSEMBLY Removal
OK -- Continue to next step.
4. INSPECT REAR TELEVISION CAMERA ASSEMBLY C1622
NG -- REPLACE REAR TELEVISION CAMERA ASSEMBLY Removal
OK -- PROCEED TO NEXT SUSPECTED AREA SHOWN IN PROBLEM SYMPTOMS TABLE Problem Symptoms Table
5. CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER - LUGGAGE COMPARTMENT DOOR OPENER SWITCH) C1622
NG -- REPLACE HARNESS OR CONNECTOR (NAVIGATION RECEIVER - LUGGAGE COMPARTMENT DOOR OPENER SWITCH)
OK -- Continue to next step.
6. INSPECT NAVIGATION RECEIVER ASSEMBLY C1622
NG -- REPLACE NAVIGATION RECEIVER ASSEMBLY Removal
OK -- Continue to next step.
7. INSPECT REAR TELEVISION CAMERA ASSEMBLY C1622
NG -- REPLACE LUGGAGE COMPARTMENT DOOR OPENER OUTER SWITCH
OK -- PROCEED TO NEXT SUSPECTED AREA SHOWN IN PROBLEM SYMPTOMS TABLE Problem Symptoms Table
8. REPLACE LUGGAGE COMPARTMENT DOOR OPENER OUTER SWITCH
(a) Replace the luggage compartment door opener outer switch with a new or normally functioning one Removal.
NEXT -- Continue to next step.
9. CONFIRM SYMPTOMS
(a) Check if the same malfunction recurs when the rear view monitor screen is displayed.

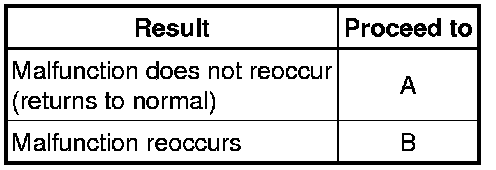

Result:
B -- REPLACE REAR TELEVISION CAMERA ASSEMBLY Removal
A -- END
