Replacement (from 12/2010)
U660E AUTOMATIC TRANSAXLE: DIFFERENTIAL OIL SEAL: REPLACEMENT
1. DRAIN AUTOMATIC TRANSAXLE FLUID Removal (from 12/2010)
2. REMOVE FRONT WHEELS
HINT
Use the same procedures as described for the LH side.
3. REMOVE FRONT AXLE SHAFT NUT LH Removal
4. REMOVE FRONT AXLE SHAFT NUT RH
HINT
Use the same procedures as described for the LH side.
5. SEPARATE FRONT STABILIZER LINK ASSEMBLY LH Removal
6. SEPARATE FRONT STABILIZER LINK ASSEMBLY RH
HINT
Use the same procedures as described for the LH side.
7. SEPARATE FRONT SPEED SENSOR LH Removal
8. SEPARATE FRONT SPEED SENSOR RH
HINT
Use the same procedures as described for the LH side.
9. SEPARATE TIE ROD END SUB-ASSEMBLY LH Removal
10. SEPARATE TIE ROD END SUB-ASSEMBLY RH
HINT
Use the same procedures as described for the LH side.
11. SEPARATE FRONT SUSPENSION ARM SUB-ASSEMBLY LOWER NO. 1 LH Removal
12. SEPARATE FRONT SUSPENSION ARM SUB-ASSEMBLY LOWER NO. 1 RH
HINT
Use the same procedures as described for the LH side.
13. SEPARATE FRONT AXLE ASSEMBLY LH Removal
14. SEPARATE FRONT AXLE ASSEMBLY RH
HINT
Use the same procedures as described for the LH side.
15. REMOVE FRONT DRIVE SHAFT ASSEMBLY LH Removal
16. REMOVE FRONT DRIVE SHAFT ASSEMBLY RH Removal
17. SECURE FRONT AXLE HUB SUB-ASSEMBLY LH Removal

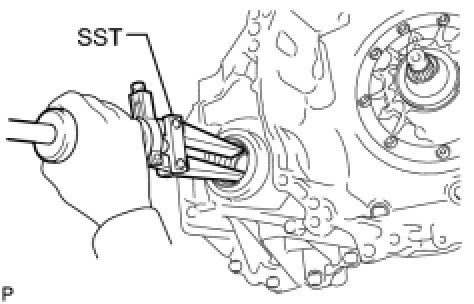

18. REMOVE TRANSAXLE CASE OIL SEAL
(a) Using SST, remove the transaxle case oil seal from the automatic transaxle assembly.
SST : 09308-00010

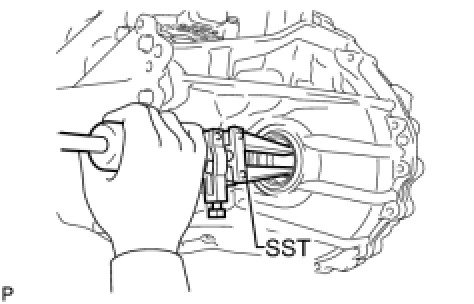

19. REMOVE FRONT TRANSAXLE CASE OIL SEAL
(a) Using SST, remove the front transaxle case oil seal from the automatic transaxle assembly.
SST : 09308-00010

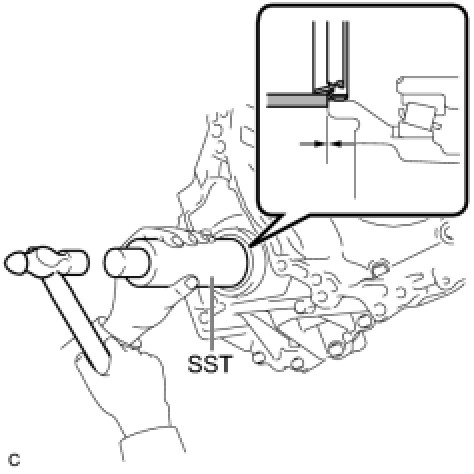

20. INSTALL TRANSAXLE CASE OIL SEAL
(a) Using SST and a hammer, install a new transaxle case oil seal to the automatic transaxle assembly.
SST : 09316-10010
SST : 09950-70010
09951-07100
Oil seal installation depth:
-0.5 to 0.5 mm (-0.020 to 0.020 in.)
(b) Coat the lip of the oil seal with MP grease.

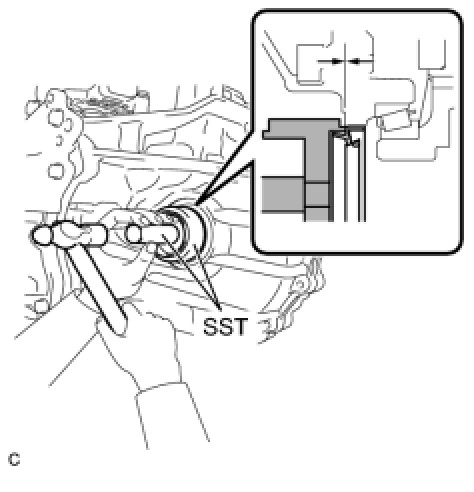

21. INSTALL FRONT TRANSAXLE CASE OIL SEAL
(a) Using SST and a hammer, install a new front transaxle case oil seal to the automatic transaxle assembly.
SST : 09308-14010
Oil seal installation depth:
-0.5 to 0.5 mm (-0.020 to 0.020 in.)
(b) Coat the lip of the oil seal with MP grease.
22. INSTALL FRONT DRIVE SHAFT ASSEMBLY LH Installation (from 12/2010)
23. INSTALL FRONT DRIVE SHAFT ASSEMBLY RH Installation (from 12/2010)
24. INSTALL FRONT AXLE ASSEMBLY LH Installation (from 12/2010)
25. INSTALL FRONT AXLE ASSEMBLY RH
HINT
Use the same procedures as described for the LH side.
26. INSTALL FRONT SUSPENSION ARM SUB-ASSEMBLY LOWER NO. 1 LH Installation (from 12/2010)
27. INSTALL FRONT SUSPENSION ARM SUB-ASSEMBLY LOWER NO. 1 RH
HINT
Use the same procedures as described for the LH side.
28. INSTALL TIE ROD END SUB-ASSEMBLY LH Installation (from 12/2010)
29. INSTALL TIE ROD END SUB-ASSEMBLY RH
HINT
Use the same procedures as described for the LH side.
30. INSTALL FRONT SPEED SENSOR LH Installation (from 12/2010)
31. INSTALL FRONT SPEED SENSOR RH
HINT
Use the same procedures as described for the LH side.
32. INSTALL FRONT STABILIZER LINK ASSEMBLY LH Installation (from 12/2010)
33. INSTALL FRONT STABILIZER LINK ASSEMBLY RH
HINT
Use the same procedures as described for the LH side.
34. INSTALL FRONT AXLE SHAFT NUT LH Installation (from 12/2010)
35. INSTALL FRONT AXLE SHAFT NUT RH
HINT
Use the same procedures as described for the LH side.
36. INSTALL FRONT WHEELS Installation (from 12/2010)
37. ADD AUTOMATIC TRANSAXLE FLUID
HINT
Procedures.
38. ADJUST FRONT WHEEL ALIGNMENT
HINT
Adjustment (from 12/2010).
39. INSPECT ABS SPEED SENSOR SIGNAL
HINT
Test Mode Procedure (from 12/2010).
