Engine Compartment Connectors and Relay Block No.2
Connector Locations - Engine Room:

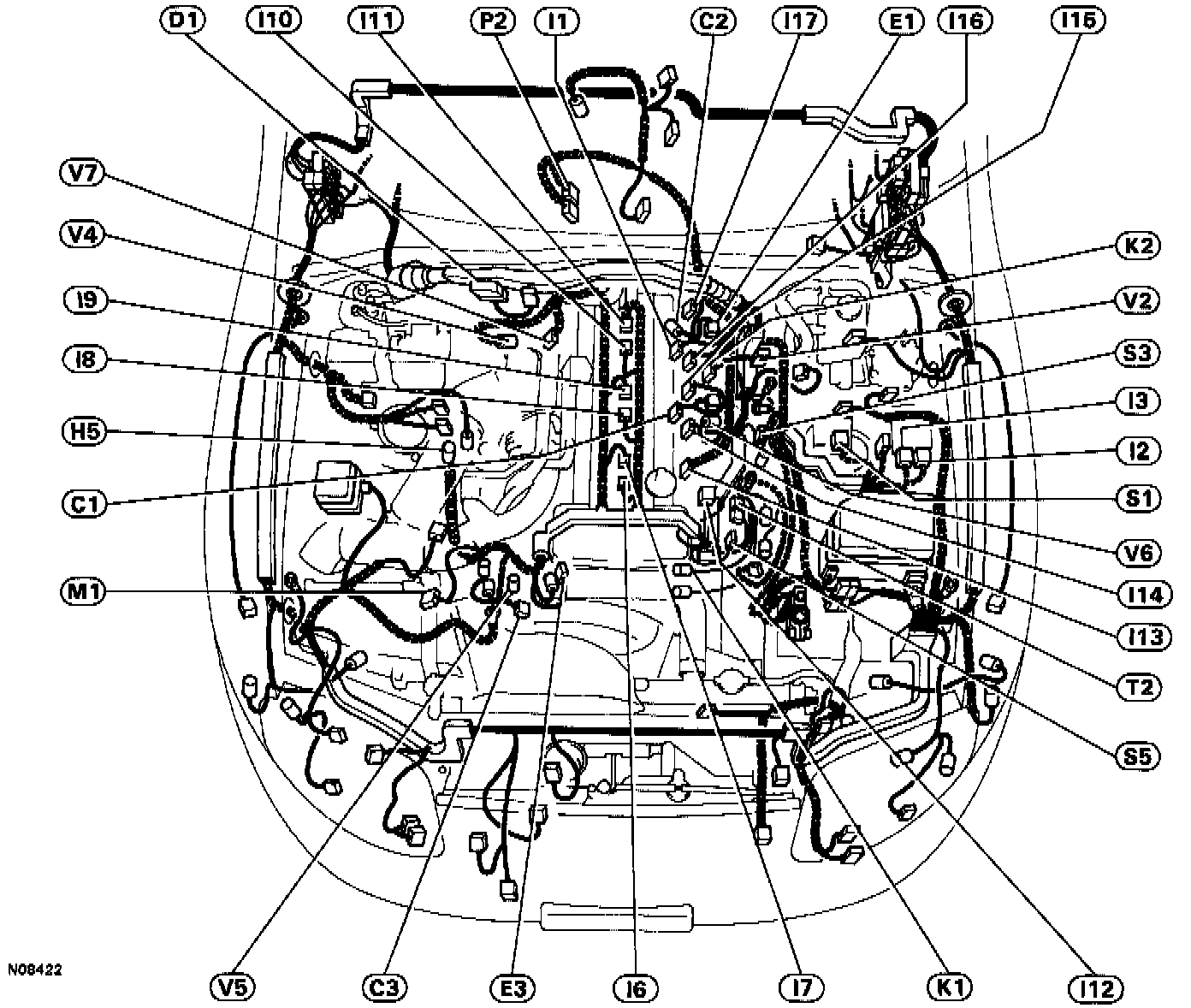

CONNECTOR LOCATIONS - PART 1
Fuel Injectors,o2 Sensor, Igniter, MAF Meter, PNP Switch, Knock Sensor, Throttle Position Sensors, IAC Valve, VSV's:

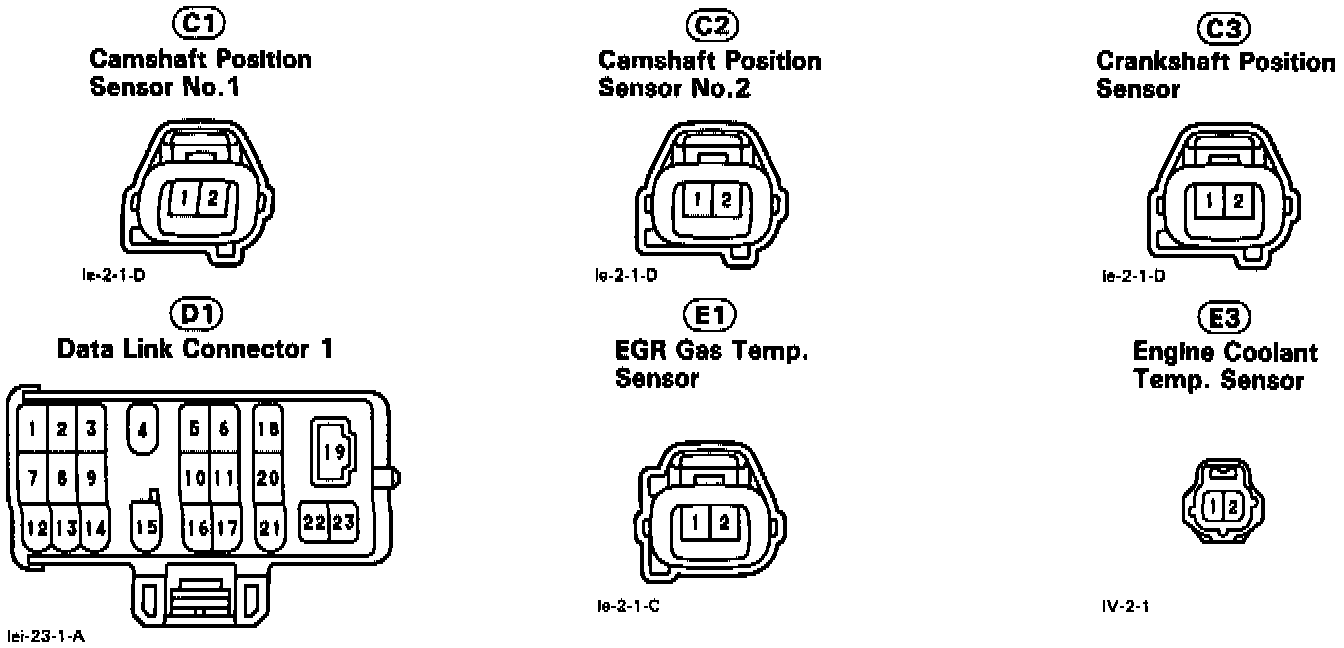

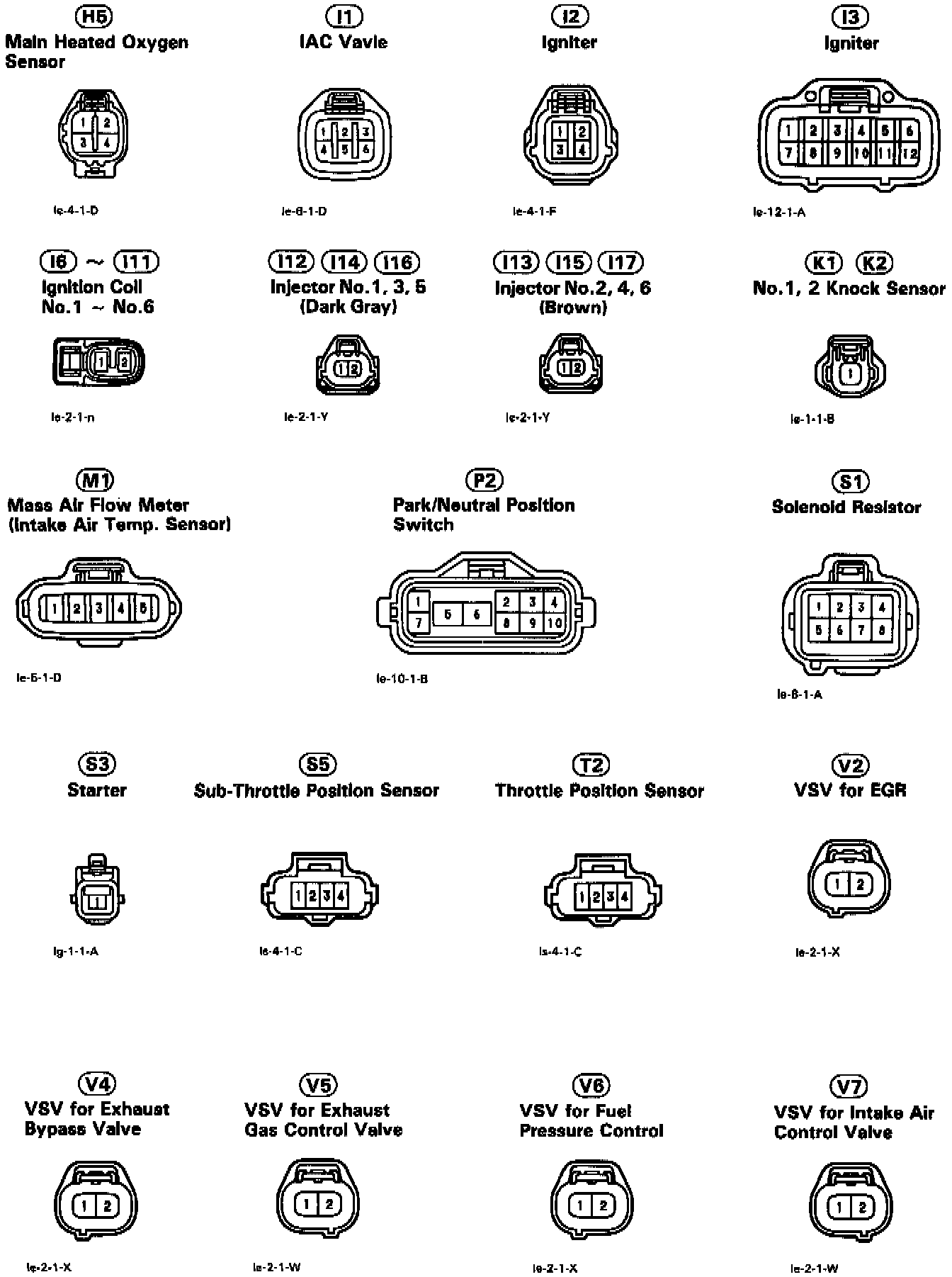

CONNECTOR VIEWS - PART 1

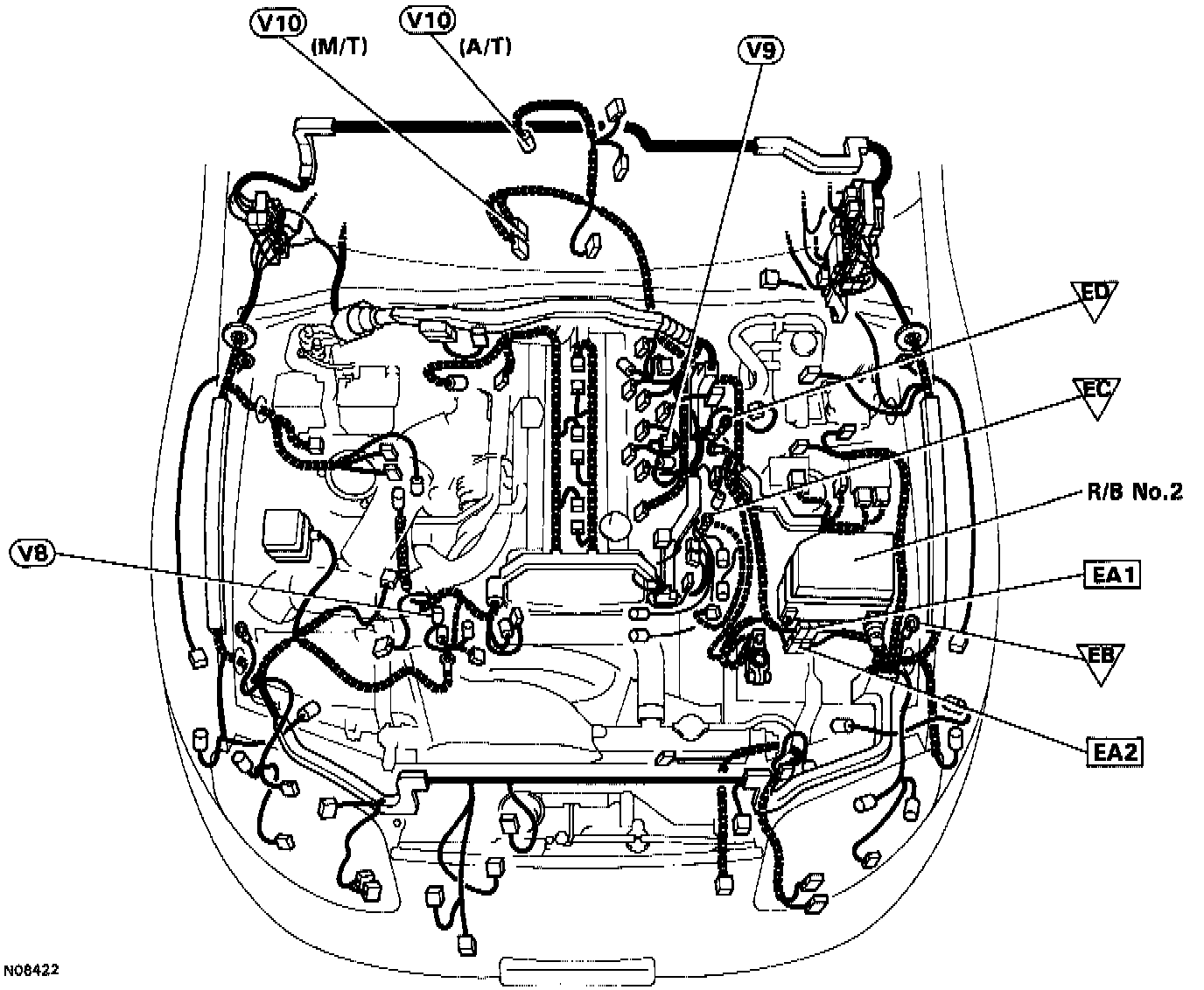

CONNECTOR LOCATIONS - PART 2
Turbo Pressure Sensor, VSS No.1, VSV For Wastegate:

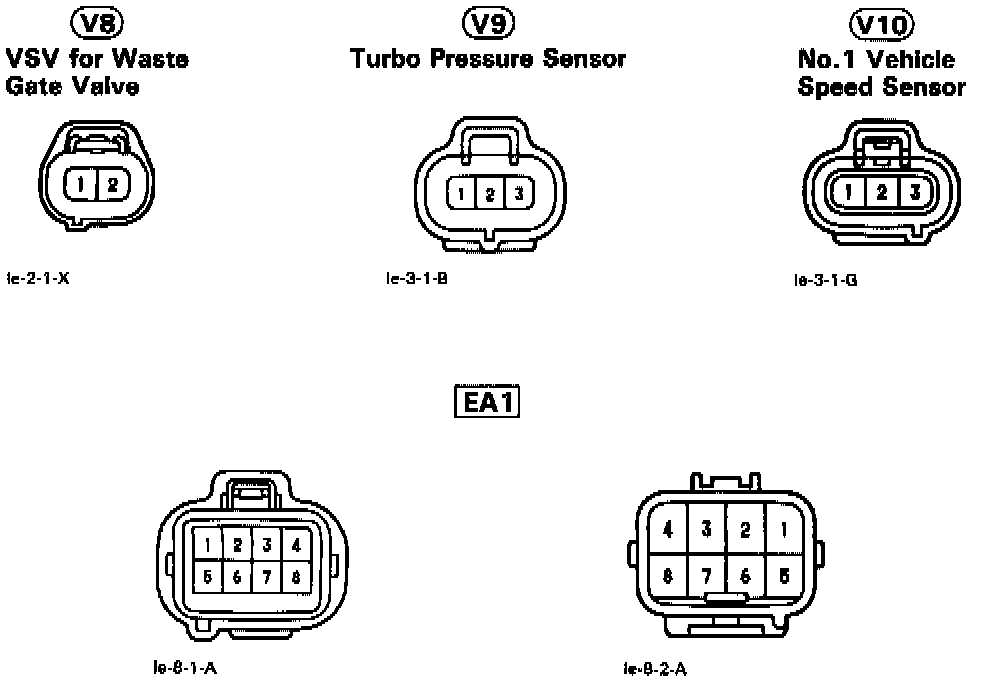

CONNECTOR VIEWS - PART 2

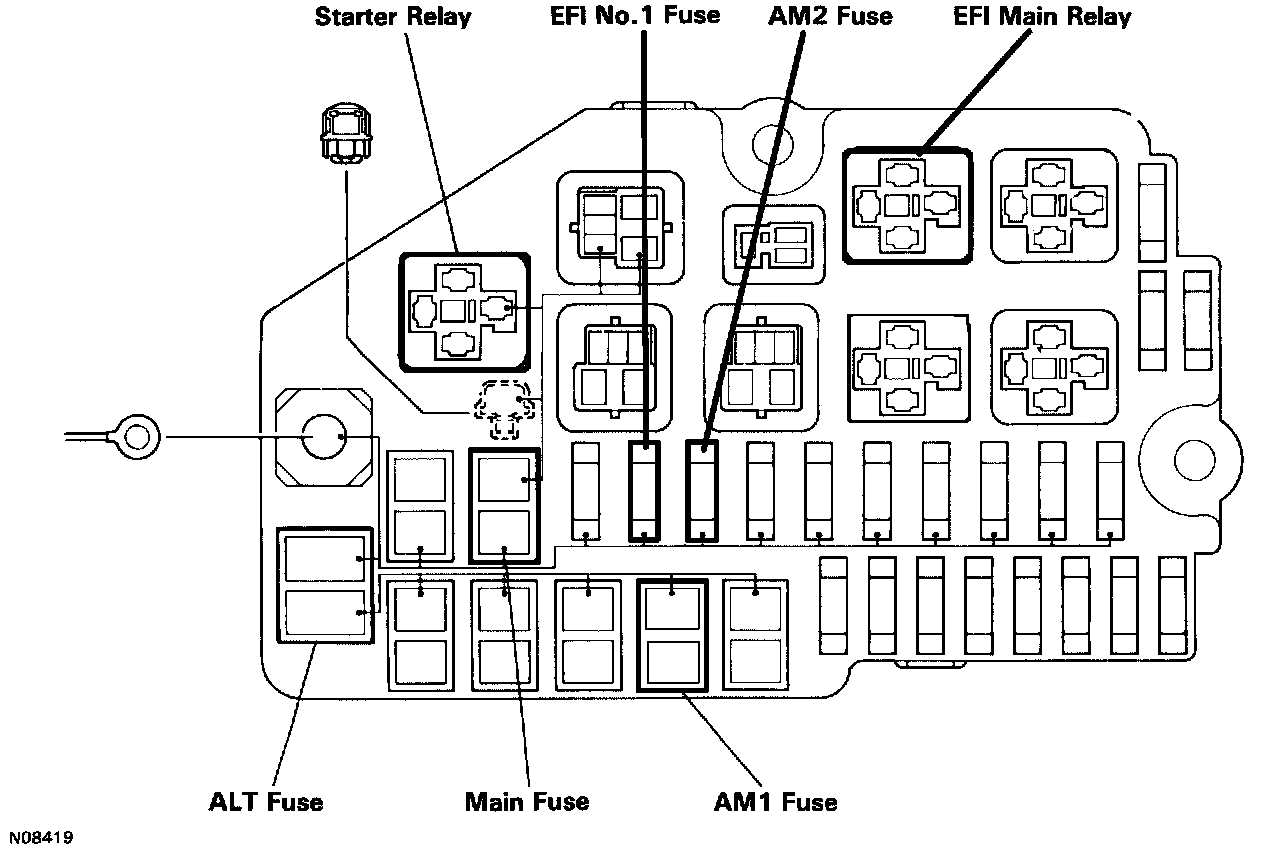

Layout Of Relay Block (R/B No.2):
LAYOUT OF FUSE AND RELAY BLOCK - R/B NO.2
