Oxygen Sensor: Locations

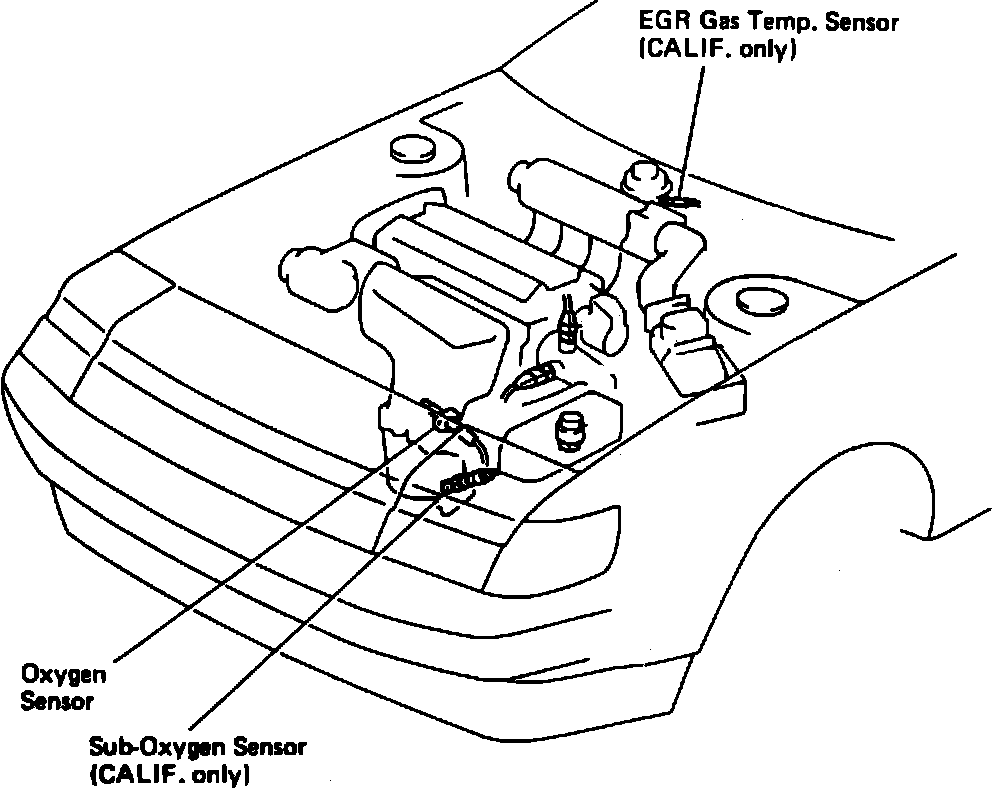

Fig. 97 Oxygen Sensor Locations:
Main Oxygen Sensor: Lower LH side of engine, in exhaust manifold
Sub-Oxygen Sensor: Lower LH side of engine, in outlet flange of main TWC
