Air Door Cable: Adjustments

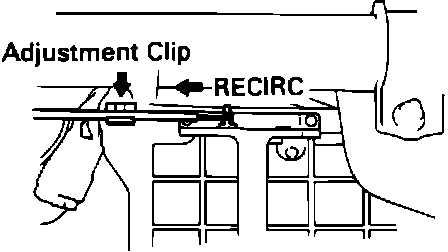

AIR INLET DAMPERAir Inlet Damper Adjustment:
Set air inlet damper and control lever to "RECIRC." Clamp cable in place.

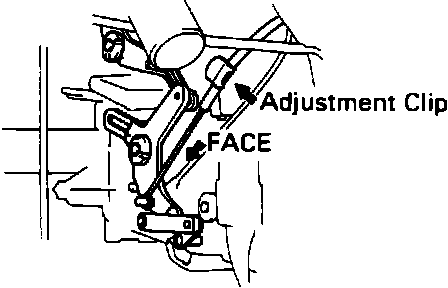

MODE SELECTOR DAMPER
Mode Selector Damper Adjustment:
Set mode selector damper and control lever to "FACE." Clamp cable in place.

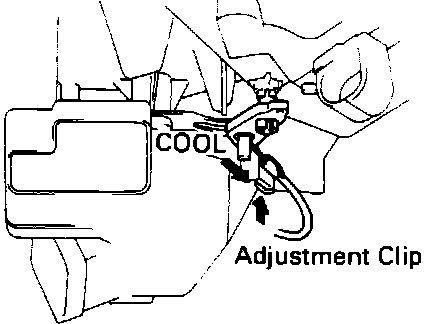

AIR MIX DAMPER
Air Mix Damper Adjustment:
Set air mix damper and control lever to "COOL." Clamp cable in place.

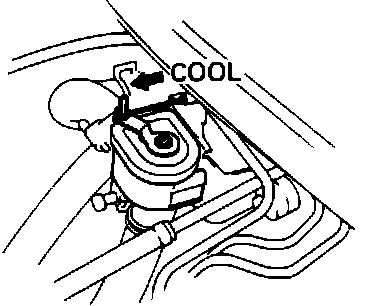

WATER VALVE
Water Valve Adjustment:
1. Set water valve and control lever at "COOL."
2. While pushing outer cable in "COOL" direction, clamp outer cable to water valve bracket.
TEST CONTROL CABLE OPERATION
Move control levers back and forth. Check for stiffness and binding through the full range of movement.
