P0456

DTC P0456 - EVAPORATIVE EMISSION CONTROL SYSTEM LEAK DETECTED (VERY SMALL LEAK)

DTC DETECTING CONDITION
Two consecutive driving cycles with fault

TROUBLE SYMPTOM
- Gasoline smell
- There is a hole of more than 0.5 mm (0.020 in) dia. in evaporation system or fuel tank.

CAUTION: After repair or replacement of faulty parts, conduct Clear Memory Mode and Inspection Mode.

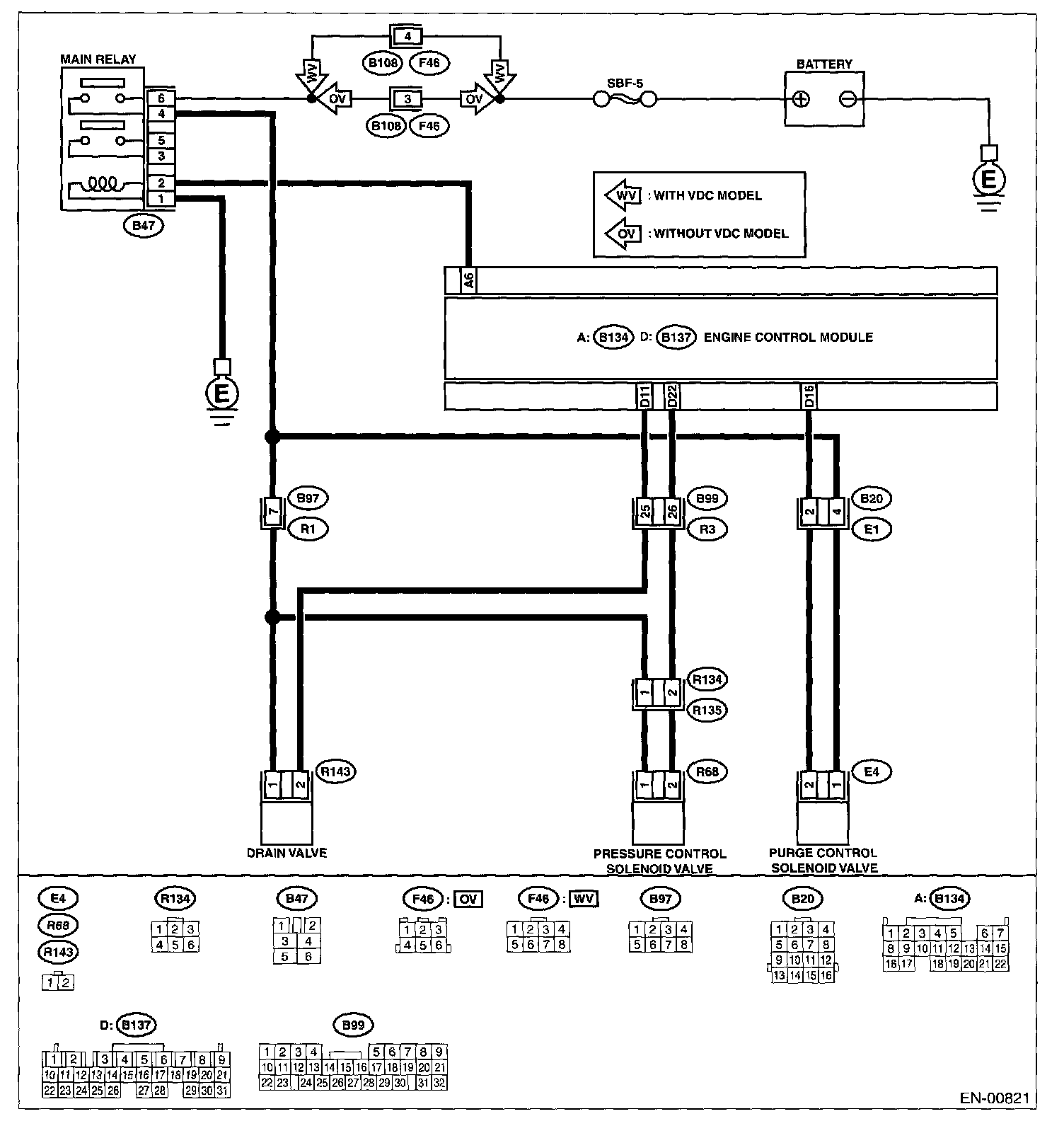

Wiring Diagram:




WIRING DIAGRAM

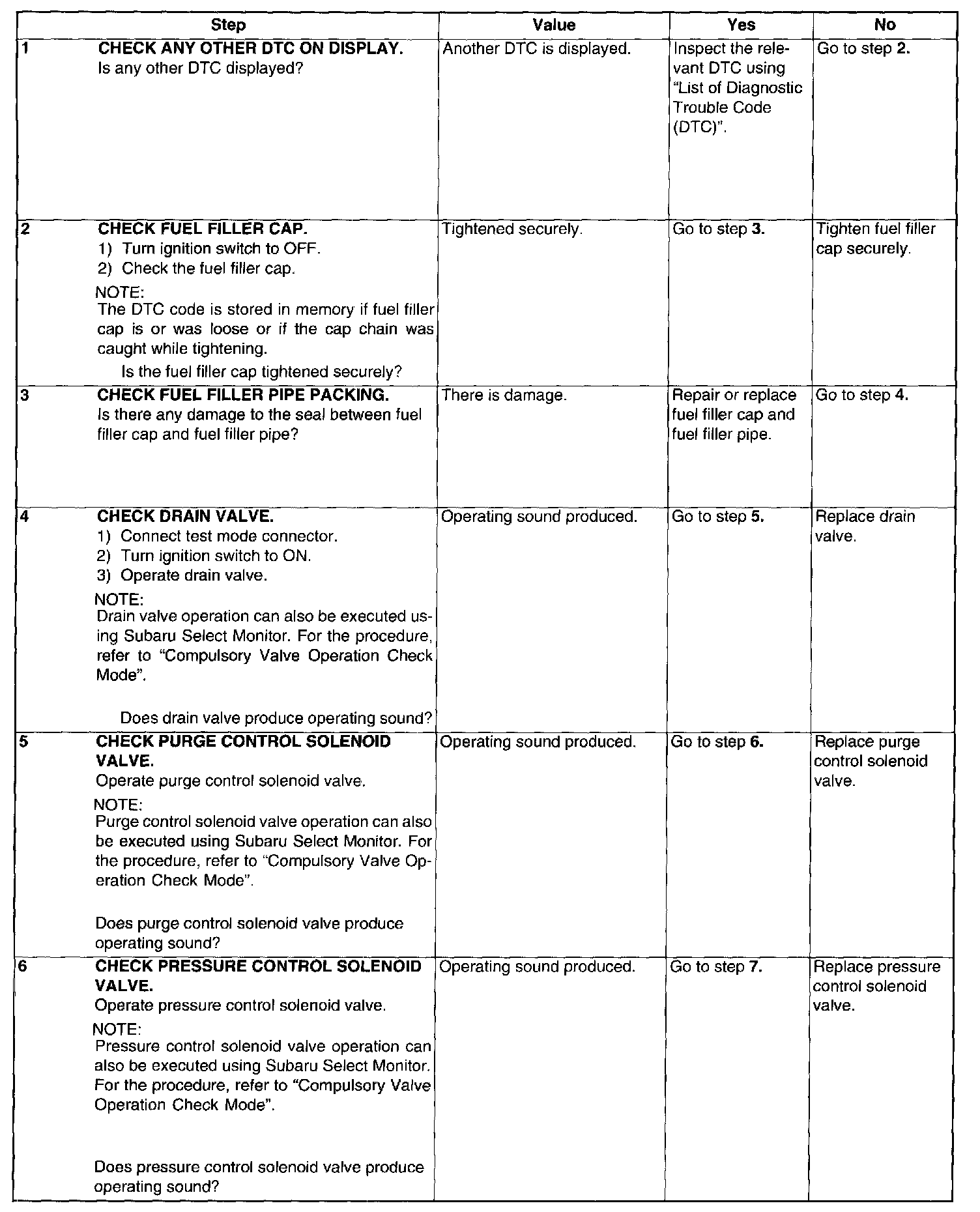

Step 1 - 6:

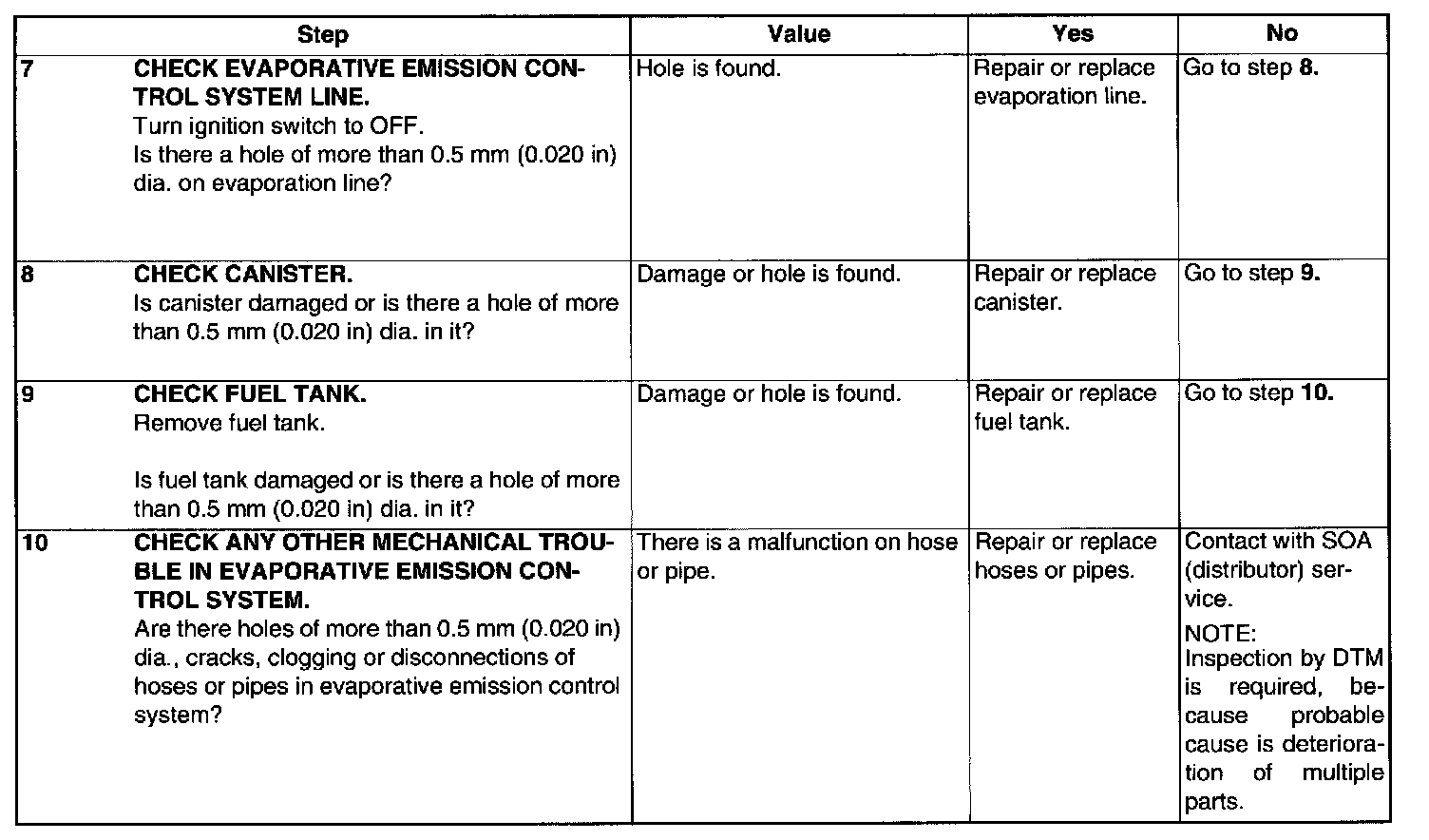

Step 7 - 10:
