Open Circuit In Motor Relay Circuit

TROUBLE CODE 52 -OPEN CIRCUIT IN MOTOR RELAY CIRCUIT-

DIAGNOSIS:
- Faulty motor
- Faulty motor relay
- Faulty harness connector
TROUBLE SYMPTOM:
- ABS does not operate.

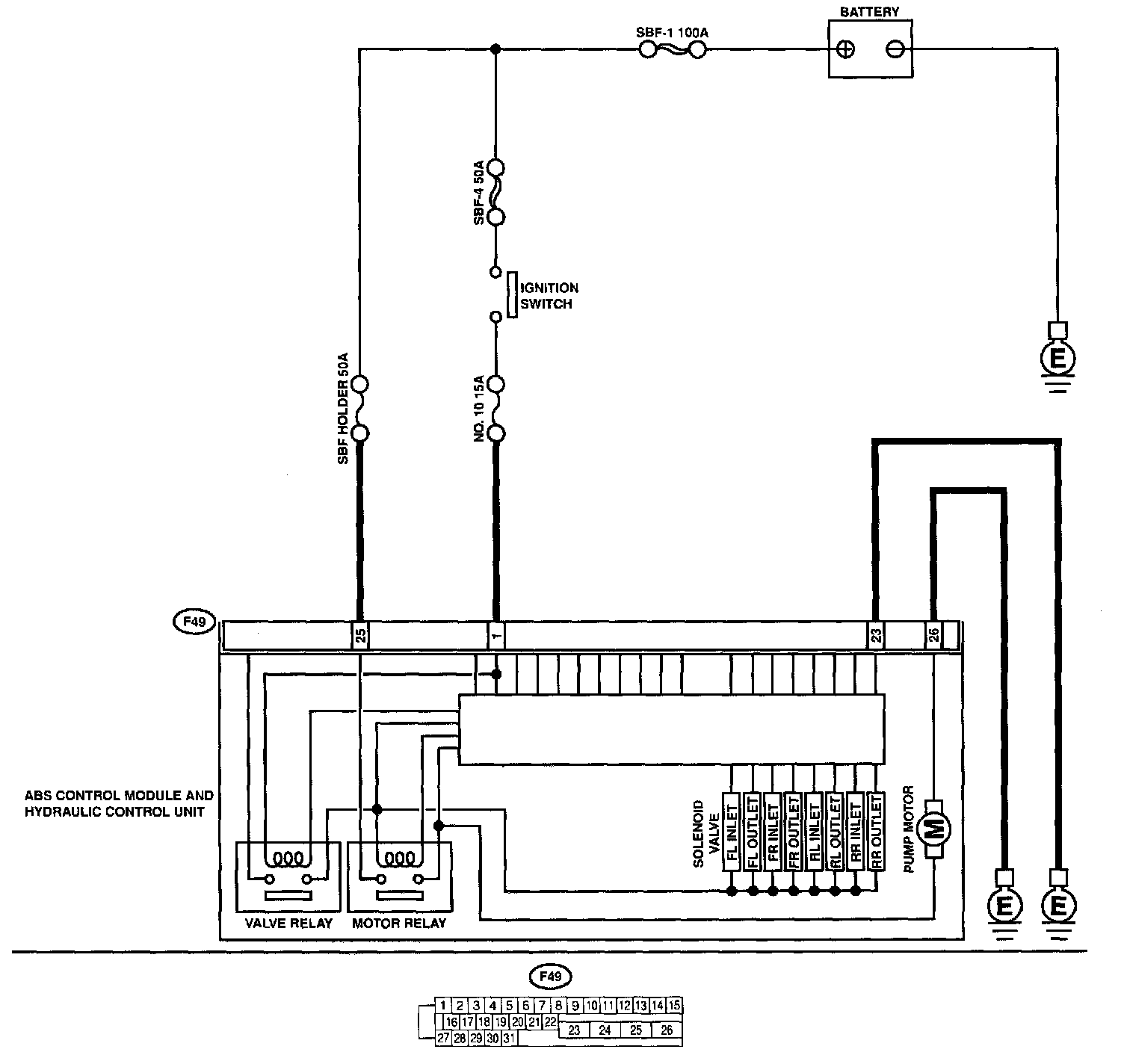

WIRING DIAGRAM:

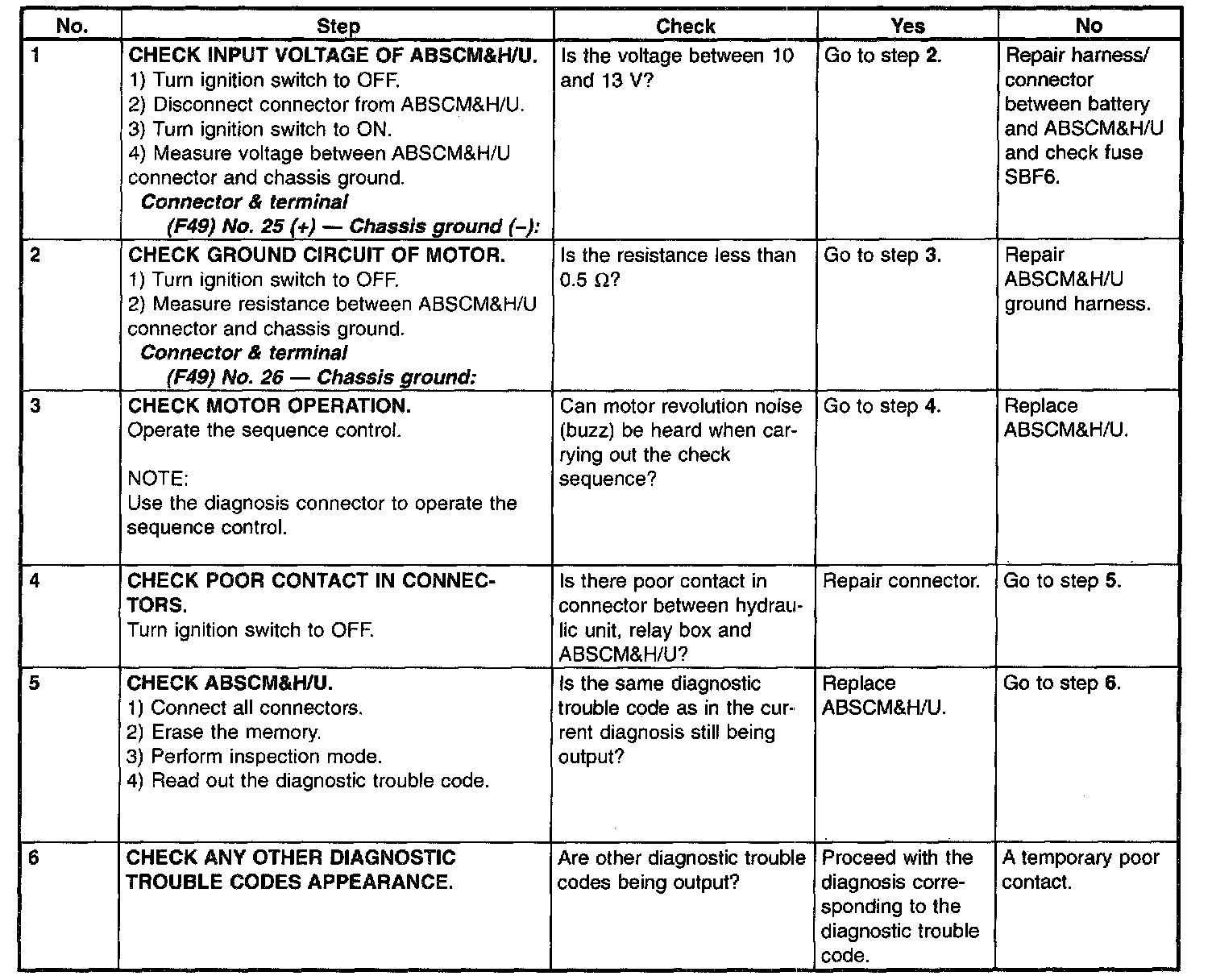

PROCEDURE:
