Vdc System Trouble Code Charts For Warning Light Codes
U: TROUBLE CODE 32 (FRONT RH OUTLET) ABNORMAL OUTLET AND SUCTION SOLENOID VALVE CIRCUIT(S)V: TROUBLE CODE 34 (FRONT LH OUTLET) ABNORMAL OUTLET AND SUCTION SOLENOID VALVE CIRCUIT(S)
W: TROUBLE CODE 36 (REAR RH OUTLET) ABNORMAL OUTLET AND SUCTION SOLENOID VALVE CIRCUIT(S)
X: TROUBLE CODE 38 (REAR LH OUTLET) ABNORMAL OUTLET AND SUCTION SOLENOID VALVE CIRCUIT(S)
Y: TROUBLE CODE 63 (PRIMARY SUCTION) ABNORMAL OUTLET AND SUCTION SOLENOID VALVE CIRCUIT(S)
Z: TROUBLE CODE 64 (SECONDARY SUCTION) ABNORMAL OUTLET AND SUCTION SOLENOID VALVE CIRCUIT(S)
DIAGNOSIS:
- Faulty harness/connector
- Faulty solenoid valve in VDCH/U
TROUBLE SYMPTOM:
- ABS does not operate.
- VDC does not operate.

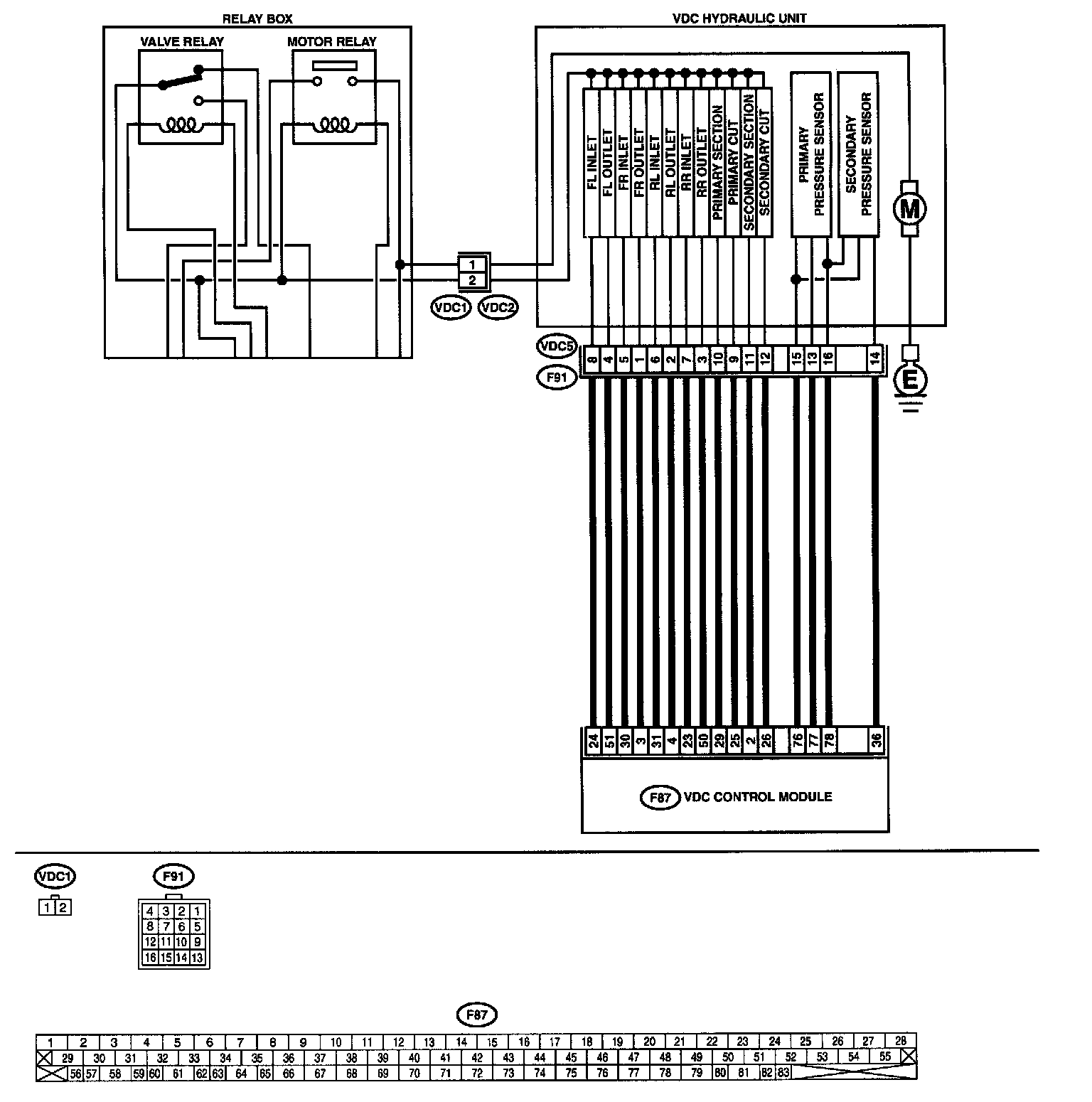

WIRING DIAGRAM
PROCEDURE:

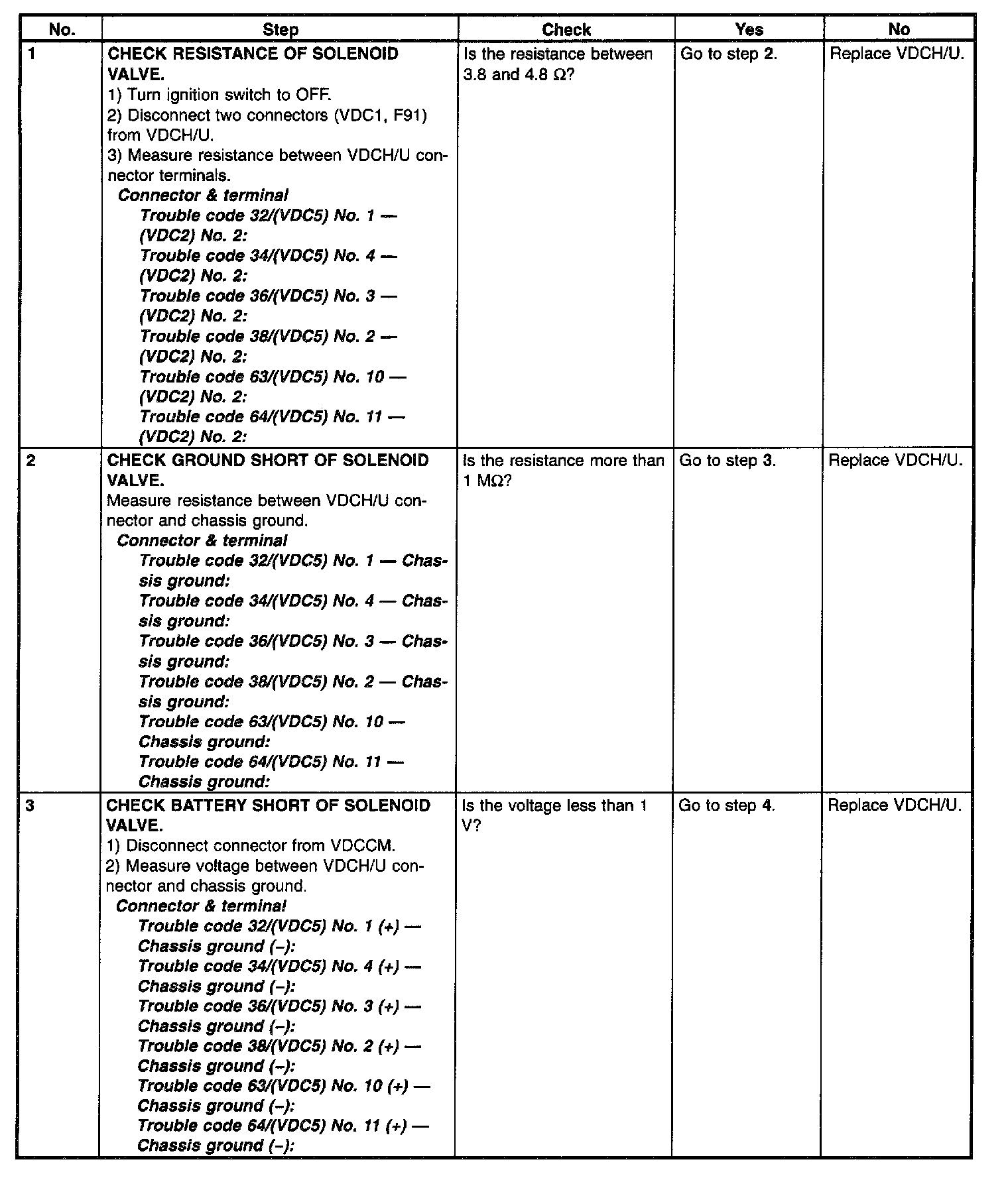

Part 1 of 3

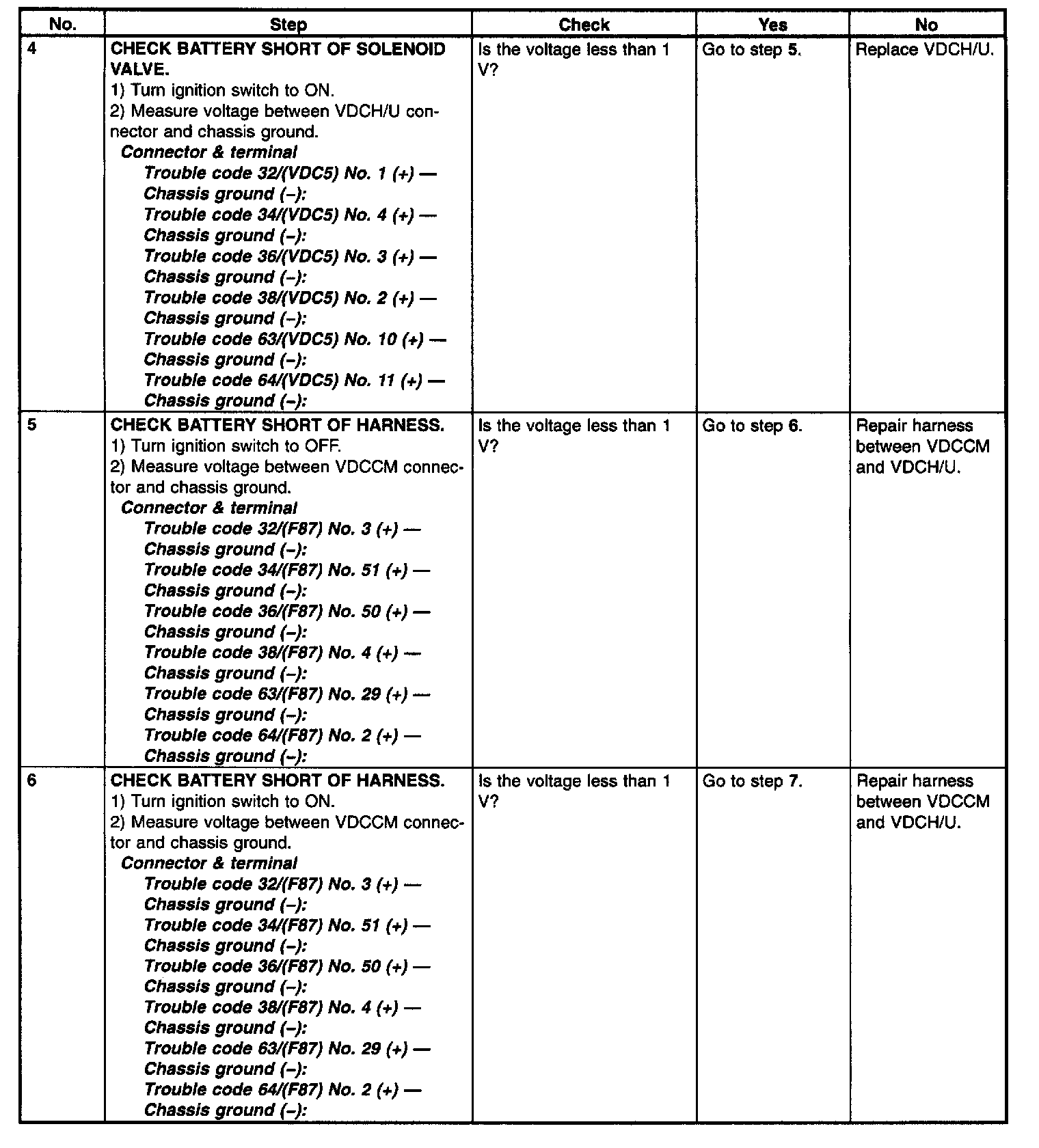

Part 2 of 3

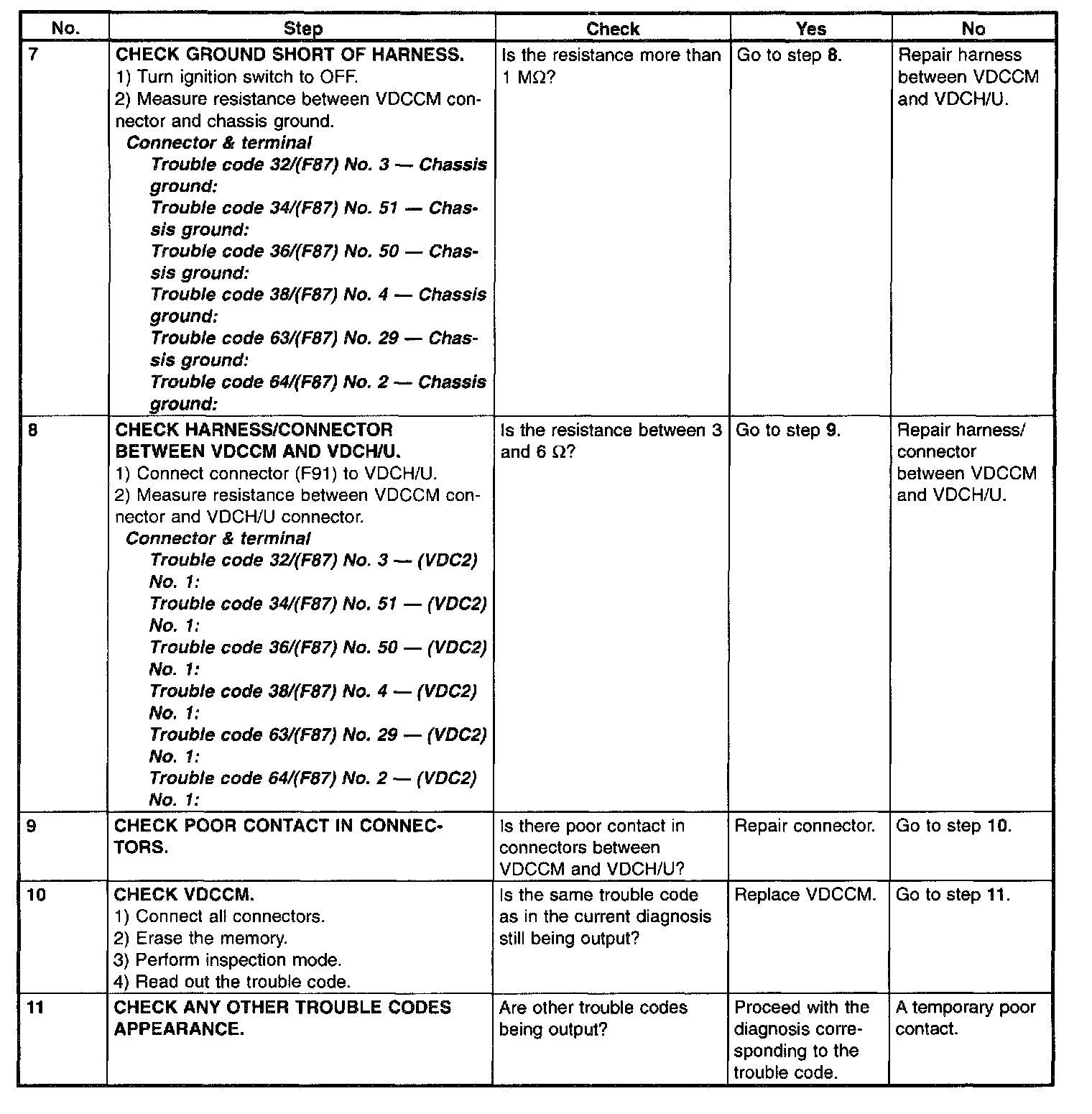

Part 3 of 3
