No Start Testing (Engine Starting Failure)

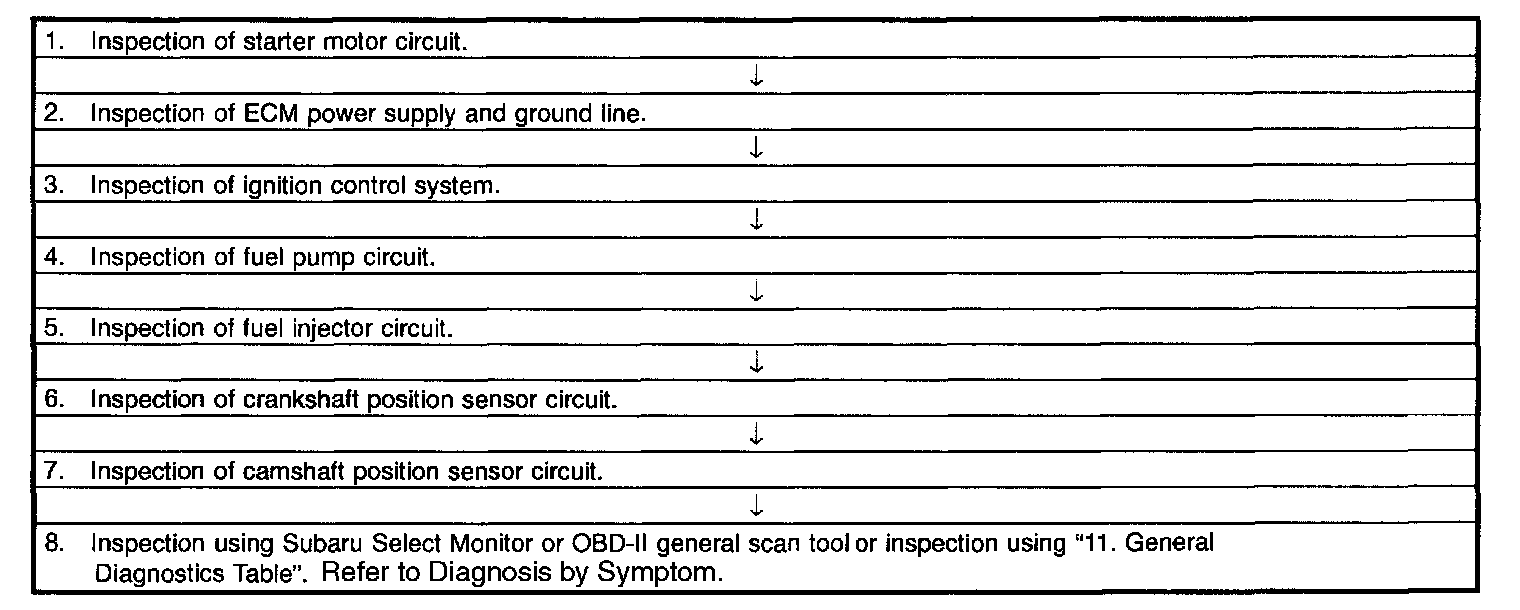

BASIC DIAGNOSTICS CHART

STARTER MOTOR CIRCUIT

CAUTION: After repair or replacement of faulty parts, conduct CLEAR MEMORY MODE and INSPECTION MODE. Refer To How To Clear Diagnostic Trouble Codes.

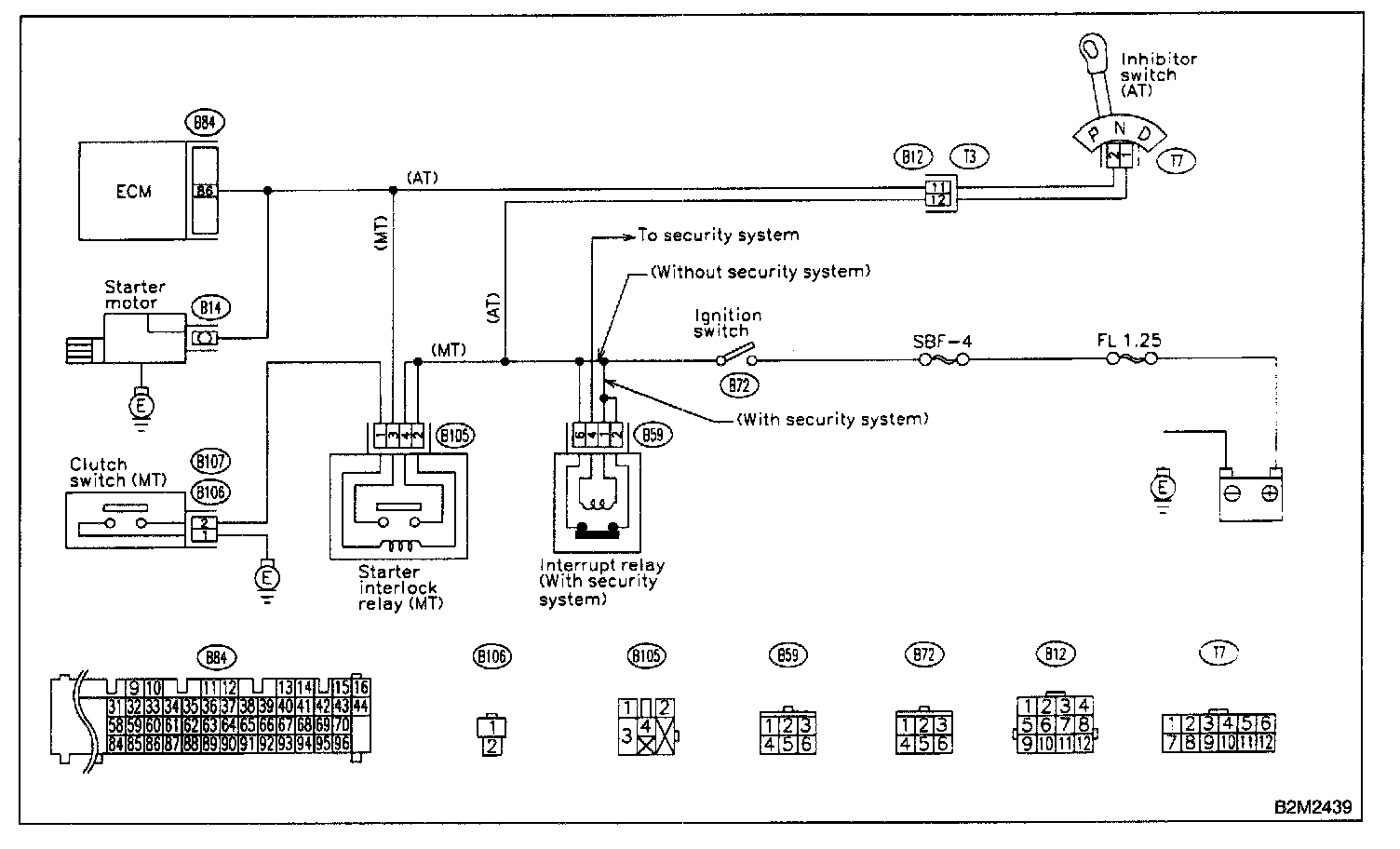

WIRING DIAGRAM

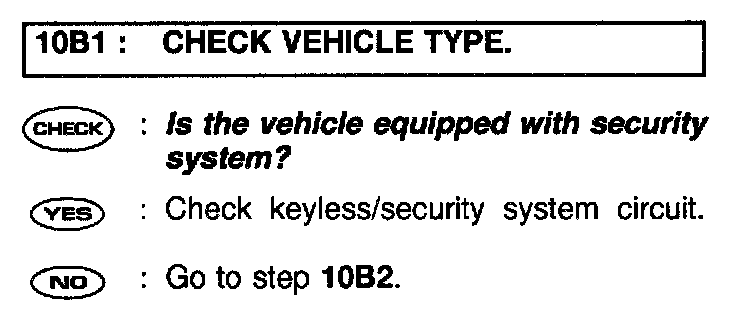

Step 10B1:




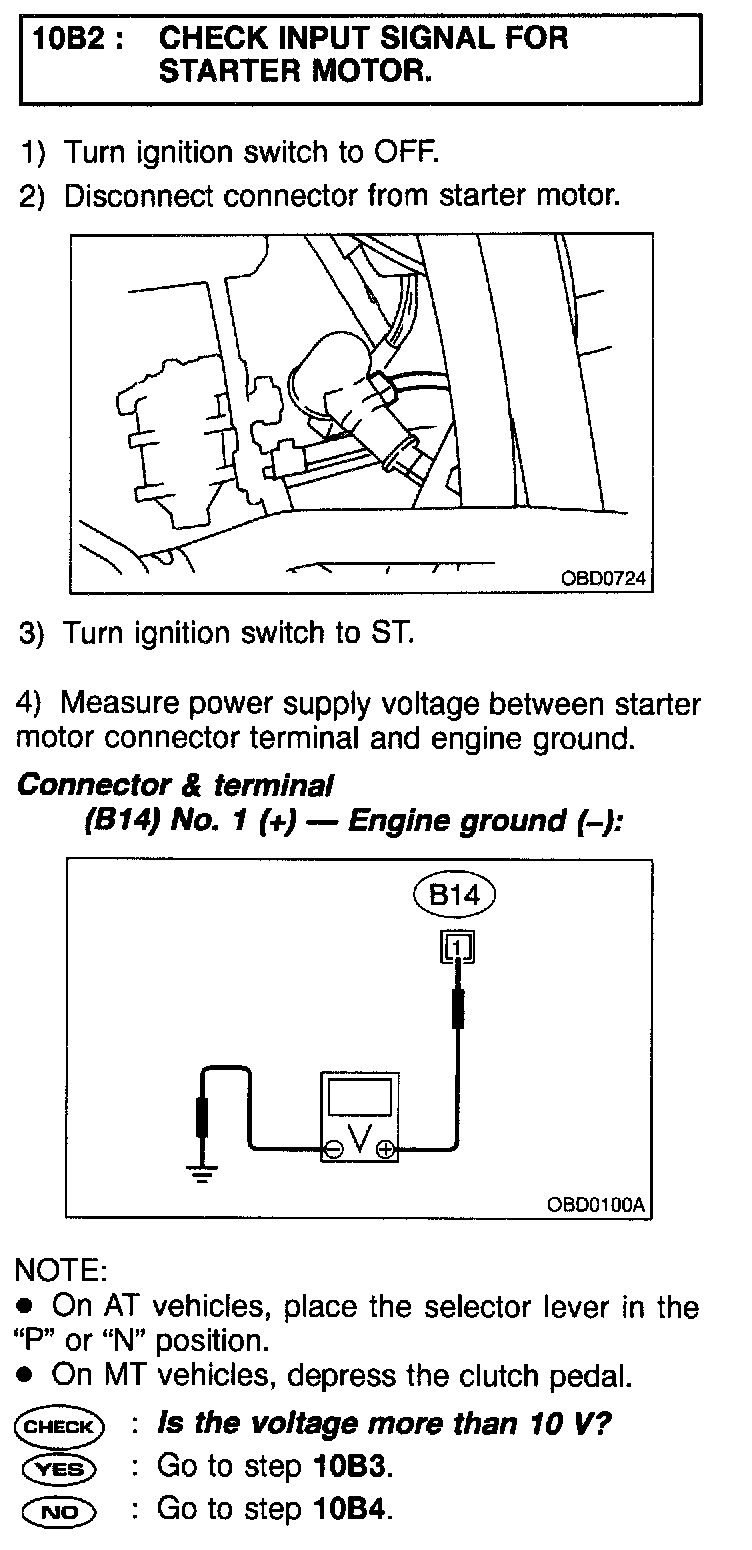

Step 10B2:

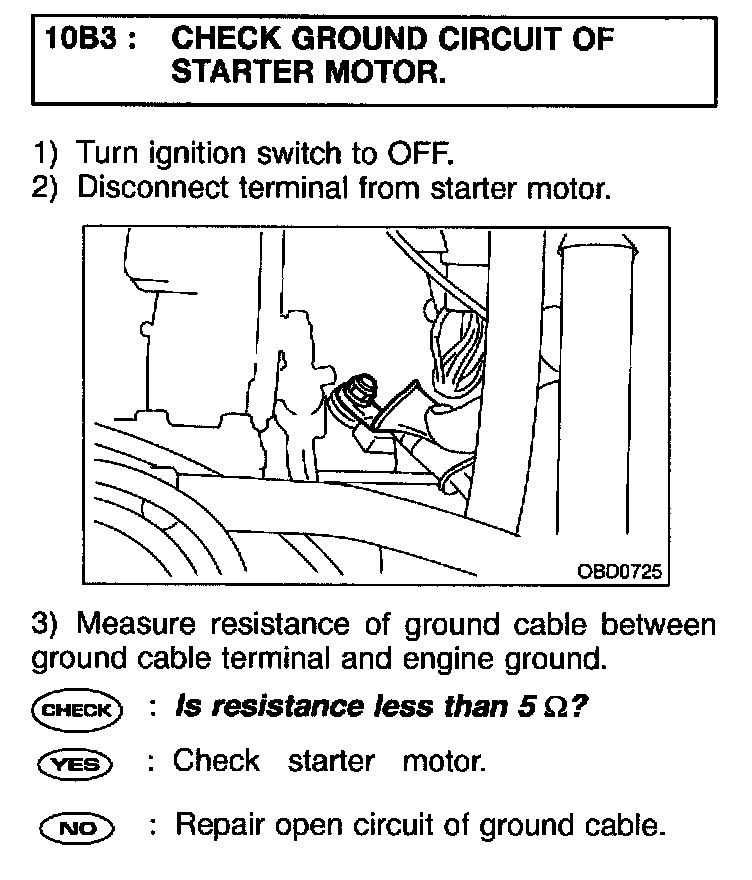

Step 10B3:

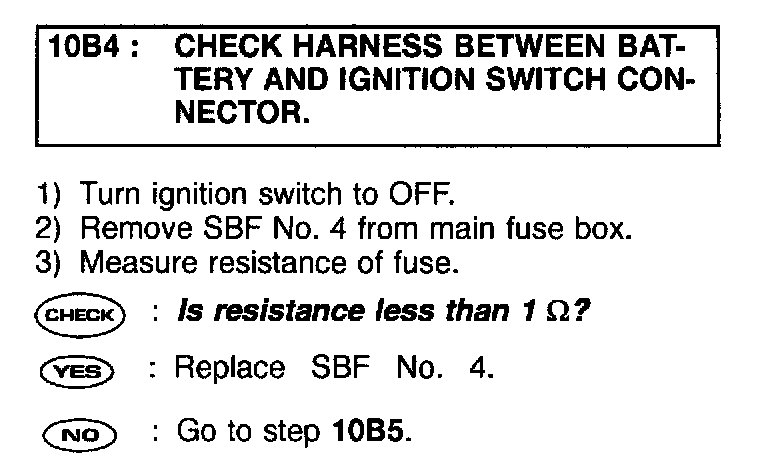

Step 10B4:




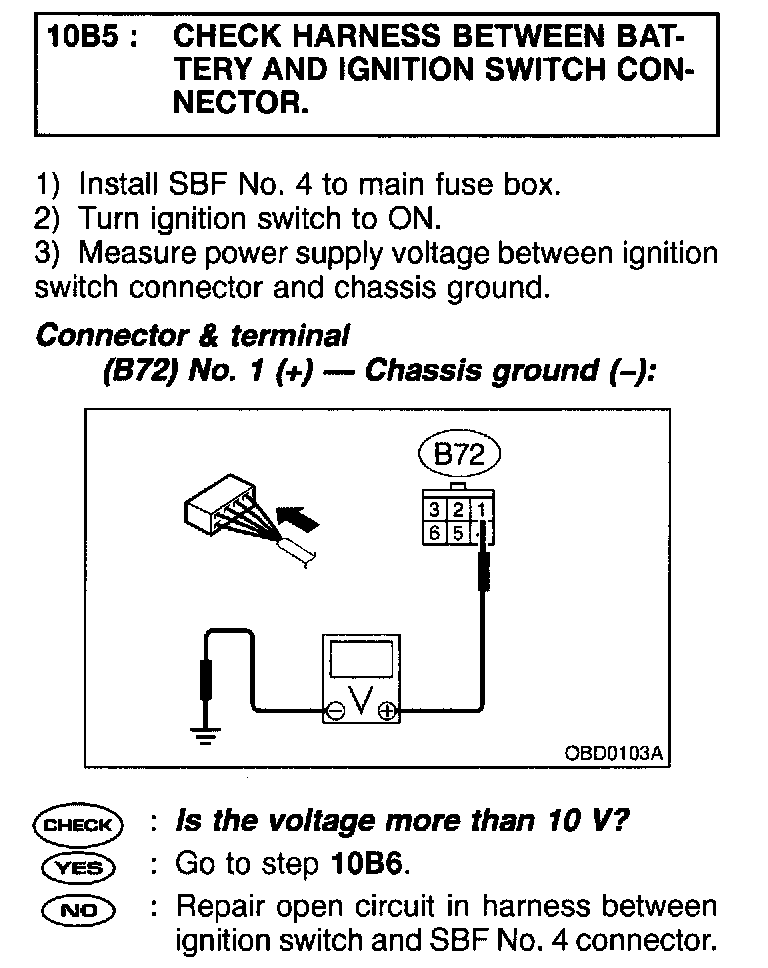

Step 10B5:




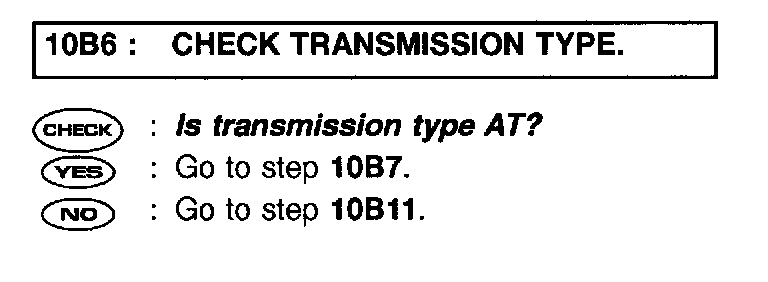

Step 10B6:




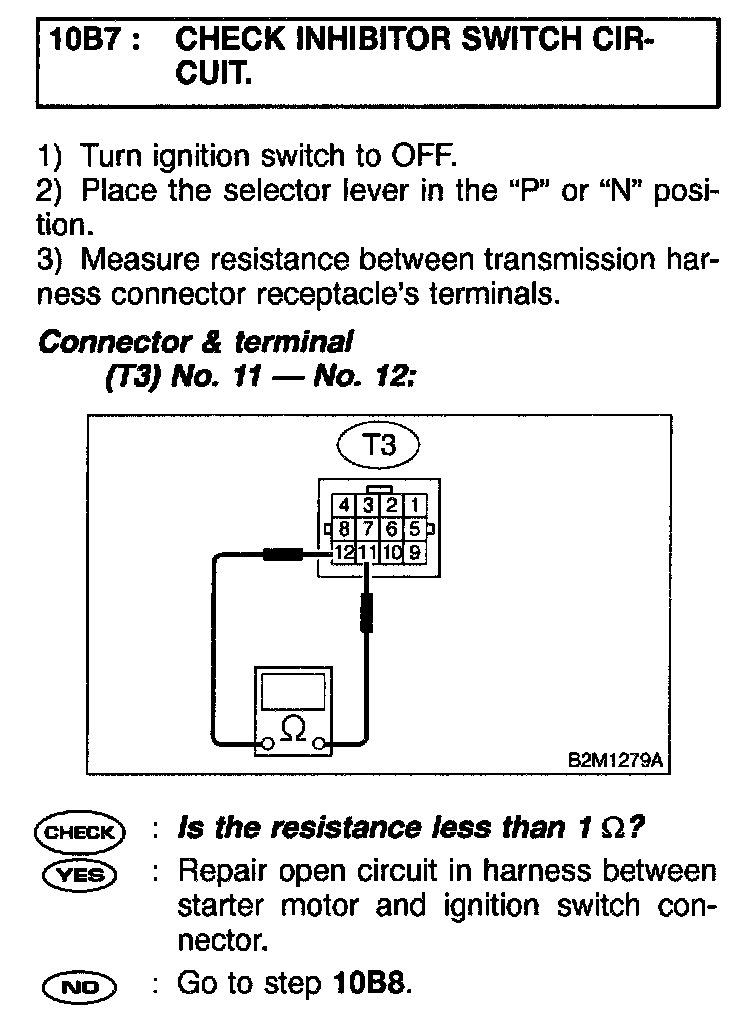

Step 10B7:




Step 10B8:




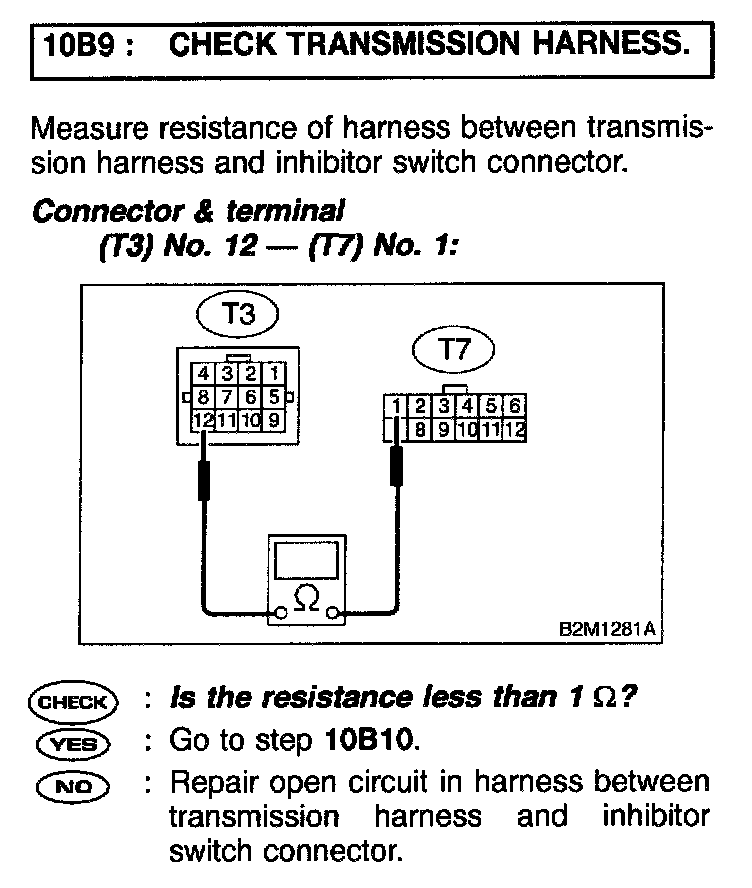

Step 10B9:




Step 10B10:




Step 10B11:




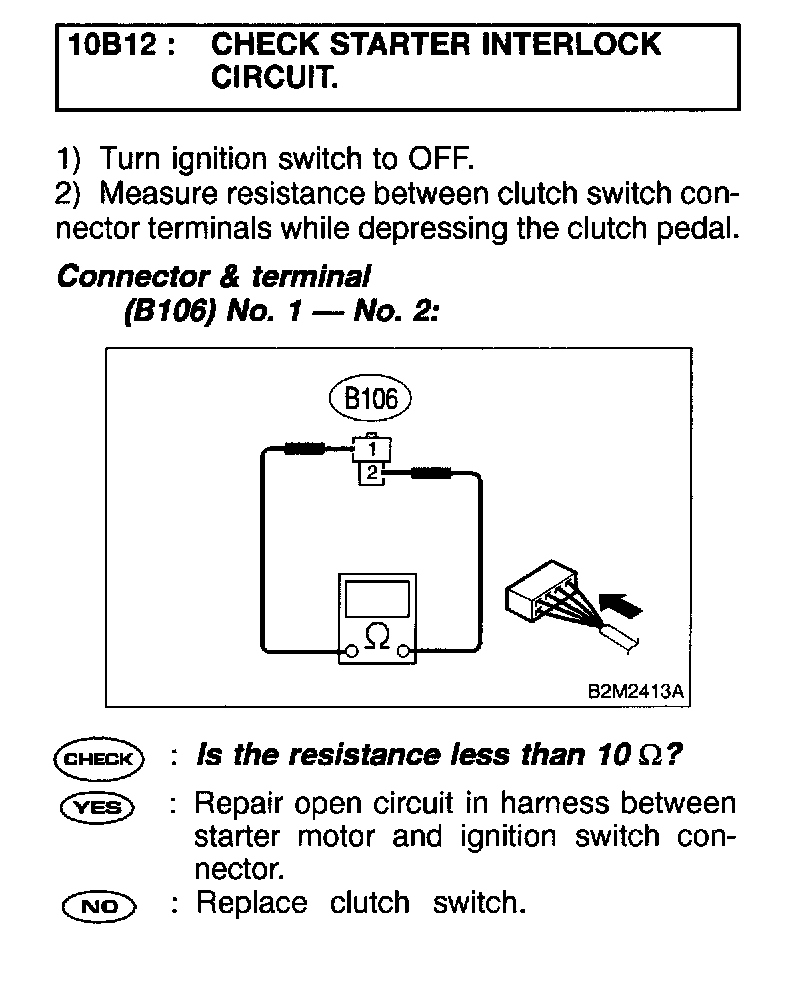

Step 10B12:





PROCEDURES

CONTROL MODULE POWER SUPPLY AND GROUND LINE

CAUTION: After repair or replacement of faulty parts, conduct CLEAR MEMORY MODE and INSPECTION MODE. Refer To How To Clear Diagnostic Trouble Codes.

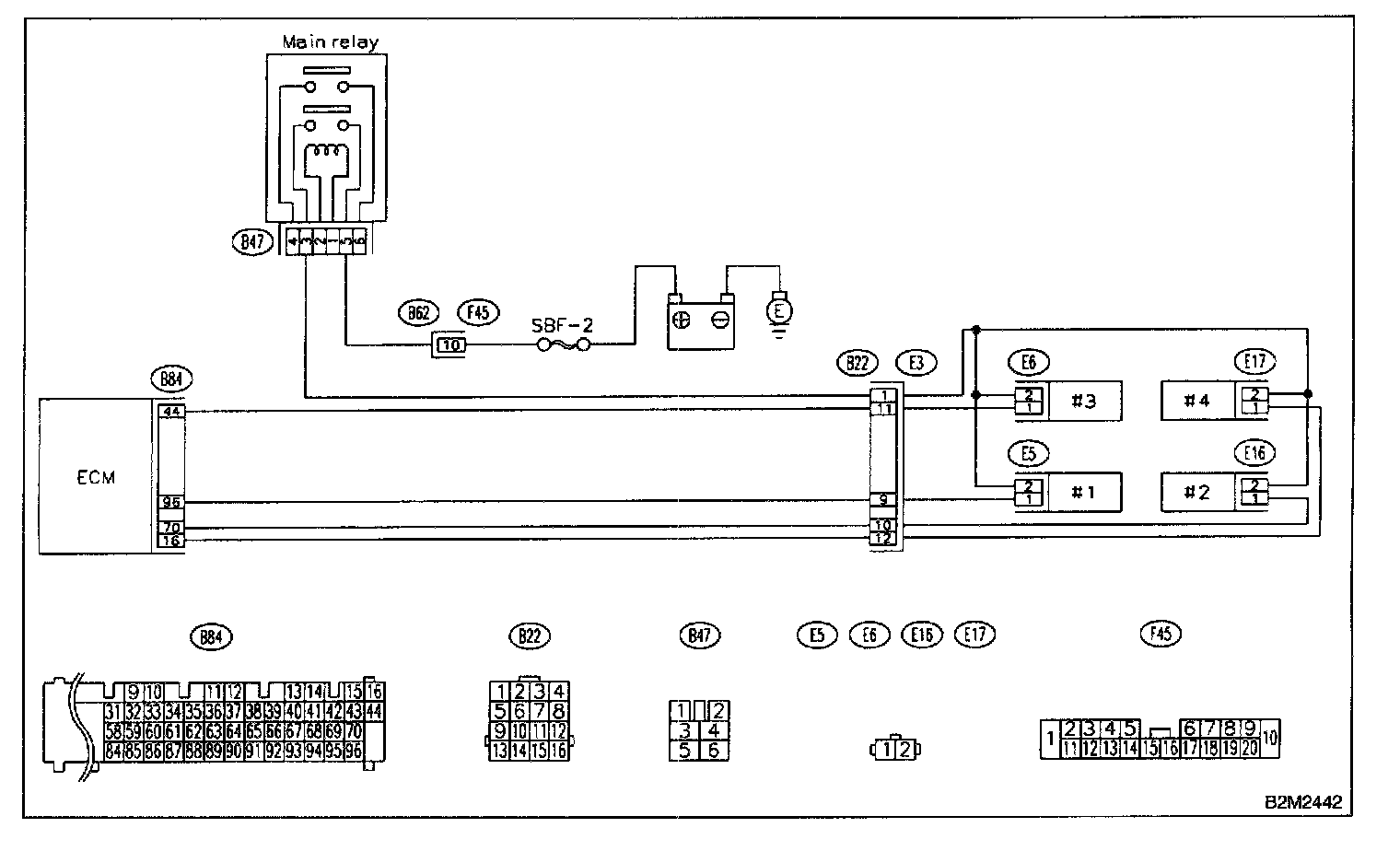

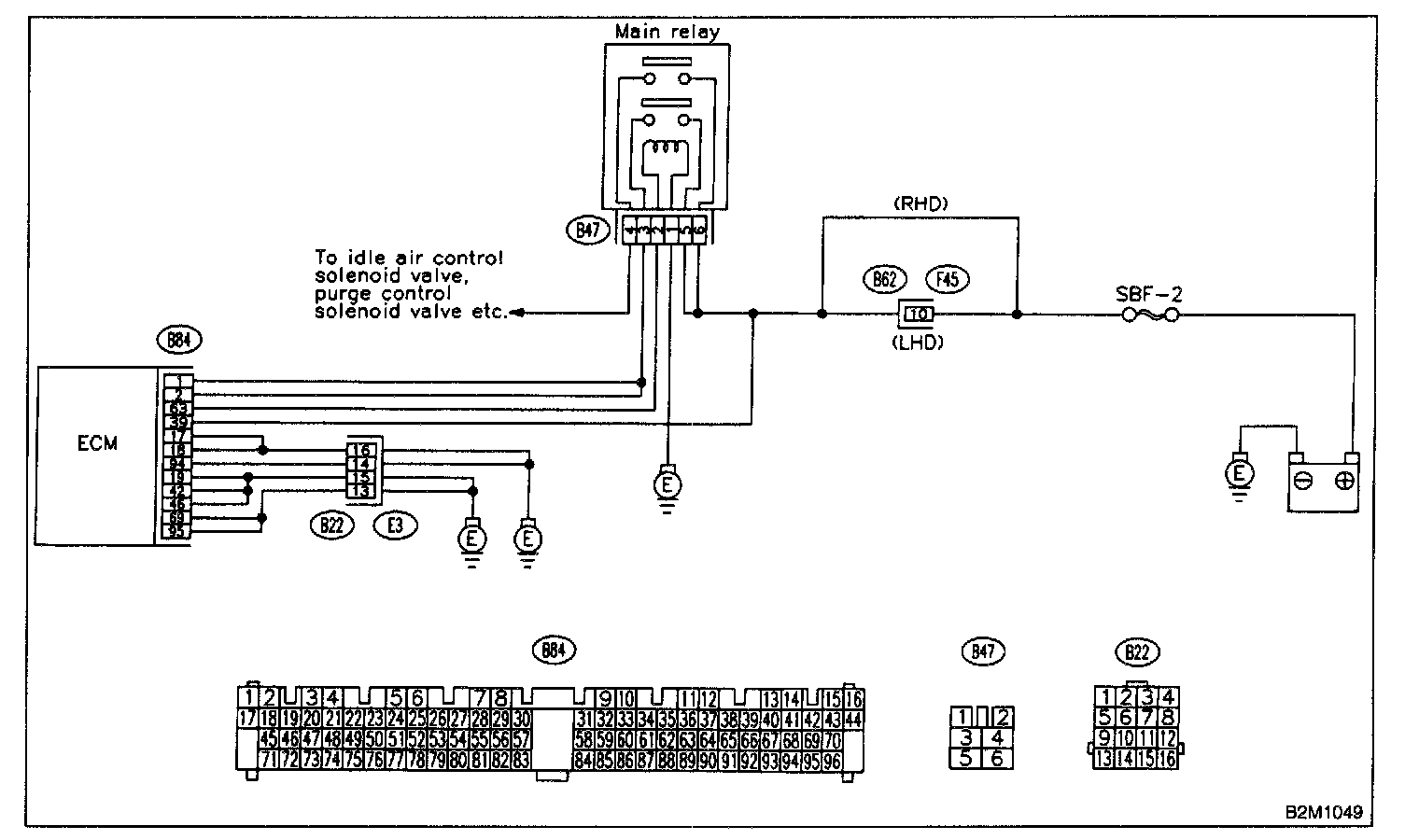

WIRING DIAGRAM

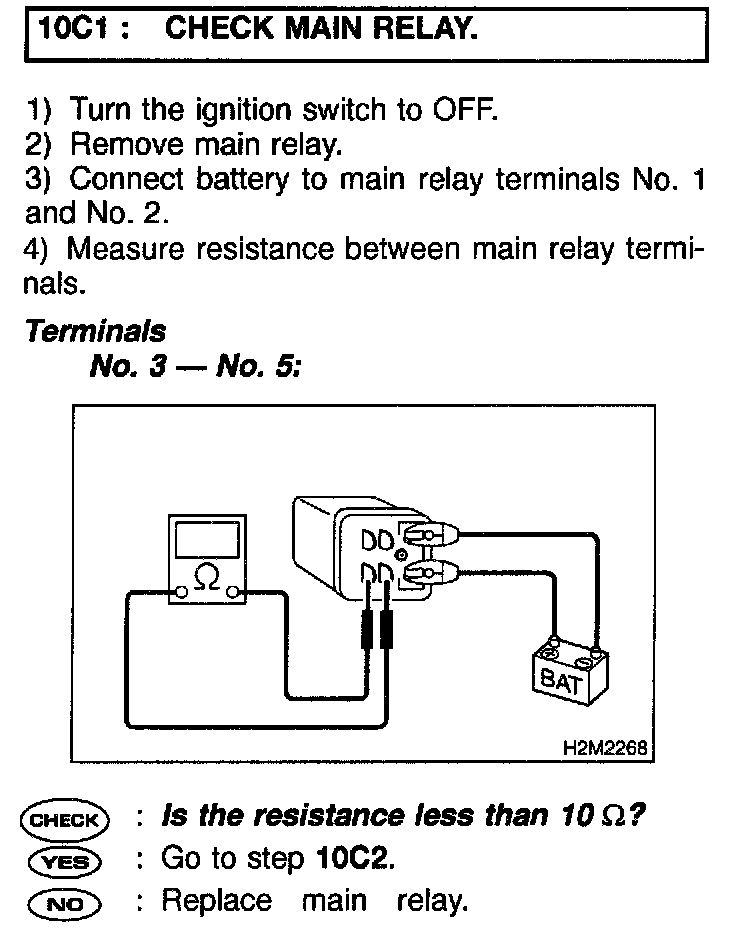

Step 10C1:




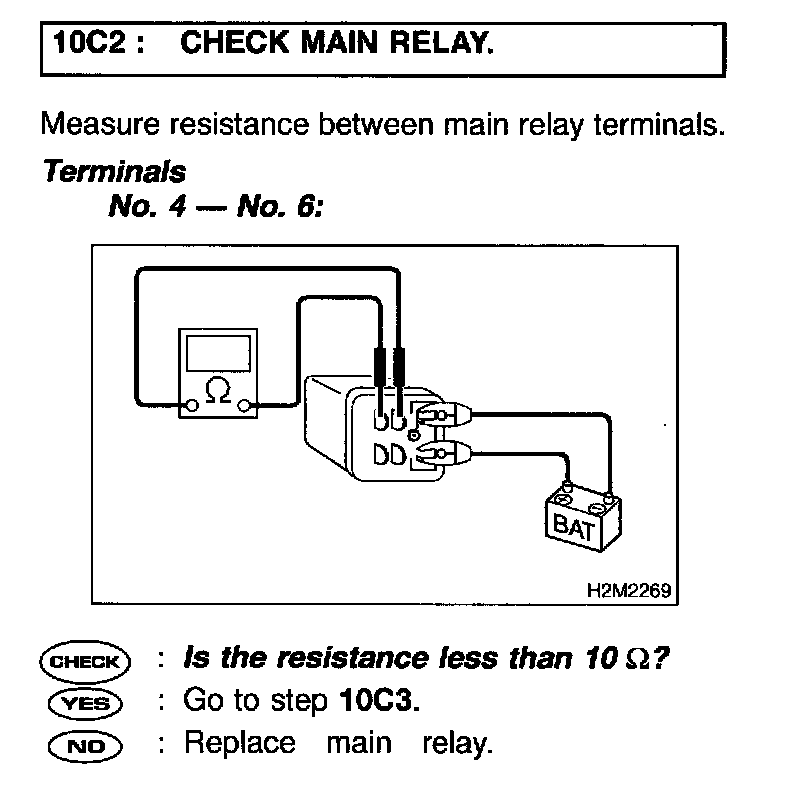

Step 10C2:




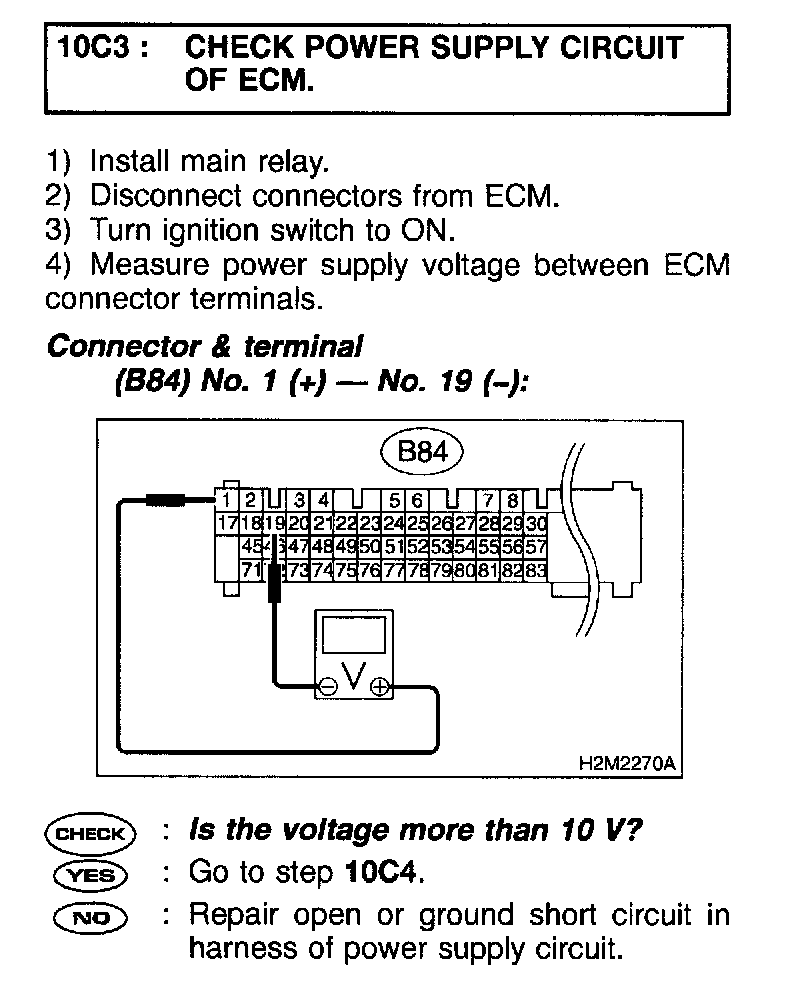

Step 10C3:




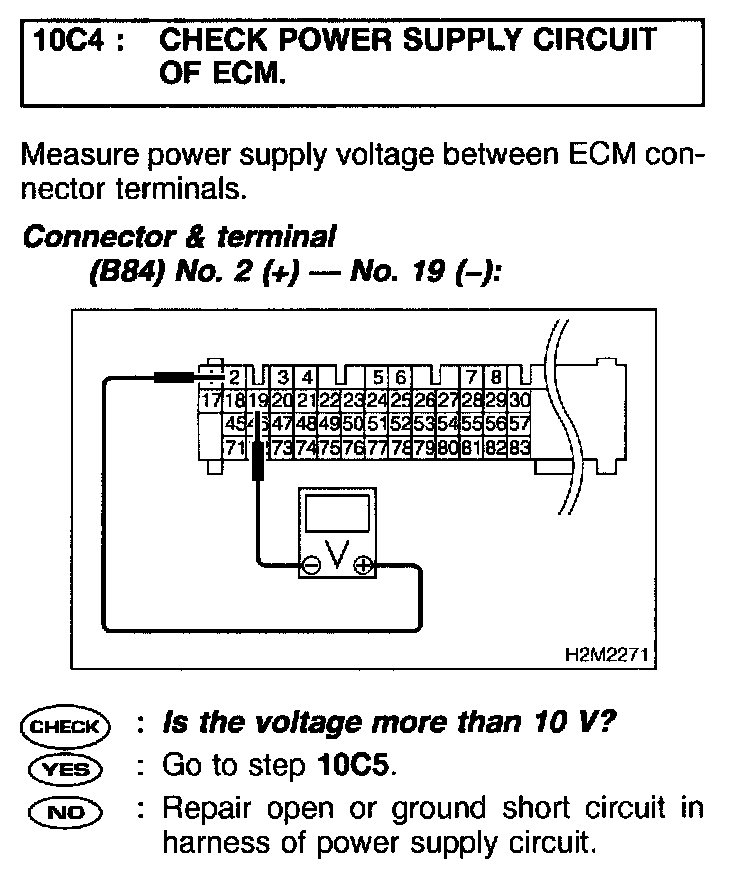

Step 10C4:




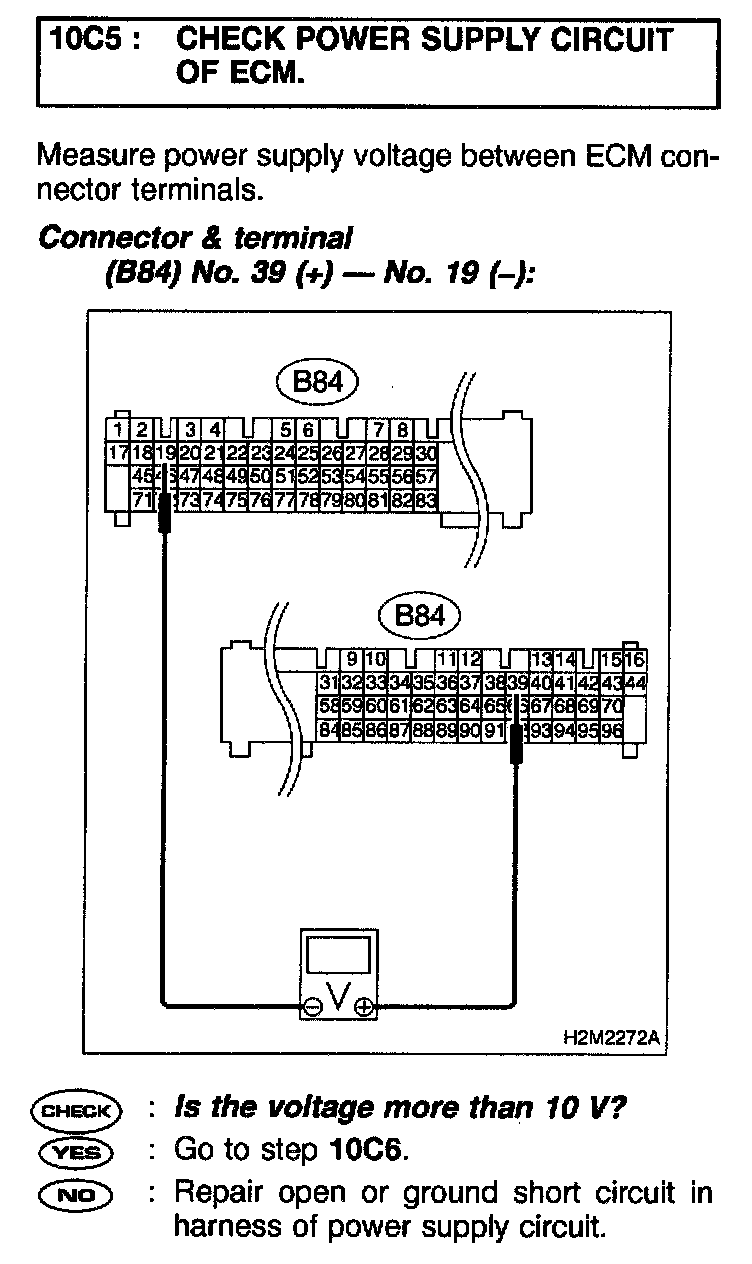

Step 10C5:




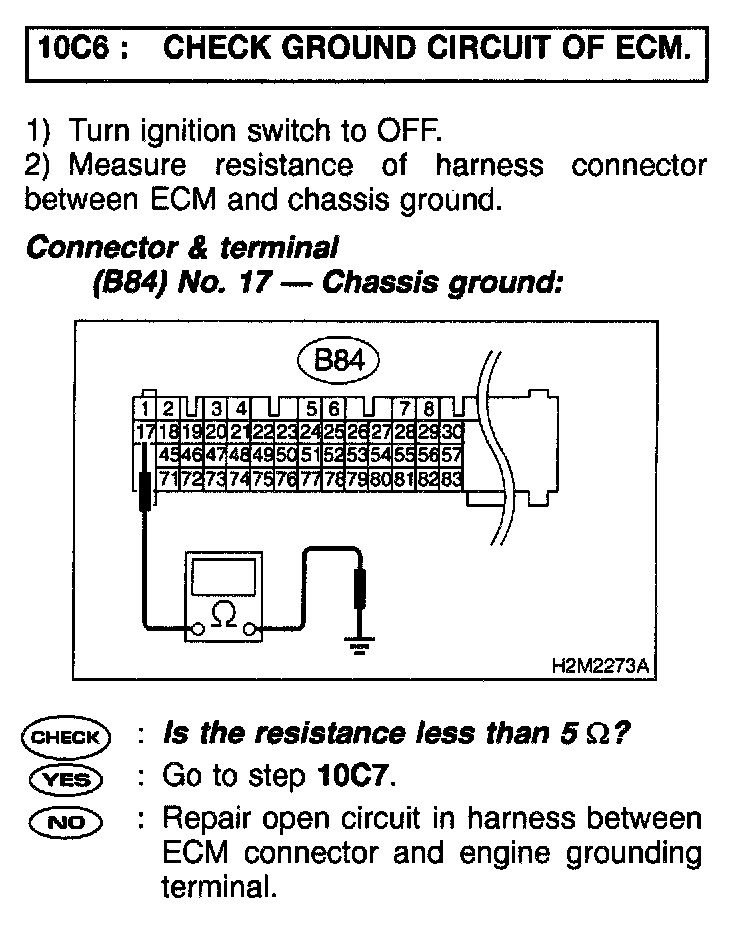

Step 10C6:




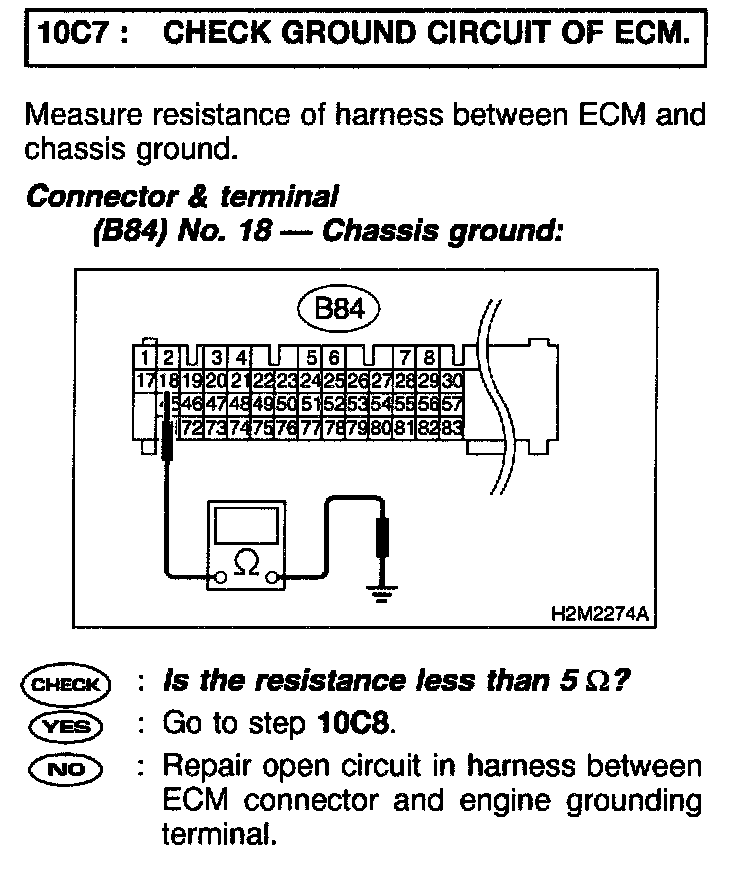

Step 10C7:




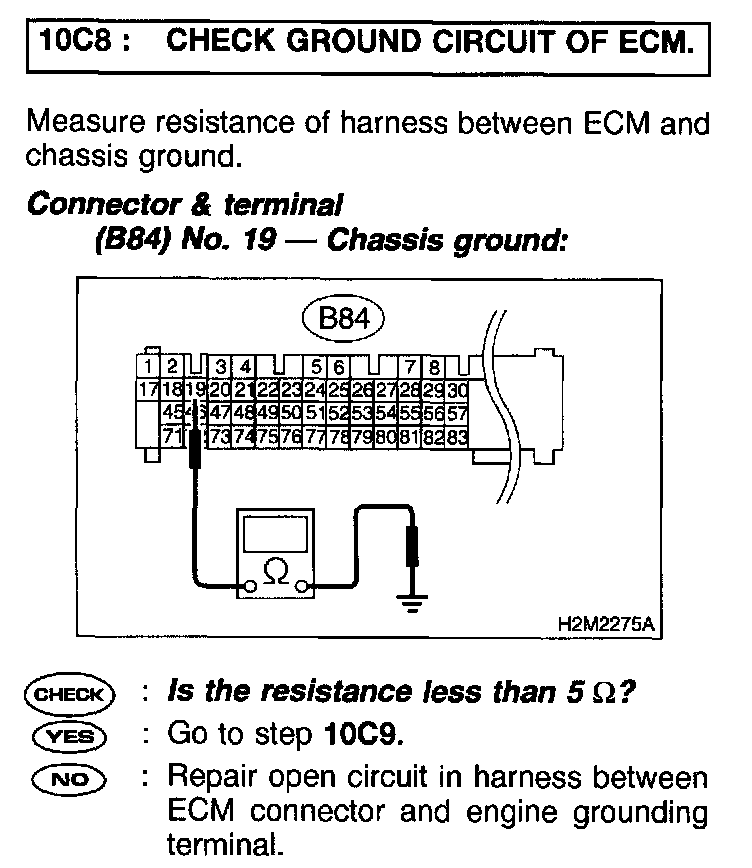

Step 10C8:

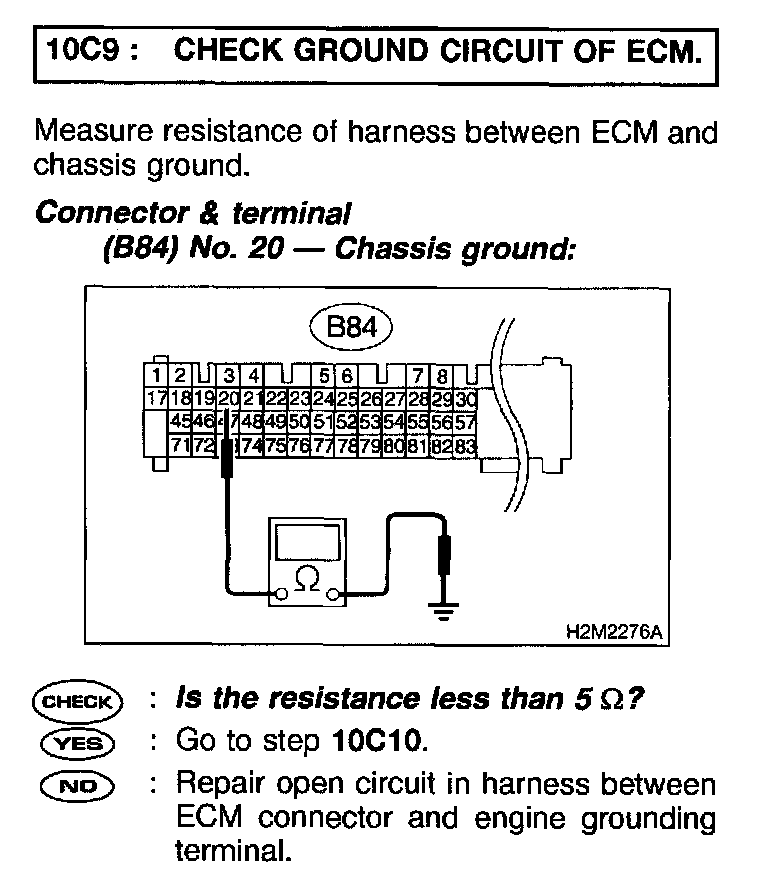

Step 10C9:

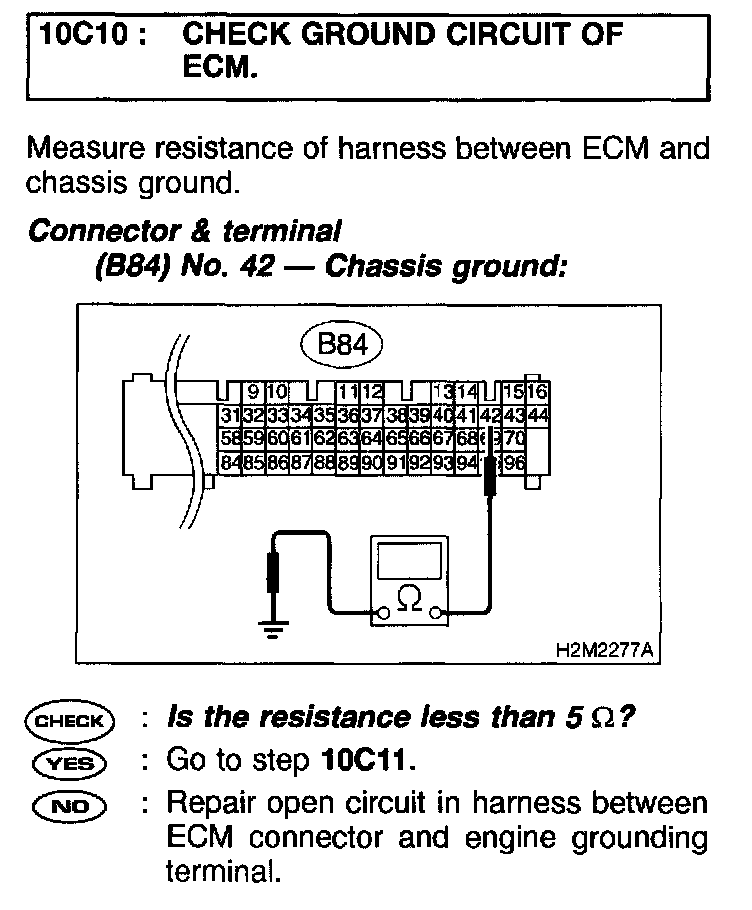

Step 10C10:

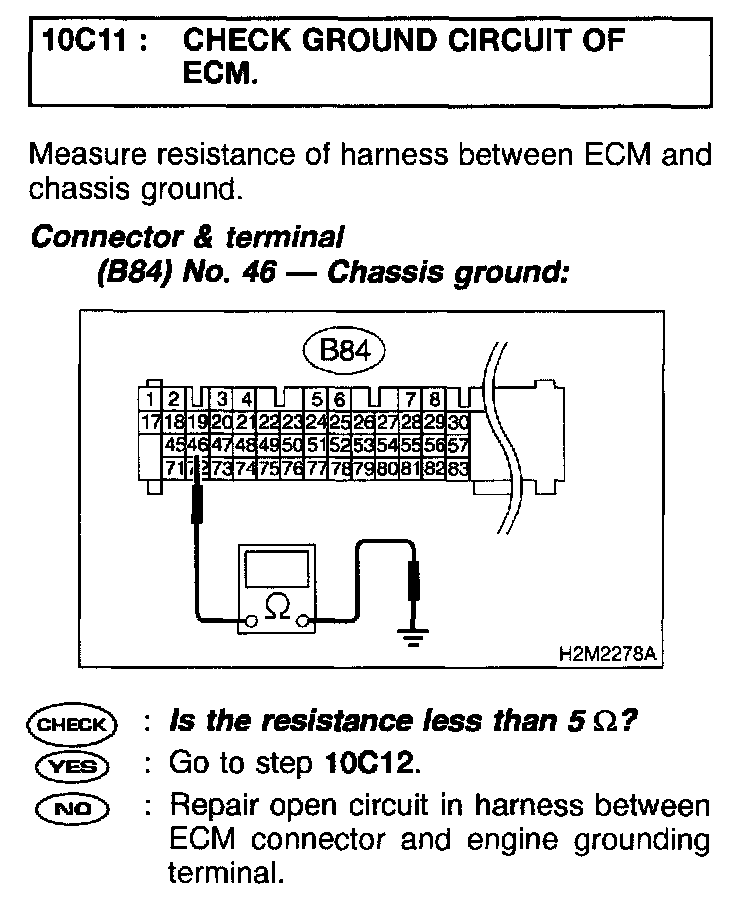

Step 10C11:




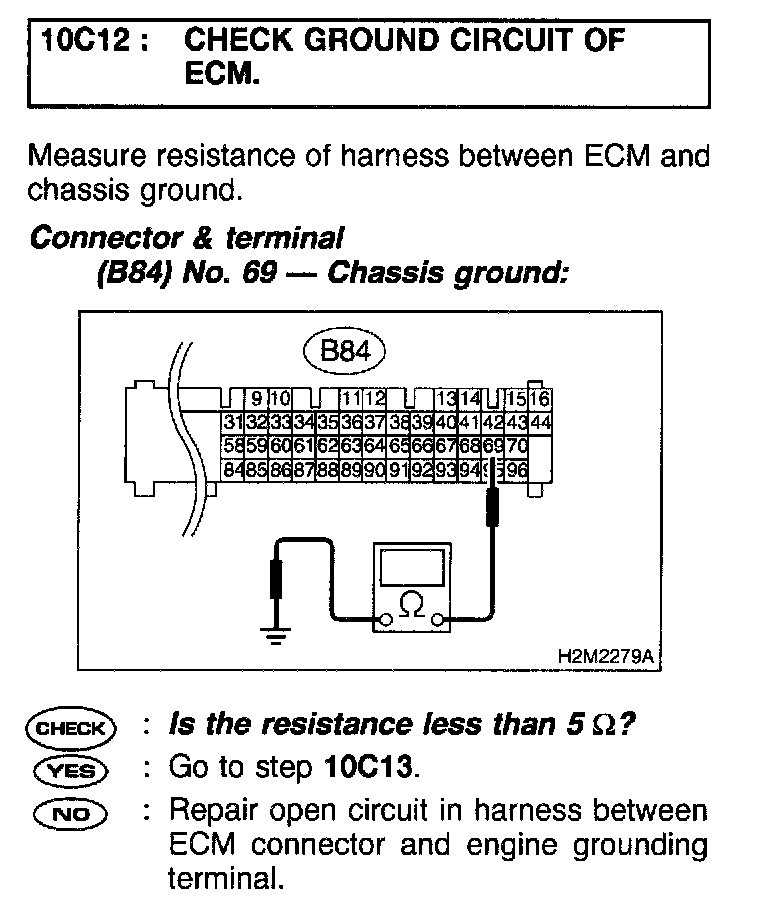

Step 10C12:




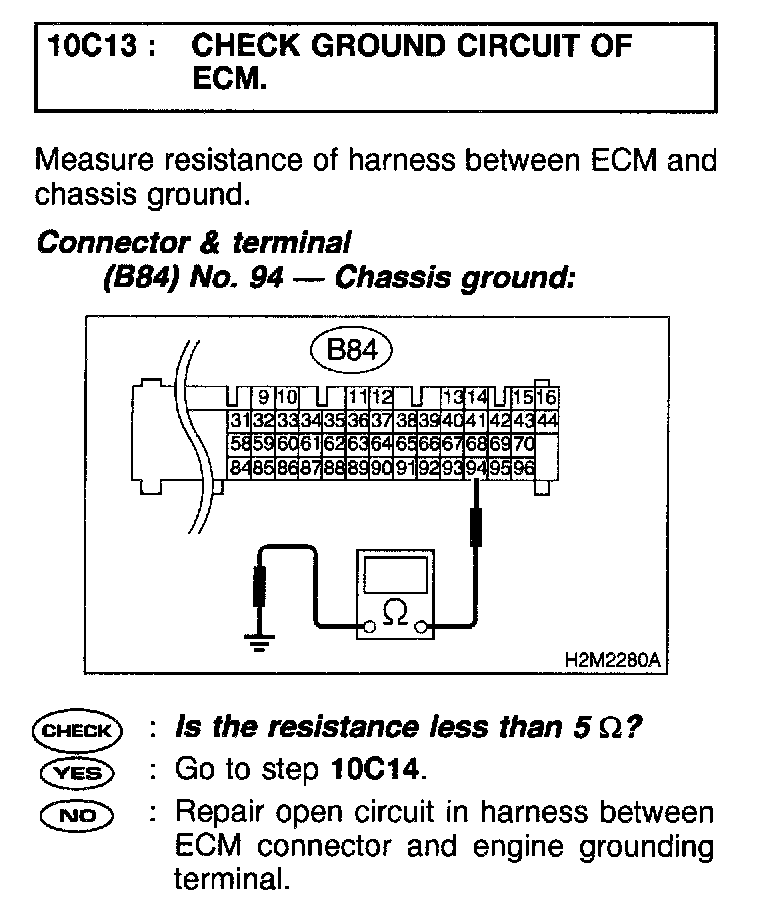

Step 10C13:




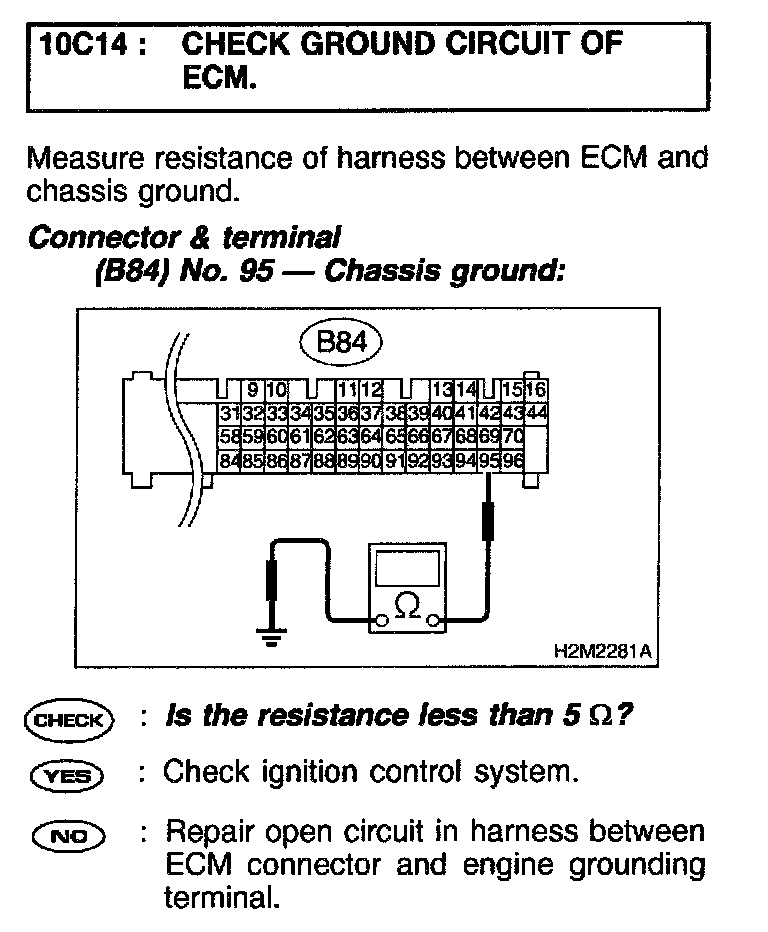

Step 10C14:





PROCEDURES

IGNITION CONTROL SYSTEM

CAUTION: After repair or replacement of faulty parts, conduct CLEAR MEMORY MODE and INSPECTION MODE. Refer To How To Clear Diagnostic Trouble Codes.

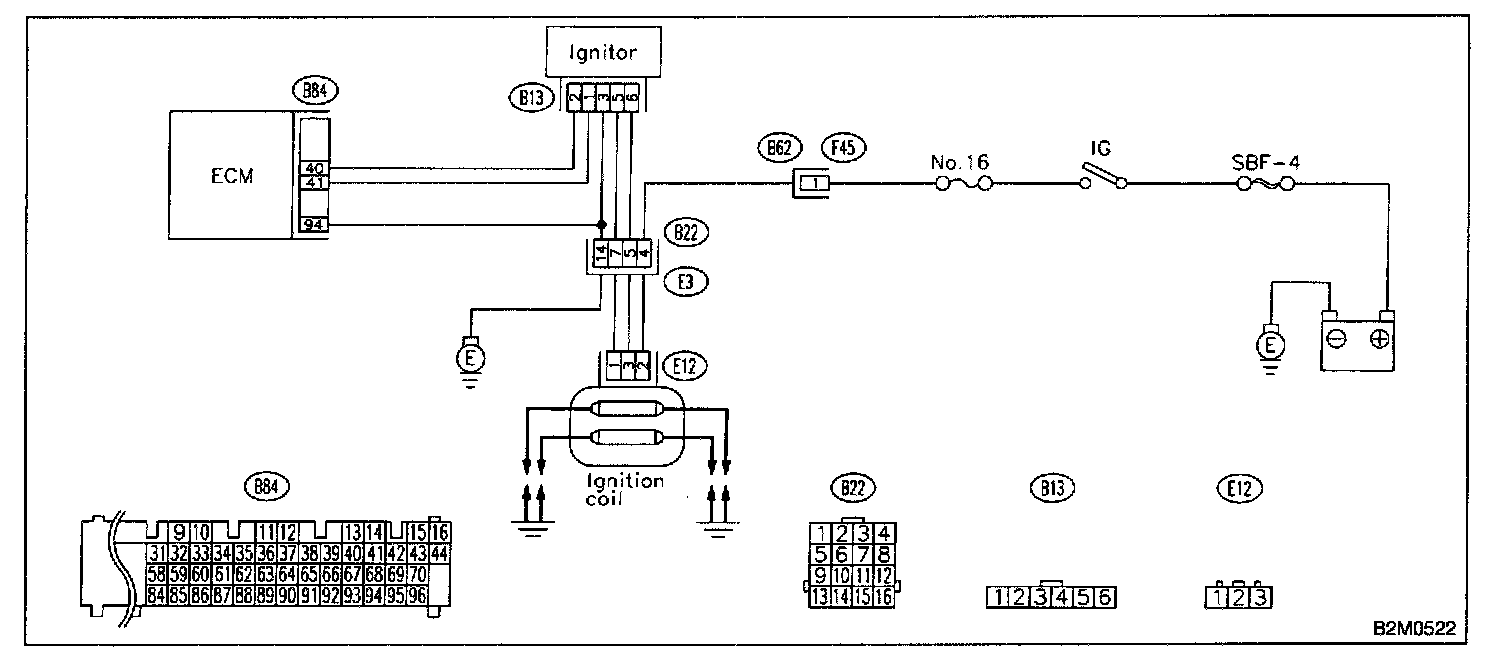

WIRING DIAGRAM

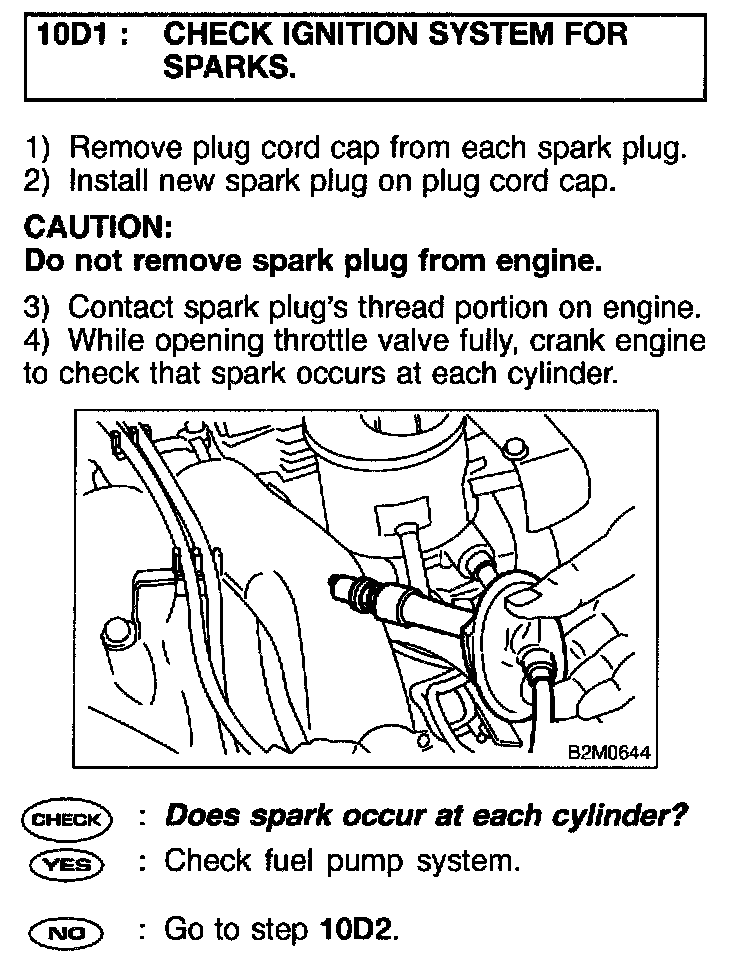

Step 10D1:




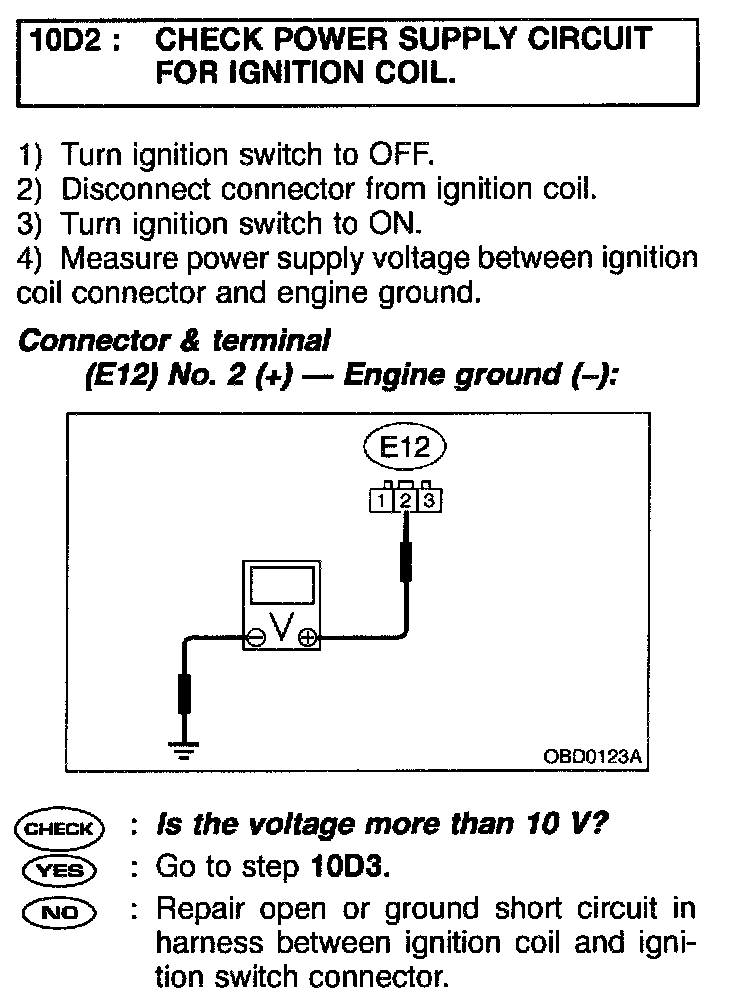

Step 10D2:




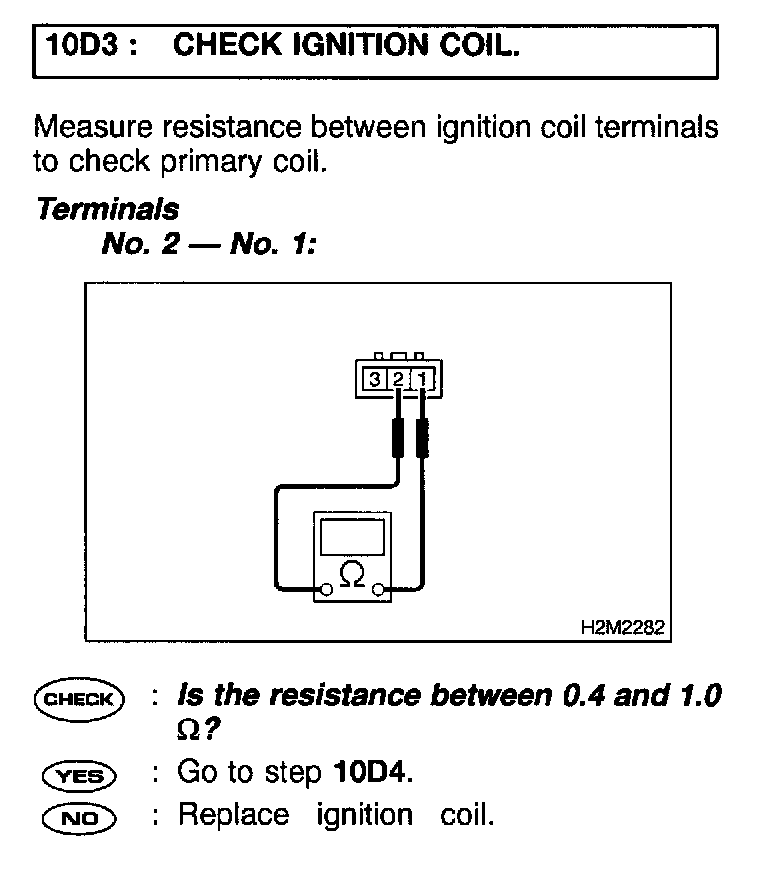

Step 10D3:




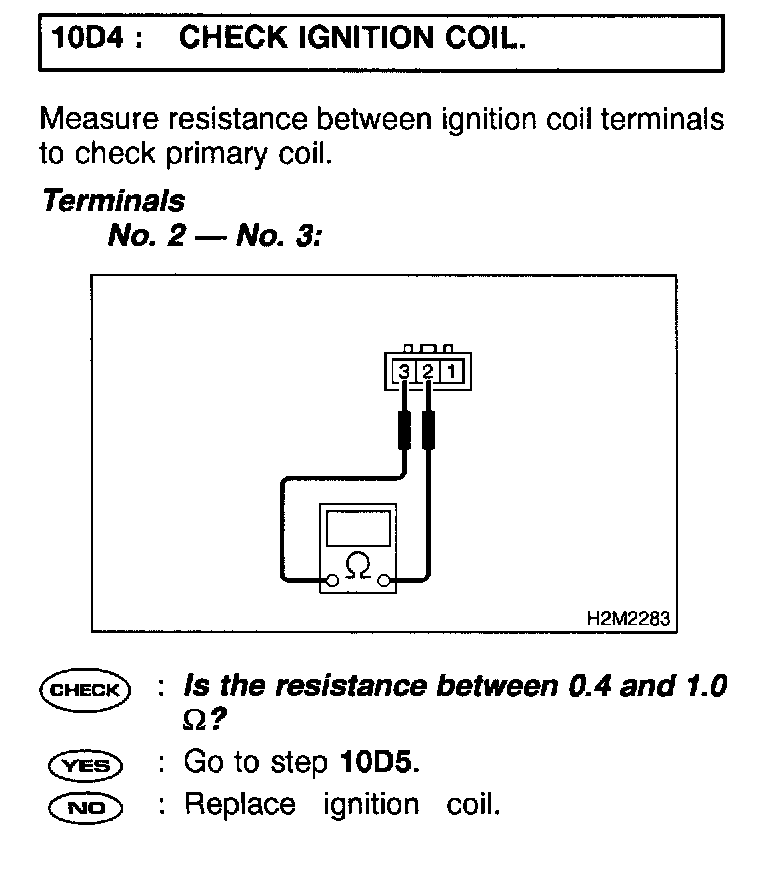

Step 10D4:

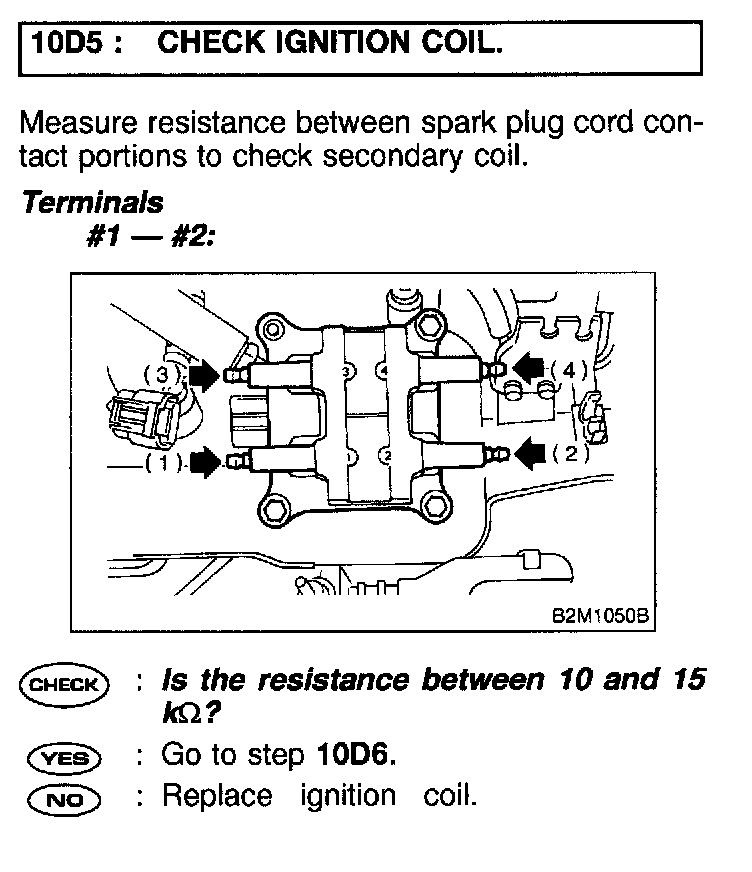

Step 10D5:




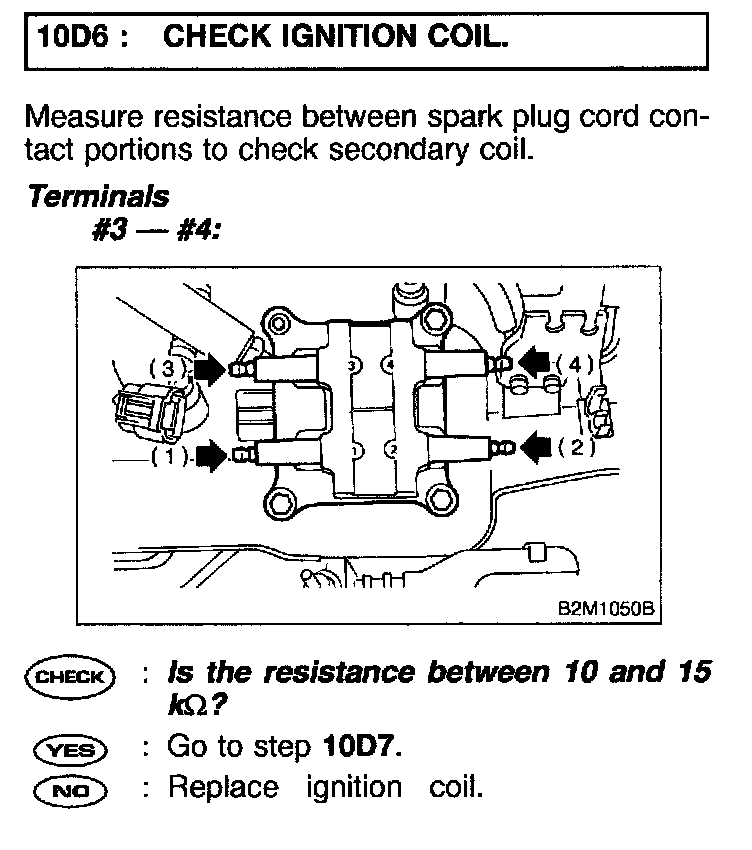

Step 10D6:




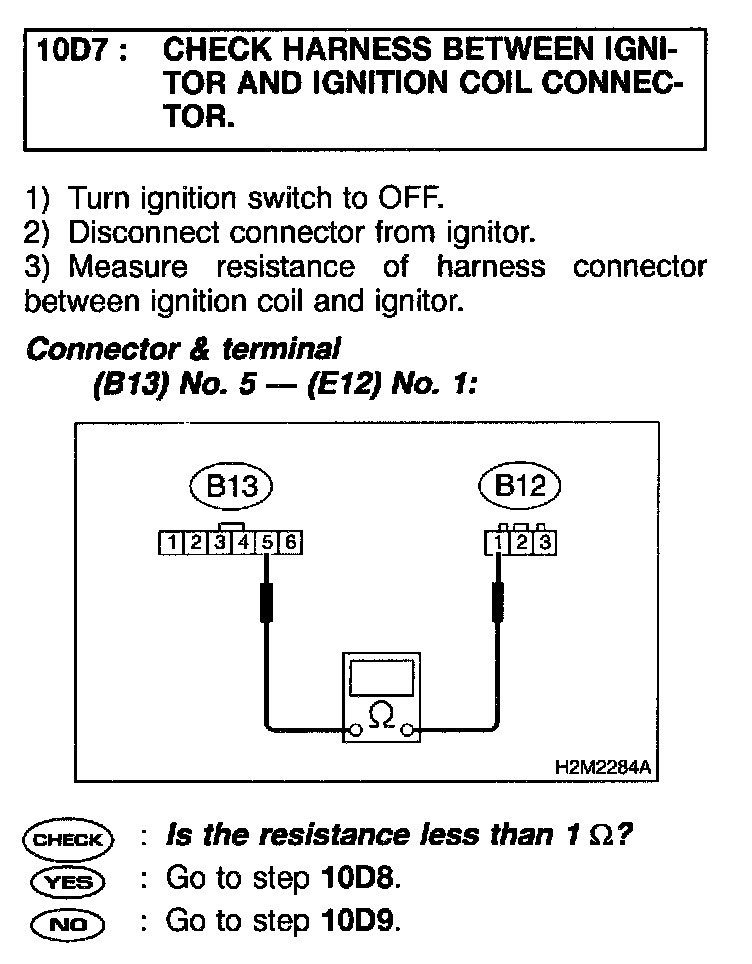

Step 10D7:




Step 10D8:




Step 10D9:




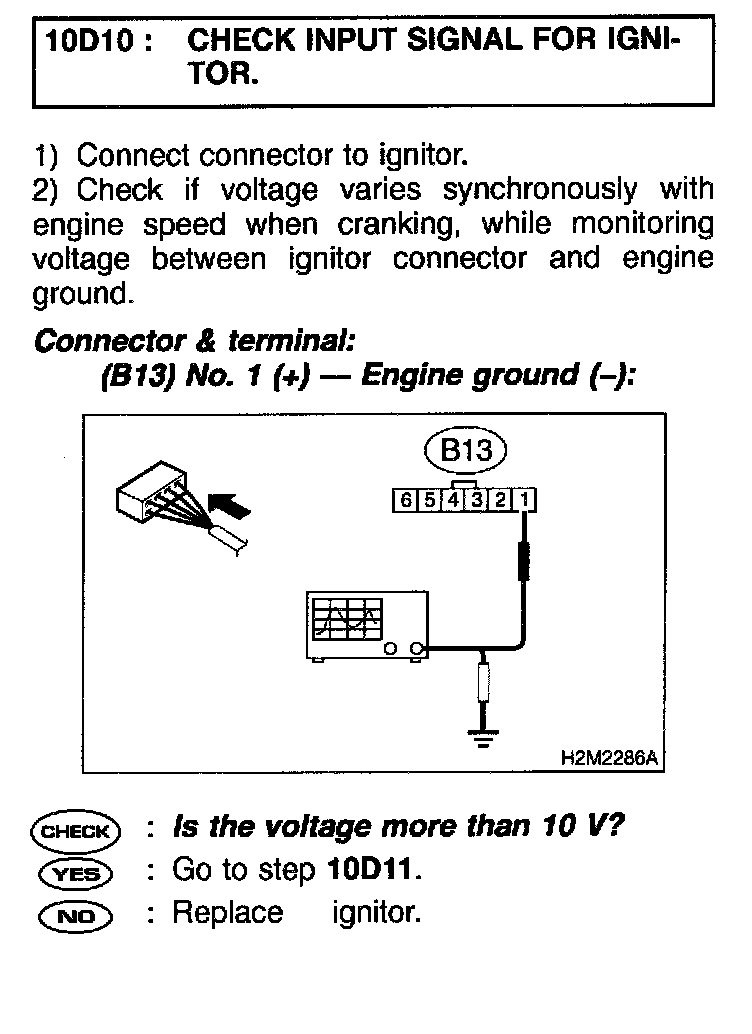

Step 10D10:




Step 10D11:




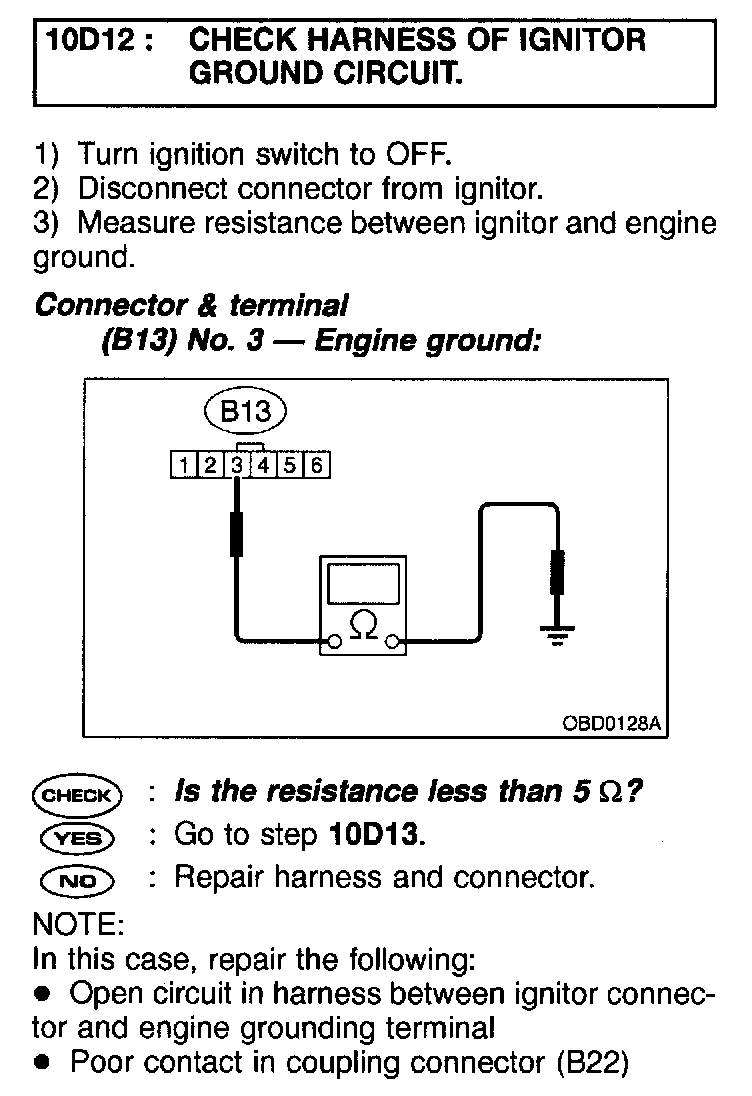

Step 10D12:




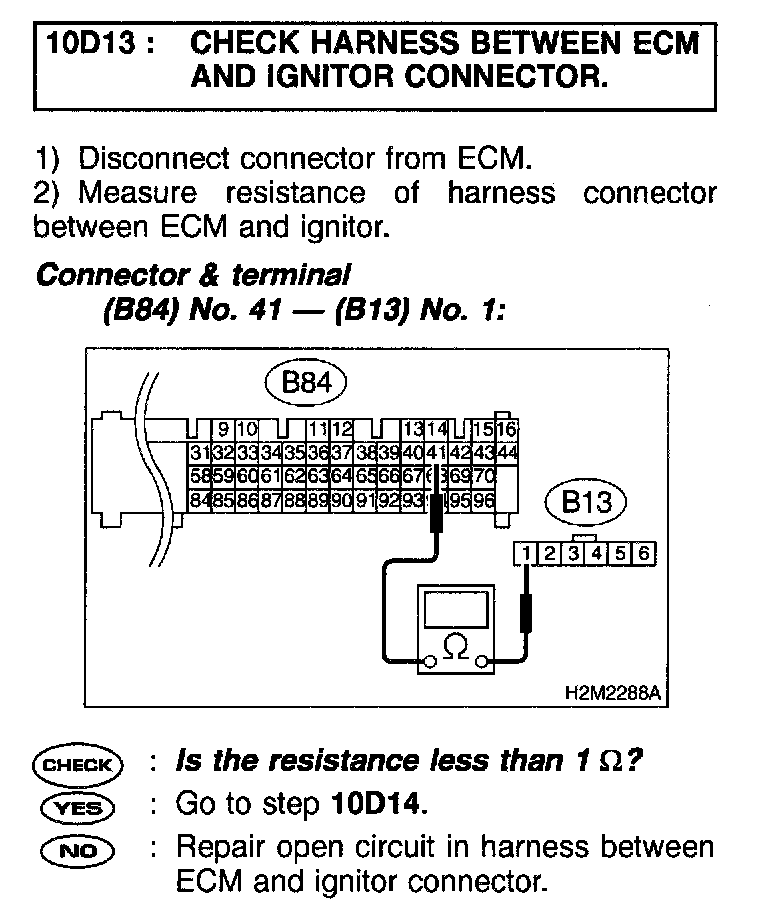

Step 10D13:




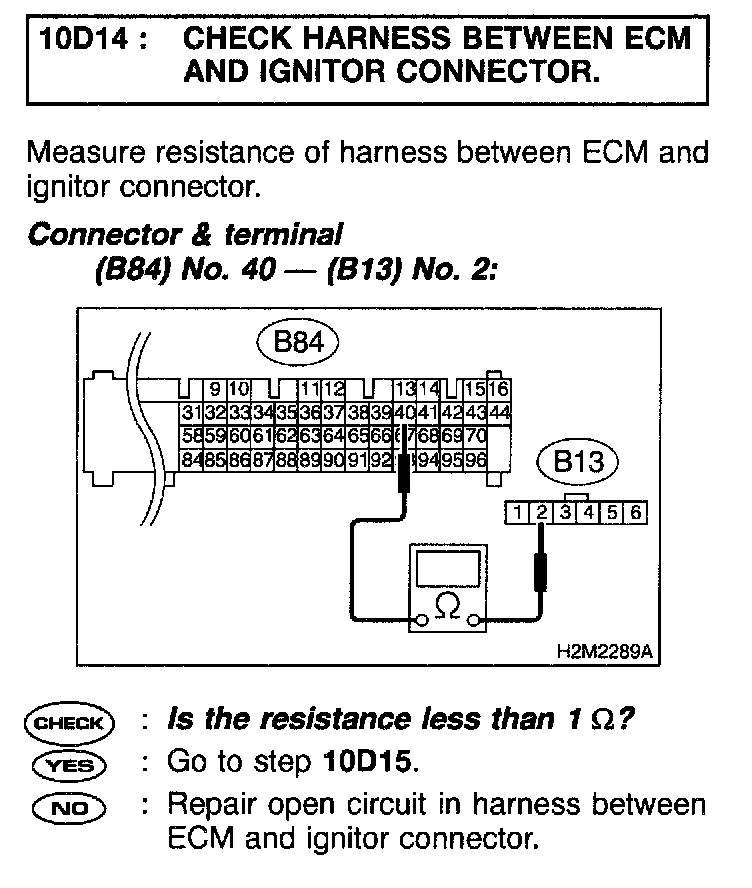

Step 10D14:




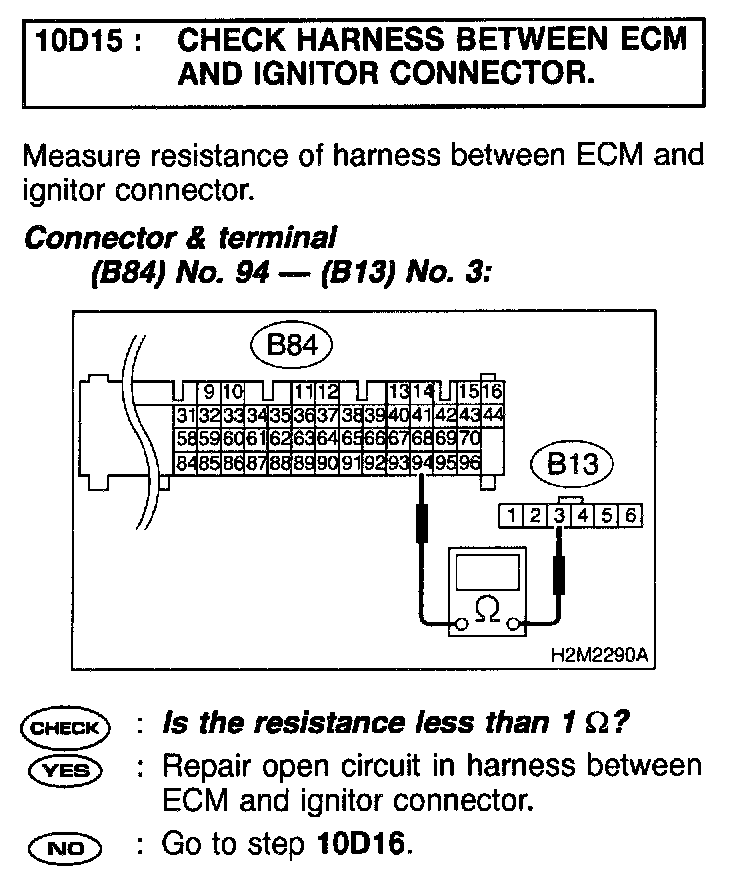

Step 10D15:

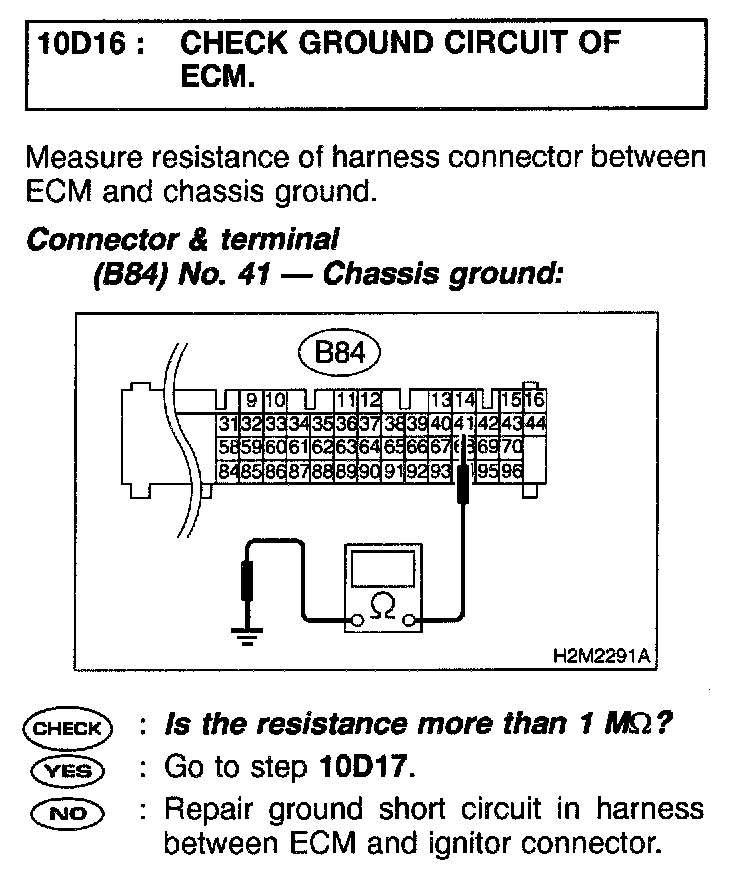

Step 10D16:




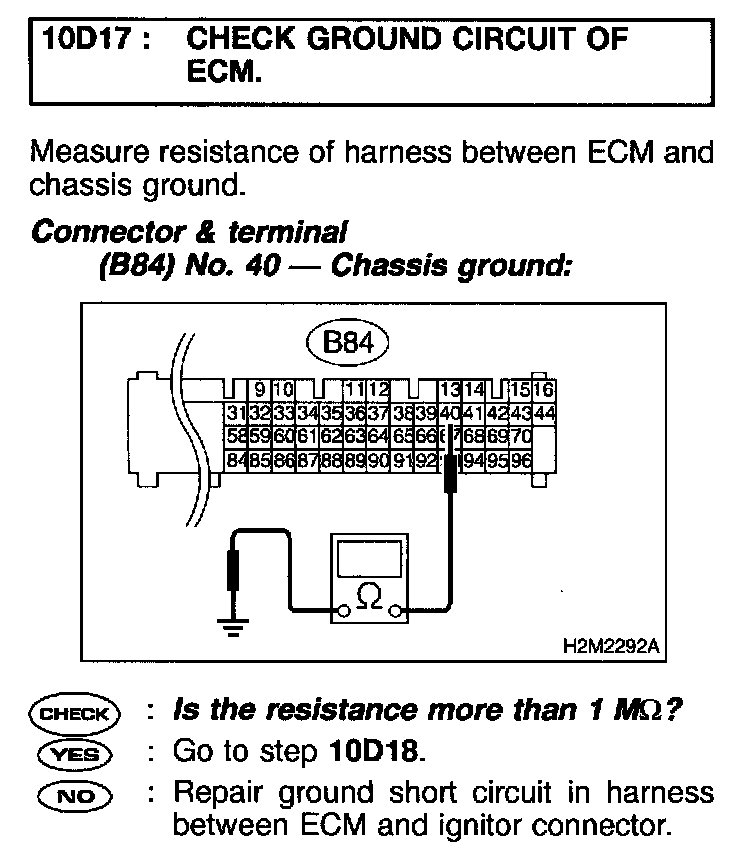

Step 10D17:




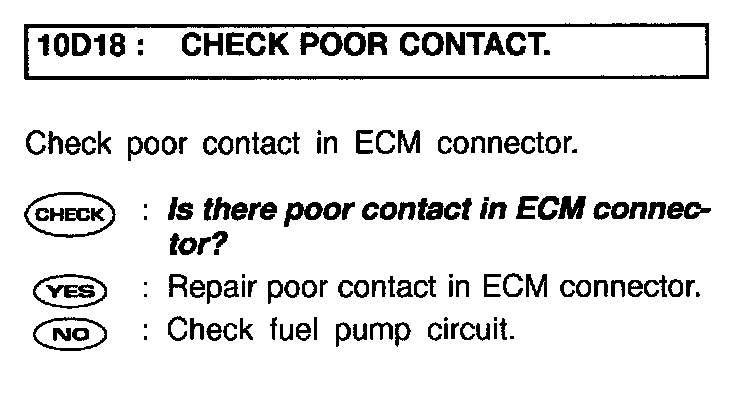

Step 10D18:





PROCEDURES

FUEL PUMP CIRCUIT

CAUTION: After repair or replacement of faulty parts, conduct CLEAR MEMORY MODE and INSPECTION MODE. Refer To How To Clear Diagnostic Trouble Codes.





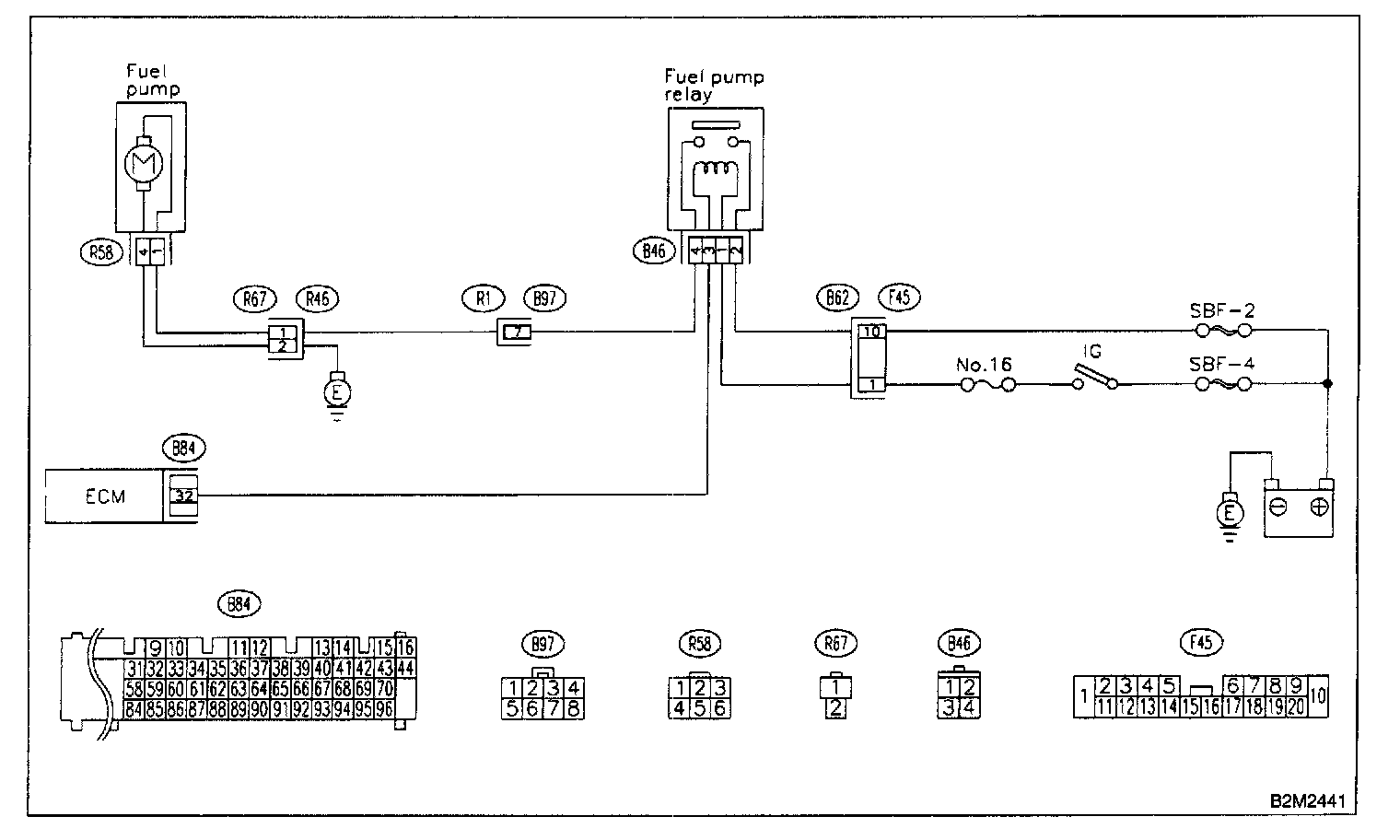

WIRING DIAGRAM

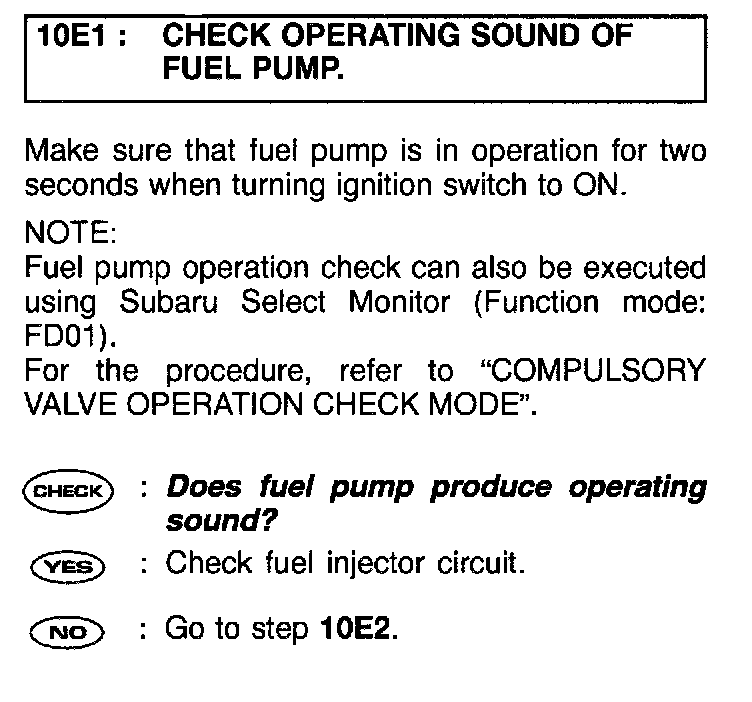

Step 10E1:




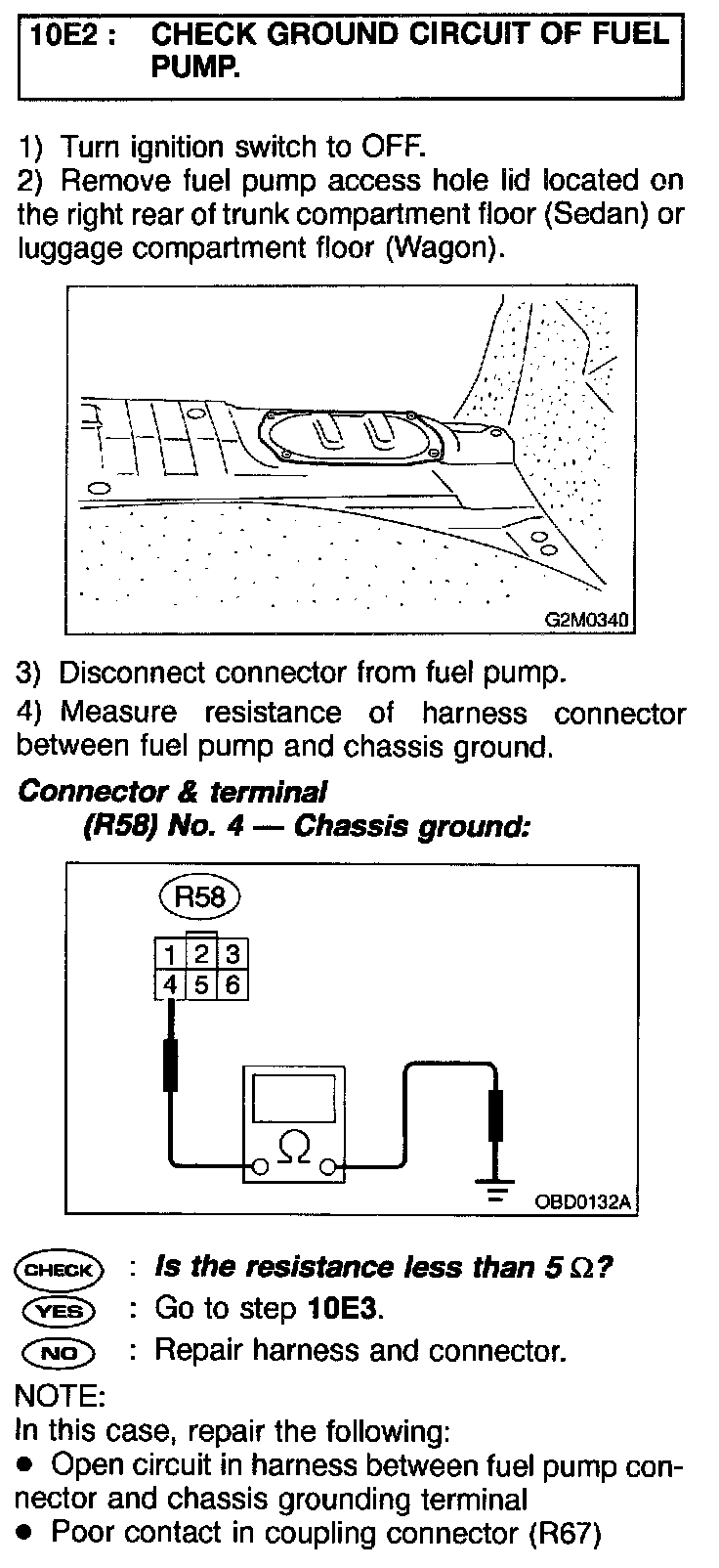

Step 10E2:




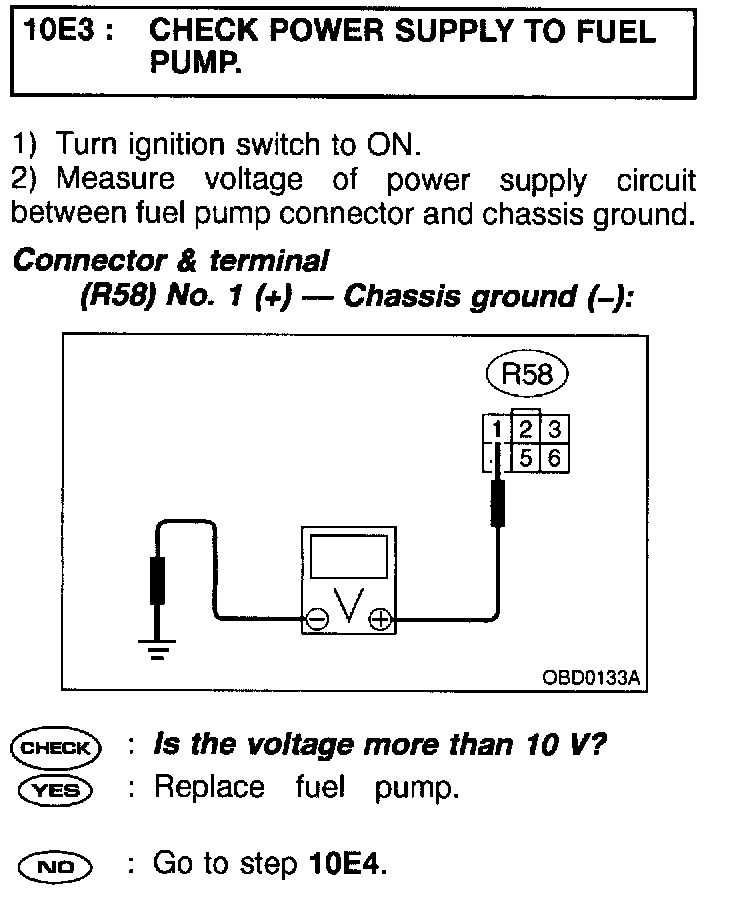

Step 10E3:




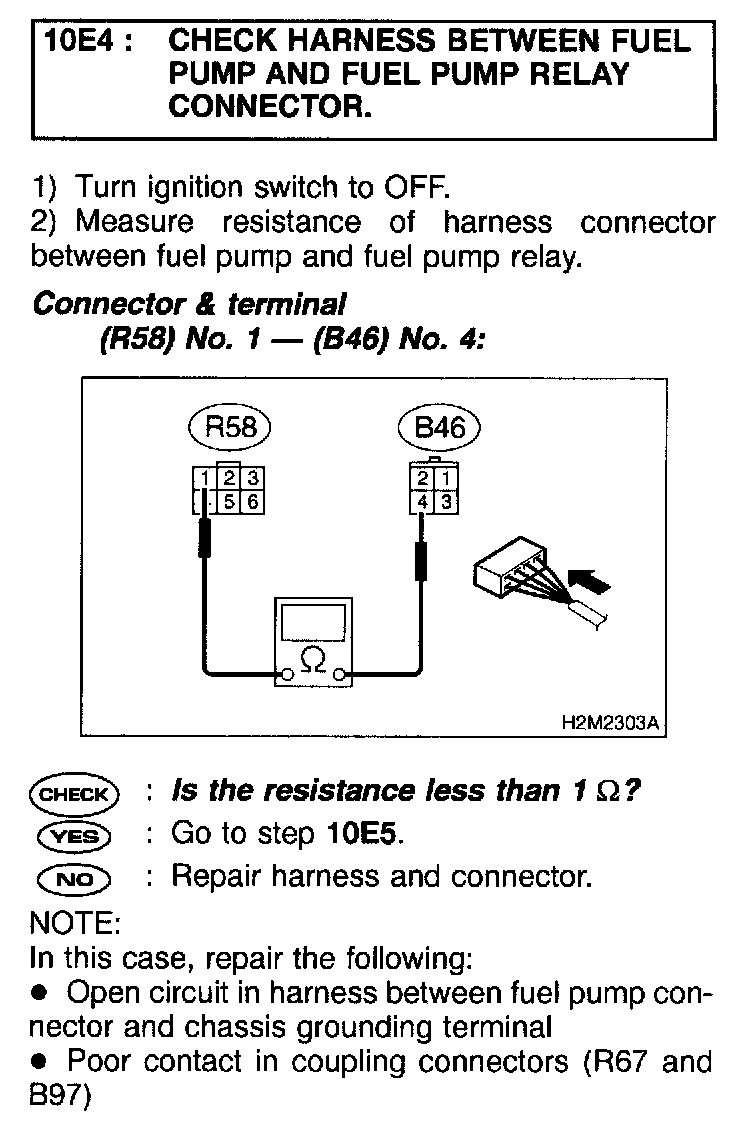

Step 10E4:




Step 10E5:




Step 10E6:

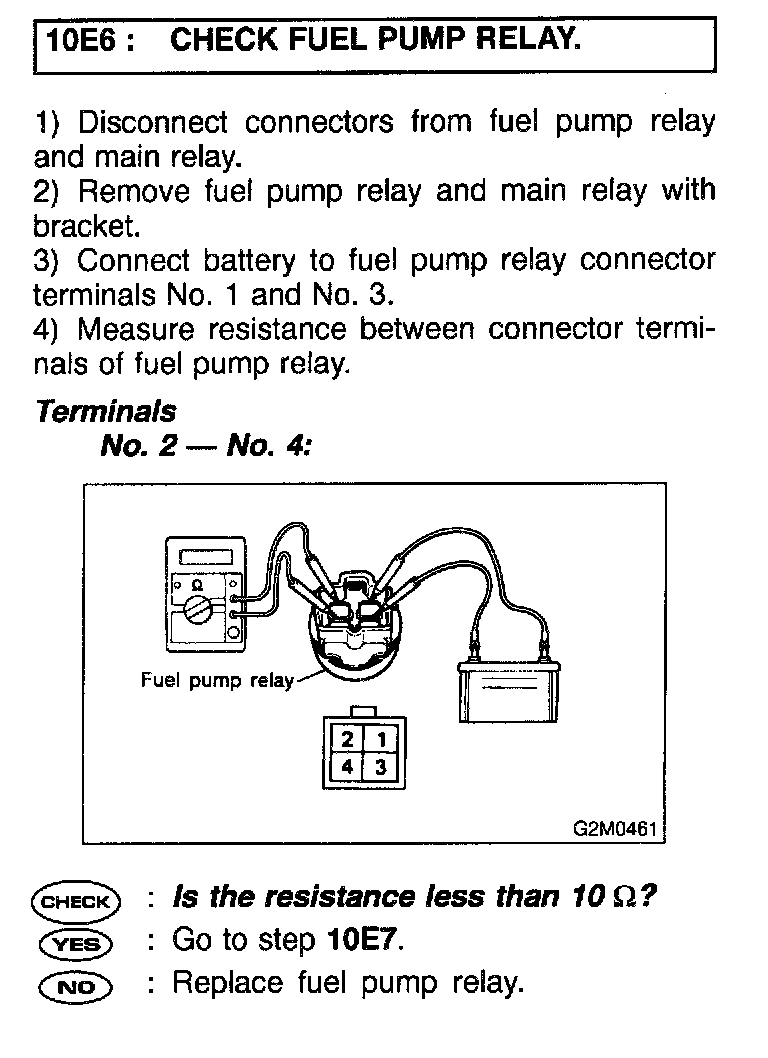

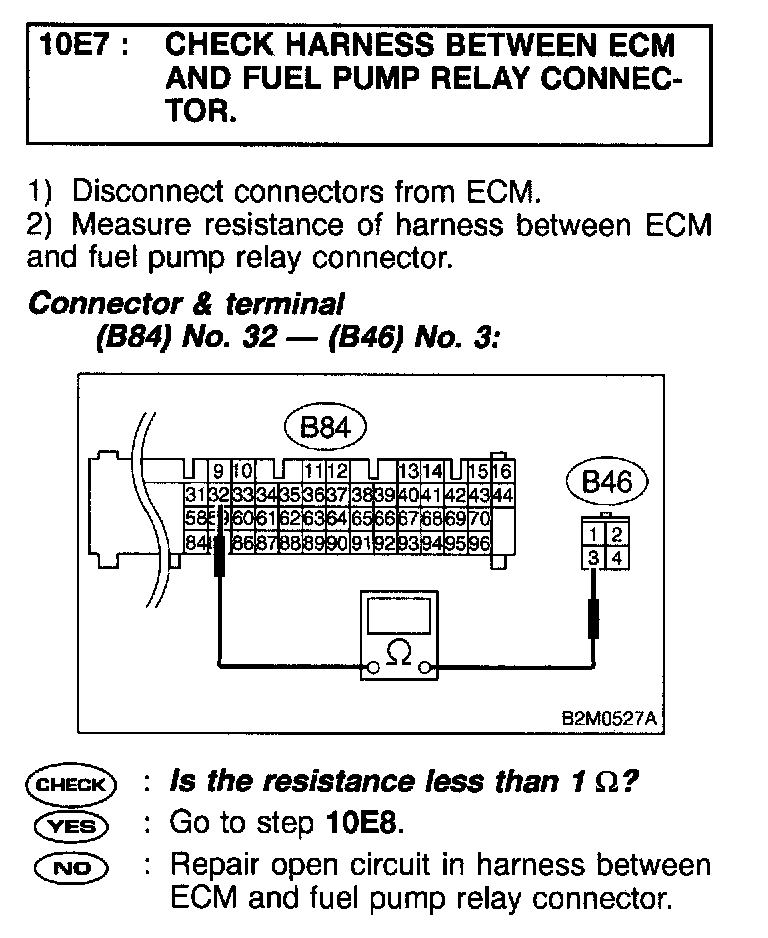

Step 10E7:




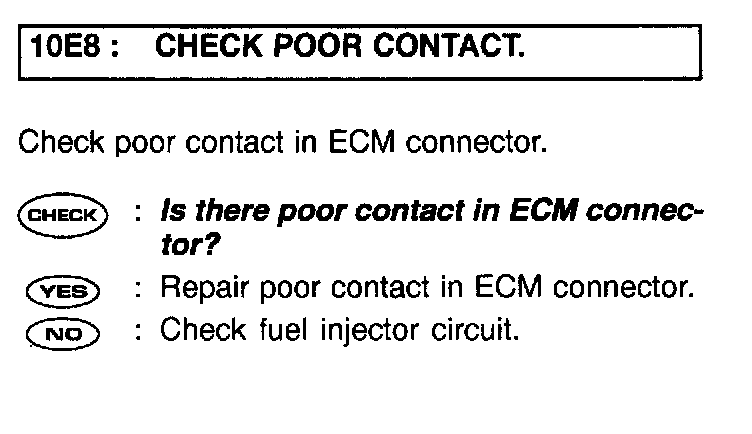

Step 10E8:





PROCEDURES

FUEL INJECTOR CIRCUIT

CAUTION:
- Check or repair only faulty parts.
- After repair or replacement of faulty parts, conduct CLEAR MEMORY MODE and INSPECTION MODE. Refer To How To Clear Diagnostic Trouble Codes.






WIRING DIAGRAM

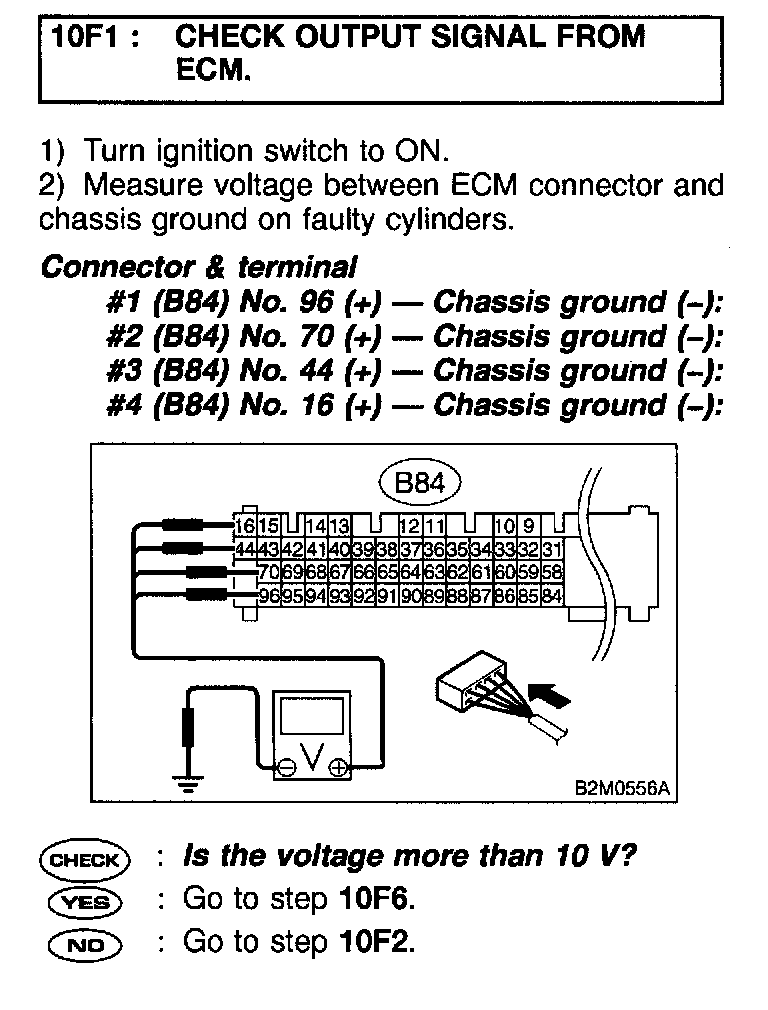

Step 10F1:




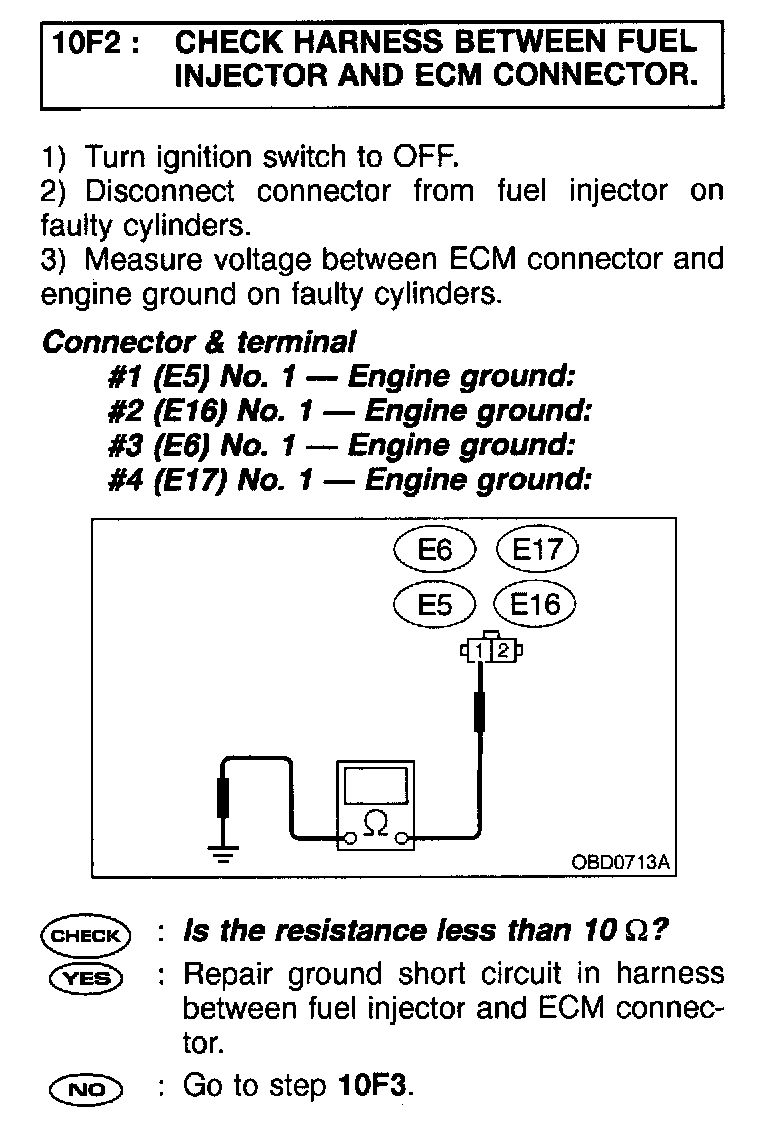

Step 10F2:




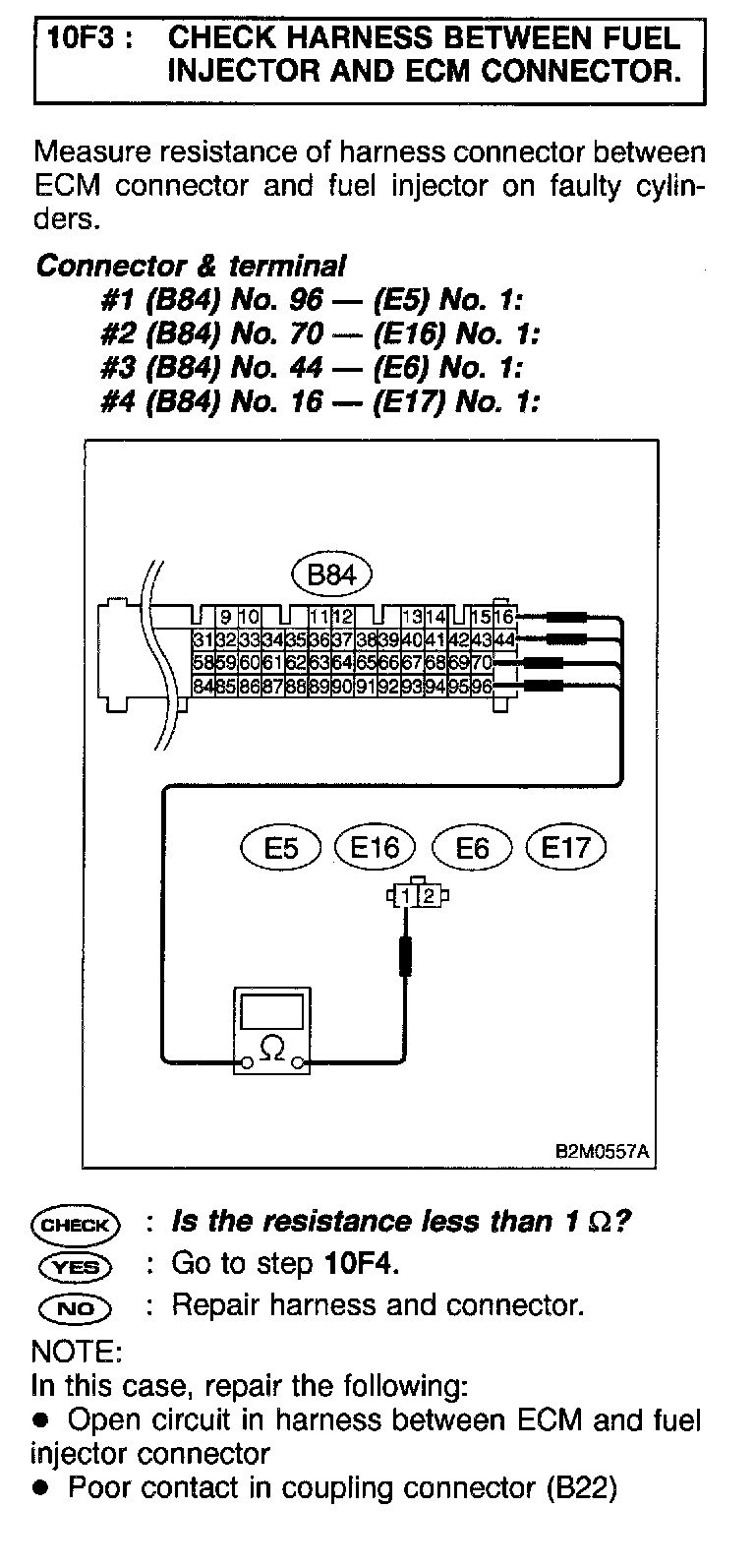

Step 10F3:

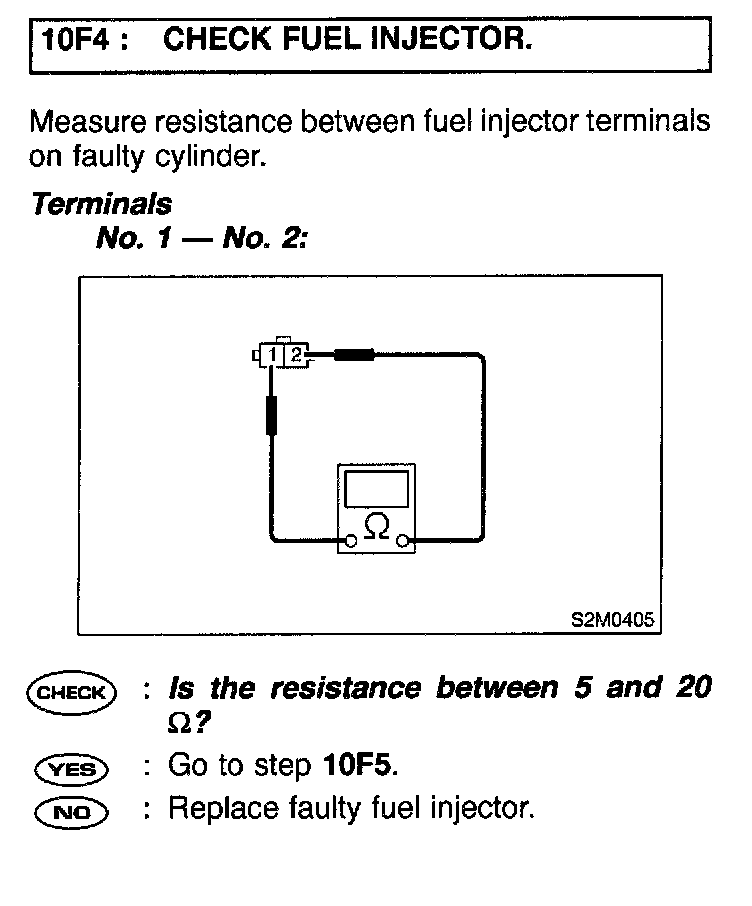

Step 10F4:




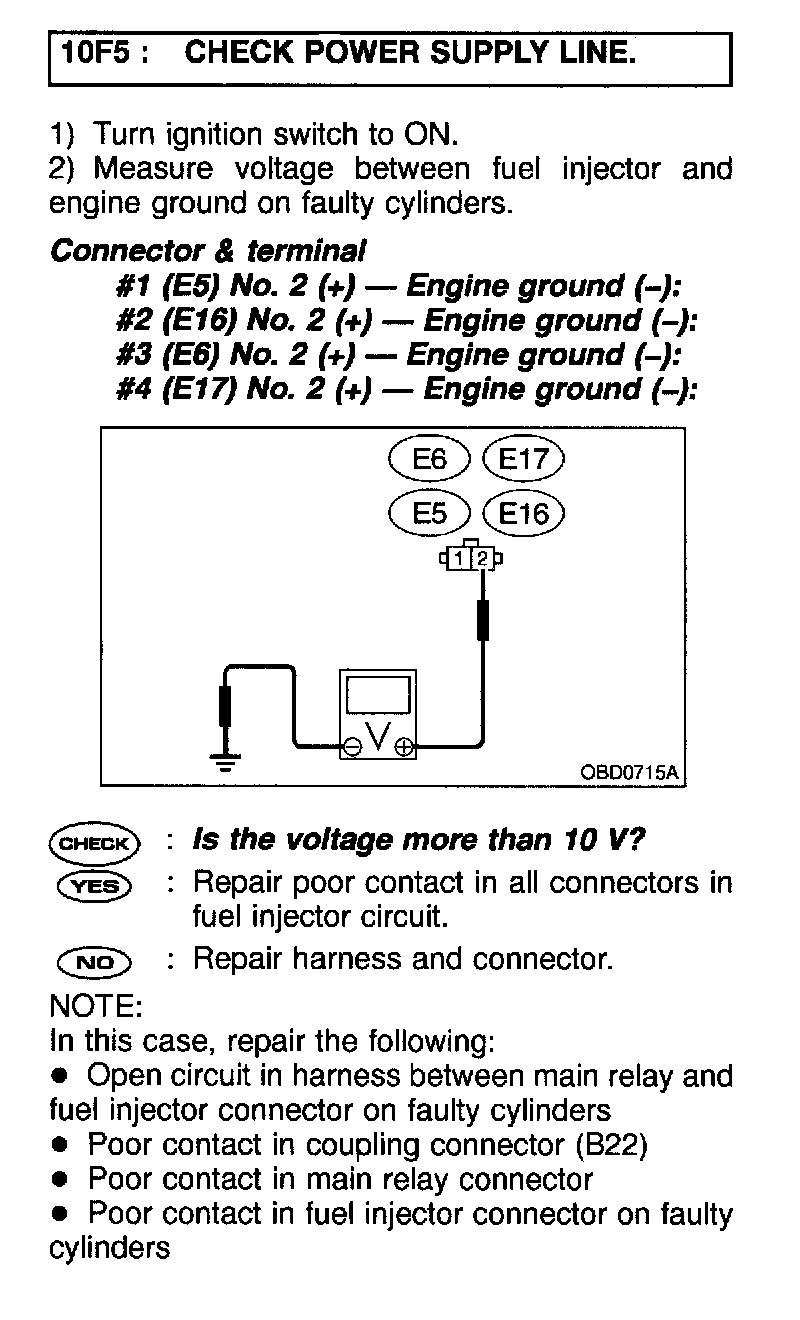

Step 10F5:




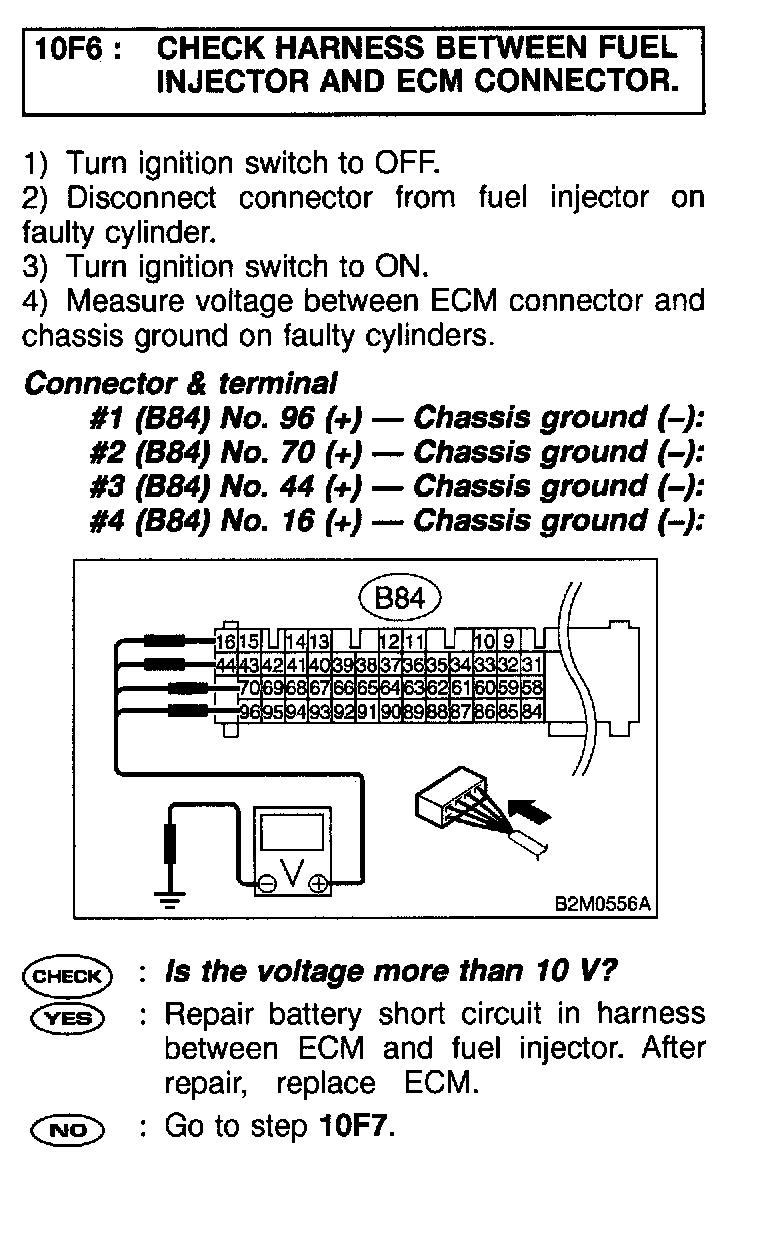

Step 10F6:

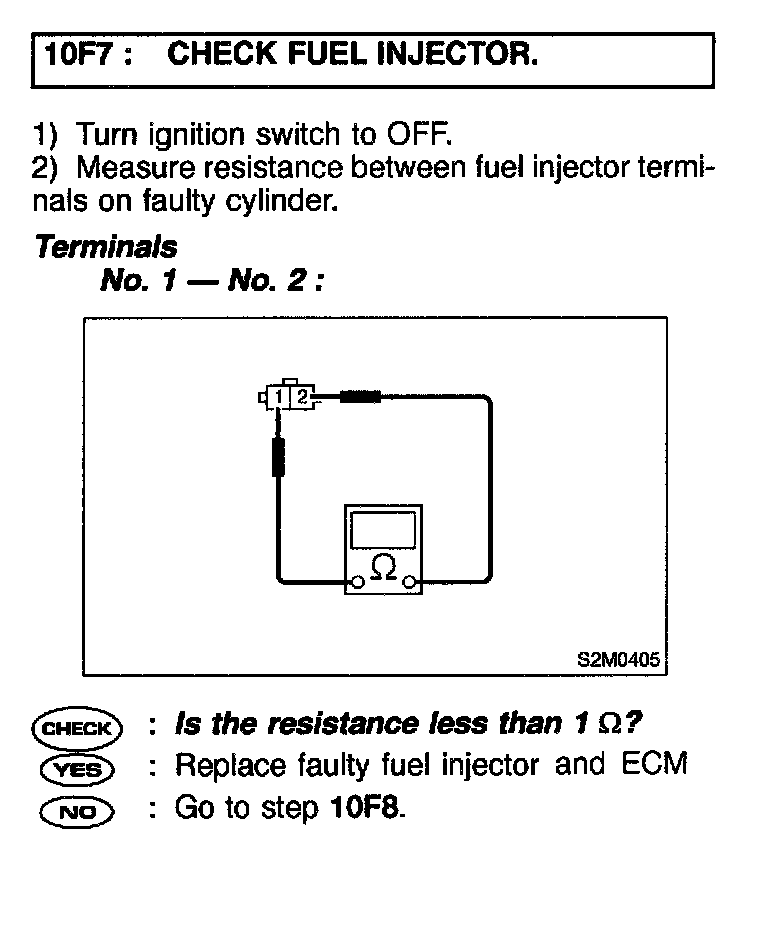

Step 10F7:




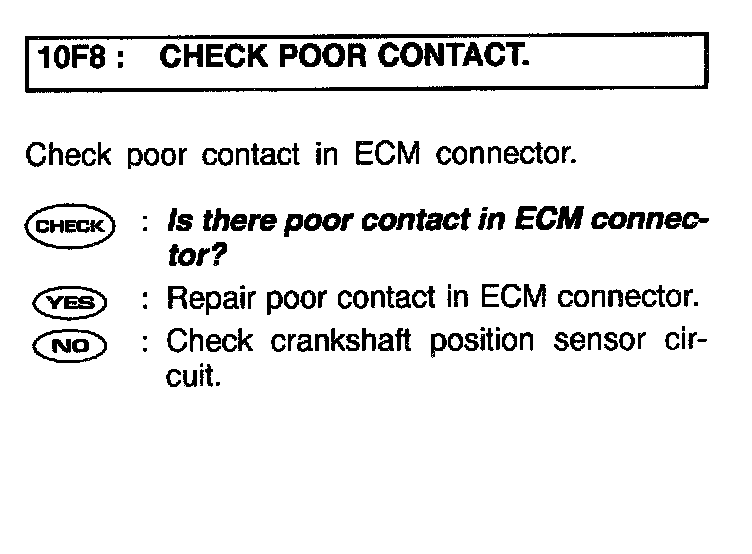

Step 10F8:





PROCEDURES

CRANKSHAFT POSITION SENSOR CIRCUIT

CAUTION: After repair or replacement of faulty parts, conduct CLEAR MEMORY MODE and INSPECTION MODE. Refer To How To Clear Diagnostic Trouble Codes.

NOTE: Check crankshaft position sensor circuit.

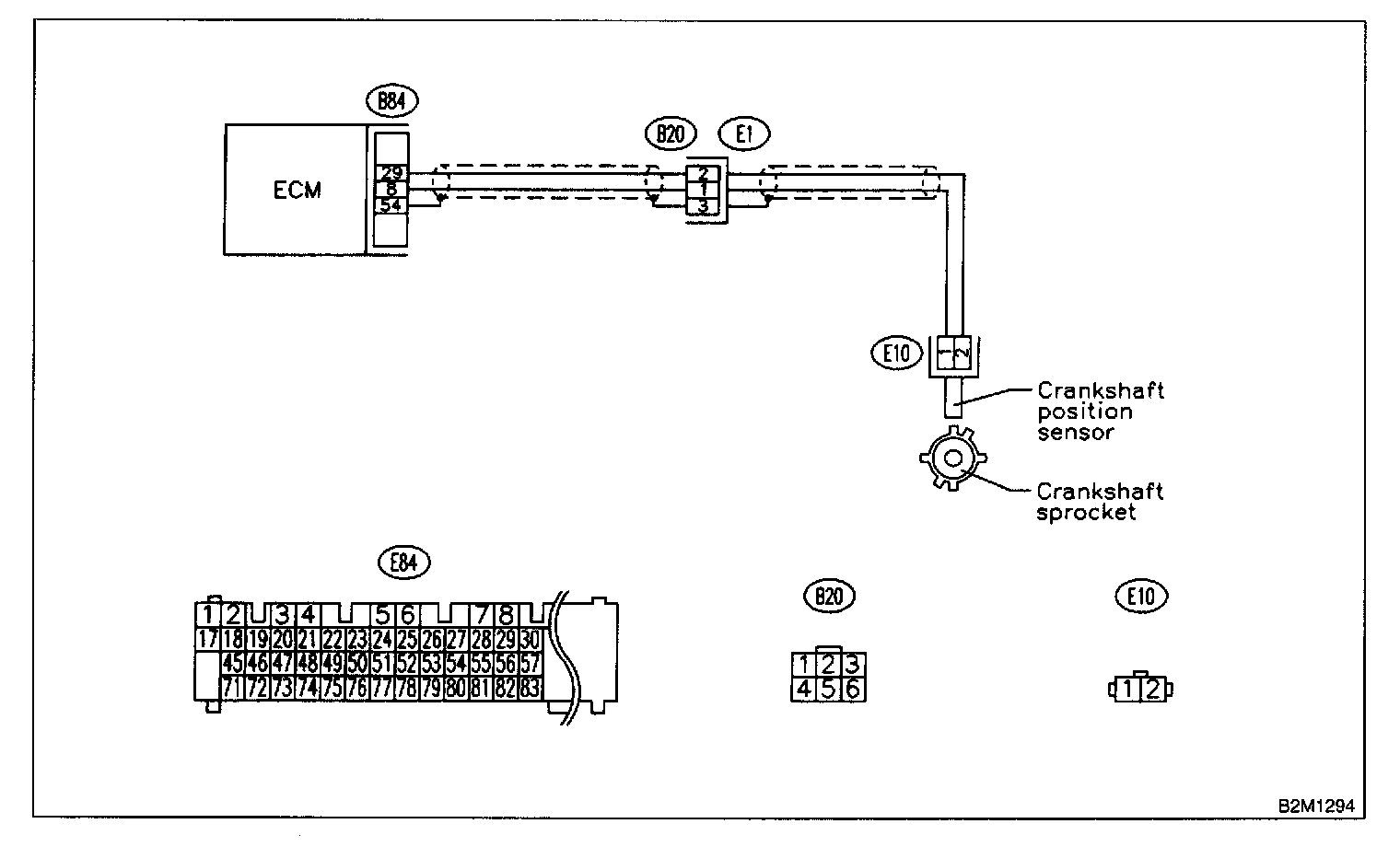

WIRING DIAGRAM

CAMSHAFT POSITION SENSOR CIRCUIT

CAUTION: After repair or replacement of faulty parts, conduct CLEAR MEMORY MODE and INSPECTION MODE. Refer To How To Clear Diagnostic Trouble Codes.

NOTE: Check crankshaft position sensor circuit.

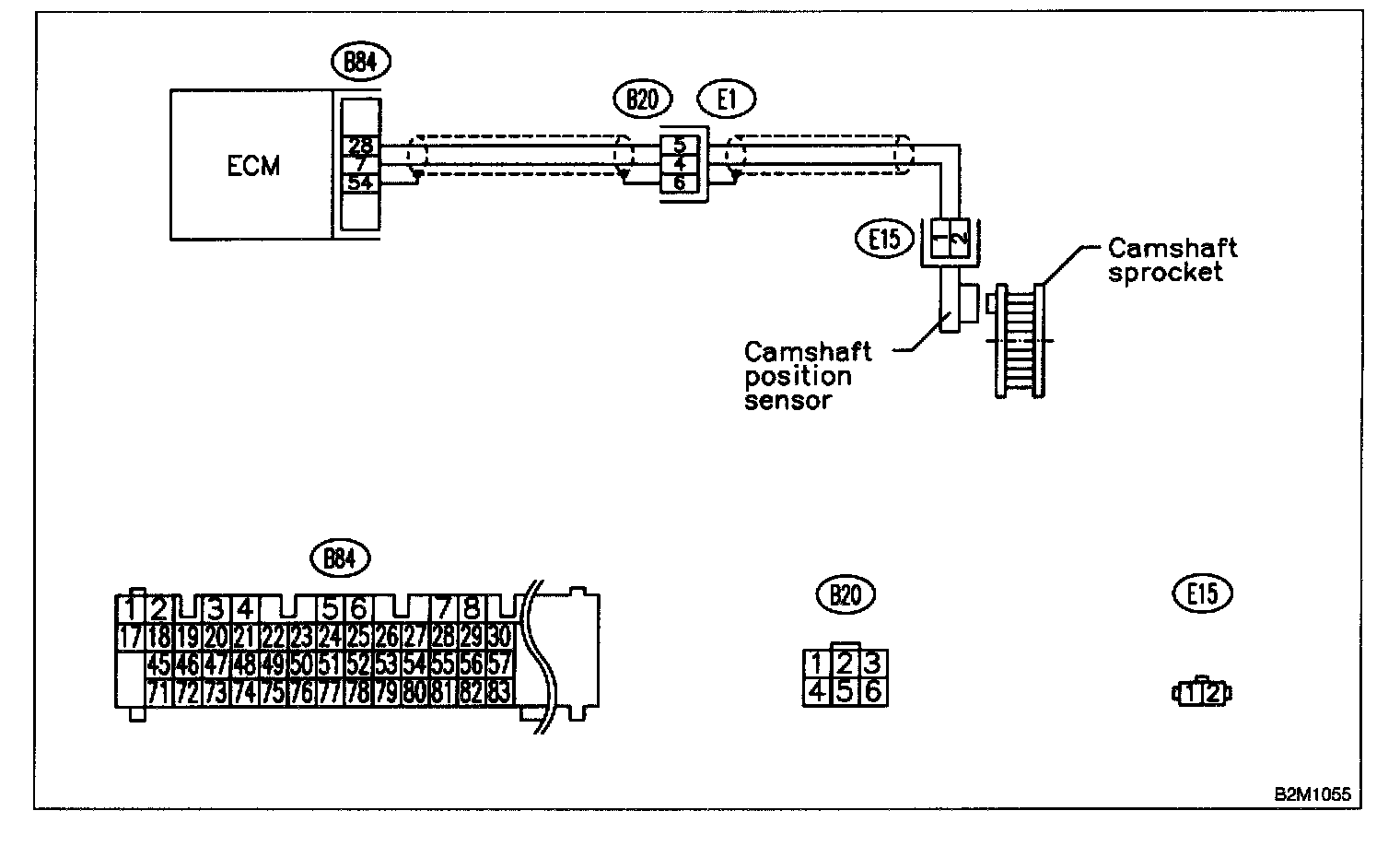

WIRING DIAGRAM
