Installation
AIR CONDITIONING: FRONT EVAPORATOR TEMPERATURE SENSOR: INSTALLATION
1. INSTALL FRONT EVAPORATOR TEMPERATURE SENSOR

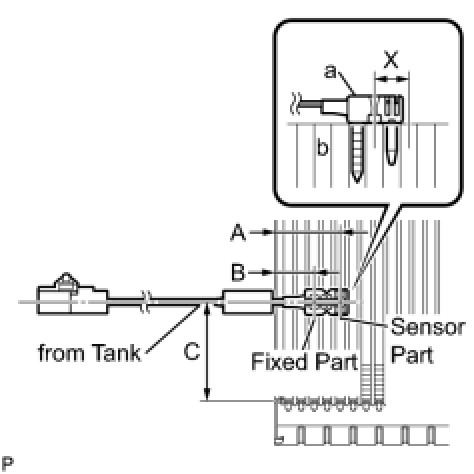

(a) Install evaporator temperature sensor as shown in the illustration.
Standard:
NOTICE:
* Be sure to insert the sensor only once because reinserting it will not allow it to be firmly secured.
* When reusing the evaporator, insert the sensor one row next to the one that has been used previously (X in the illustration).
* After inserting the sensor, do not apply excessive force to the wire.
* Directly insert the sensor until the edge of the plastic case "a" comes into contact with the evaporator "b".
2. INSTALL NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY Reassembly
3. INSTALL COOLER EXPANSION VALVE Reassembly
4. INSTALL AIR CONDITIONING UNIT Installation
5. INSTALL INSTRUMENT PANEL REINFORCEMENT (for Manual Transaxle) Installation
6. INSTALL INSTRUMENT PANEL REINFORCEMENT (for Automatic Transaxle) Installation
7. INSTALL INSTRUMENT PANEL WIRE Installation
8. INSTALL MAIN BODY ECU Installation
9. CONNECT DRAIN COOLER HOSE Installation
10. INSTALL REAR NO. 3 AIR DUCT Installation
11. INSTALL INSTRUMENT PANEL BRACE SUB-ASSEMBLY Installation
12. INSTALL REAR NO. 2 AIR DUCT Installation
13. INSTALL REAR NO. 1 AIR DUCT Installation
14. INSTALL DEFROSTER NOZZLE ASSEMBLY Installation
15. INSTALL NO. 6 HEATER TO REGISTER DUCT ASSEMBLY Installation
16. INSTALL STEERING COLUMN ASSEMBLY Installation
17. INSTALL BRAKE PEDAL SUPPORT Installation
18. INSTALL BRAKE MASTER CYLINDER PUSH ROD CLEVIS Installation
19. INSTALL STEERING SLIDING YOKE SUB-ASSEMBLY Installation
20. INSTALL COLUMN HOLE COVER SILENCER SHEET Installation
21. INSTALL INSTRUMENT PANEL SUB REINFORCEMENT Installation
22. CONNECT POWER STEERING ECU ASSEMBLY Installation
23. INSTALL COMBINATION SWITCH ASSEMBLY Installation
24. INSTALL STEERING COLUMN UPPER COVER Installation
25. INSTALL STEERING COLUMN LOWER COVER Installation
26. INSTALL STEERING WHEEL ASSEMBLY Installation
27. INSTALL STEERING PAD Installation
28. INSTALL LOWER INSTRUMENT PANEL Installation
29. CONNECT ANTENNA CORD SUB-ASSEMBLY Installation
30. CONNECT HOOD LOCK CONTROL LEVER SUB-ASSEMBLY Installation
31. INSTALL NO. 1 RADIO BRACKET Installation
32. INSTALL NO. 2 RADIO BRACKET Installation
33. INSTALL INSTRUMENT PANEL BOX Installation
34. INSTALL INSTRUMENT PANEL UNDER TRAY Installation
35. INSTALL FRONT CONSOLE BOX Installation
36. CONNECT AIR MIX DAMPER CONTROL CABLE SUB-ASSEMBLY Installation
37. CONNECT AIR INLET DAMPER CONTROL CABLE SUB-ASSEMBLY Installation
38. CONNECT DEFROSTER DAMPER CONTROL CABLE SUB-ASSEMBLY Installation
39. INSTALL AIR CONDITIONING PANEL ASSEMBLY Installation
40. INSTALL REAR CONSOLE BOX SUB-ASSEMBLY Installation
41. INSTALL CONSOLE BOX CARPET Installation
42. INSTALL REAR CONSOLE BOX COVER Installation
43. INSTALL UPPER CONSOLE PANEL Installation
44. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for Manual Transaxle) Installation
45. INSTALL COWL SIDE TRIM BOARD RH Installation
46. INSTALL COWL SIDE TRIM BOARD LH Installation
47. INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY Installation
48. INSTALL NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY Installation
49. INSTALL FRONT DOOR SCUFF PLATE RH Installation
50. INSTALL FRONT DOOR SCUFF PLATE LH Installation
51. INSTALL UPPER INSTRUMENT PANEL Installation
52. INSTALL GLOVE COMPARTMENT DOOR ASSEMBLY Installation
53. INSTALL INSTRUMENT CLUSTER FINISH PANEL RETAINER Installation
54. INSTALL INSTRUMENT CLUSTER FINISH CENTER PANEL SUB-ASSEMBLY Installation
55. INSTALL COMBINATION METER ASSEMBLY Installation
56. INSTALL INSTRUMENT CLUSTER FINISH PANEL Installation
57. INSTALL FRONT PILLAR GARNISH RH Installation
58. INSTALL FRONT PILLAR GARNISH LH Installation
59. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH Installation
60. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH Installation
61. CONNECT HEATER WATER HOSE INLET A Installation
62. CONNECT HEATER WATER OUTLET HOSE A (FROM HEATER UNIT) Installation
63. INSTALL LIQUID TUBE SUB-ASSEMBLY Installation
64. INSTALL SUCTION TUBE SUB-ASSEMBLY Installation
65. INSTALL OUTER COWL TOP PANEL Installation
66. INSTALL FRONT AIR SHUTTER SEAL RH Installation
67. INSTALL FRONT WIPER MOTOR AND LINK Installation
68. INSTALL COWL TOP VENTILATOR LOUVER LH Installation
69. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY Installation
70. INSTALL HOOD TO COWL TOP SEAL Installation
71. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH Installation
72. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH Installation
73. INSTALL FRONT WIPER ARM HEAD CAP Installation
74. ADD ENGINE COOLANT Service and Repair
75. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Torque : 5.4 Nm (55 kgf-cm, 48 in-lbf)
76. INSPECT SRS WARNING LIGHT
Diagnosis System
77. CHARGE REFRIGERANT Service and Repair
78. WARM UP ENGINE Service and Repair
79. INSPECT FOR COOLANT LEAK Testing and Inspection
80. INSPECT FOR REFRIGERANT LEAK Service and Repair
81. POSITION FRONT WHEELS FACING STRAIGHT AHEAD
