Removal and Replacement

OIL PUMP

COMPONENTS (Part 1):




COMPONENTS (Part 2):




COMPONENTS (Part 3):




COMPONENTS (Part 4):




COMPONENTS (Part 5):





COMPONENTS (Part 6):





REMOVAL
1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent airbag and seat belt pretensioner activation.

2. REMOVE HOOD SUB-ASSEMBLY
3. REMOVE FRONT WHEEL RH
4. REMOVE ENGINE UNDER COVER RH
5. REMOVE ENGINE UNDER COVER LH
6. REMOVE FRONT FENDER APRON SEAL RH
7. REMOVE NO. 1 ENGINE COVER SUB-ASSEMBLY
8. DRAIN ENGINE OIL
9. REMOVE FRONT EXHAUST PIPE ASSEMBLY
10. REMOVE FAN AND GENERATOR V BELT
11. REMOVE GENERATOR ASSEMBLY
12. DISCONNECT VANE PUMP ASSEMBLY
13. REMOVE ENGINE MOUNTING INSULATOR RH
14. REMOVE IGNITION COIL ASSEMBLY
15. REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY
16. REMOVE V-RIBBED BELT TENSIONER ASSEMBLY
17. REMOVE CRANKSHAFT POSITION SENSOR
18. REMOVE OIL PAN SUB-ASSEMBLY
19. SET NO. 1 CYLINDER TO TDC/COMPRESSION
20. REMOVE CRANKSHAFT PULLEY
21. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY
22. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY
23. REPLACE TIMING CHAIN COVER OIL SEAL
24. REMOVE NO. 1 CRANKSHAFT POSITION SENSOR PLATE
25. REMOVE TIMING CHAIN GUIDE
26. REMOVE CHAIN TENSIONER SLIPPER
27. REMOVE CHAIN SUB-ASSEMBLY
28. REMOVE NO. 1 CHAIN VIBRATION DAMPER
29. REMOVE CRANKSHAFT TIMING SPROCKET
30. REMOVE NO. 2 CHAIN SUB-ASSEMBLY
31. REMOVE OIL PUMP DRIVE GEAR





32. REMOVE OIL PUMP ASSEMBLY

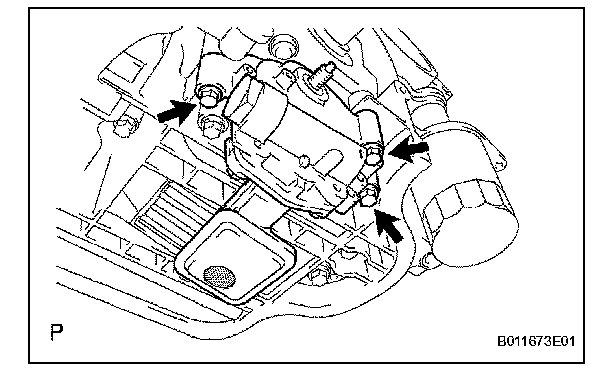

(a) Remove the 3 bolts, oil pump and gasket.

INSTALLATION





1. INSTALL OIL PUMP ASSEMBLY
(a) Install a new gasket and the oil pump with the 3 bolts.
Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)
2. INSTALL OIL PUMP DRIVE GEAR
3. INSTALL NO. 2 CHAIN SUB-ASSEMBLY
4. INSTALL CRANKSHAFT TIMING SPROCKET
5. INSTALL NO. 1 CHAIN VIBRATION DAMPER
6. INSTALL CHAIN SUB-ASSEMBLY
7. INSTALL CHAIN TENSIONER SLIPPER
8. INSTALL TIMING CHAIN GUIDE
9. INSTALL NO. 1 CRANKSHAFT POSITION SENSOR PLATE
10. INSTALL TIMING CHAIN COVER OIL SEAL
11. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY
12. INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY
13. INSTALL CRANKSHAFT PULLEY
14. INSTALL CAMSHAFT TIMING GEAR ASSEMBLY
15. INSTALL OIL PAN SUB-ASSEMBLY
16. INSTALL CRANKSHAFT POSITION SENSOR
17. INSTALL V-RIBBED BELT TENSIONER ASSEMBLY
18. INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY
19. INSTALL IGNITION COIL ASSEMBLY
20. INSTALL ENGINE MOUNTING INSULATOR RH
21. INSTALL VANE PUMP ASSEMBLY
22. INSTALL GENERATOR ASSEMBLY
23. INSTALL FAN AND GENERATOR V BELT
24. INSTALL EXHAUST PIPE ASSEMBLY
25. ADD ENGINE OIL
26. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
27. CHECK FOR ENGINE OIL LEAKS
28. INSTALL NO. 1 ENGINE COVER SUB-ASSEMBLY
29. INSTALL FRONT FENDER APRON SEAL RH
30. INSTALL ENGINE UNDER COVER LH
31. INSTALL ENGINE UNDER COVER RH
32. INSTALL FRONT WHEEL RH
33. INSTALL HOOD SUB-ASSEMBLY
34. PERFORM INITIALIZATION
Perform initialization.

NOTICE: Certain systems need to be initialized after disconnecting and reconnecting the cable from the negative (-) battery terminal.
