Parking Brake System: Adjustments
PARKING BRAKE SYSTEMADJUSTMENT
1. REMOVE REAR WHEEL
2. ADJUST PARKING BRAKE SHOE CLEARANCE
3. INSTALL REAR WHEEL
Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)
4. INSPECT PARKING BRAKE LEVER TRAVEL
a. Pull the parking brake lever all the way up, and count the number of clicks.
Parking brake lever travel: 6 to 9 clicks at 196 N (20 kgf, 44.1 lbs.)
5. ADJUST PARKING BRAKE LEVER TRAVEL
a. Remove the console box assembly RR.

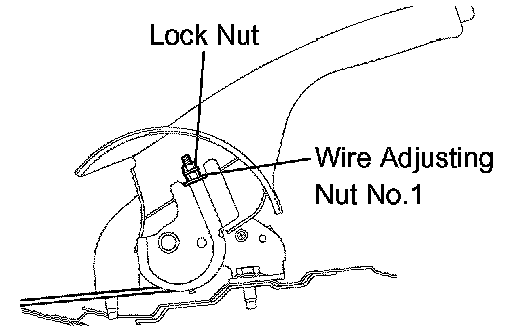

b. Loosen the lock nut and turn the wire adjusting nut No.1 until the lever travel becomes correct.
c. Tighten the lock nut.
Torque: 5.0 Nm (51 kgf-cm, 44 inch lbs.)
d. Install the console box assembly RR.
