Electrical Diagrams

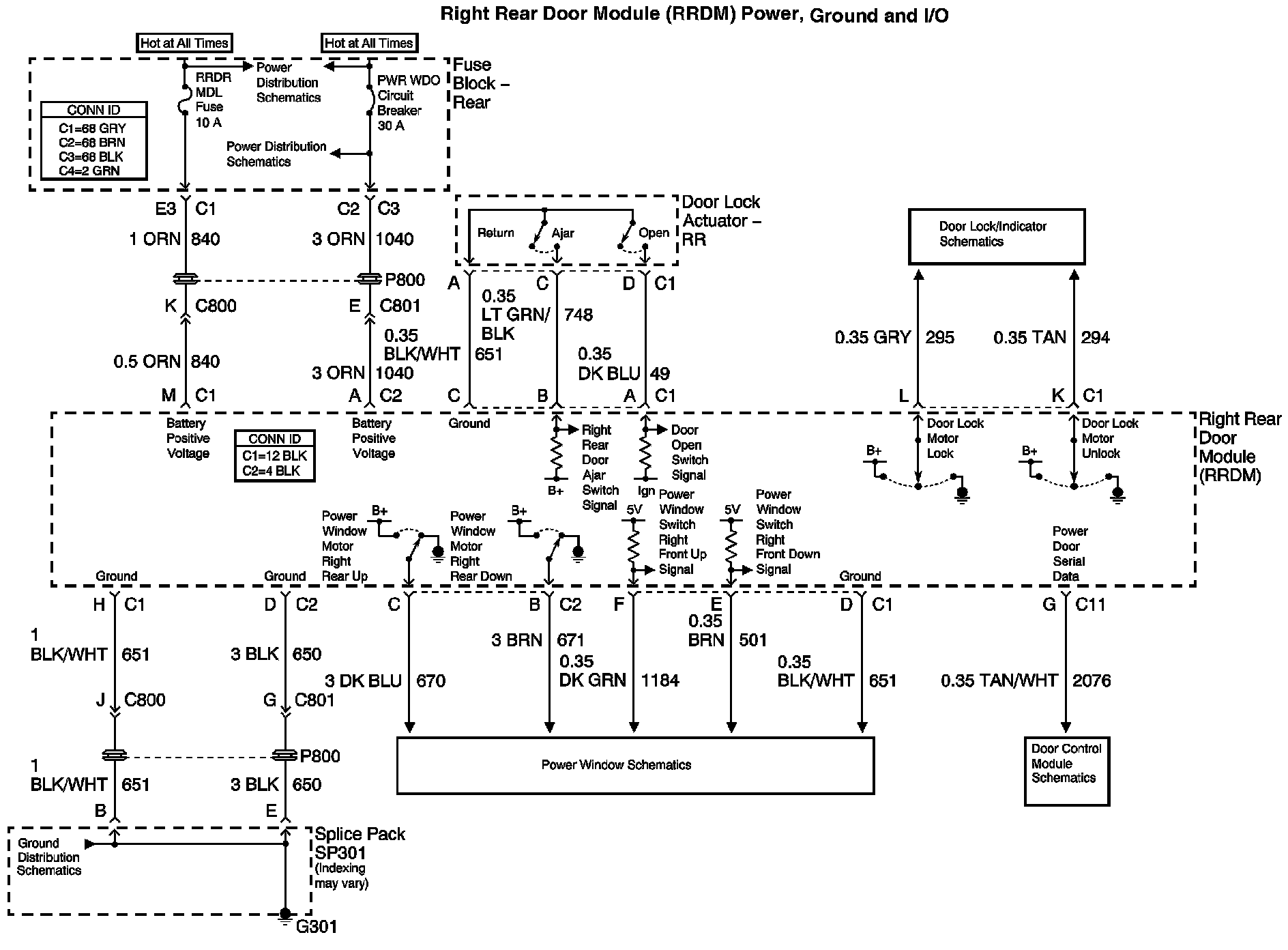

Door Controls Module Diagram 1:

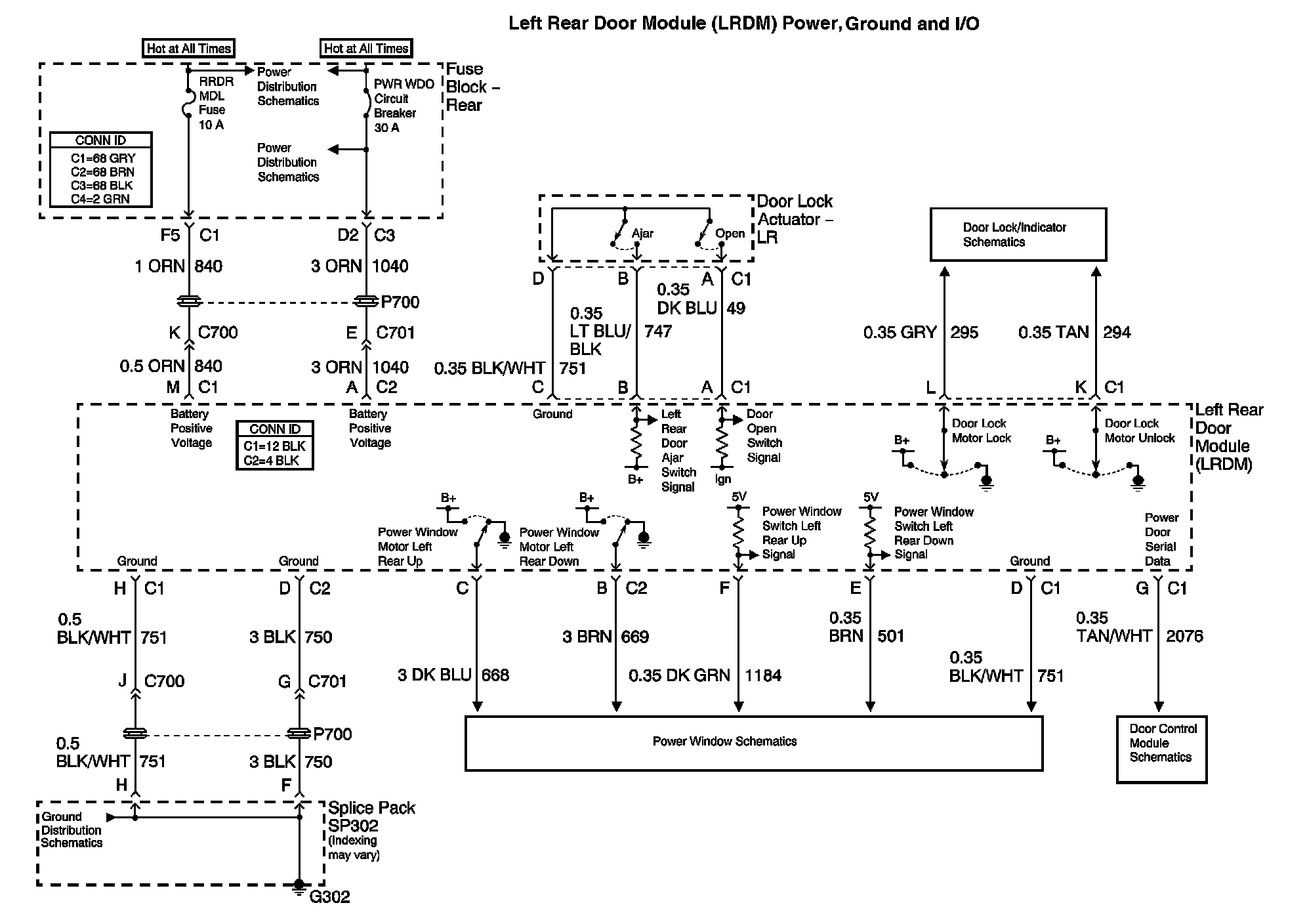

Door Controls Module Diagram 2:

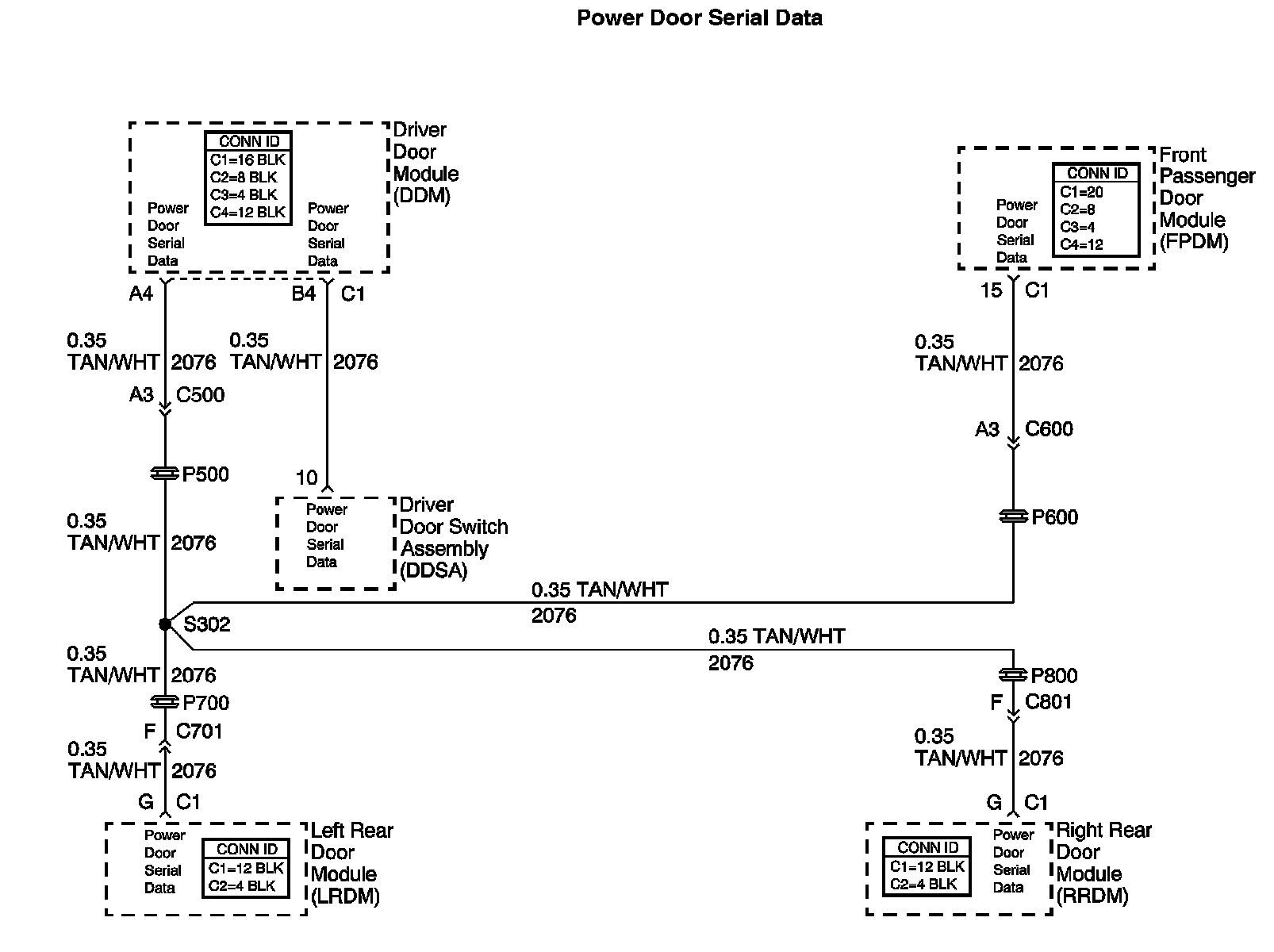

Door Controls Module Diagram 3:

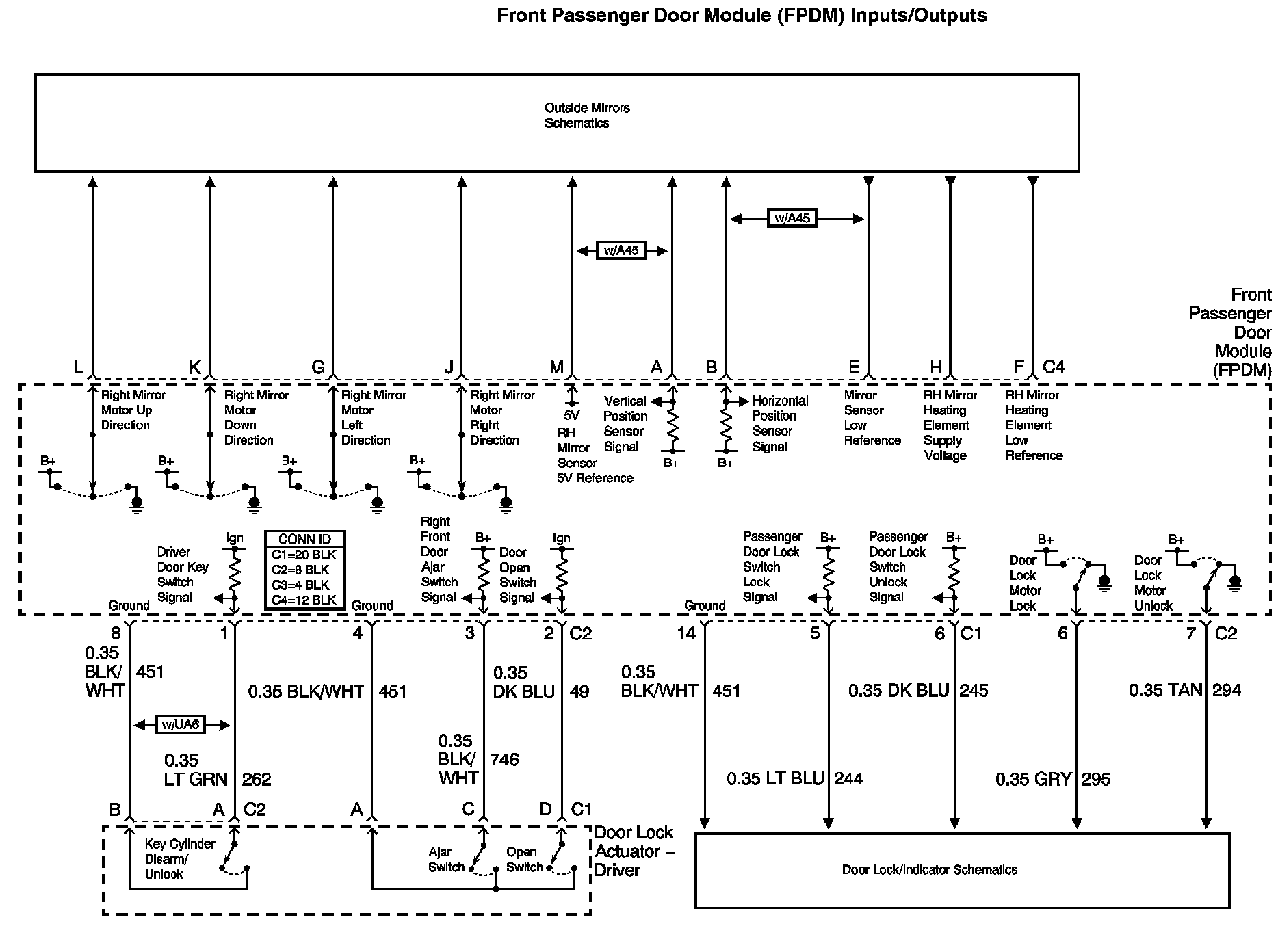

Door Controls Module Diagram 4:

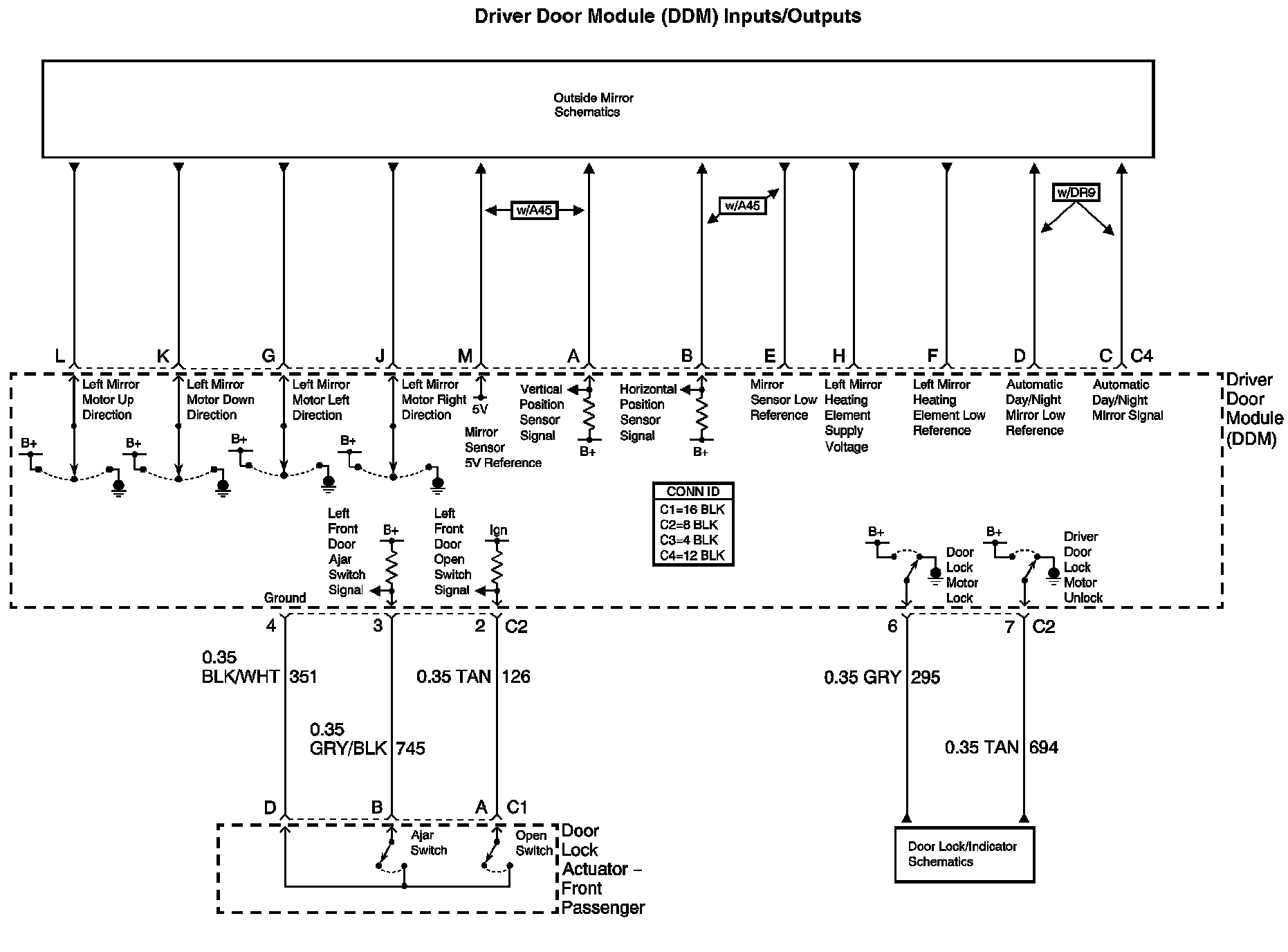

Door Controls Module Diagram 5:

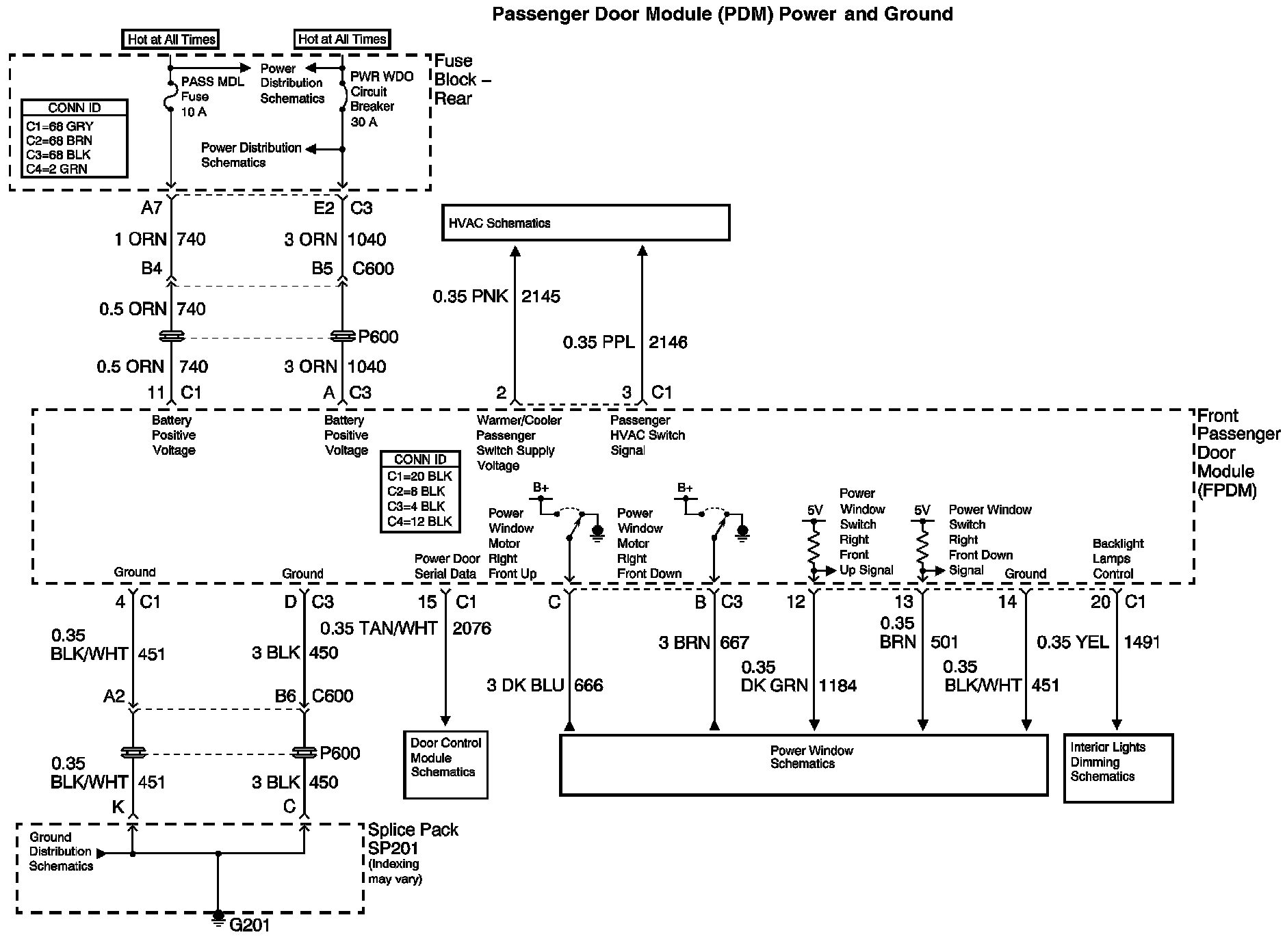

Door Controls Module Diagram 6:

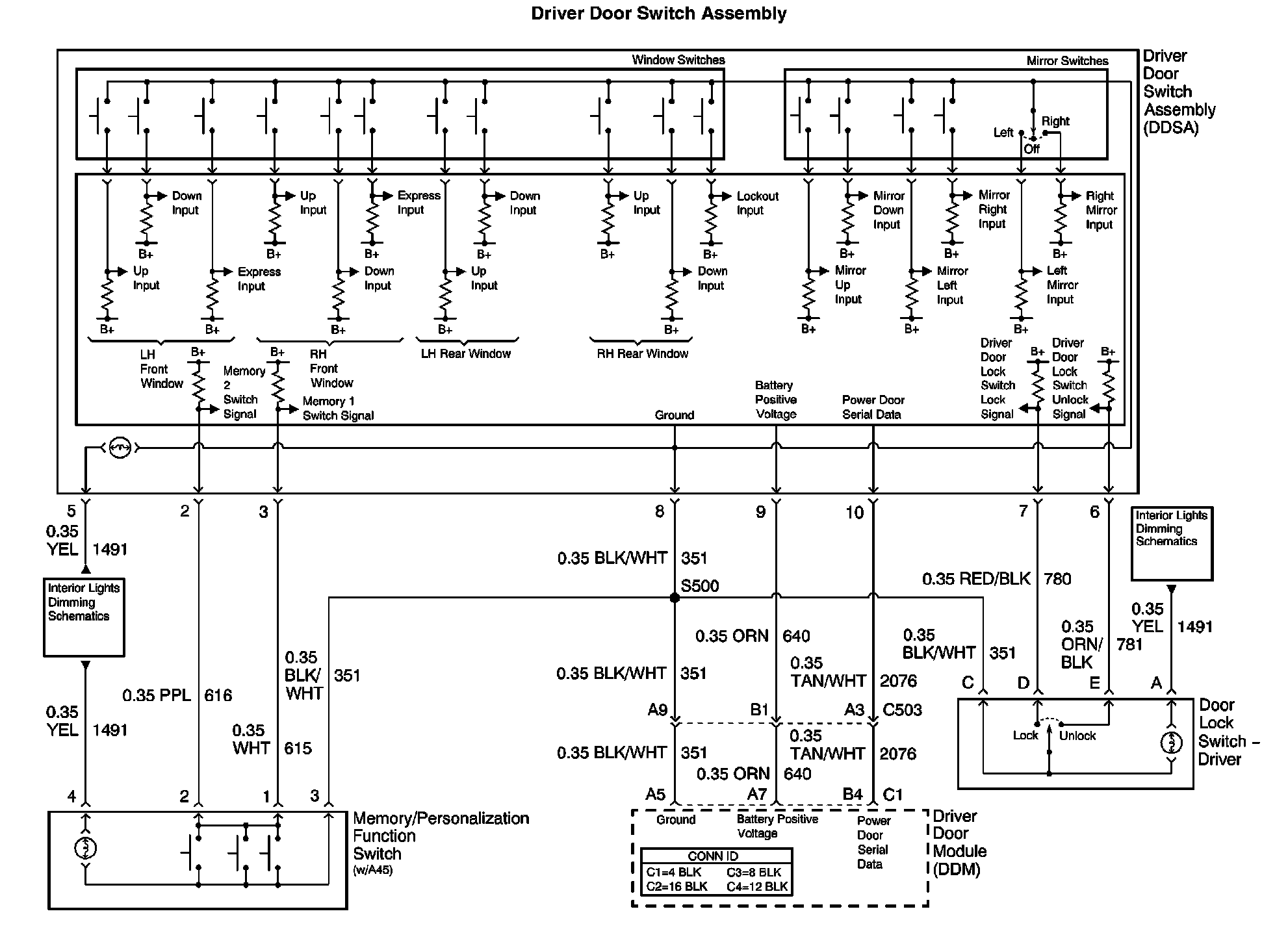

Door Controls Module Diagram 7:

Door Controls Module Diagram 8:
