Symptom Related Diagnostic Procedures

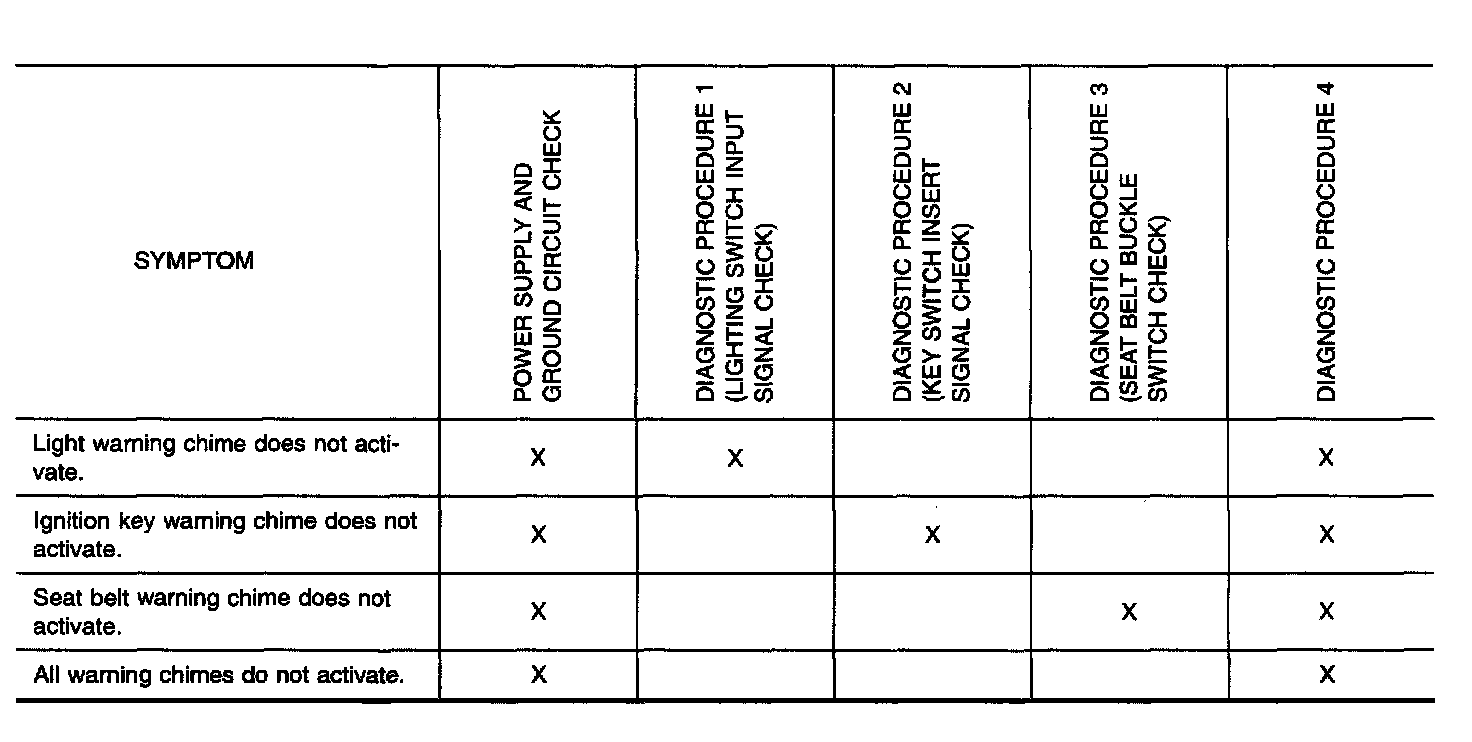

SYMPTOM CHART
POWER SUPPLY AND GROUND CIRCUIT CHECK

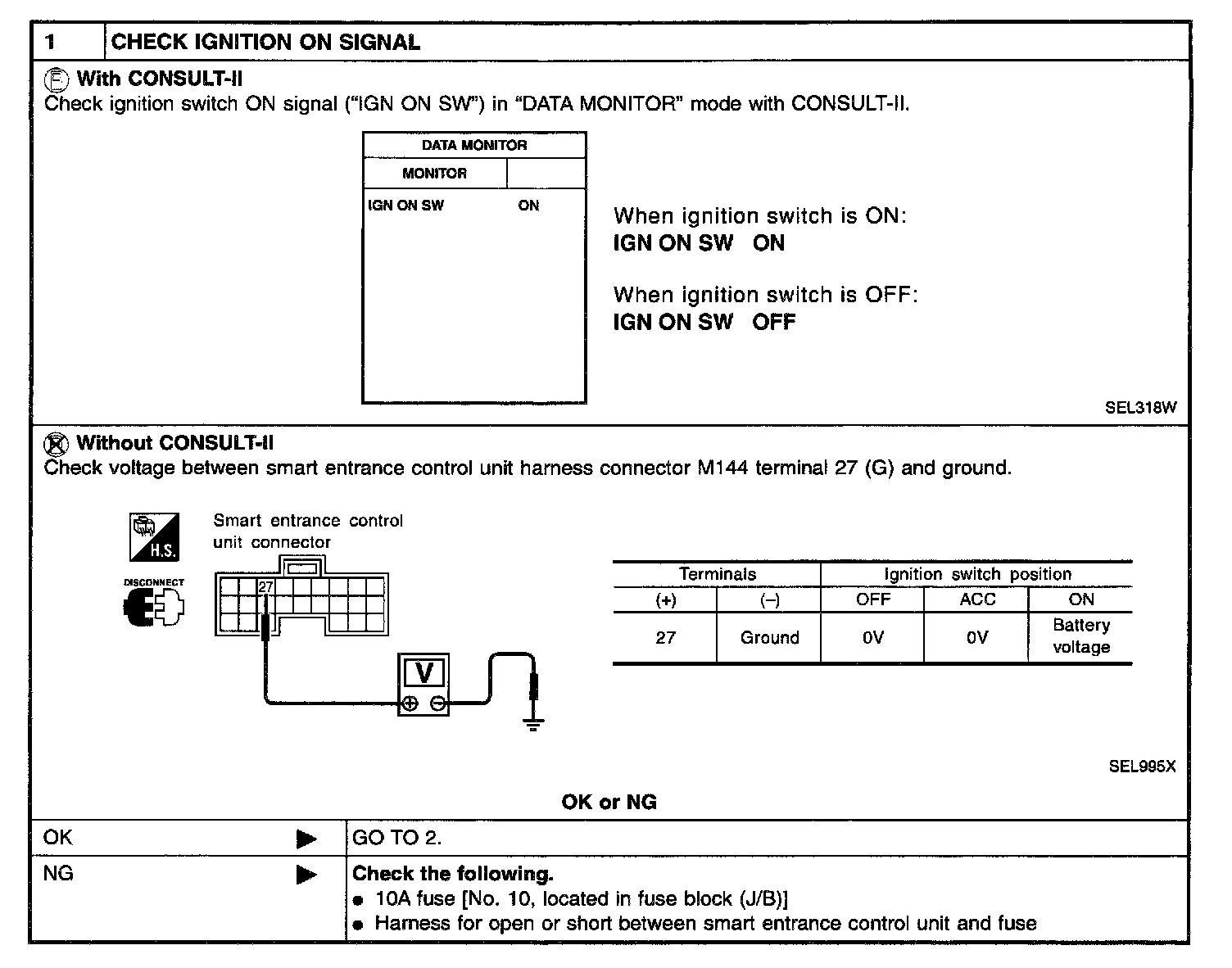

Power Supply Circuit Check

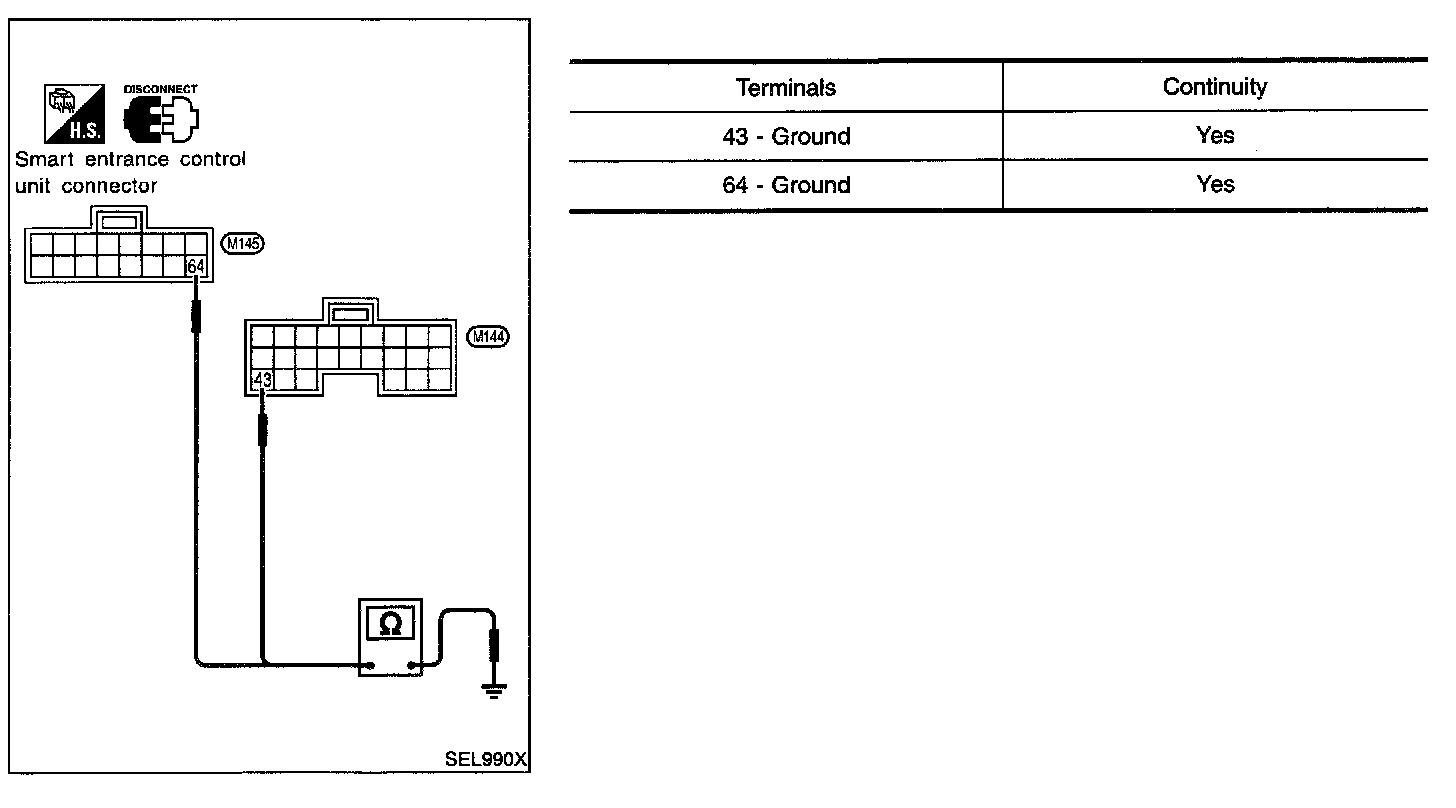

Ground Circuit Check
Step 1:

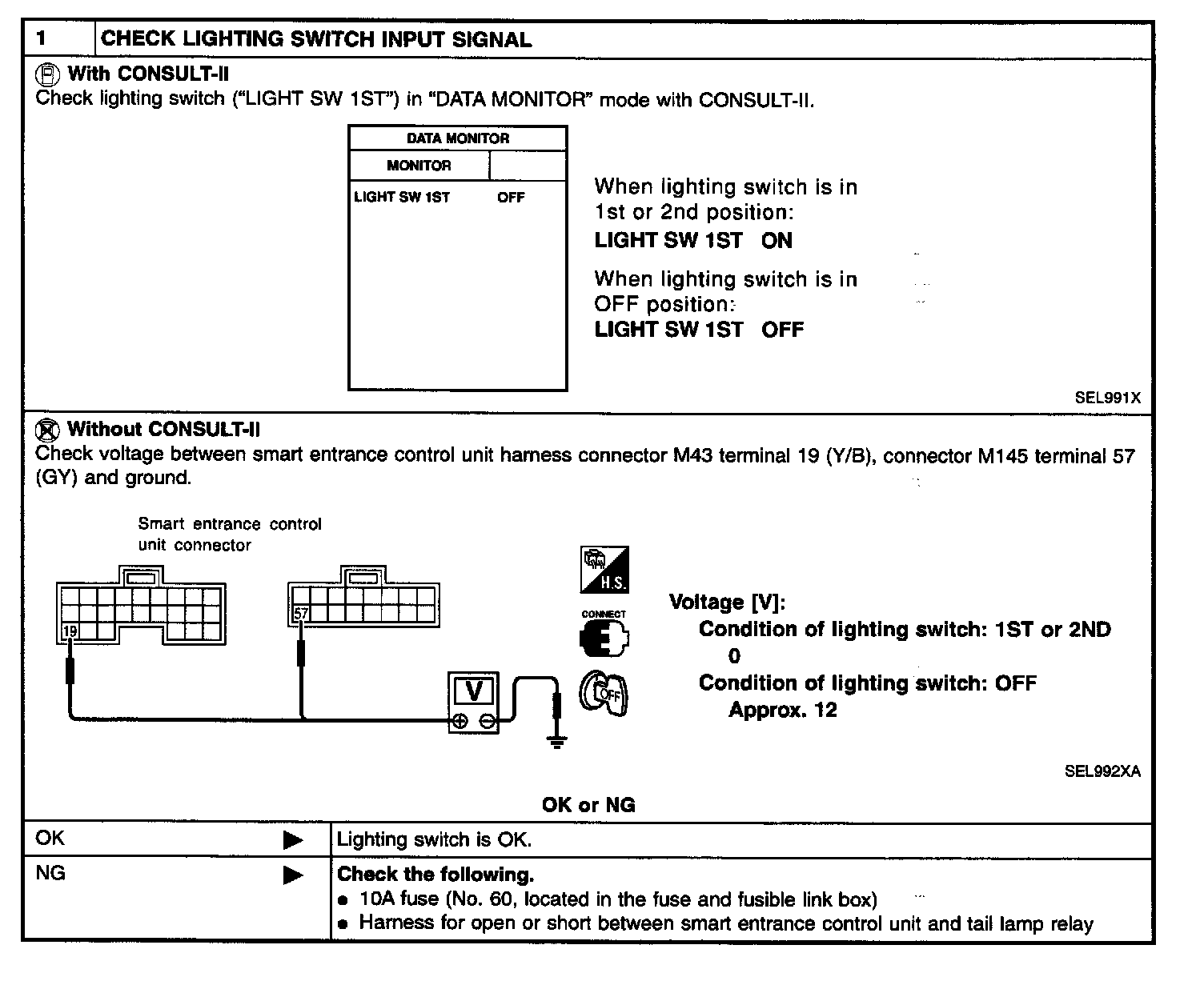

DIAGNOSTIC PROCEDURE 1 (LIGHTING SWITCH INPUT SIGNAL CHECK)
Steps 1 - 2:

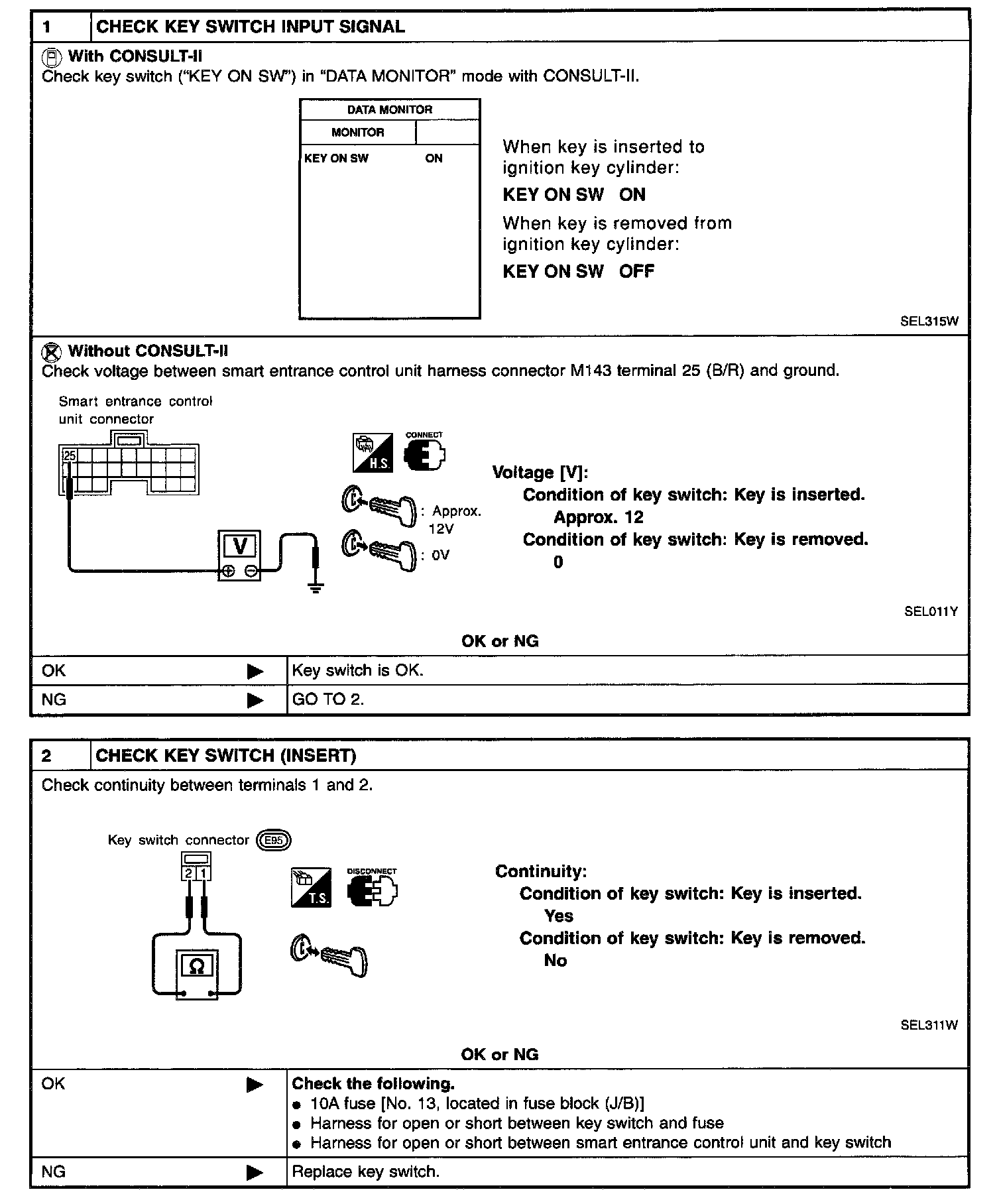

DIAGNOSTIC PROCEDURE 2 (KEY SWITCH INSERT SIGNAL CHECK)
Steps 1 - 2:

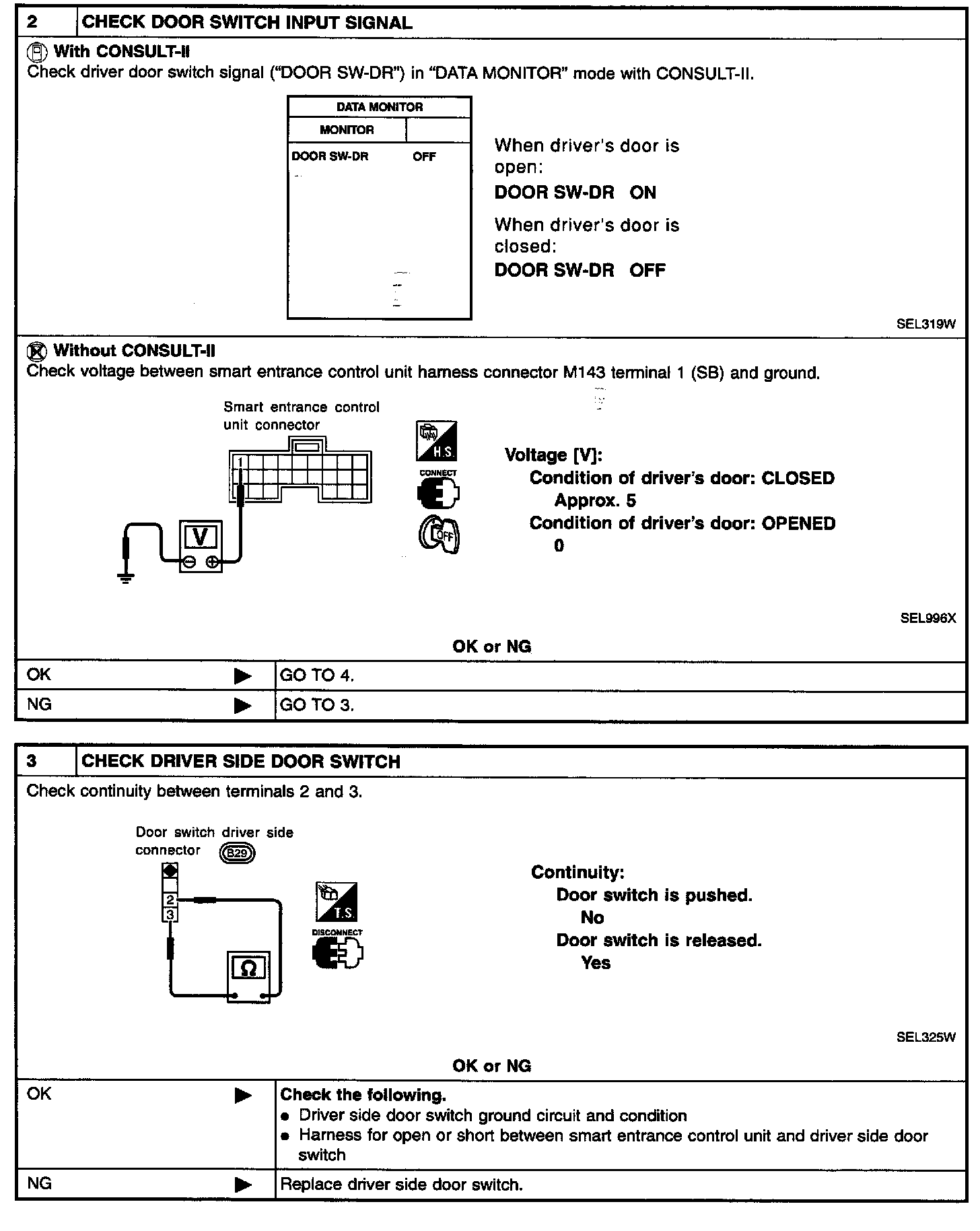

DIAGNOSTIC PROCEDURE 3 (SEAT BELT BUCKLE SWITCH CHECK)
Step 1:
Steps 2 - 3:
Step 4:

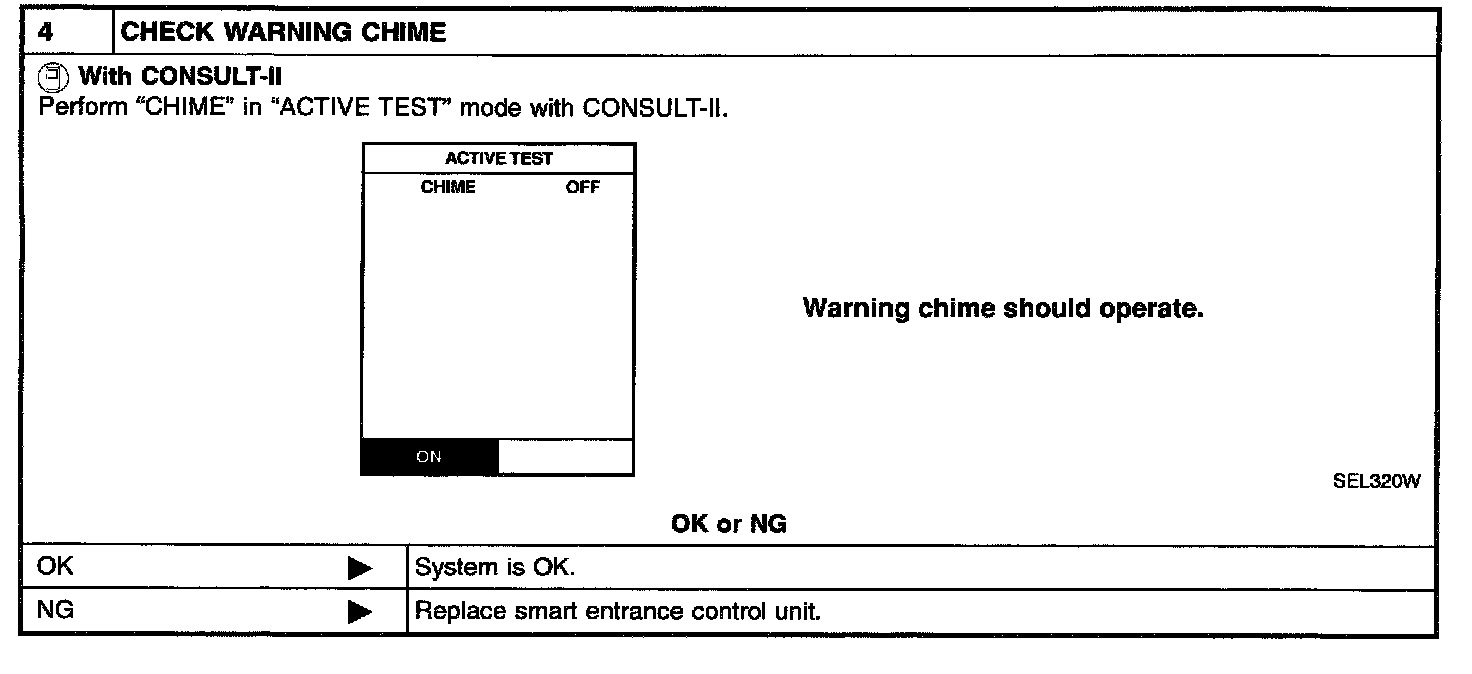

DIAGNOSTIC PROCEDURE 4
