Symptom Related Diagnostic Procedures

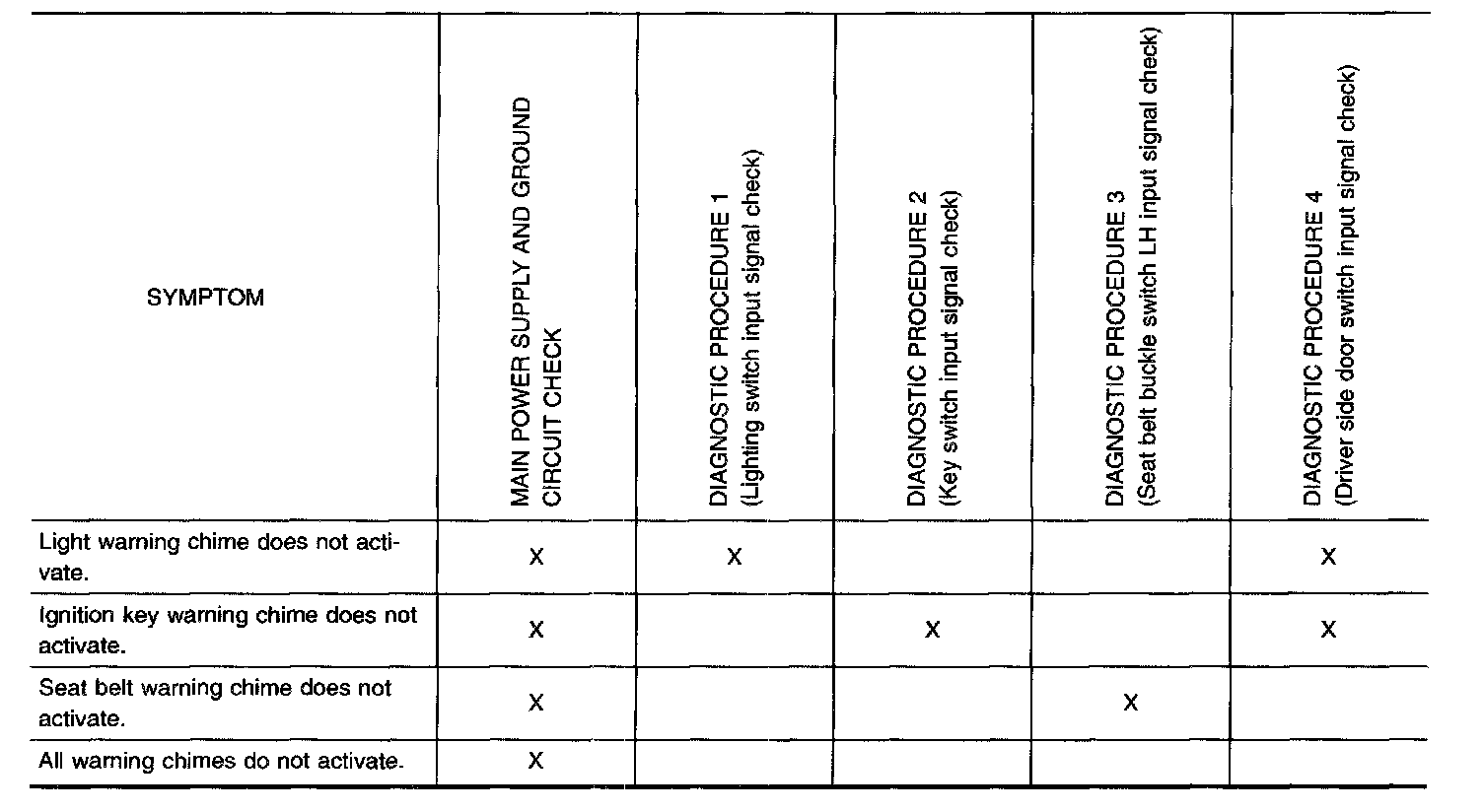

SYMPTOM CHART
MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK
Main power supply circuit check

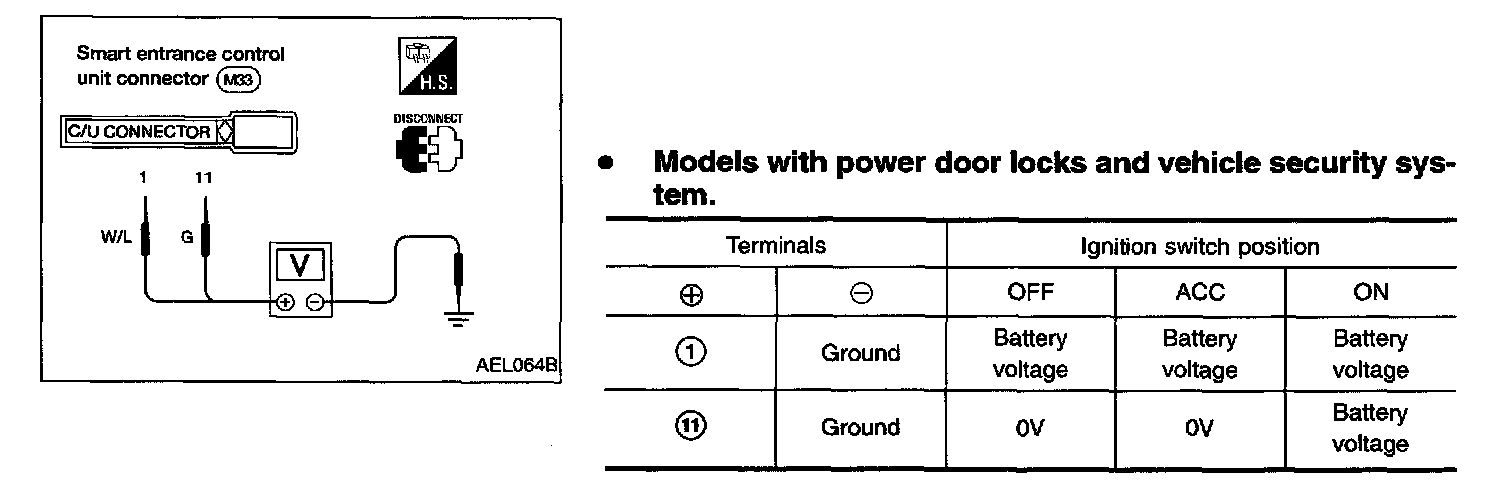

- Models with power door locks and vehicle security system.

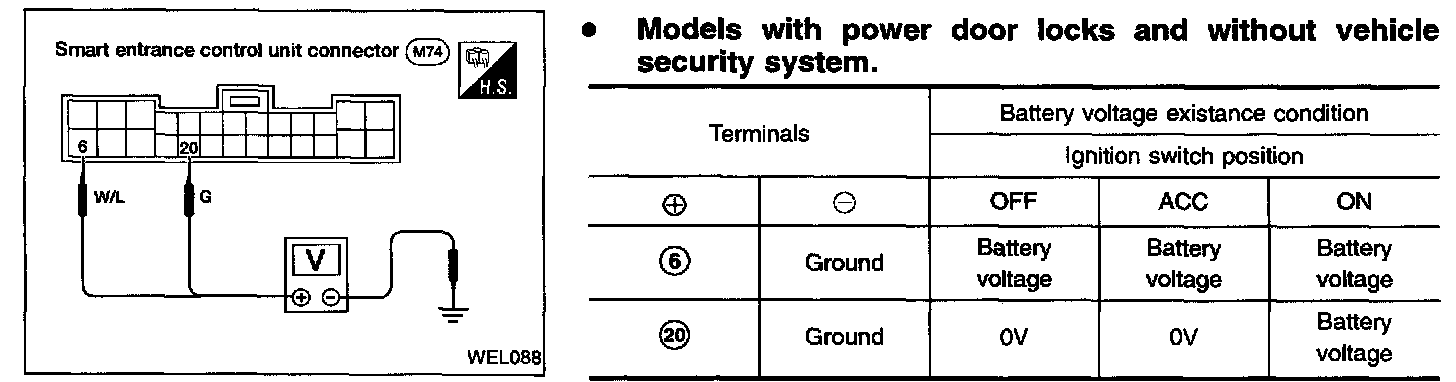

- Models with power door locks and without vehicle security system.

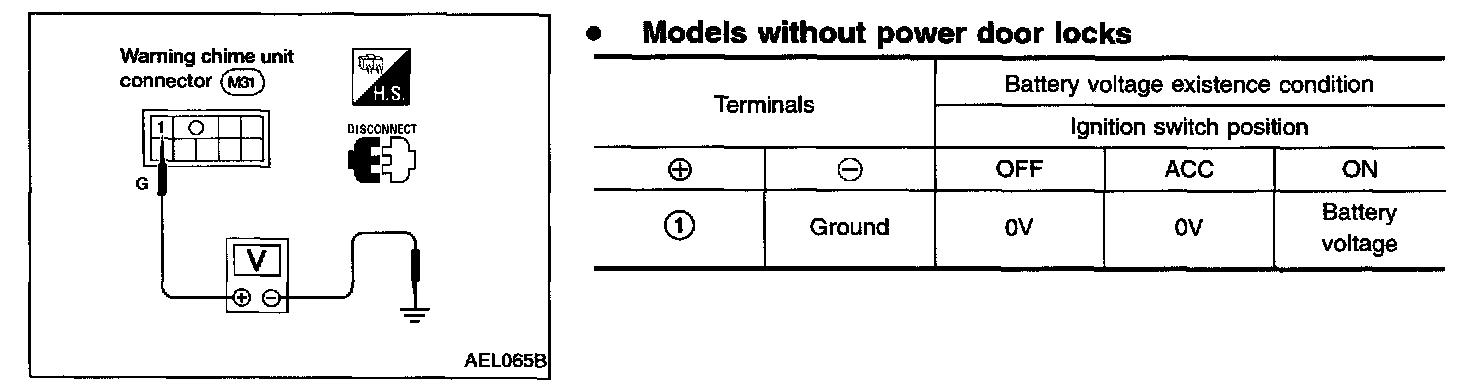

- Models without power door locks
Ground circuit check

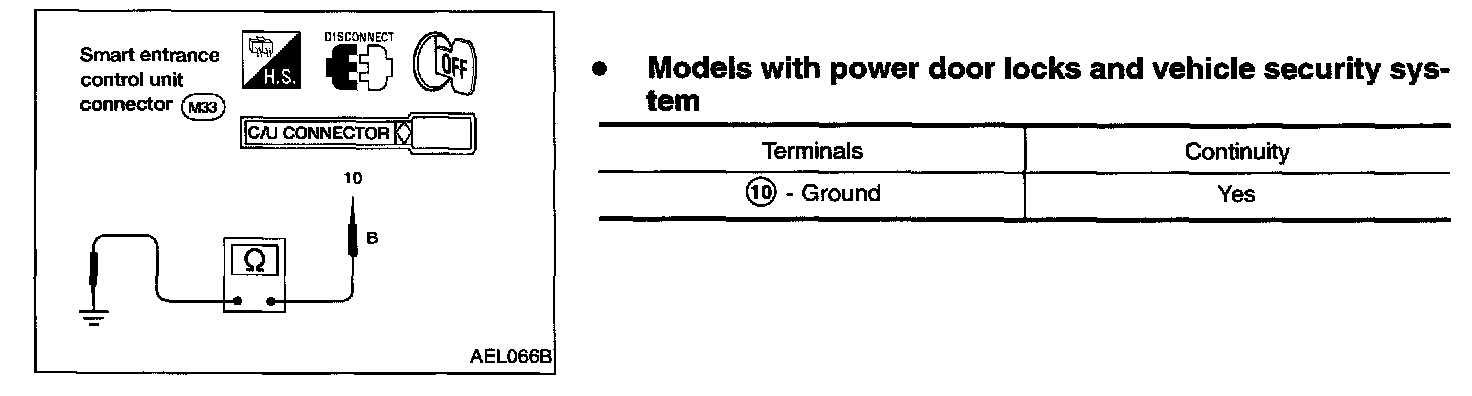

- Models with power door locks and vehicle security system

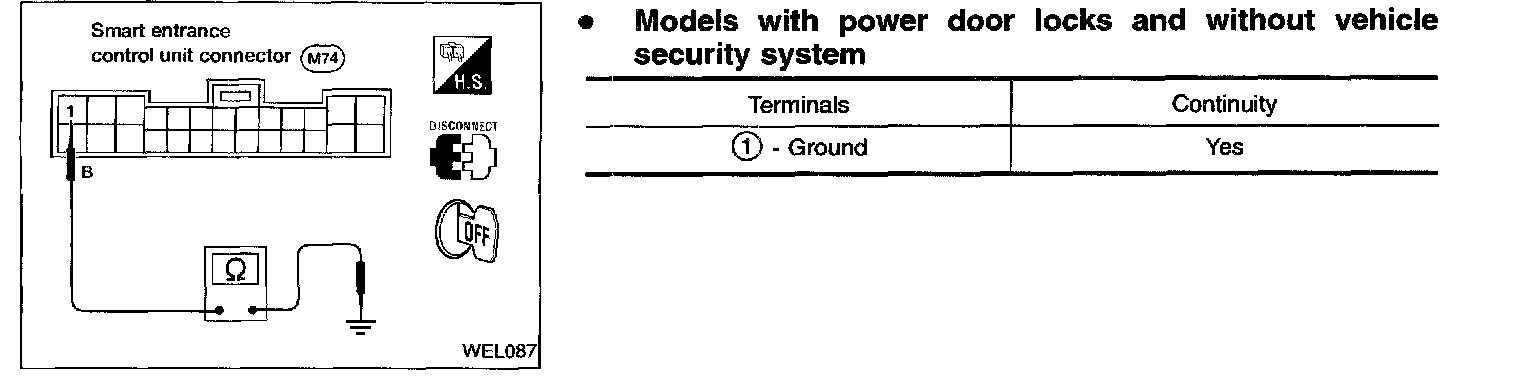

- Models with power door locks and without vehicle security system

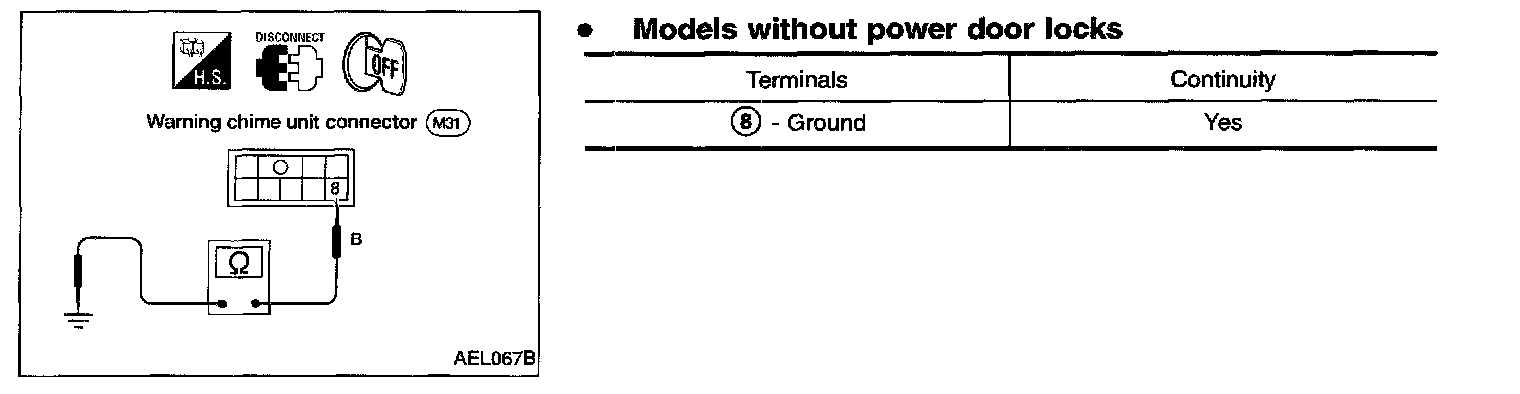

- Models without power door locks
DIAGNOSTIC PROCEDURES
Models With Power Door Locks:
Models Without Power Door Locks:

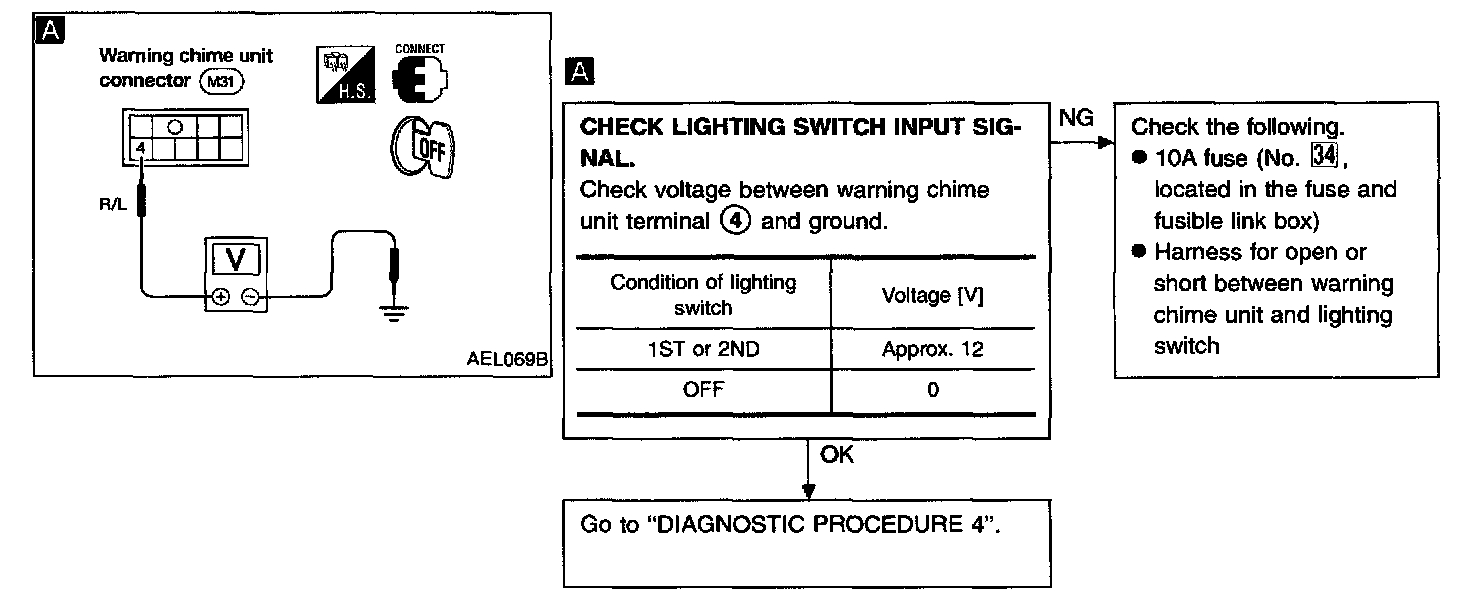

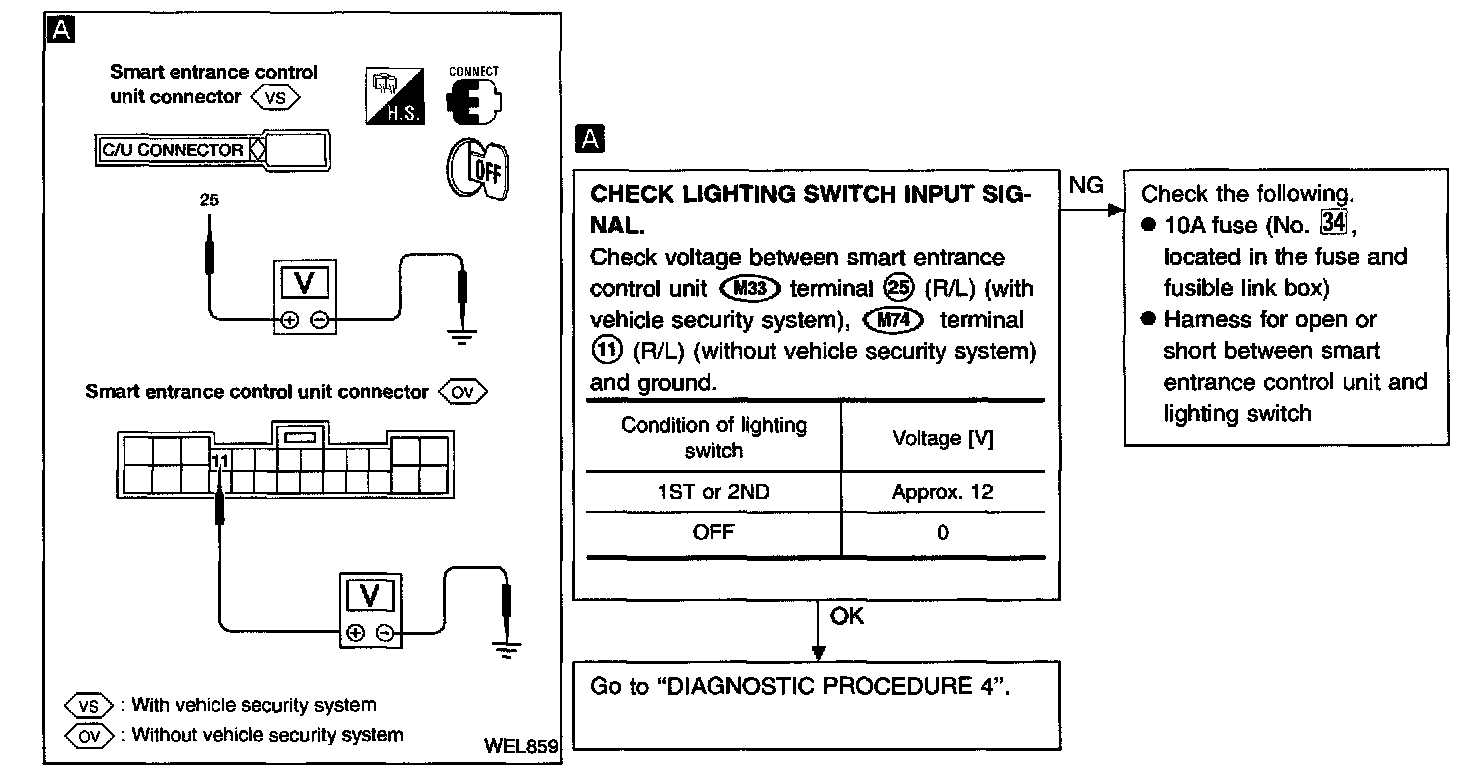

DIAGNOSTIC PROCEDURE 1 (Lighting switch input signal check)
Models With Power Door Locks:
Models Without Power Door Locks:

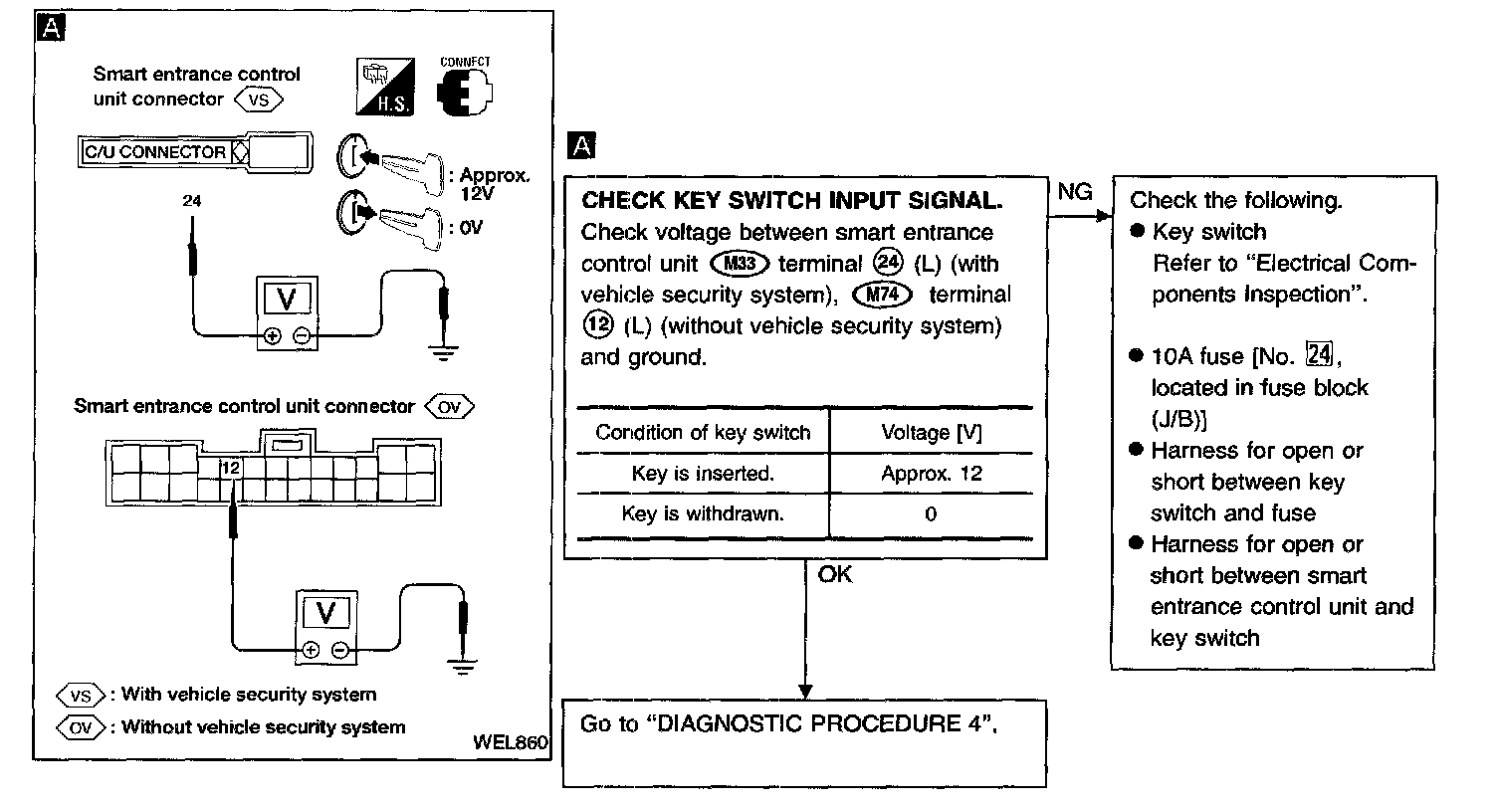

DIAGNOSTIC PROCEDURE 2 (Key switch input signal check)
Models With Power Door Locks:
Models Without Power Door Locks:

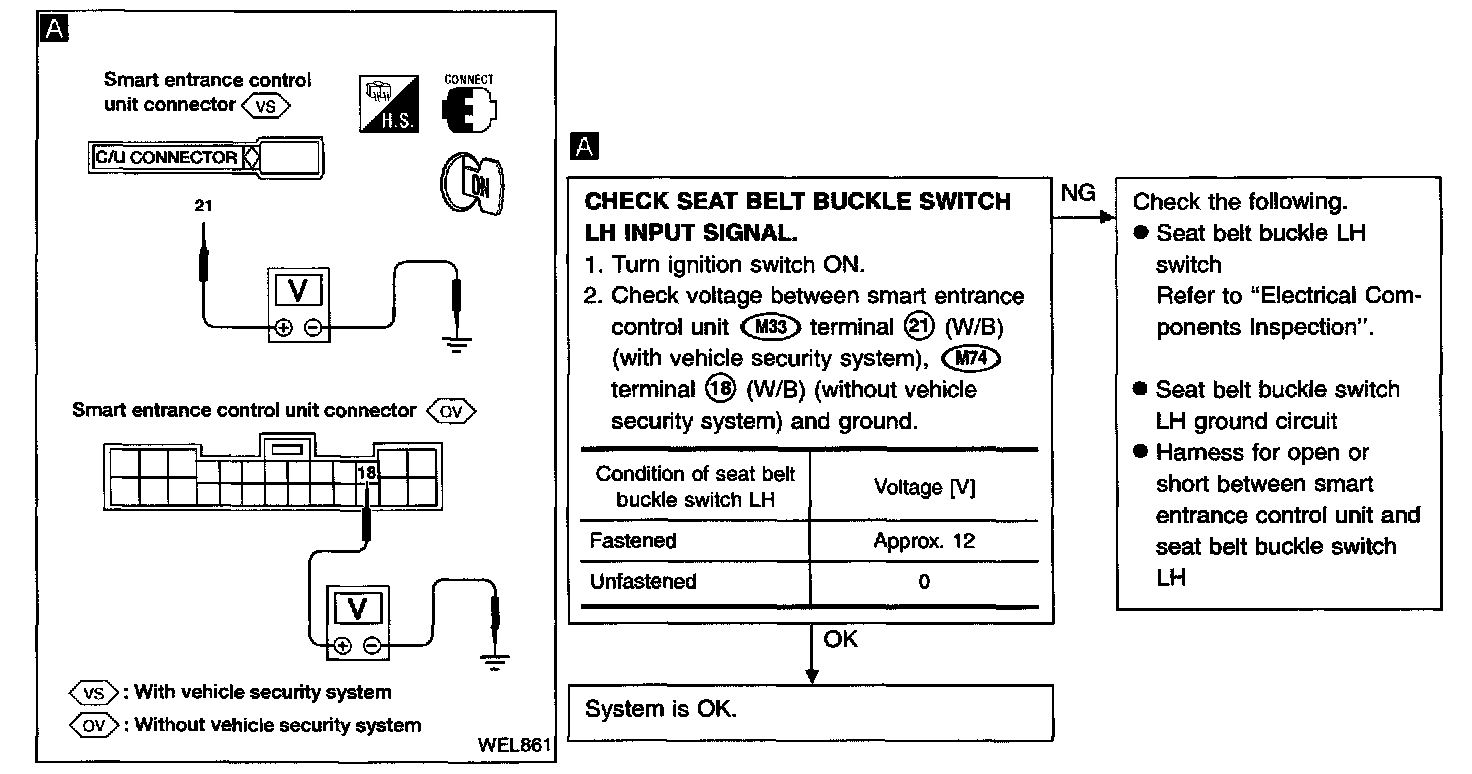

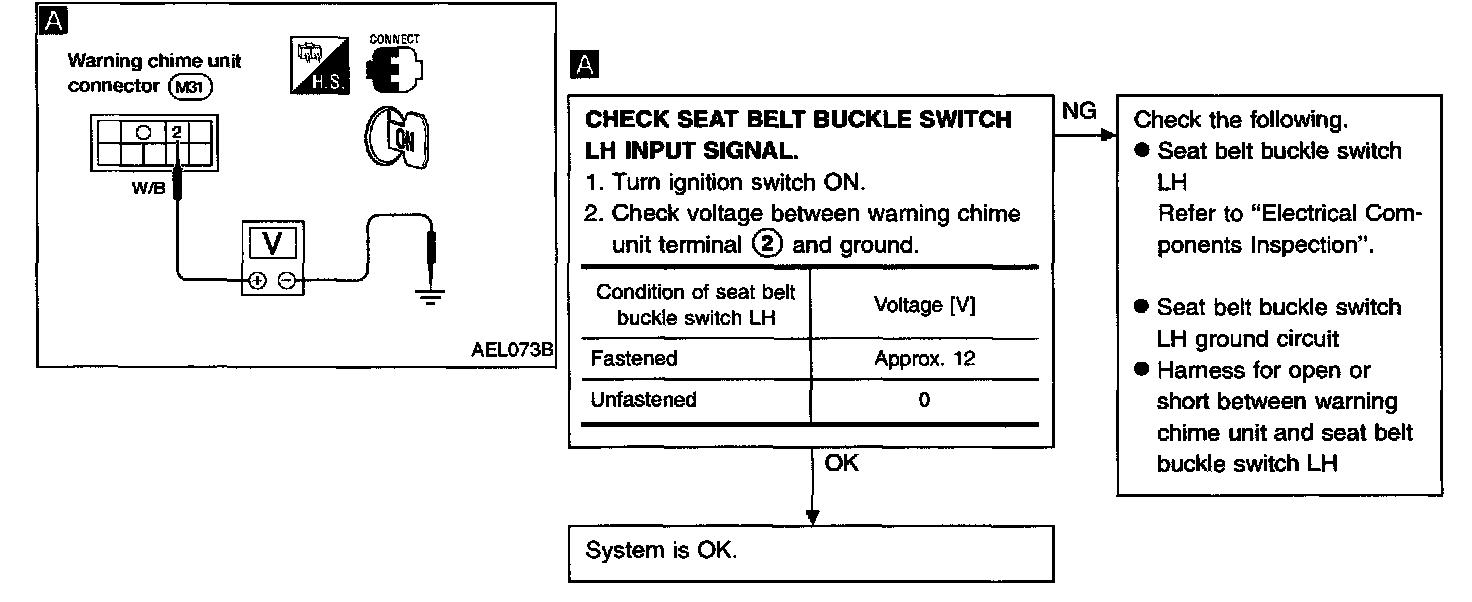

DIAGNOSTIC PROCEDURE 3 (Seat belt buckle switch LH input signal check)
Models With Power Door Locks:
Models Without Power Door Locks:

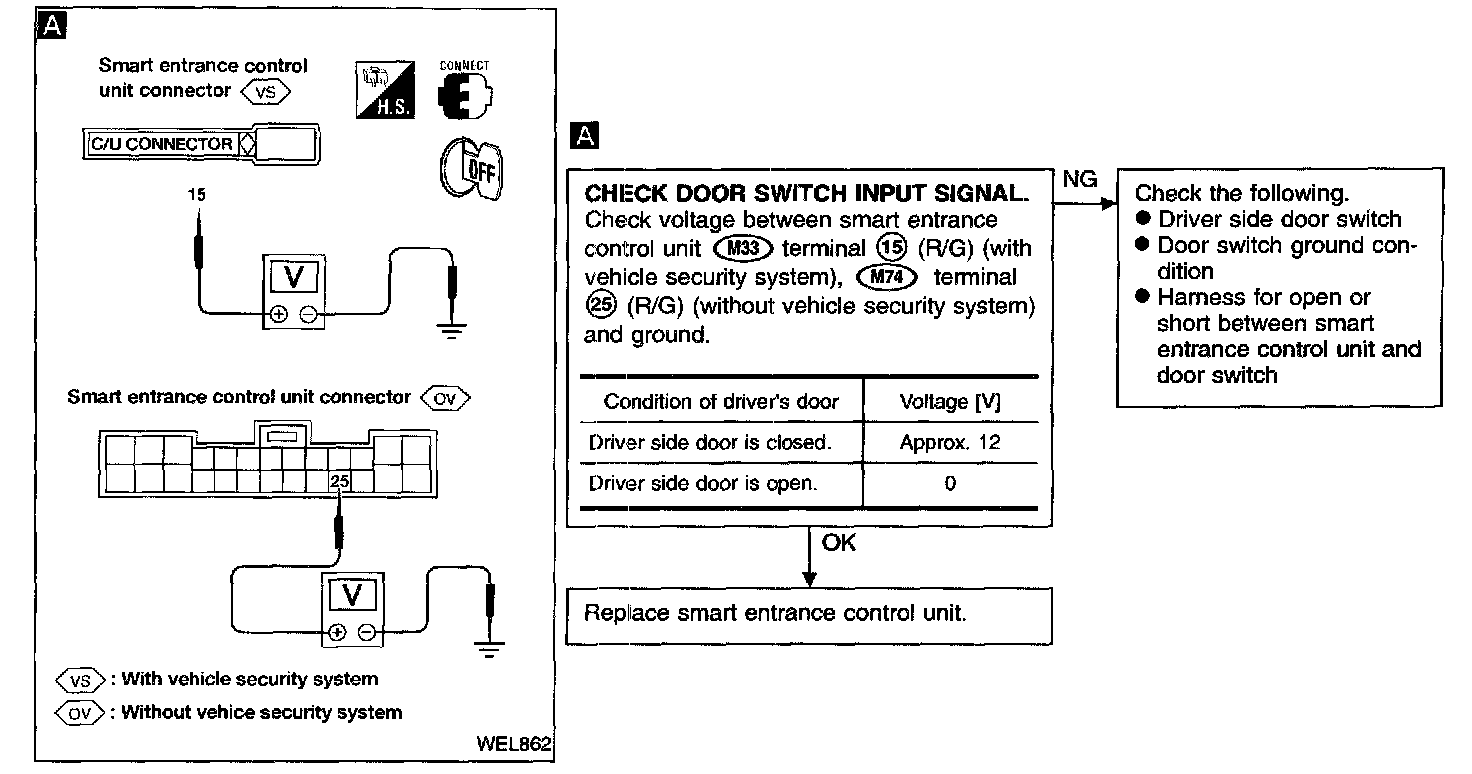

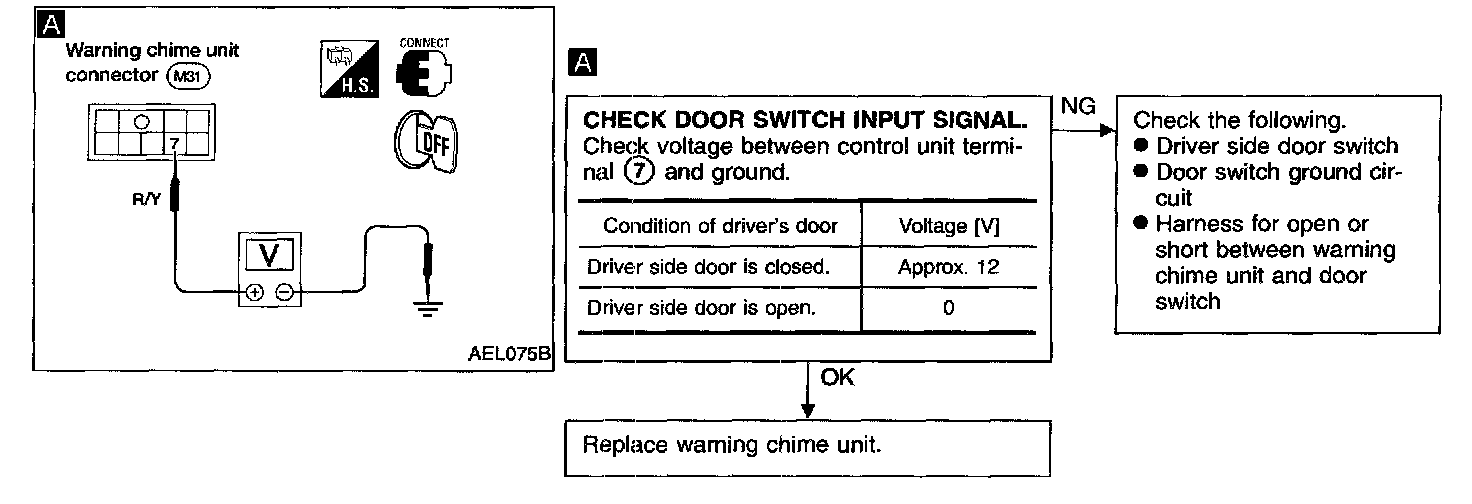

DIAGNOSTIC PROCEDURE 4 (Driver side door switch input signal check)
