Pinout Values and Diagnostic Parameters
ECM Terminals and Reference ValuePREPARATION

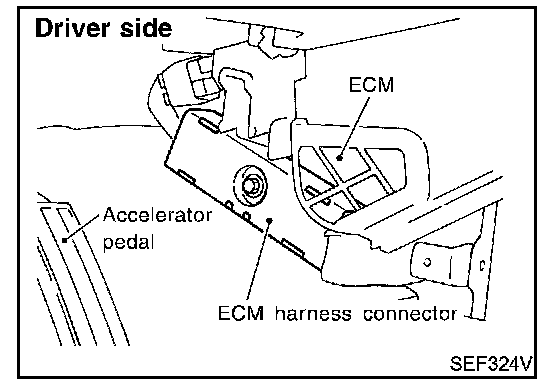

1. ECM is located behind the instrument lower cover. For this inspection:
- Remove instrument lower cover.

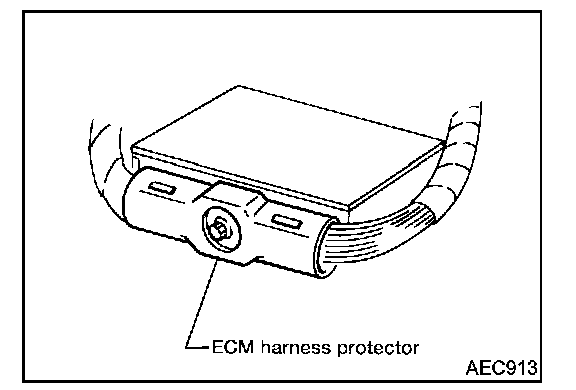

2. Remove ECM harness protector.

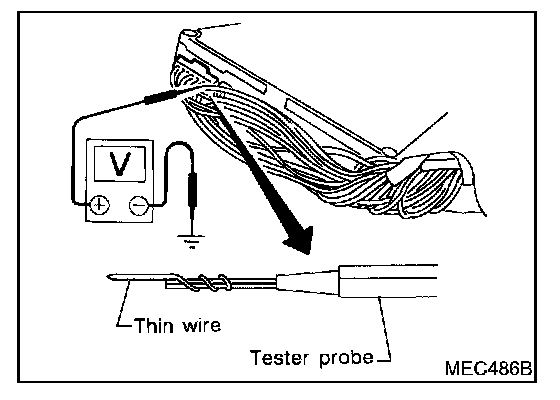

3. Perform all voltage measurements with the connector connected. Extend tester probe as shown to perform tests easily.
- Open harness securing clip to make testing easier.
- Use extreme care not to touch 2 pins at one time.
- Data is for comparison and may not be exact.

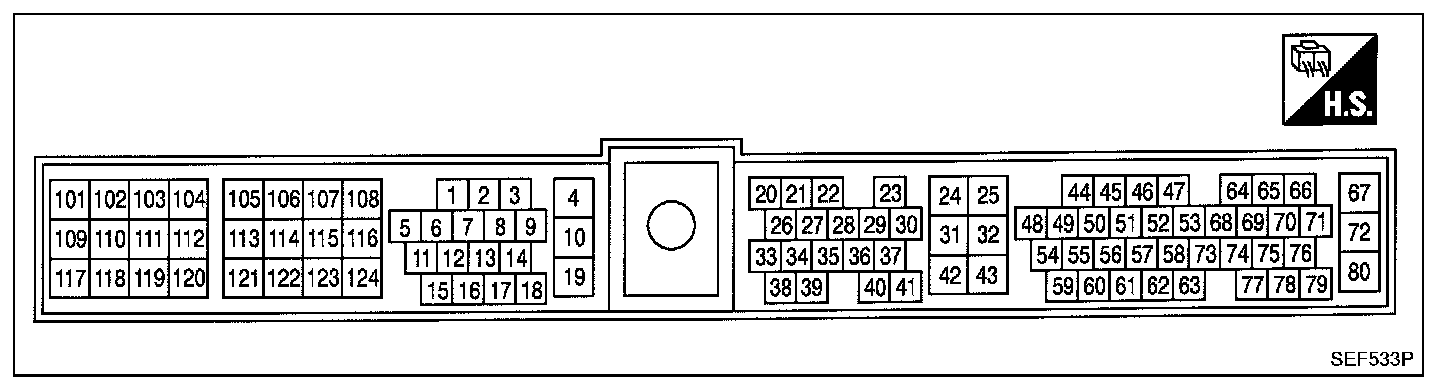

ECM Harness Connector Terminal Pinouts:

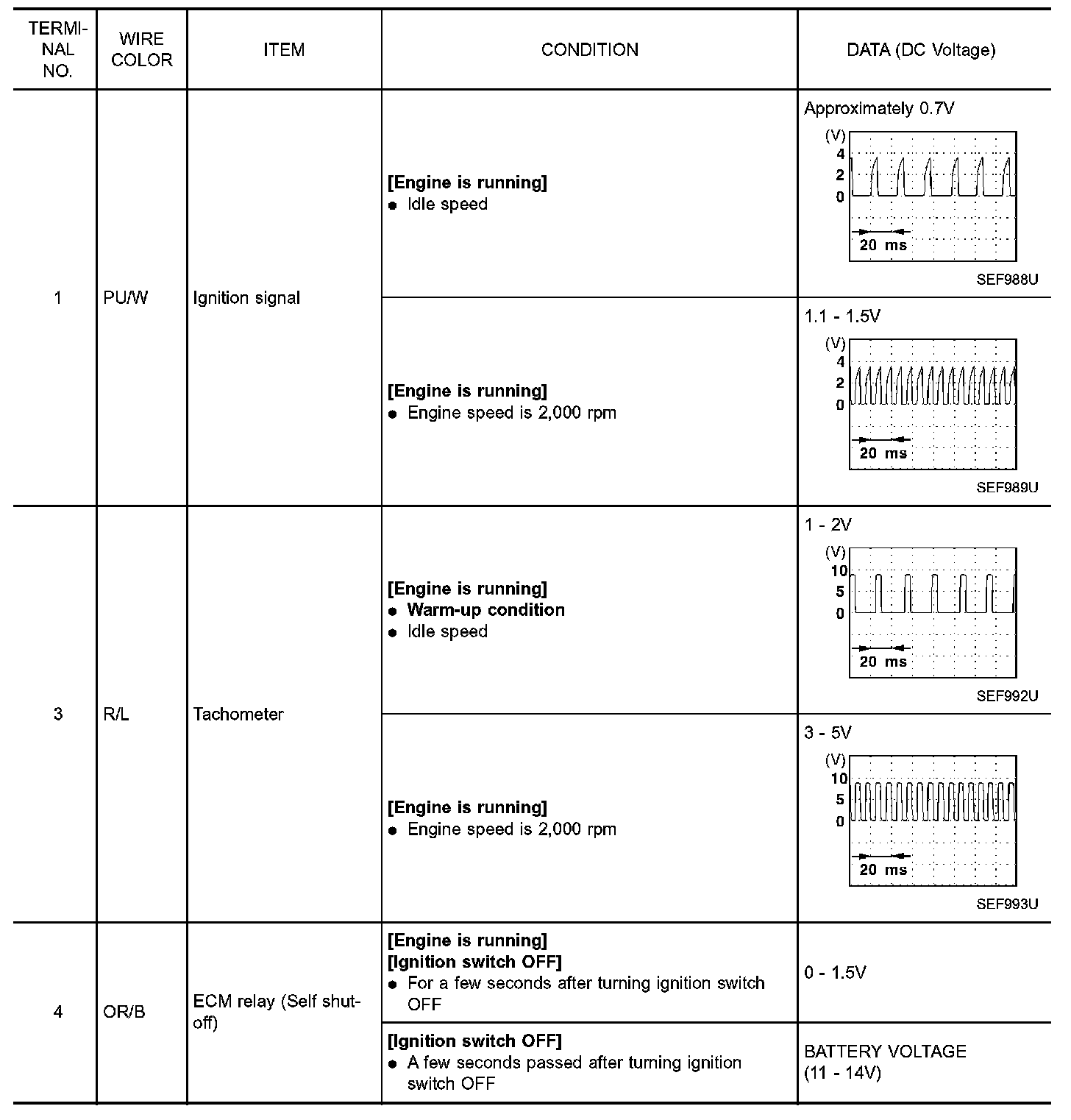

ECM Harness Connector Terminals 1 - 4:

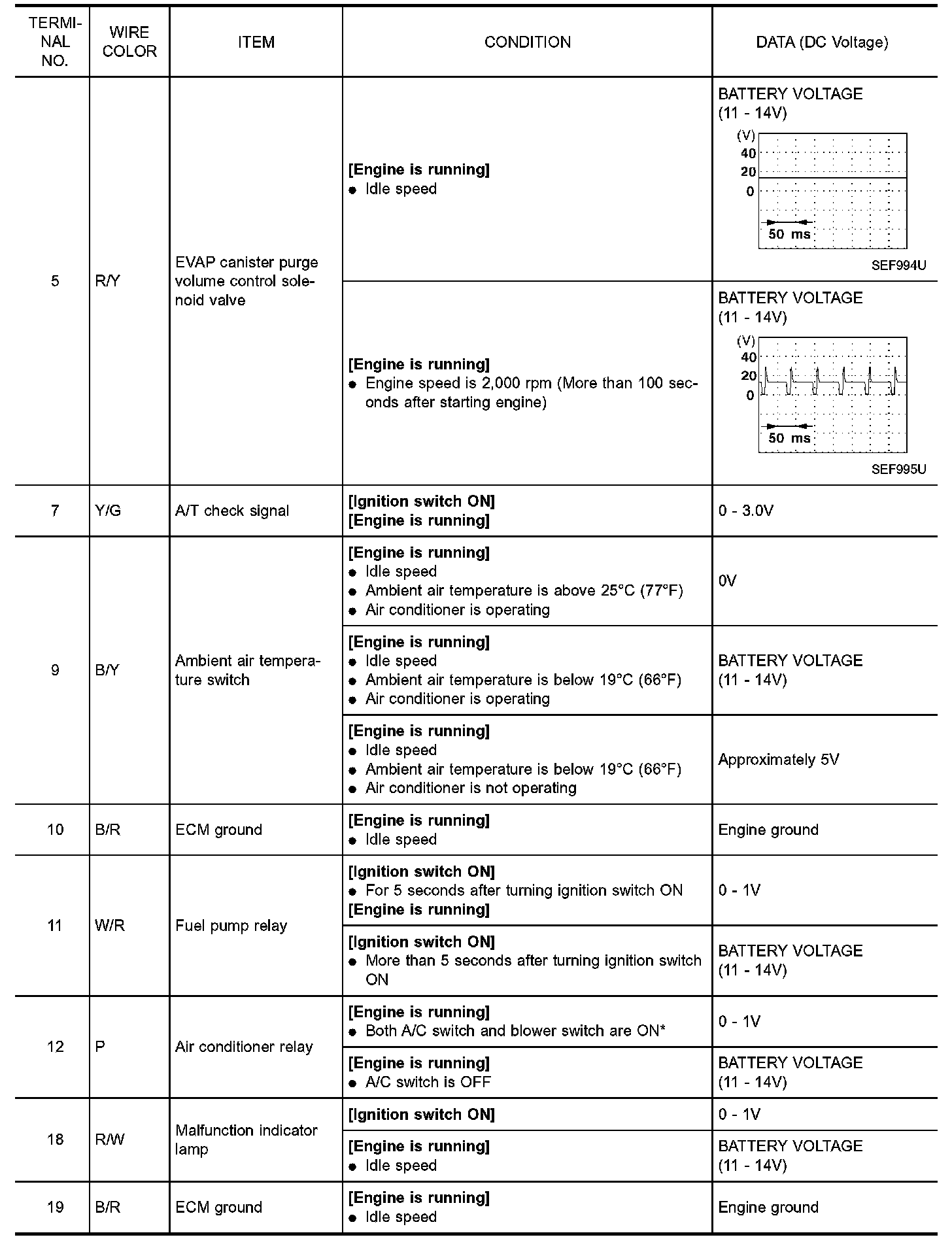

ECM Harness Connector Terminals 5 - 19:

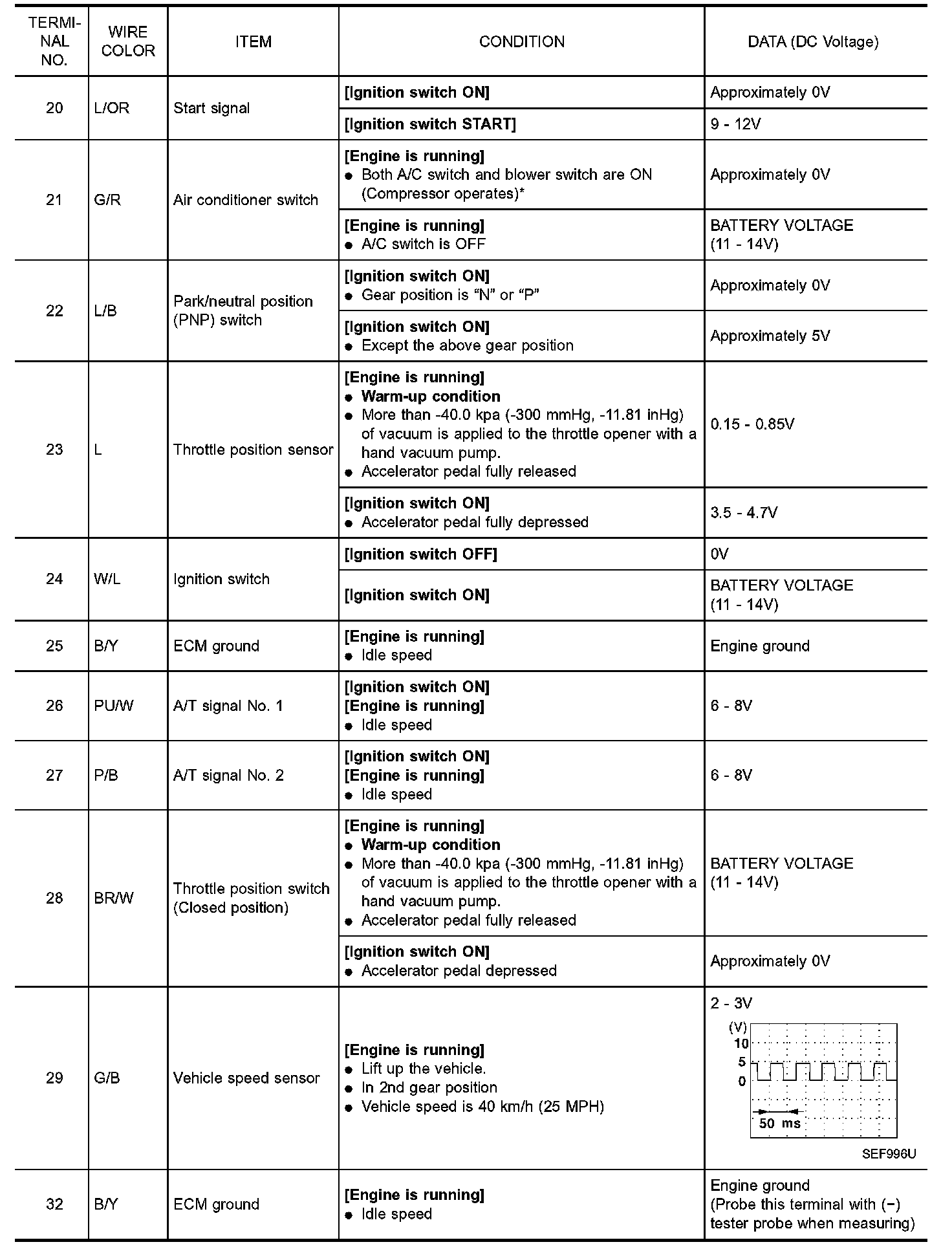

ECM Harness Connector Terminals 20 - 32:

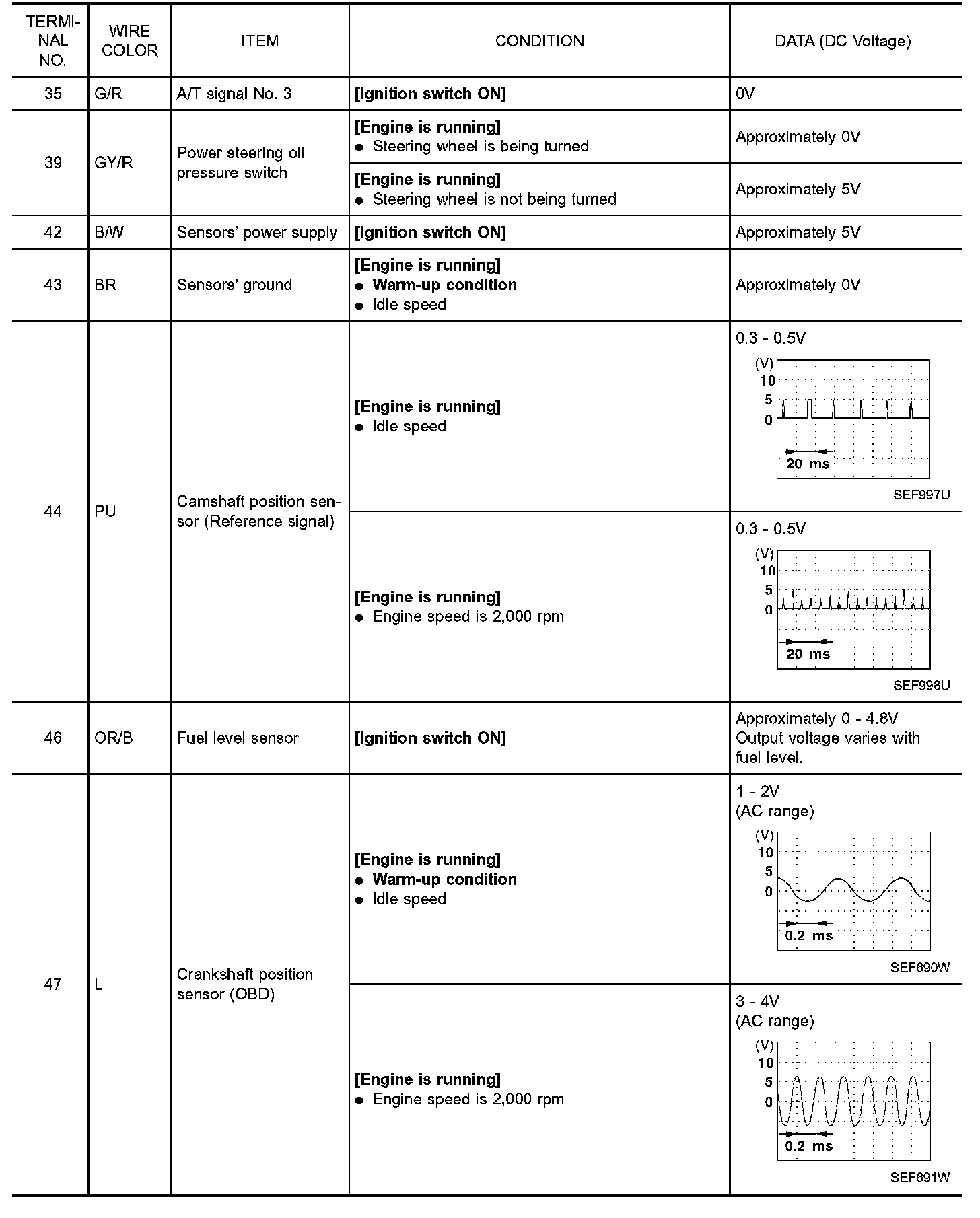

ECM Harness Connector Terminals 35 - 47:

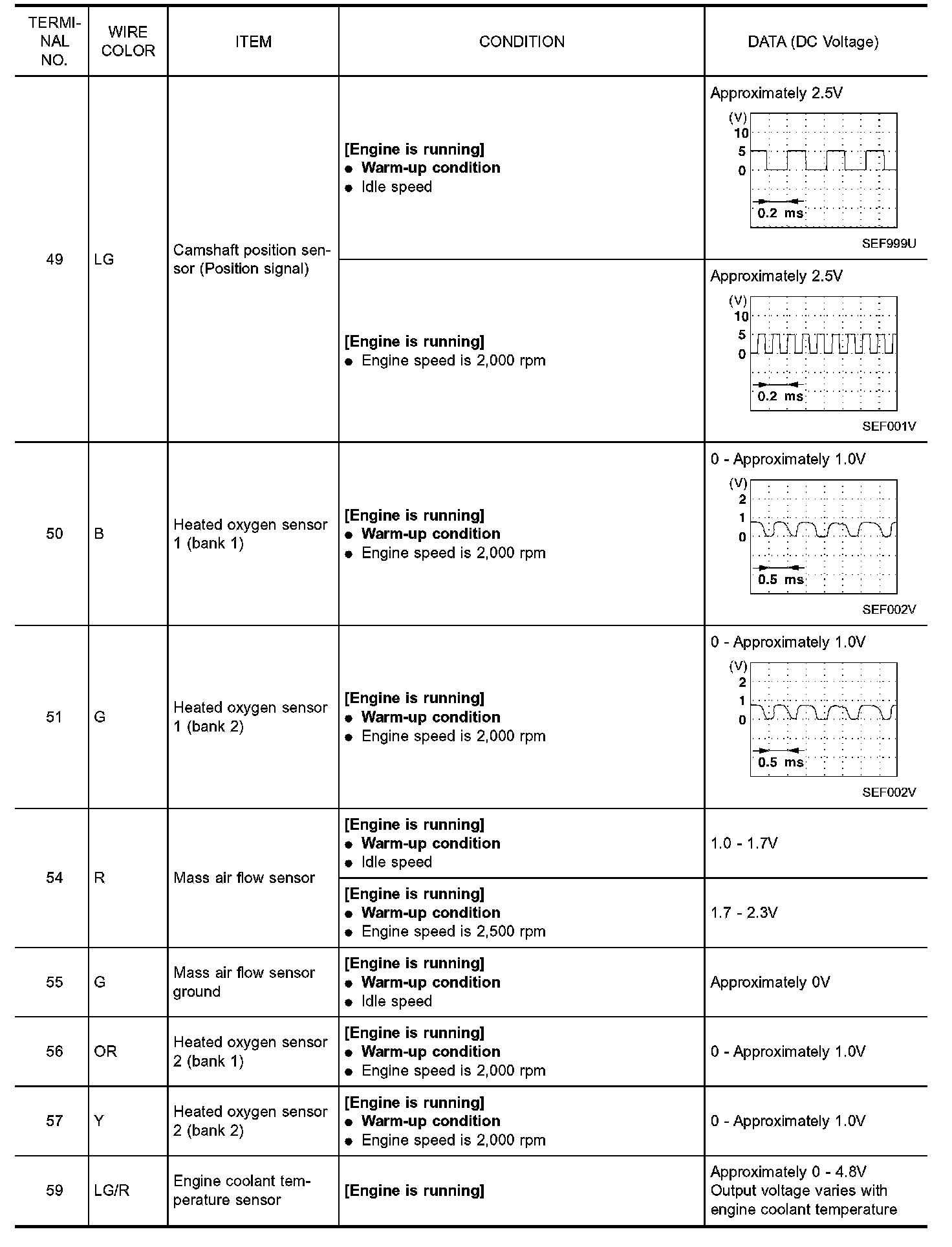

ECM Harness Connector Terminals 49 - 59:

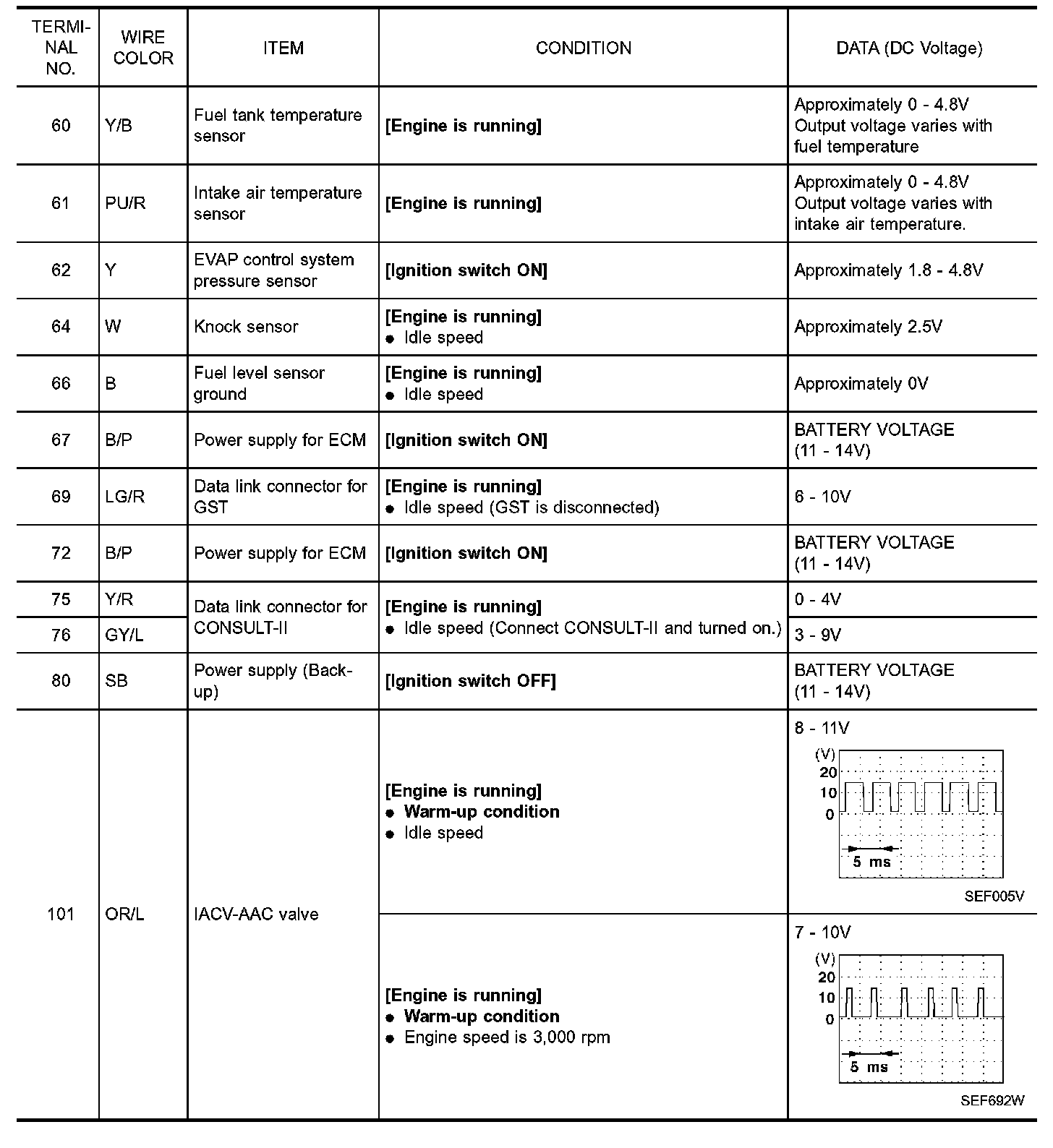

ECM Harness Connector Terminals 60 - 101:

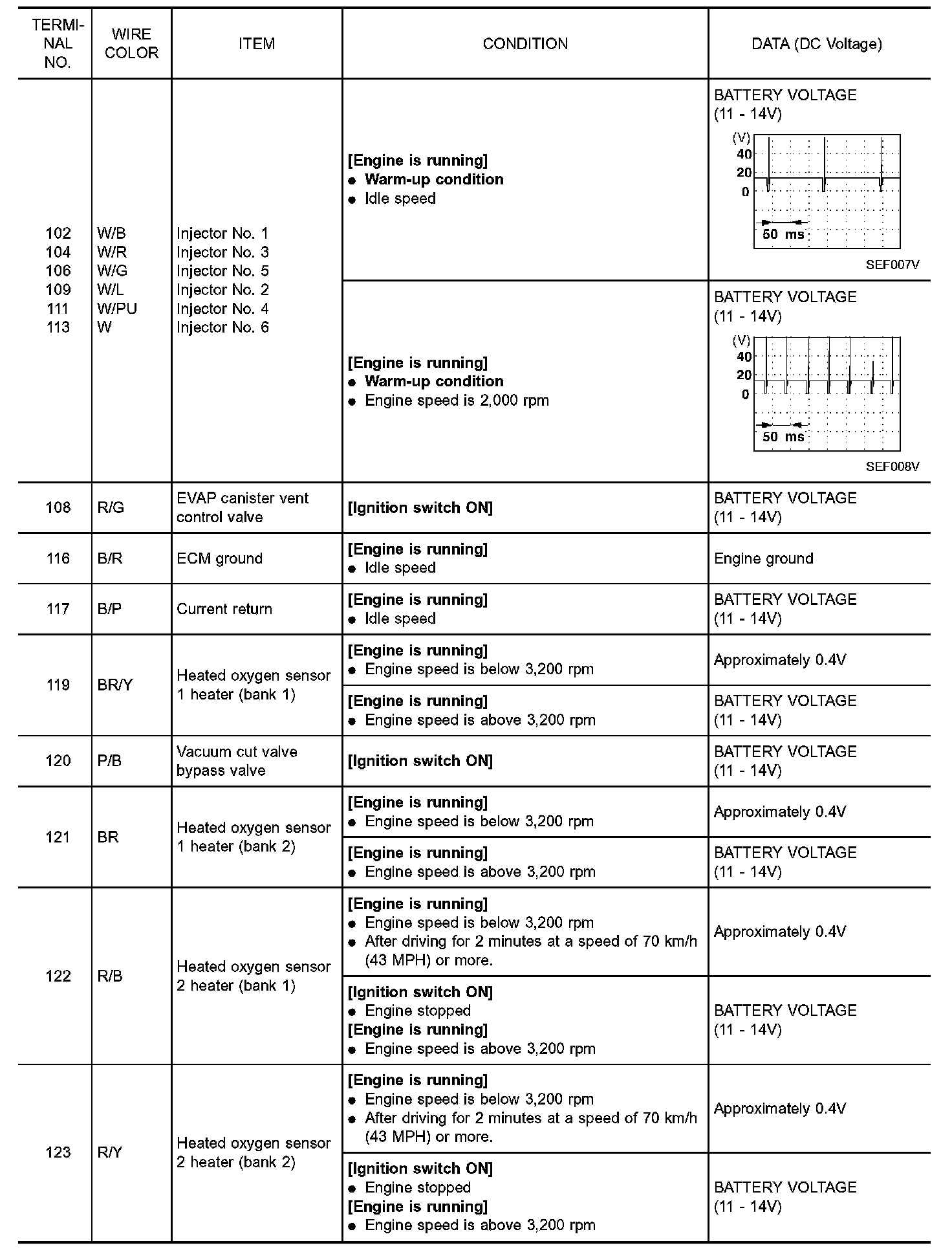

ECM Harness Connector Terminals 102 - 123:

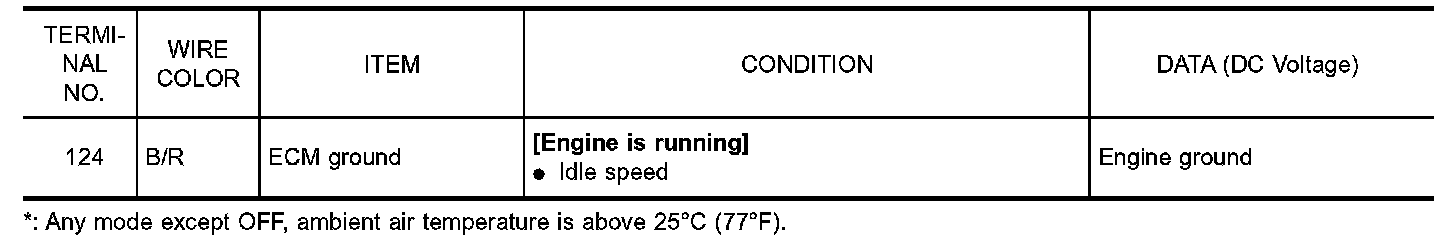

ECM Harness Connector Terminal 124:
ECM INSPECTION TABLE
Specification data are reference values and are measured between each terminal and ground.
CAUTION: Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in damage to the ECM's transistor. Use a ground other than the ECM terminals, such as the ground.
