Before VIN 343314

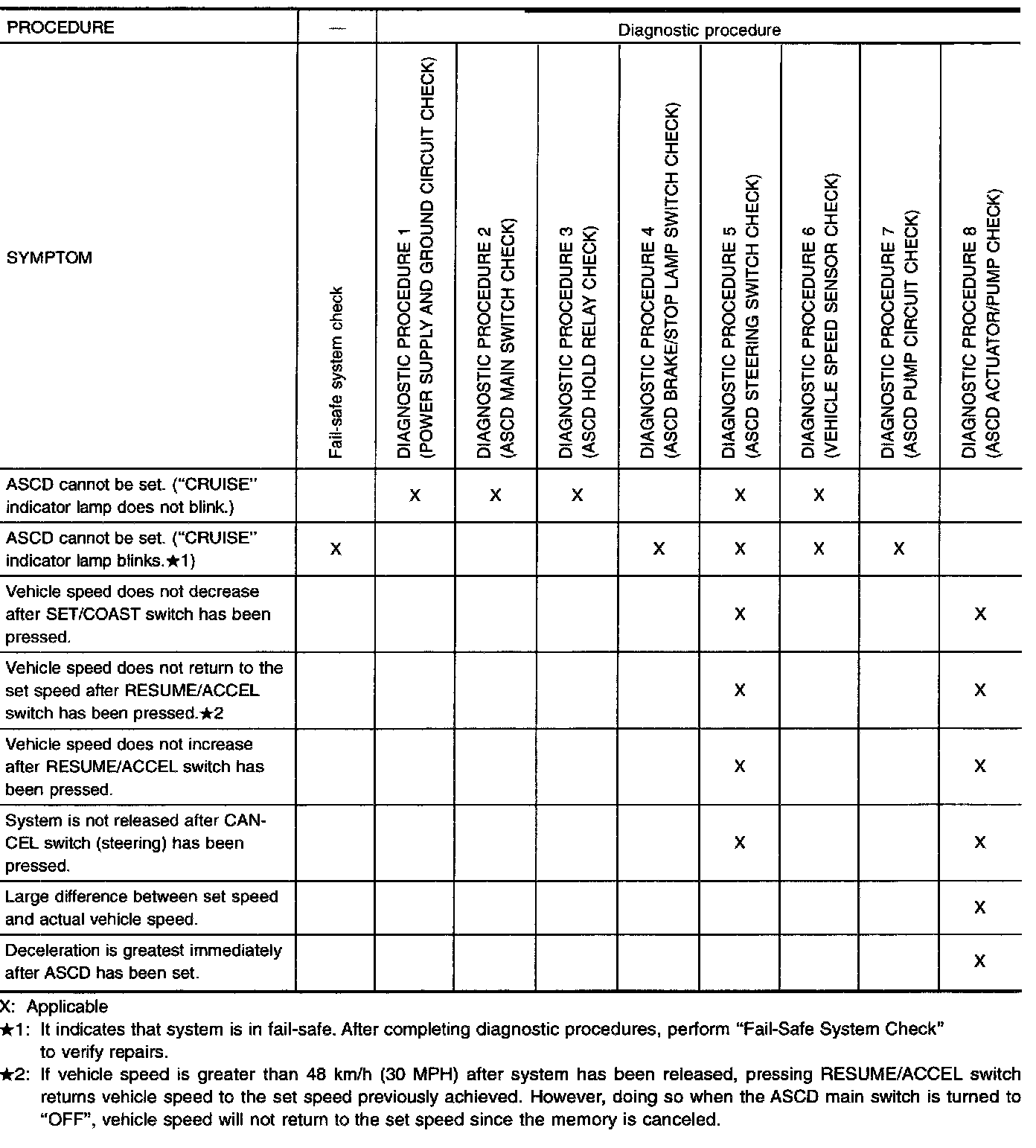

SYMPTOM CHART

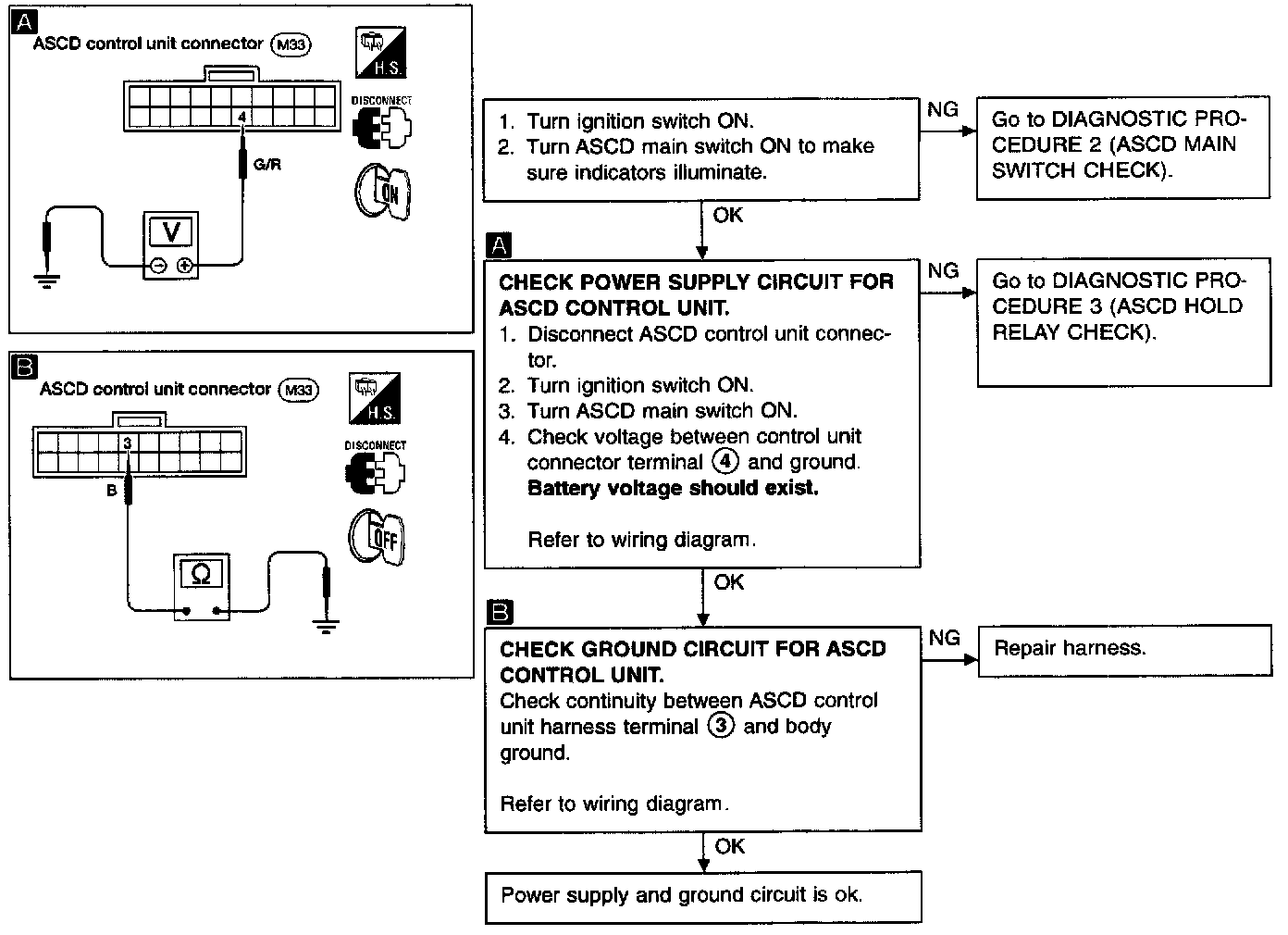

Diagnostic Procedure 1
POWER SUPPLY AND GROUND CIRCUIT CHECK

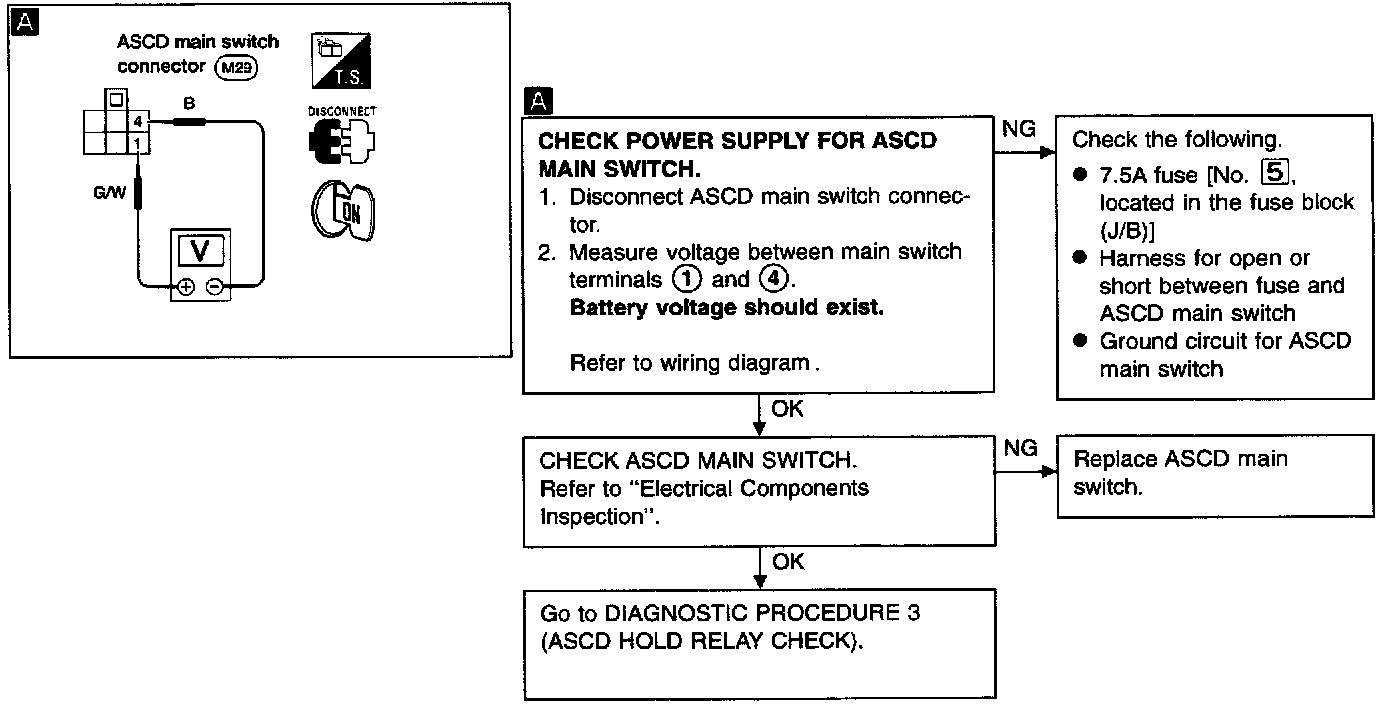

Diagnostic Procedure 2
(ASCD MAIN SWITCH CHECK)

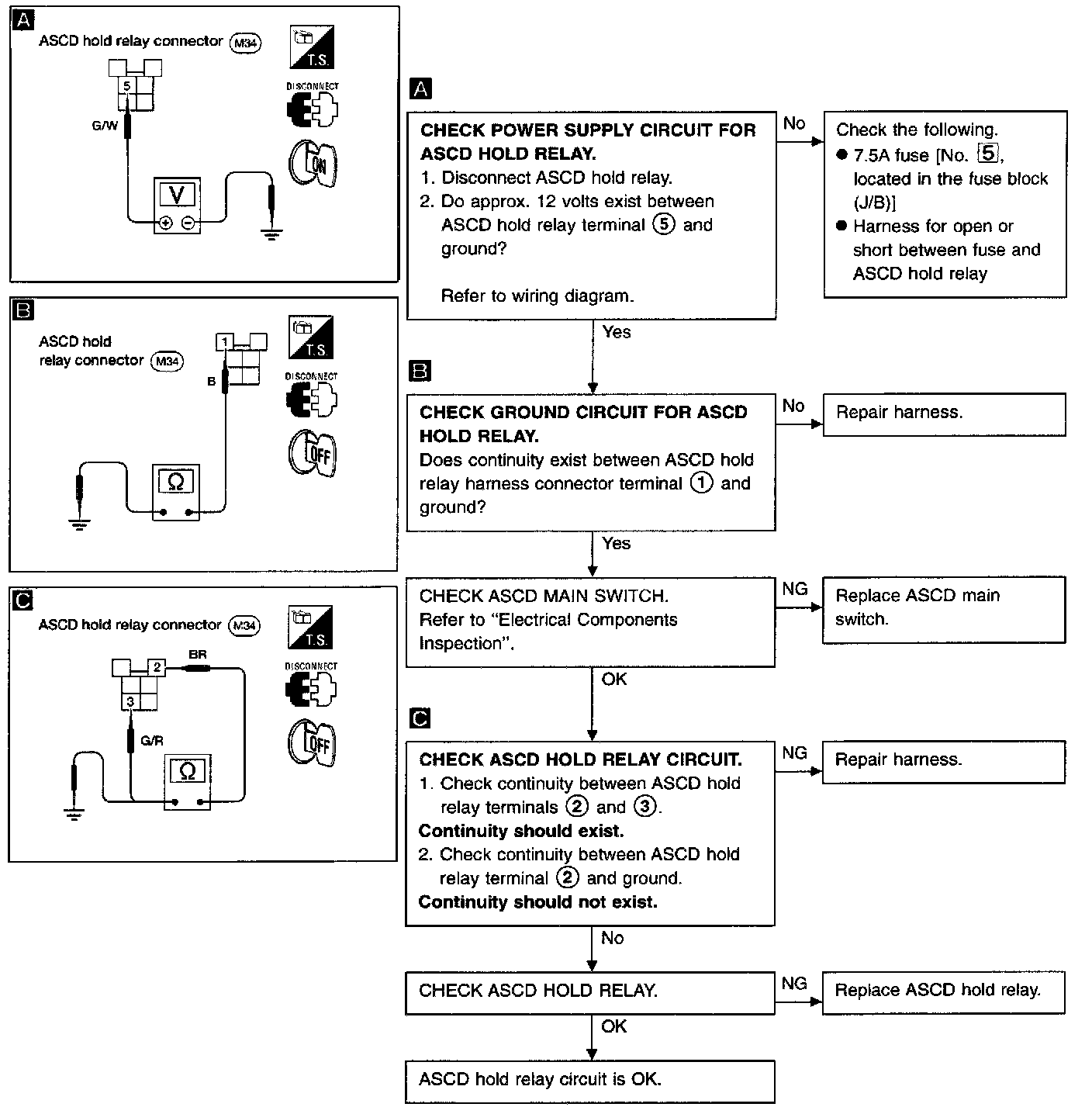

Diagnostic Procedure 3
(ASCD HOLD RELAY CHECK)

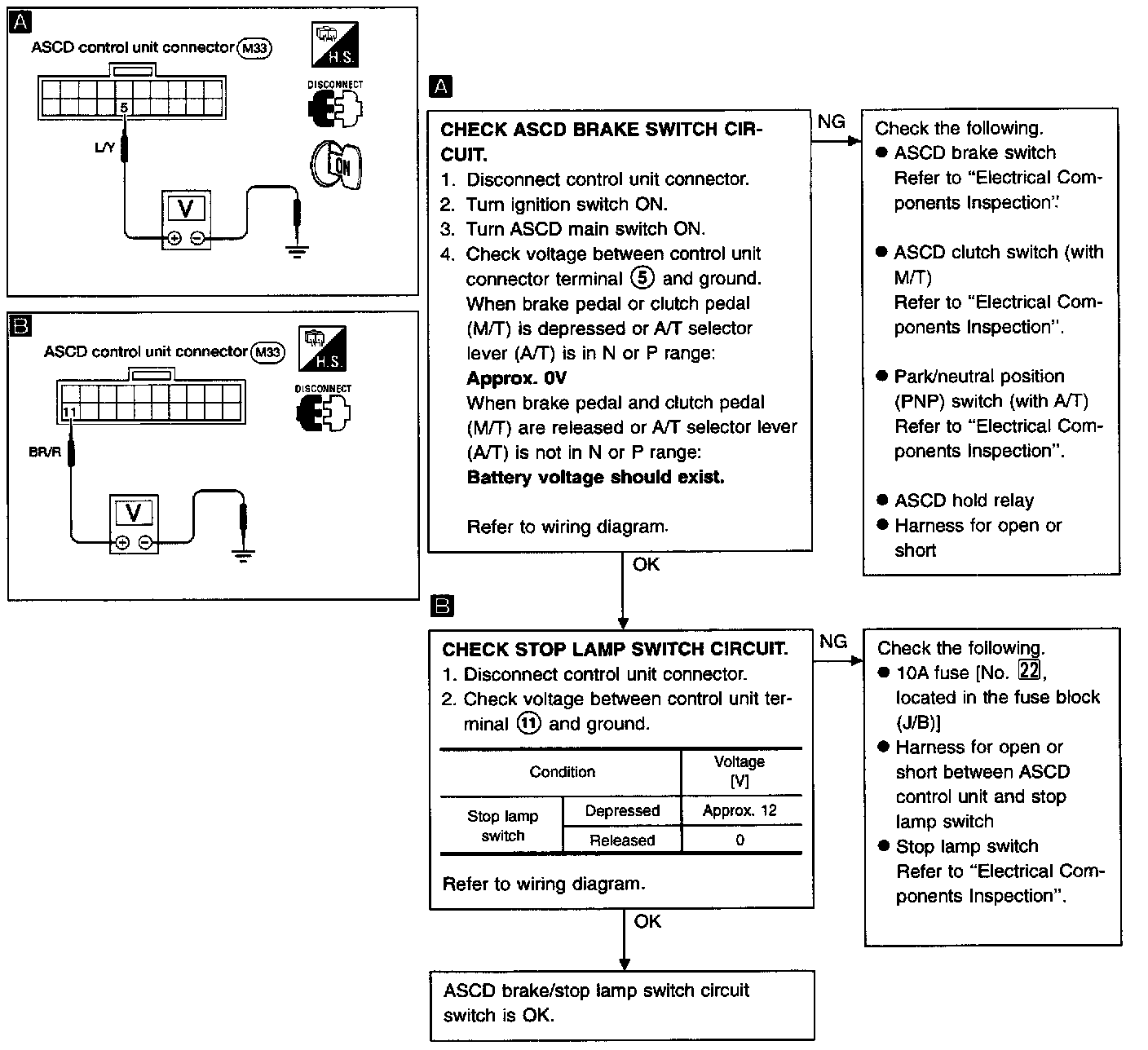

Diagnostic Procedure 4
(ASCD BRAKE/STOP LAMP SWITCH CHECK)

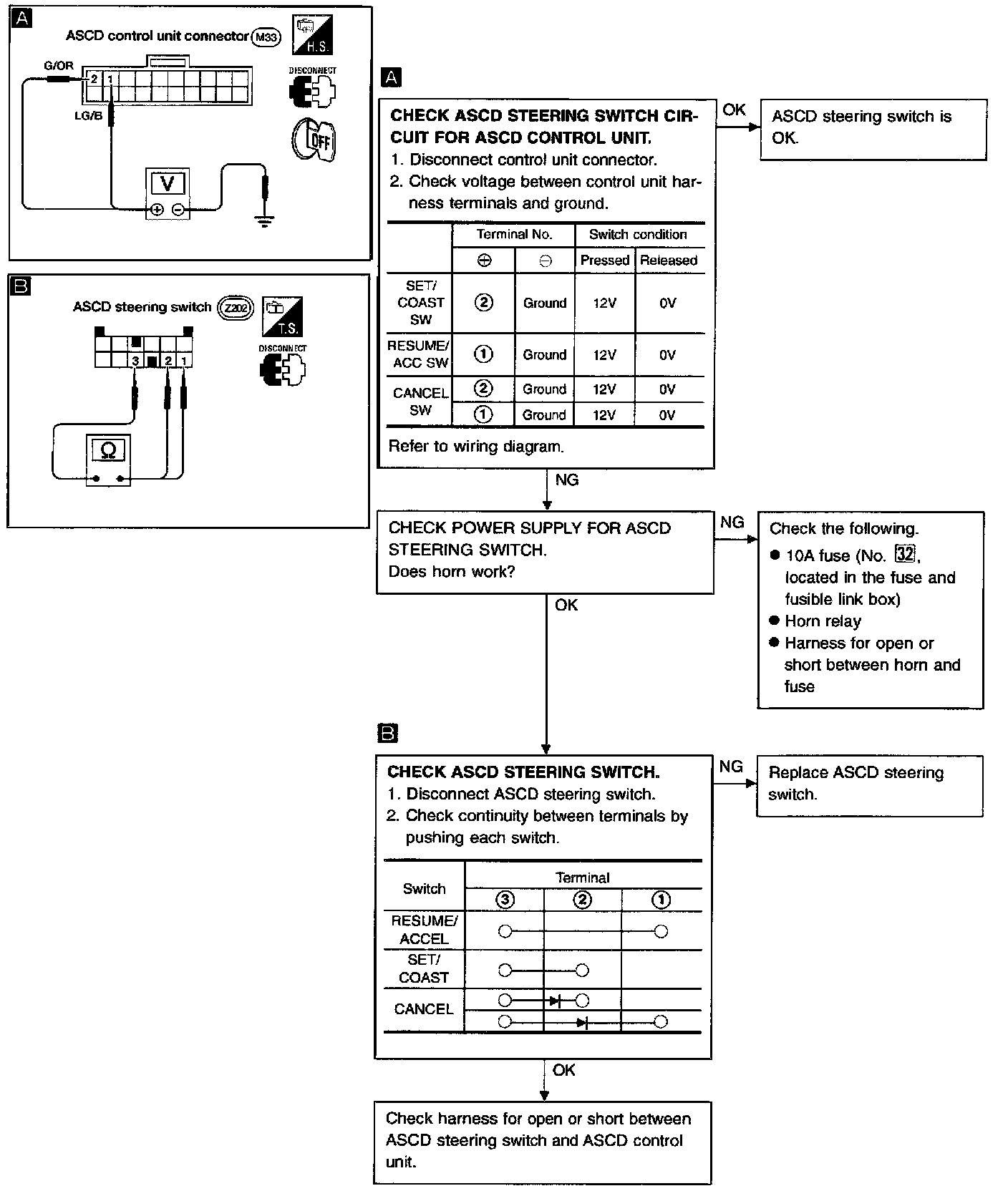

Diagnostic Procedure 5
(ASCD STEERING SWITCH CHECK)

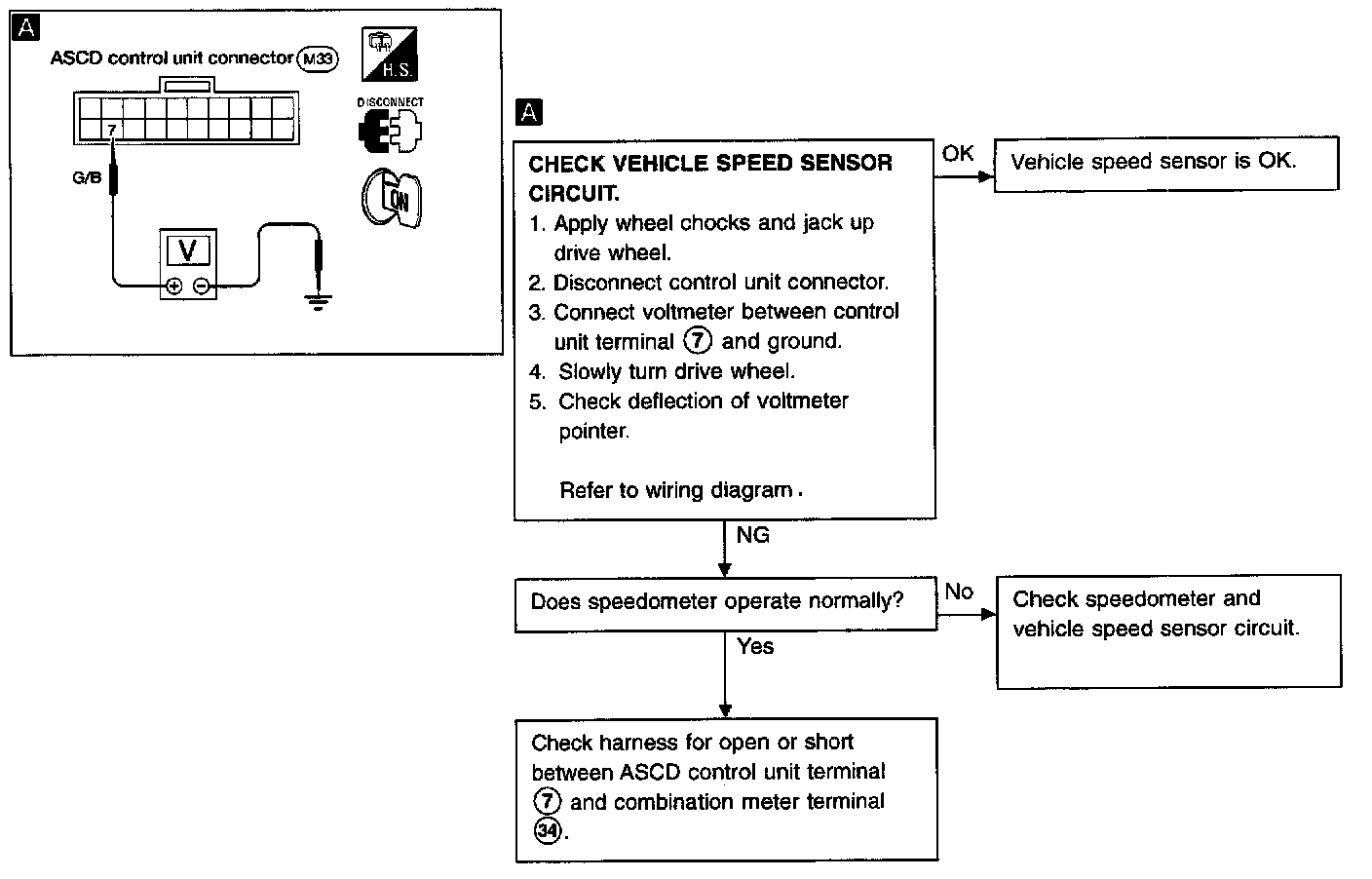

Diagnostic Procedure 6
(VEHICLE SPEED SENSOR CHECK)

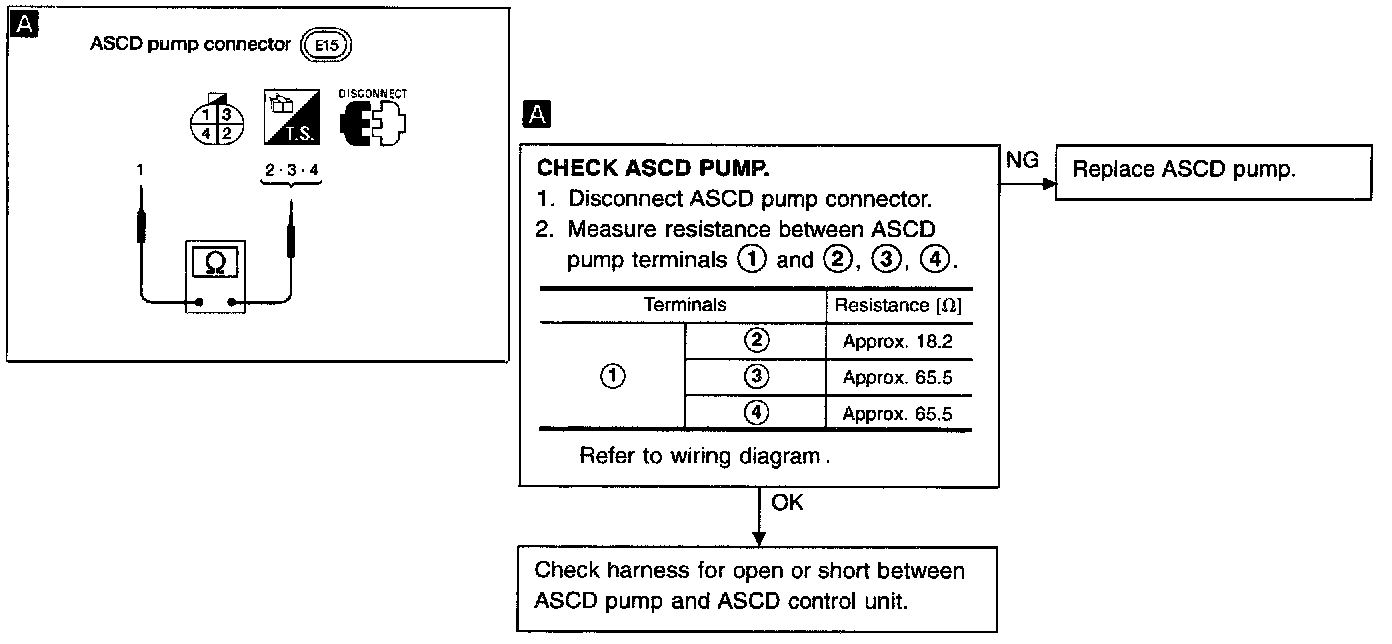

Diagnostic Procedure 7
(ASCD PUMP CIRCUIT CHECK)

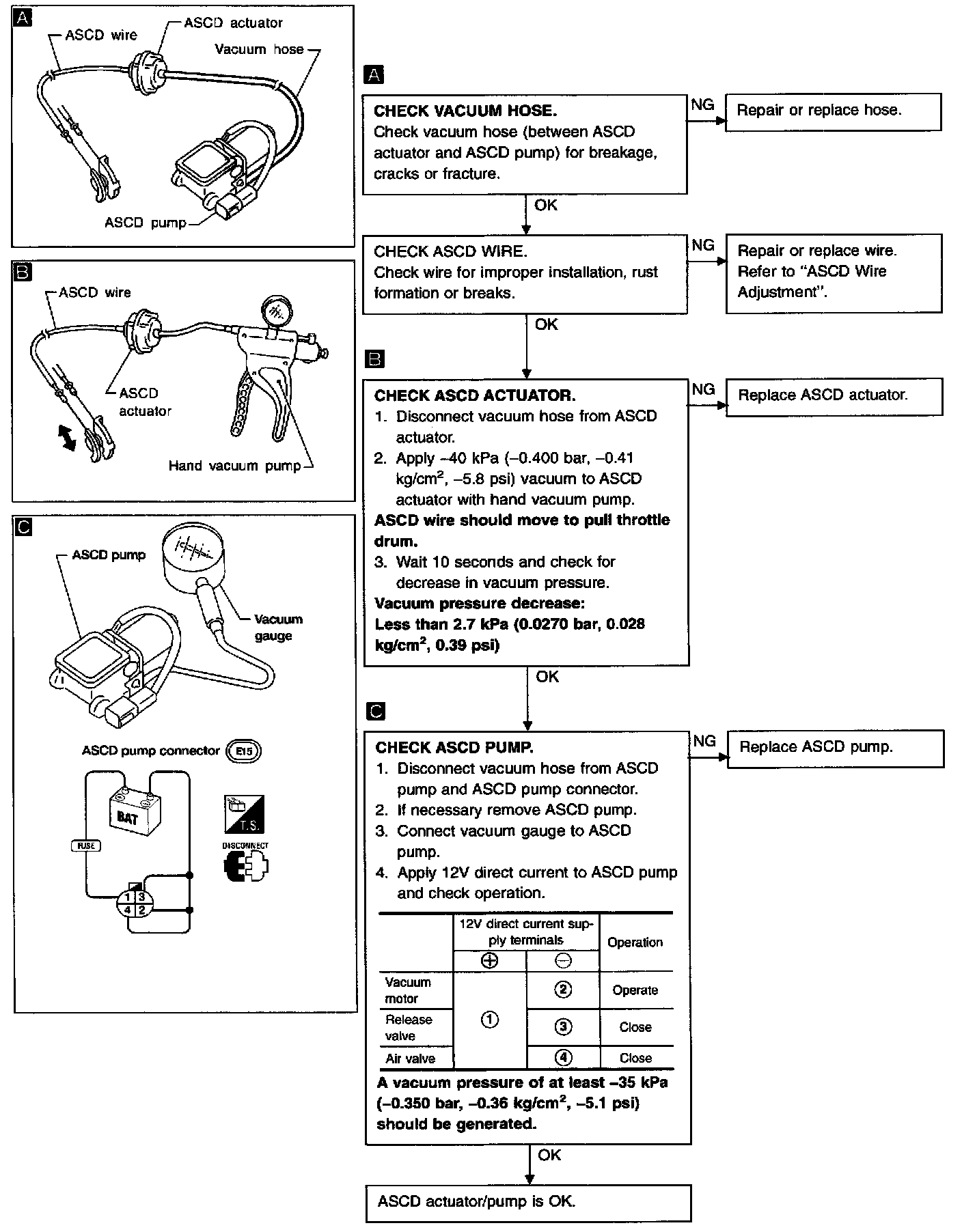

Diagnostic Procedure 8
(ASCD ACTUATOR/PUMP CHECK)
