Beginning With VIN 343314
Schematic

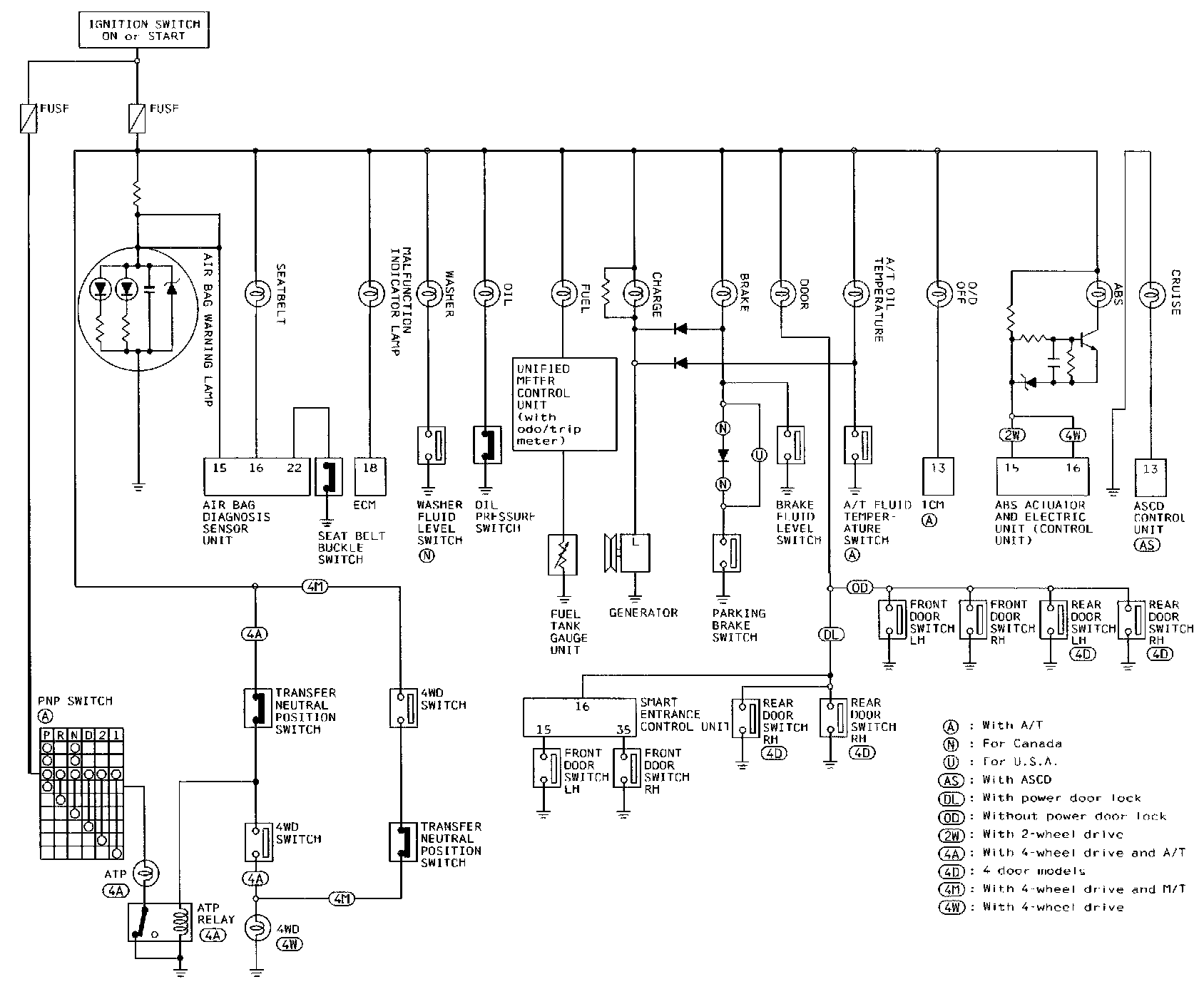

Circuit Diagrams

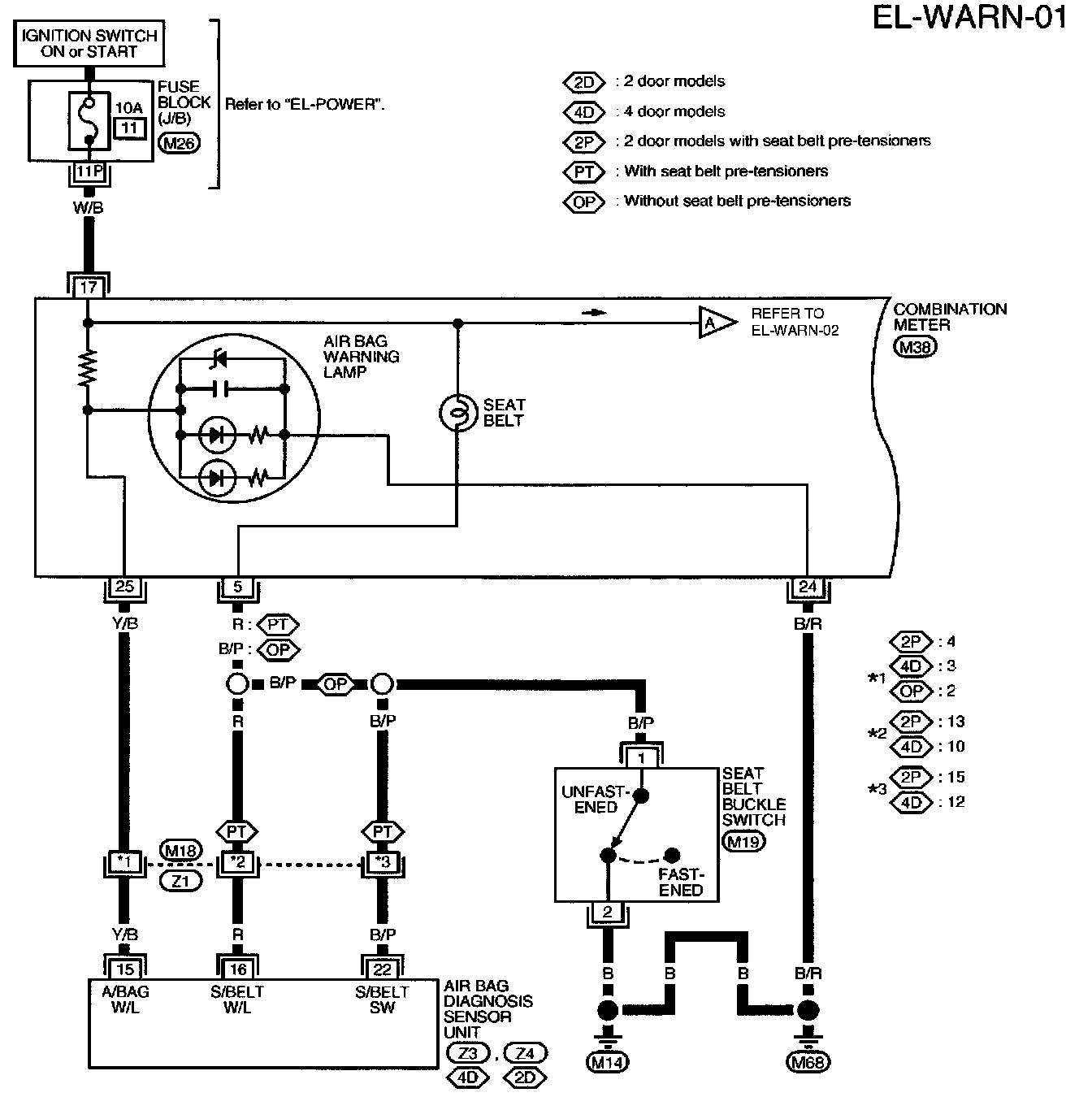

EL-WARN-01:
(Part 1 of 8)
Fuse Block (J/B)
Combination Meter
Seat Belt Buckle Switch
Air Bag Diagnosis Sensor Unit

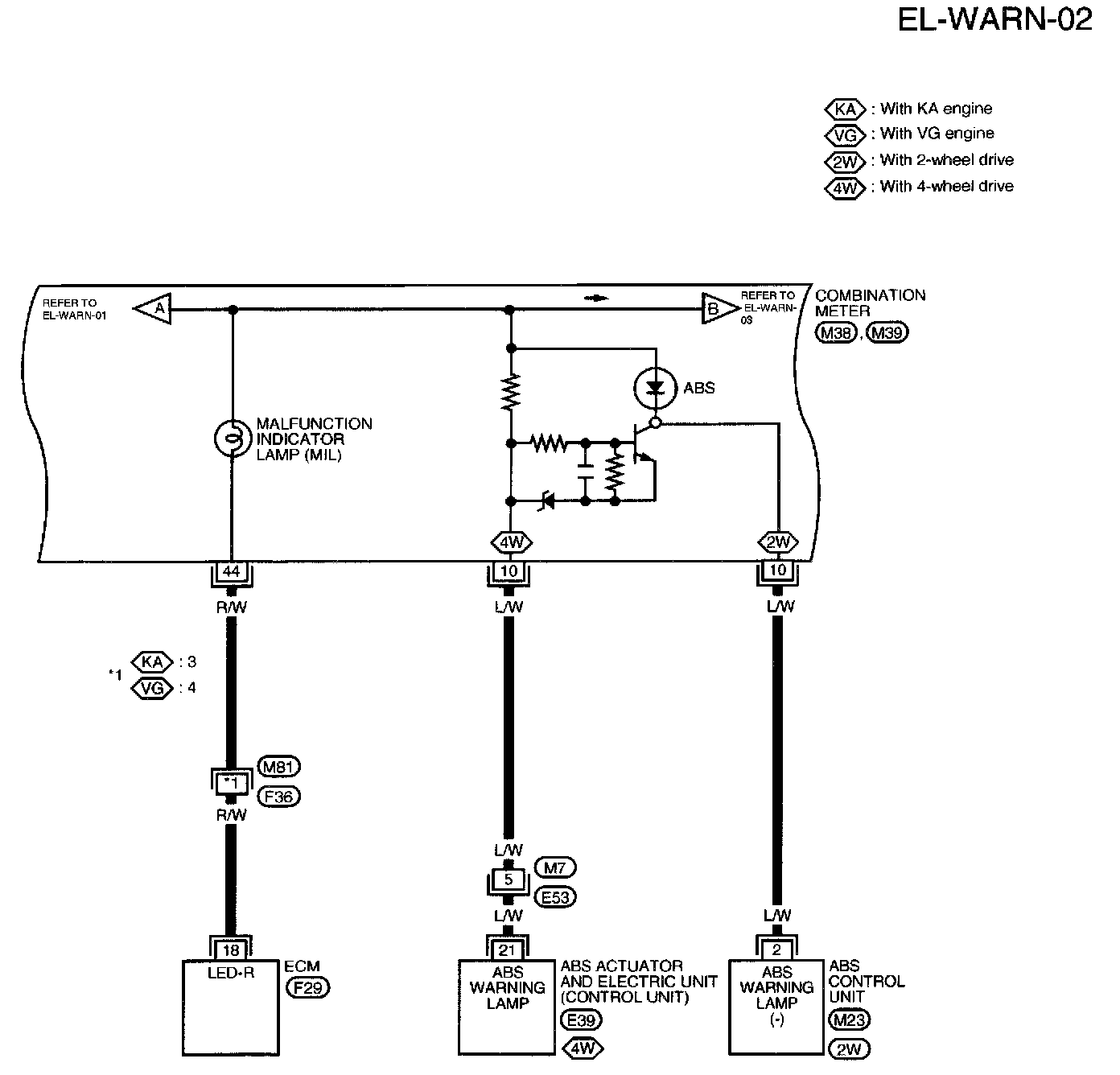

EL-WARN-02:
(Part 2 of 8)
Combination Meter
ECM
ABS Actuator and Electric Unit (Control Unit)
ABS Control Unit

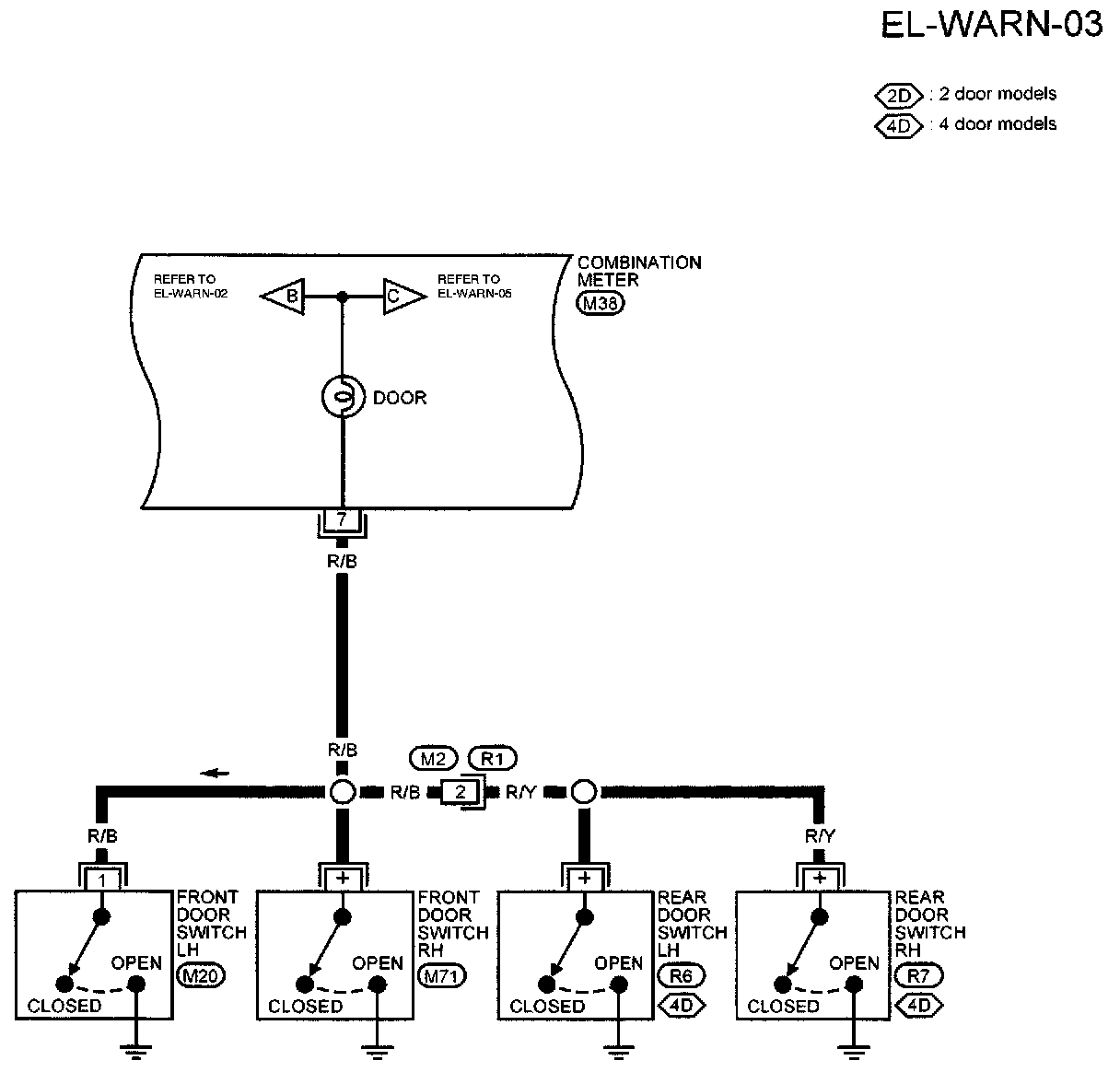

EL-WARN-03:
Models Without Power Door Locks (Part 3 of 8)
Combination Meter
Front Door Switch LH
Front Door Switch RH
Rear Door Switch LH
Rear Door Switch RH
EL-WARN-04:
Models With Power Door Locks (Part 4 of 8)
Combination Meter
Smart Entrance Control Unit
Front Door Switch LH
Front Door Switch RH
Rear Door Switch LH
Rear Door Switch RH

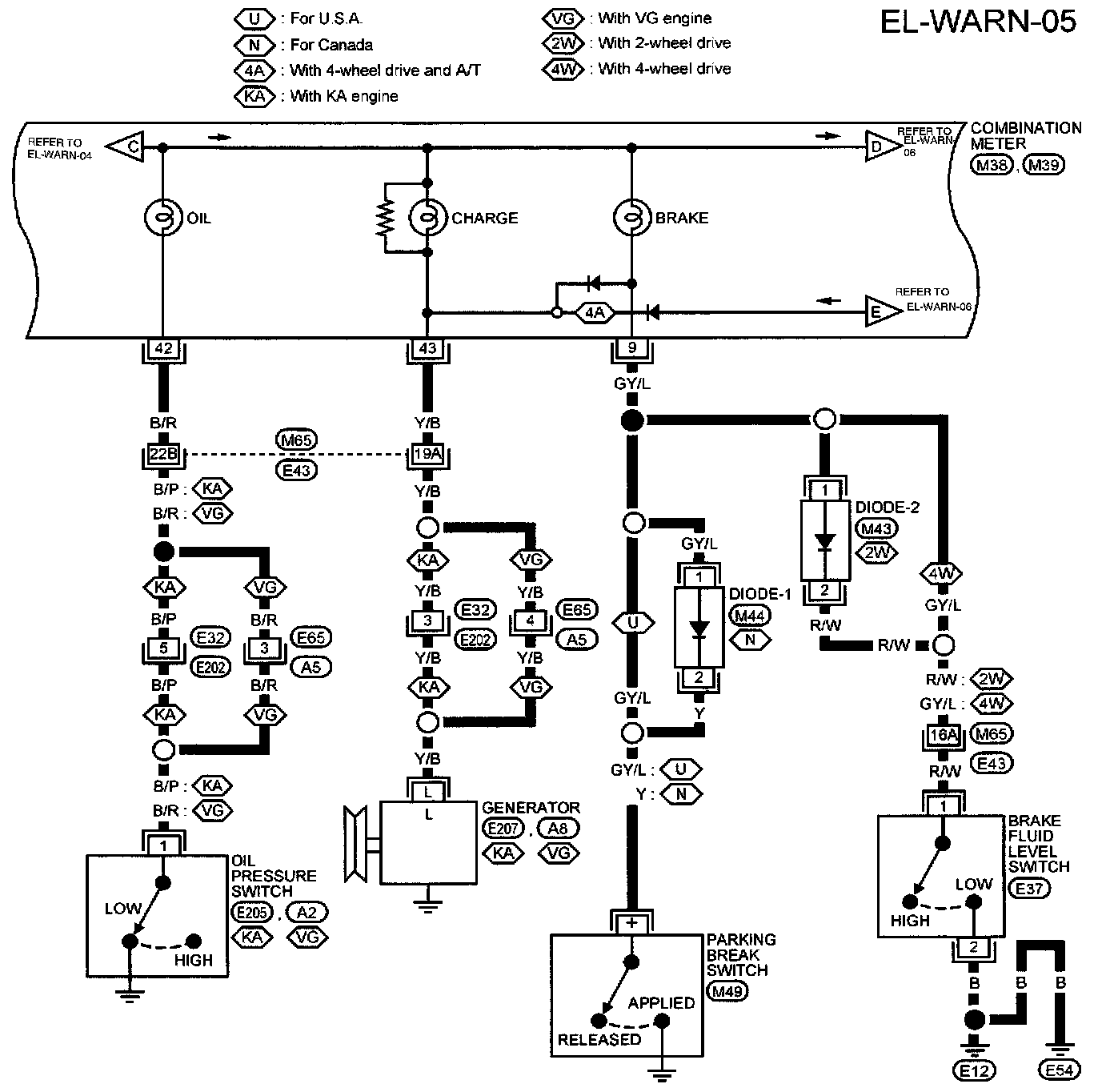

EL-WARN-05:
(Part 5 of 8)
Combination Meter
Oil Pressure Switch
Generator
Parking Break Switch
Brake Fluid Level Switch
EL-WARN-06:
(Part 6 of 8)
Combination Meter
TCM
Fuel Tank Gauge Unit
Terminal Cord Assembly
Washer Fluid Level Switch
ASCD Control Unit
A/T Temperature Switch

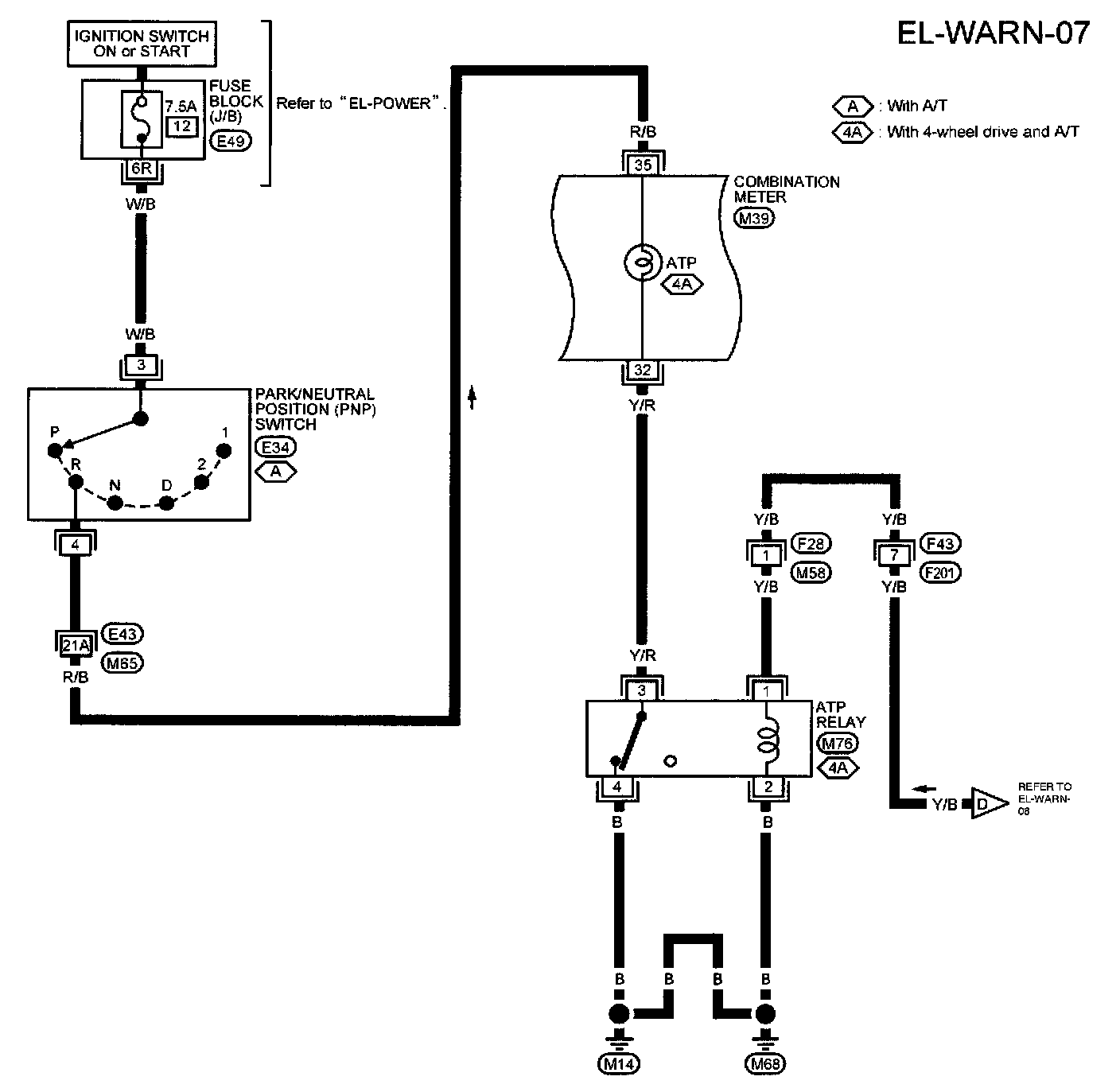

EL-WARN-07:
(Part 7 of 8)
Fuse Block (J/B)
Combination Meter
Parking/Neutral Position (PNP) Switch
ATP Relay

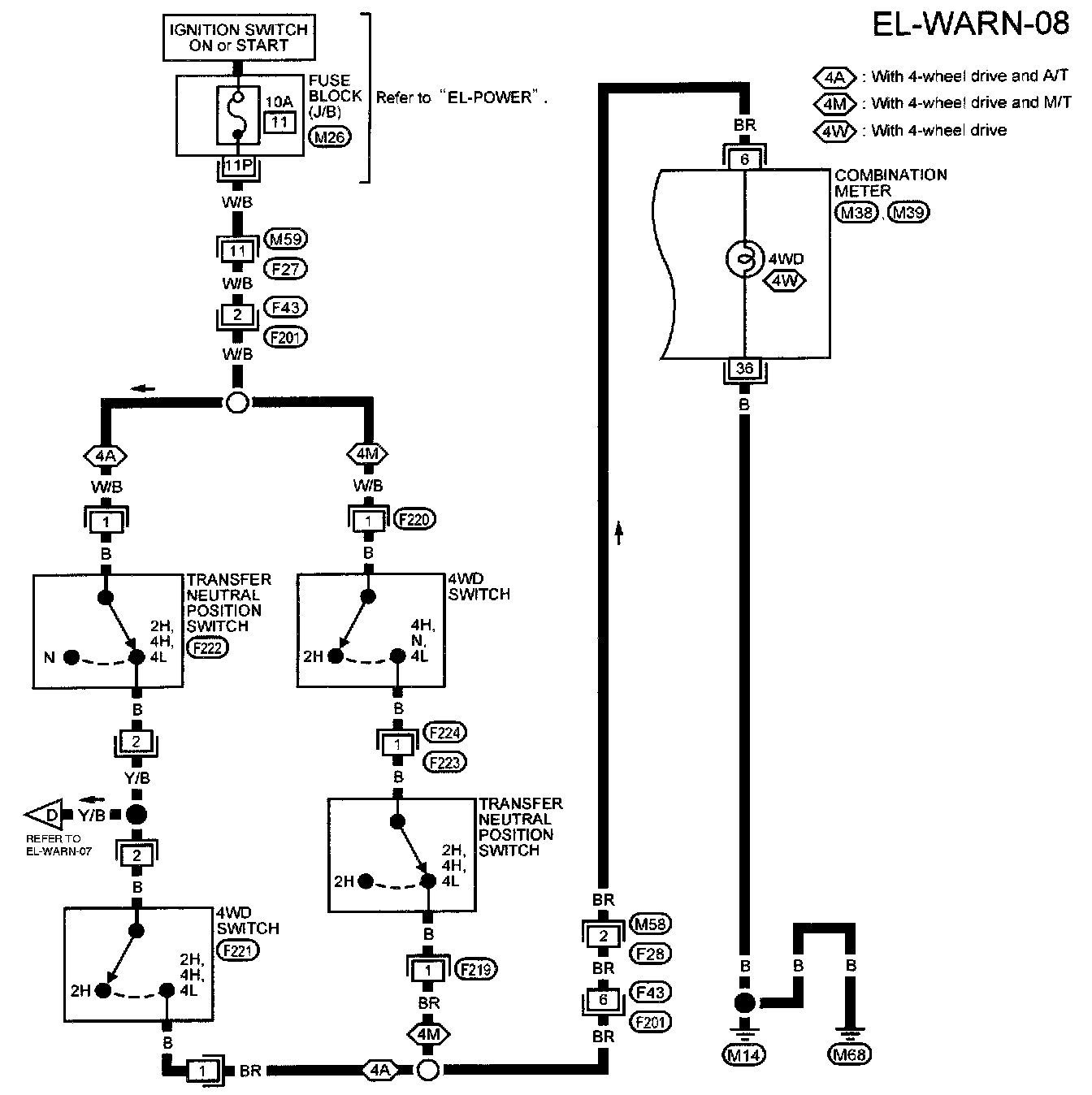

EL-WARN-08:
(Part 8 of 8)
Fuse Block (J/B)
Combination Meter
Transfer Neutral Position Switch
4WD Switch
4WD Switch
Transfer Neutral Position Switch
Circuit Connectors
Connector Views:
Connector Views:
M65, E43, F29 Super Multiple Junction (SMJ) and Electrical Units Terminal Arrangement
