Beginning With VIN 343314

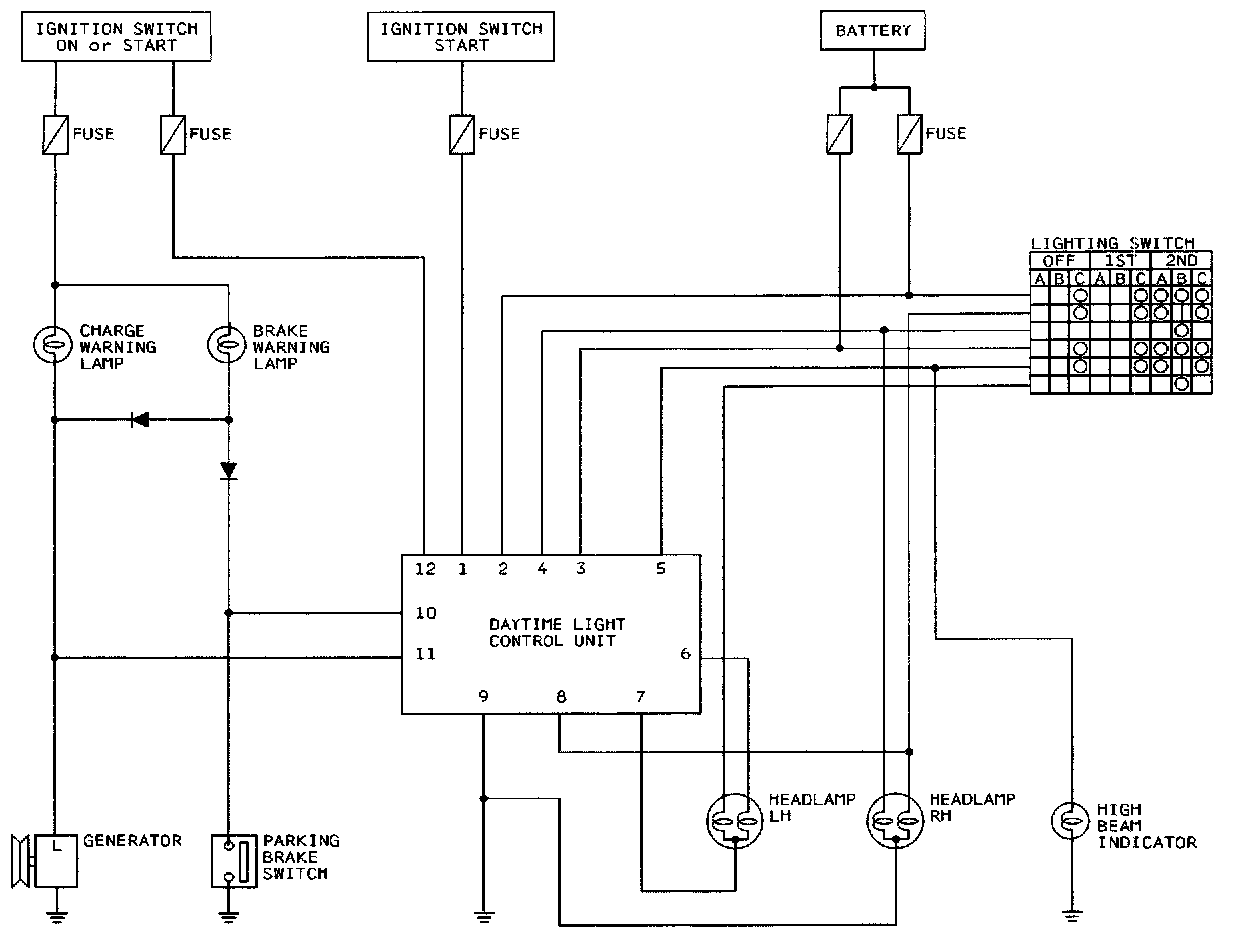

Schematic
Circuit Diagrams

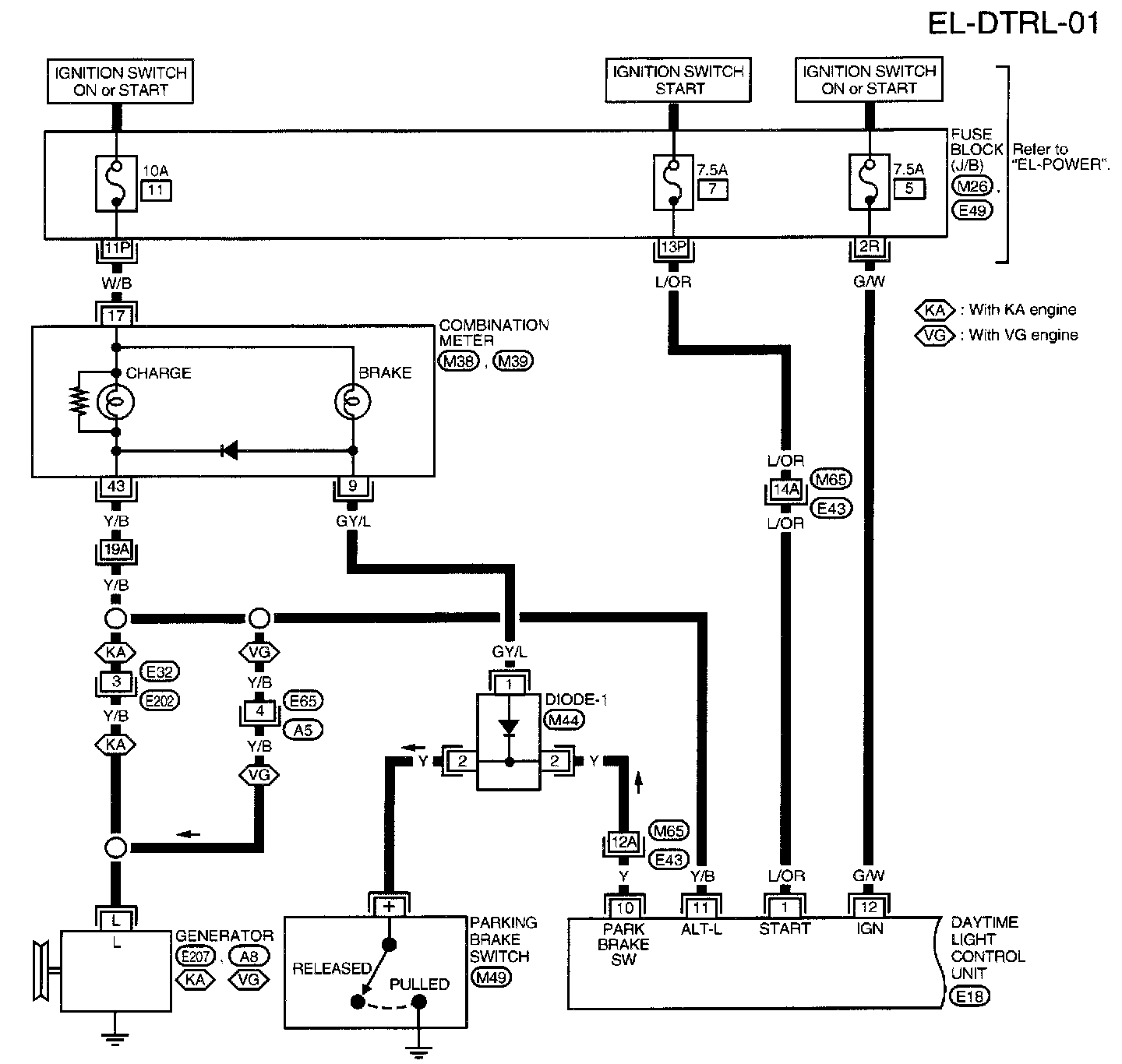

EL-DTRL-01:
(Part 1 of 3)
Fuse Block (J/B)
Combination Meter
Diode-1
Generator
Parking Brake Switch
Daytime Light Control Unit
EL-DTRL-02:
(Part 2 of 3)
Combination Switch (Lighting Switch)
Daytime Light Control Unit

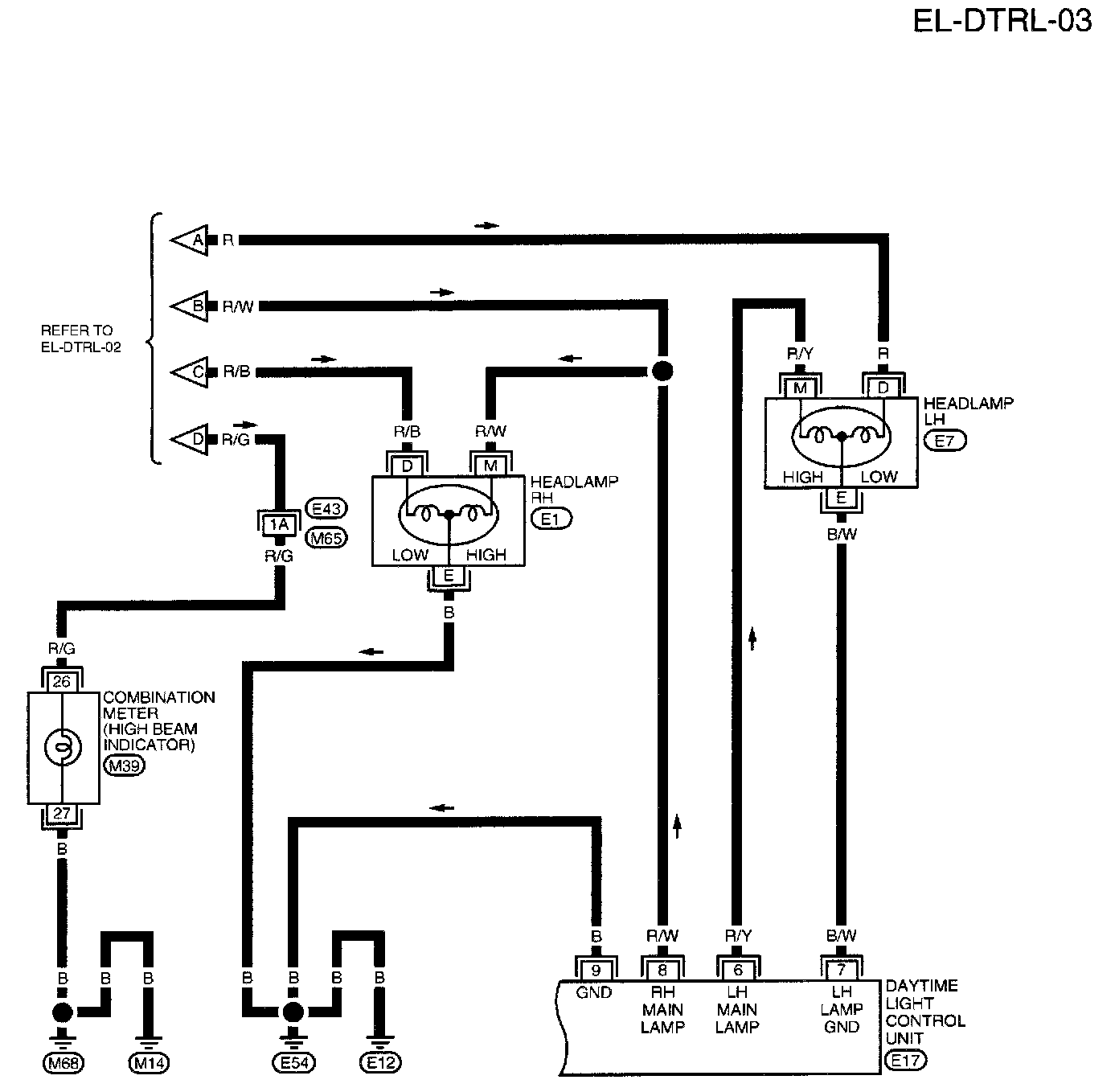

EL-DTRL-03:
(Part 3 of 3)
Headlamp RH
Headlamp LH
Combination Meter (High Beam Indicator)
Daytime Light Control Unit
Circuit Connectors
Connector Views:
M65, E43 Super Multiple Junction (SMJ) Terminal Arrangement
