From VIN # 350001

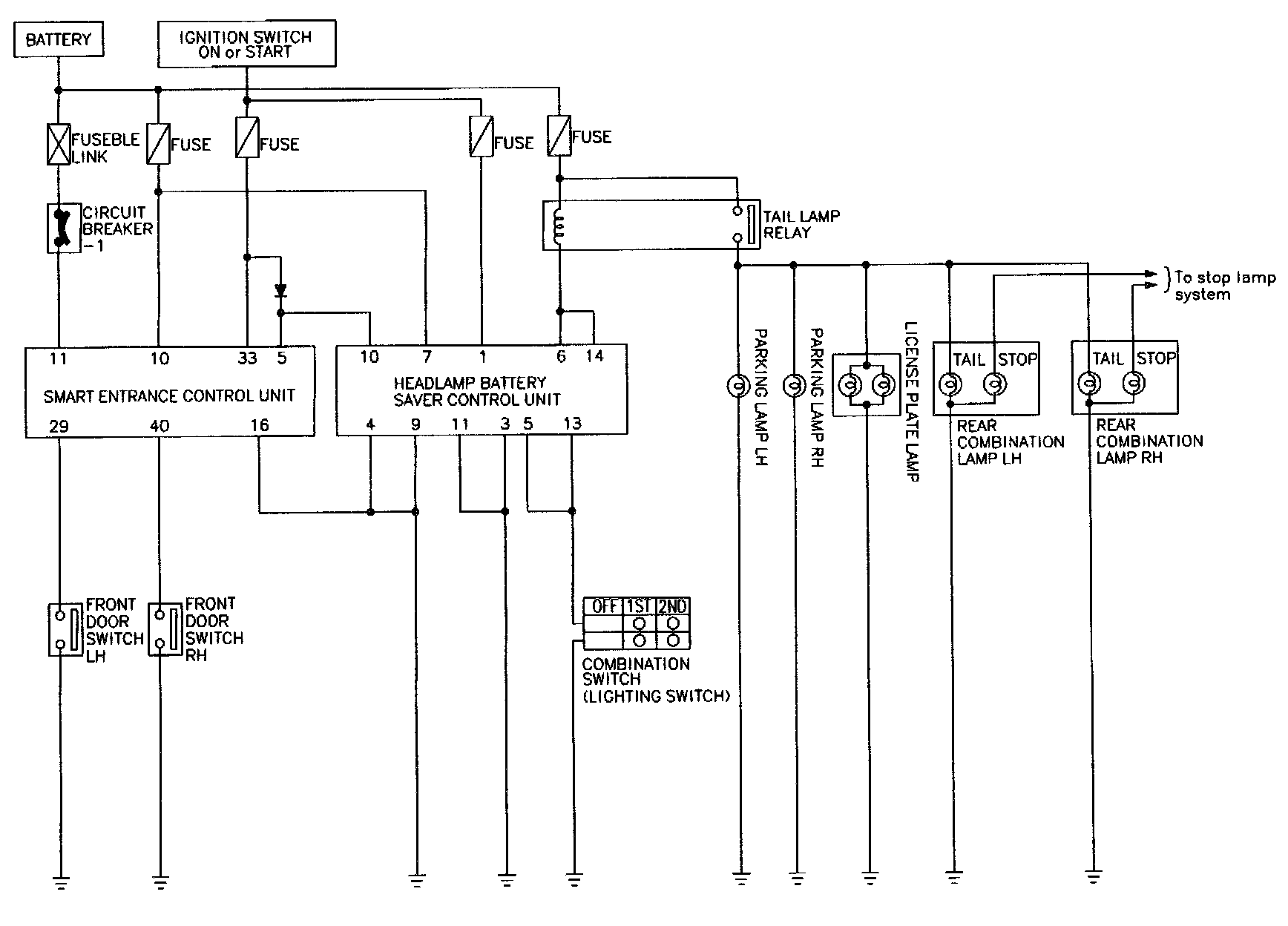

Schematic

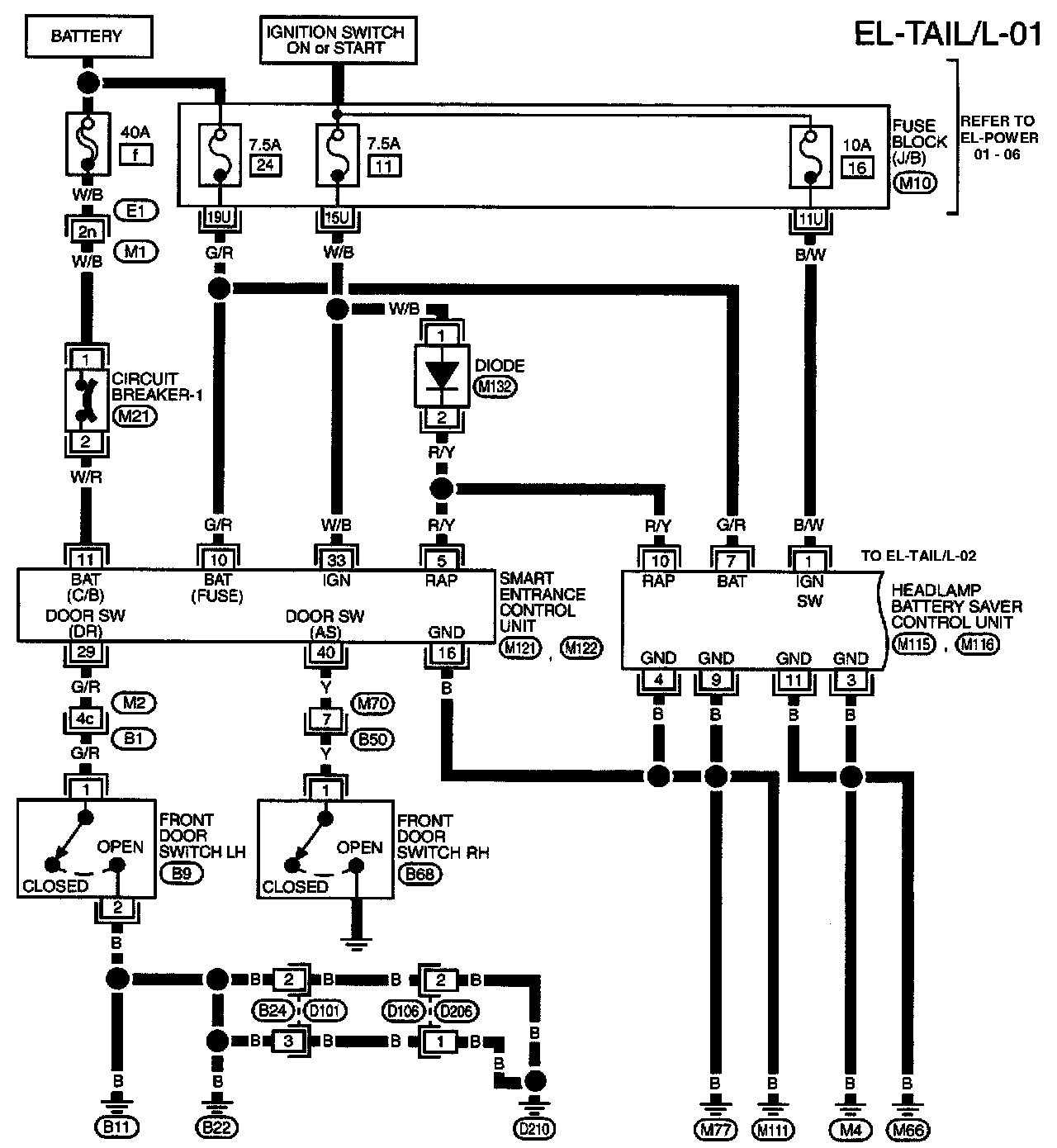

EL-Tail/L-01:
(Part 1 Of 3)
Fuse Block (J/B)
Headlamp Battery Saver Control Unit

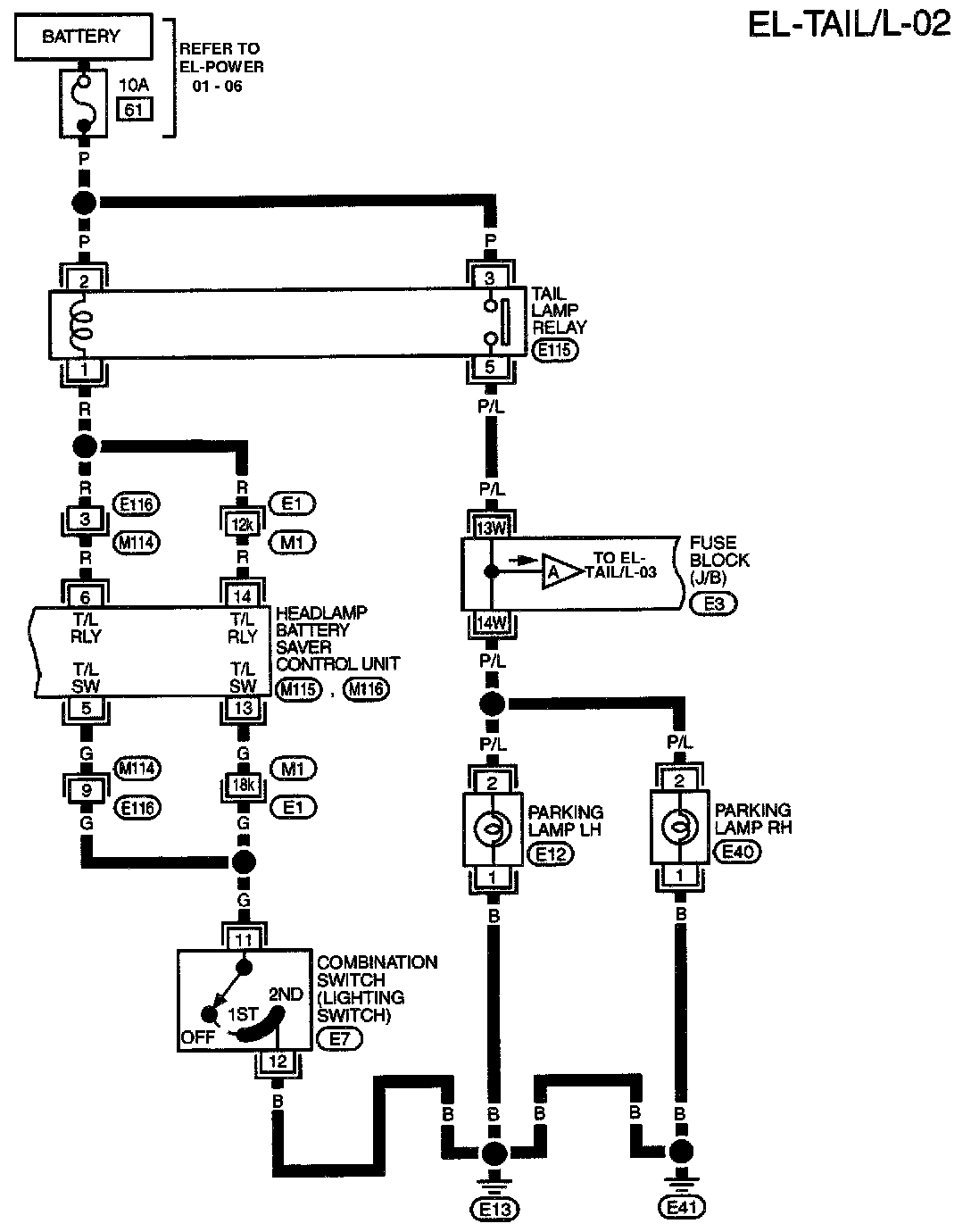

EL-Tail/L-02:
(Part 2 Of 3)
Tail Lamp Relay
Fuse Block (J/B)
Parking Lamp

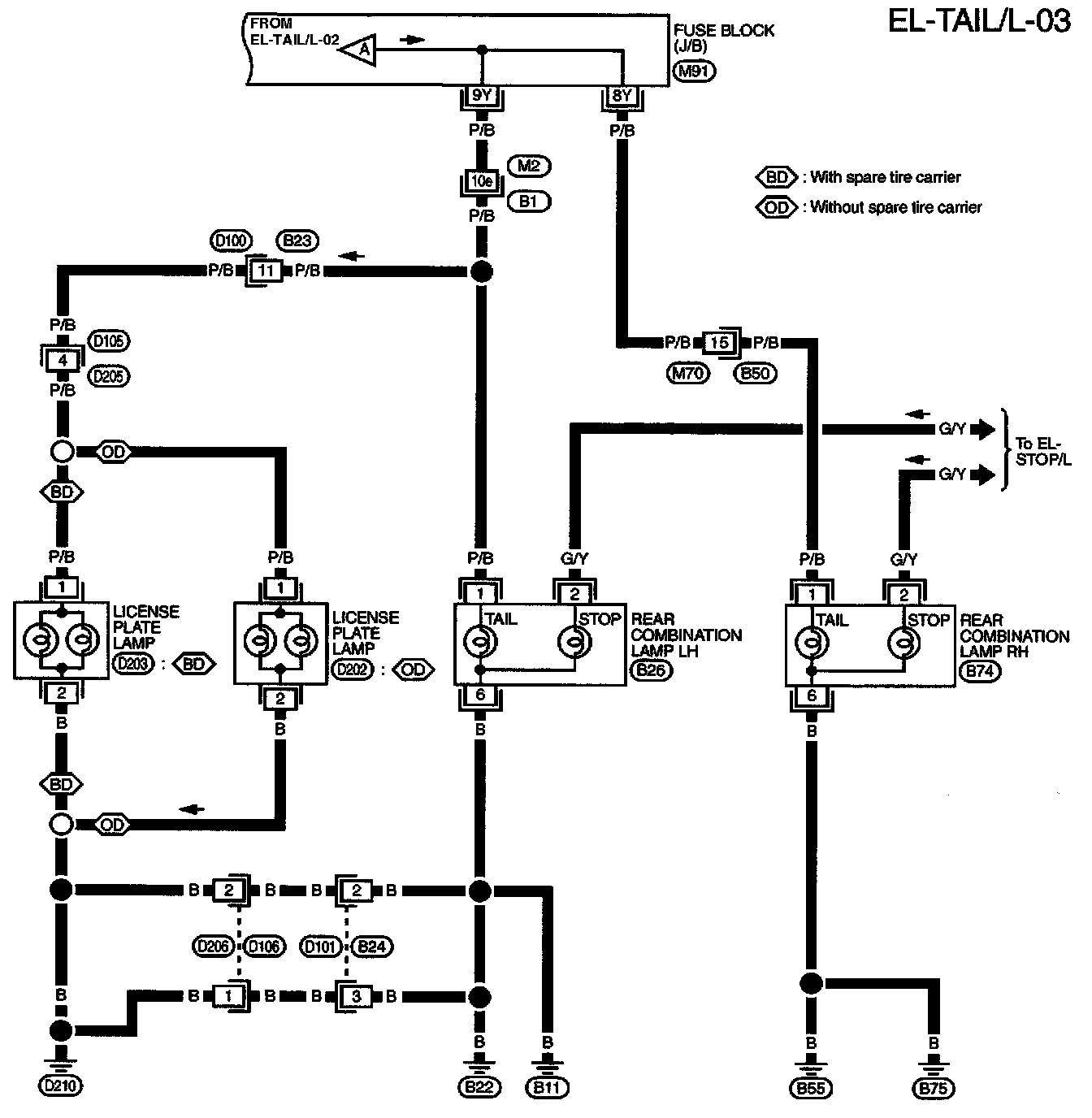

EL-Tail/L-03:
(Part 3 Of 3)
Fuse Block (J/B)
Rear Combination Lamp RH
Circuit Diagrams
Circuit Connectors
Main Harness, Engine Room, And Body Harness Connector Views:
Fuse Block J/B Connector Views:
B1, E1, E3, M1, M2, M10, M91 Super Multiple Junction Box (SMJ) and Fuse Block - Junction Box (J/B) Terminal Arrangement
