From VIN # 350001
Schematic

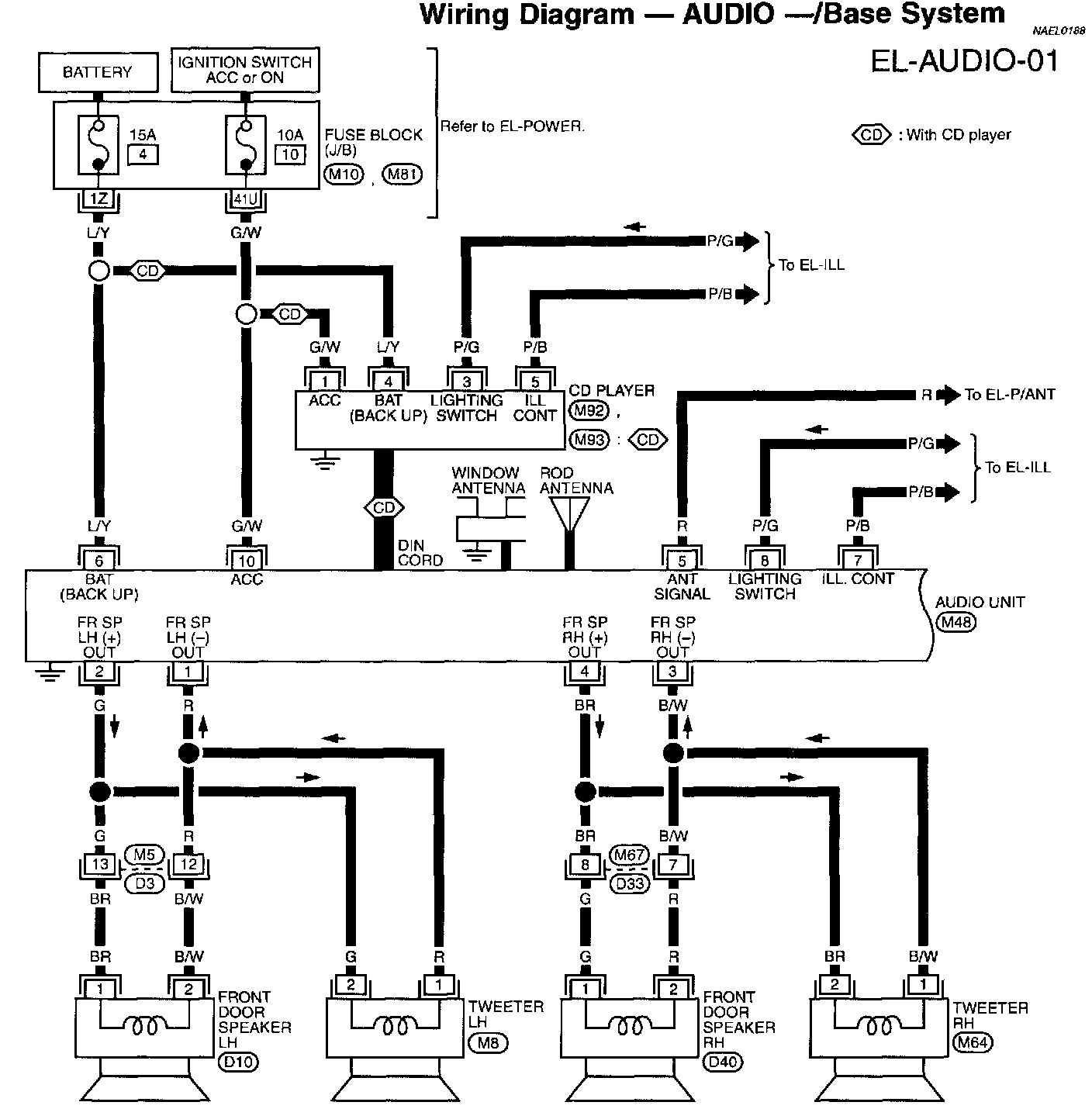

EL-AUDIO-01:
(Part 1 of 6)
Base System
Fuse Block (J/B)
CD Player
Audio Unit
Front Door Speaker LH
Tweeter LH
Front Door Speaker RH
Tweeter RH

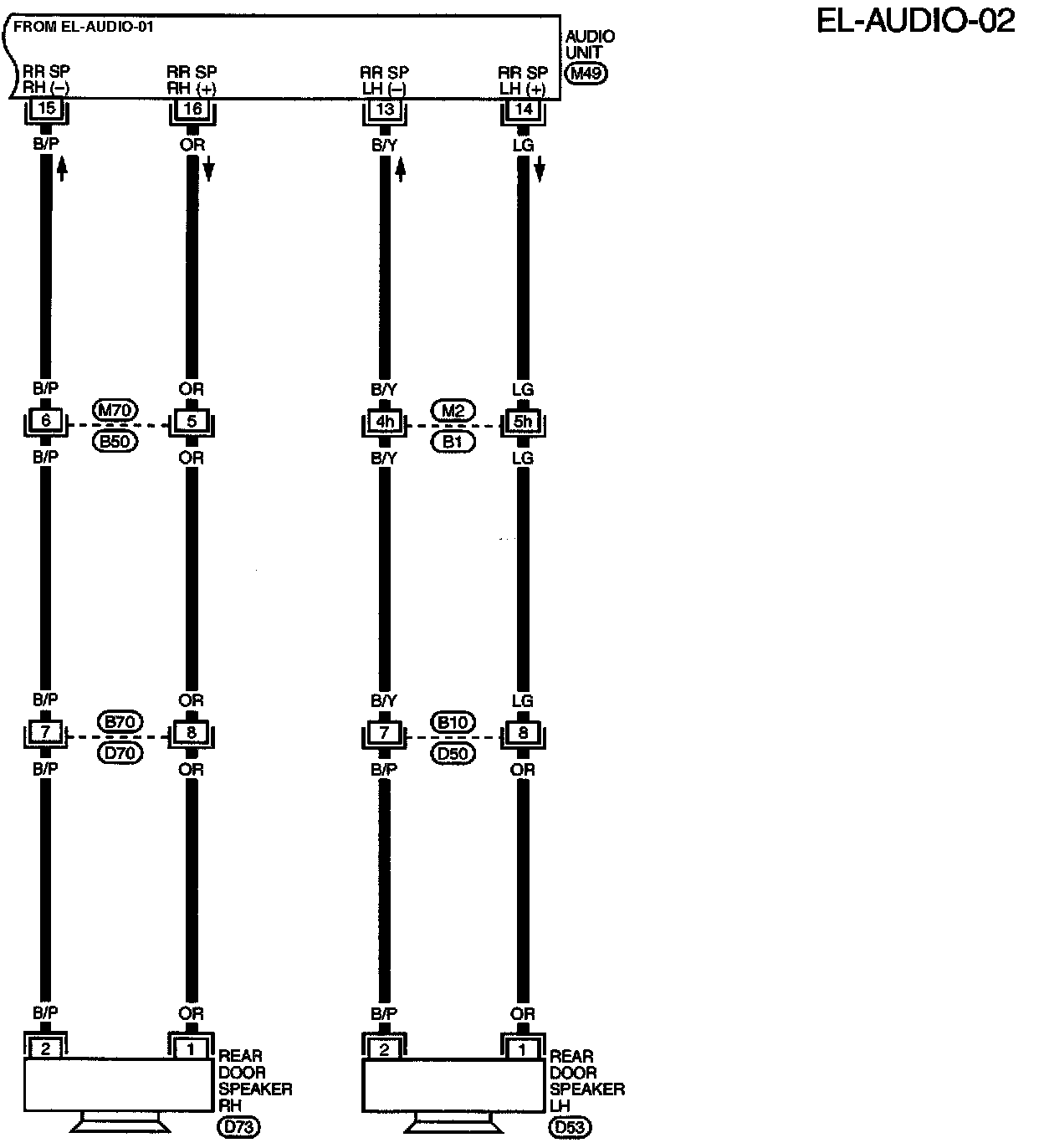

EL-AUDIO-02:
(Part 2 of 6)
Audio Unit
Rear Door Speaker RH
Rear Door Speaker LH
Circuit Diagrams (Base System)

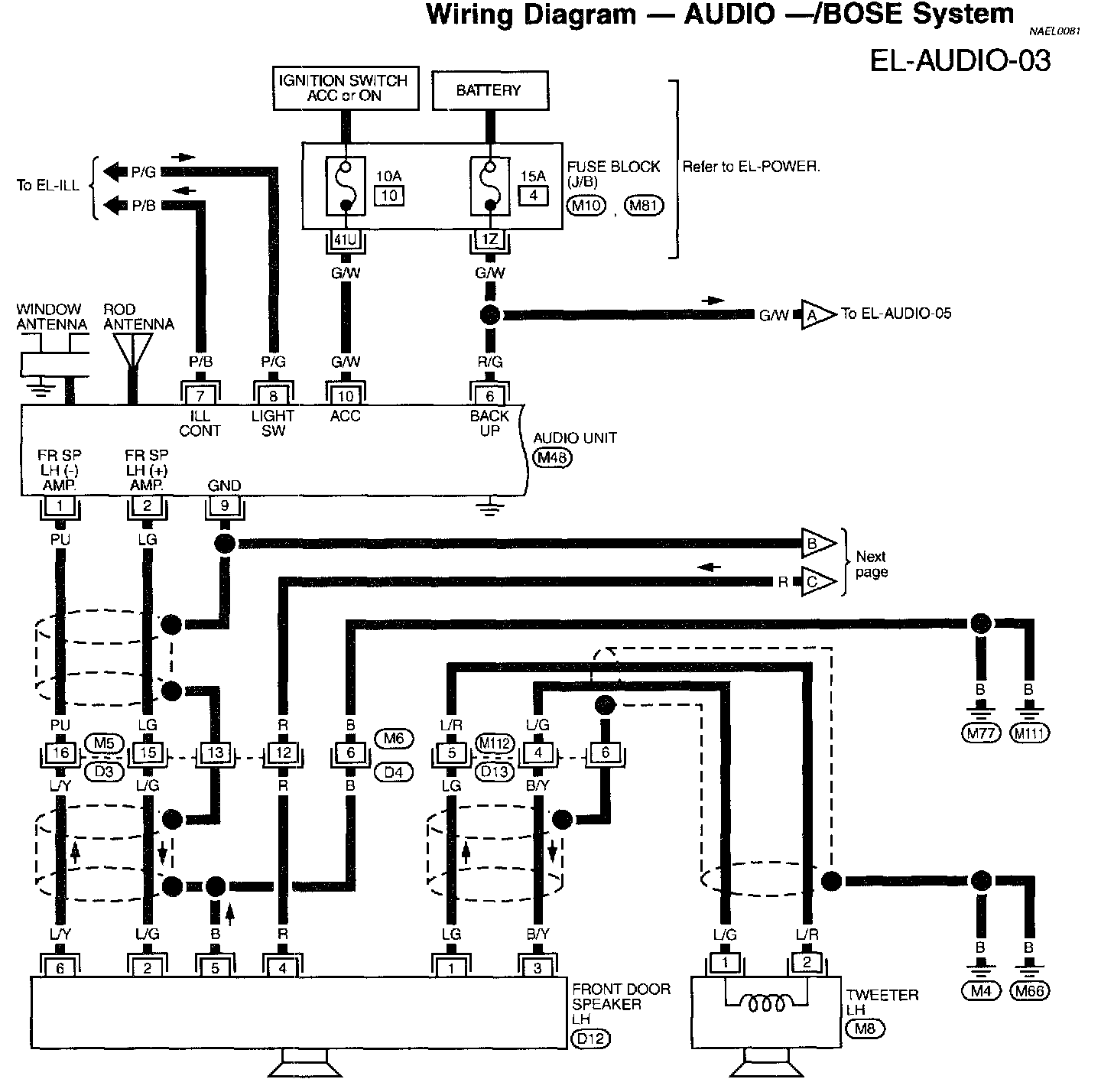

EL-AUDIO-03:
(Part 3 of 6)
Bose System
Fuse Block (J/B)
Audio Unit
Front Door Speaker LH
Tweeter LH

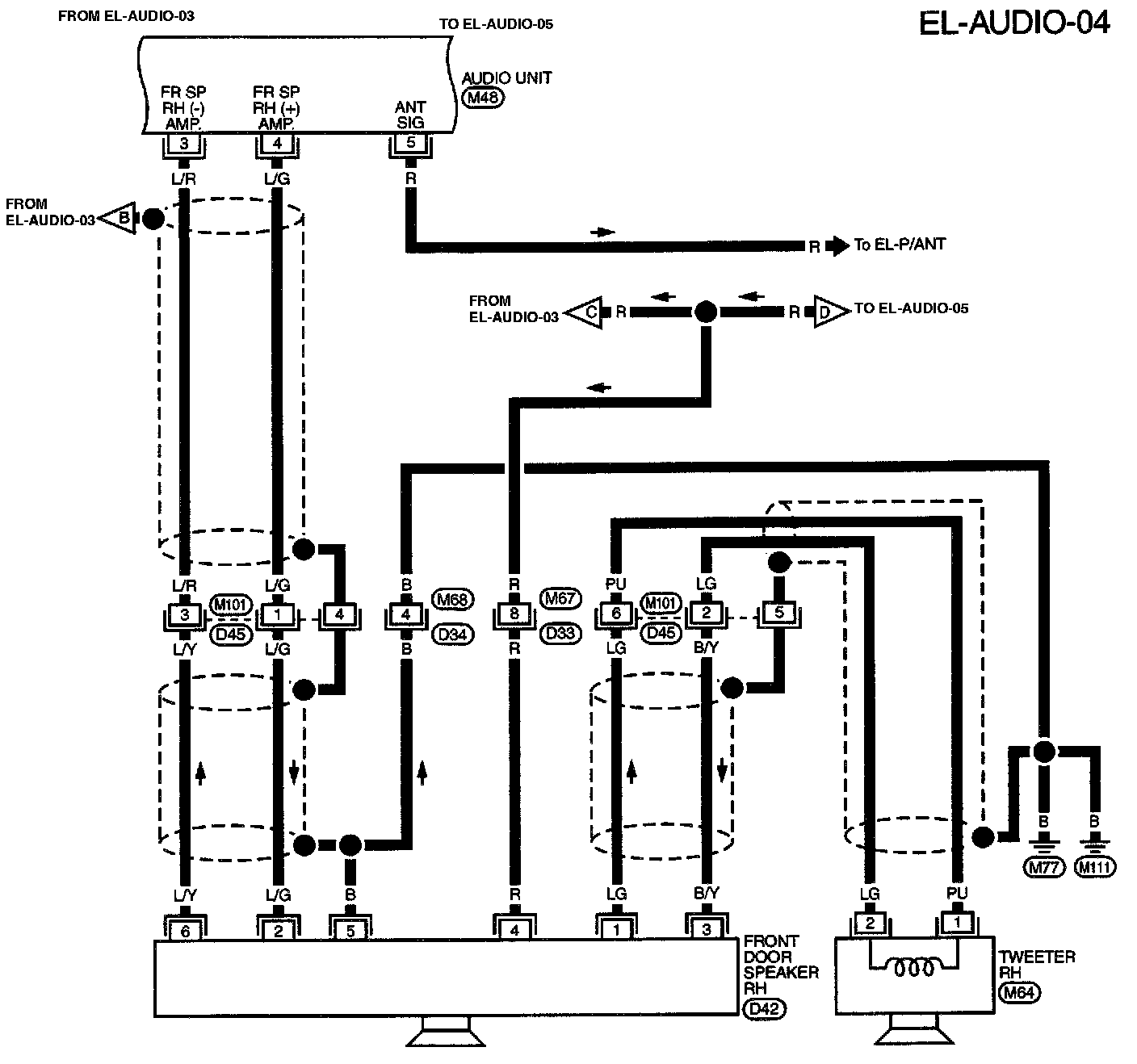

EL-AUDIO-04:
(Part 4 of 6)
Audio Unit
Front Door Speaker RH
Tweeter RH

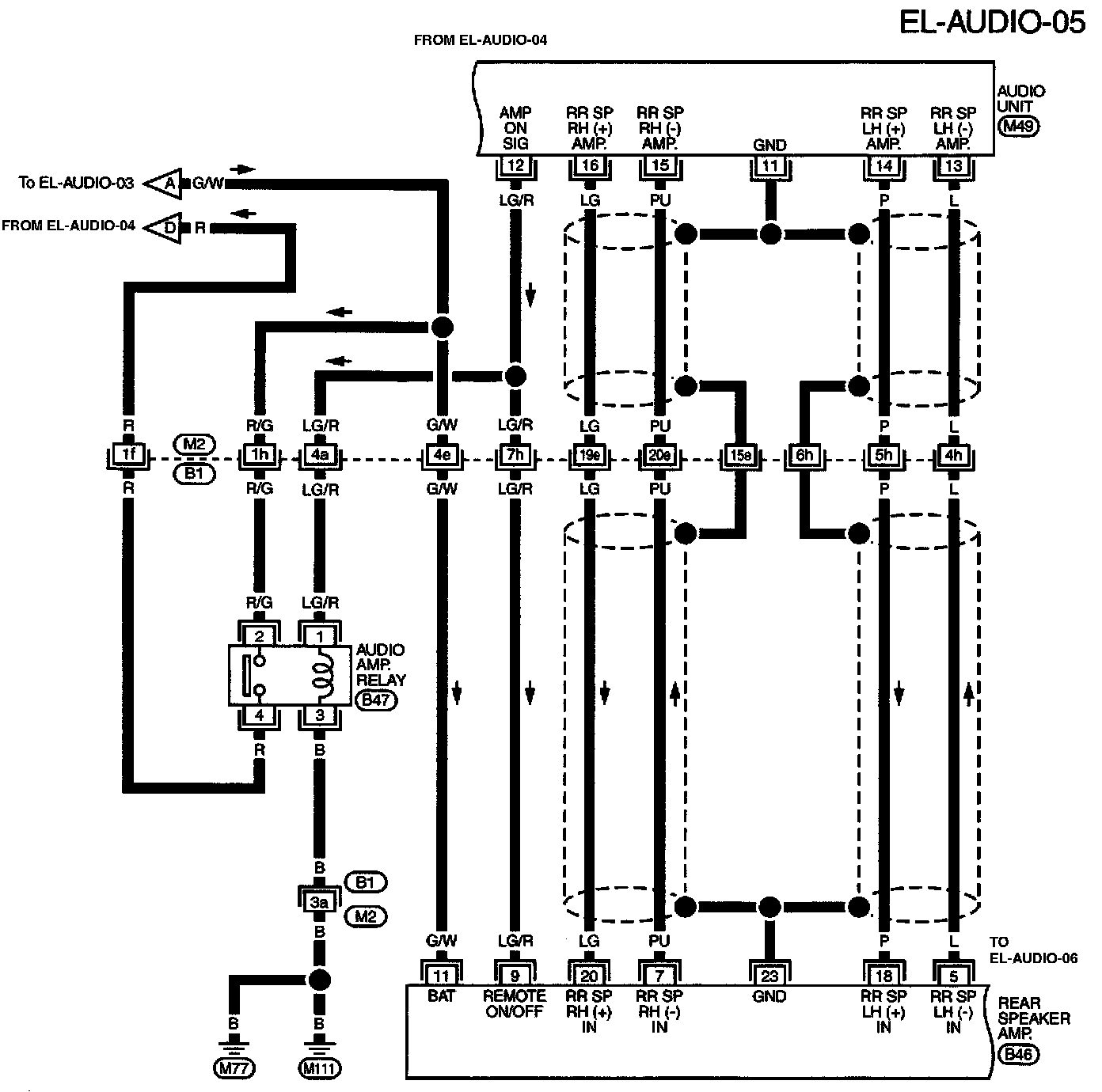

EL-AUDIO-05:
(Part 5 of 6)
Audio Unit
Rear Speaker Amp.

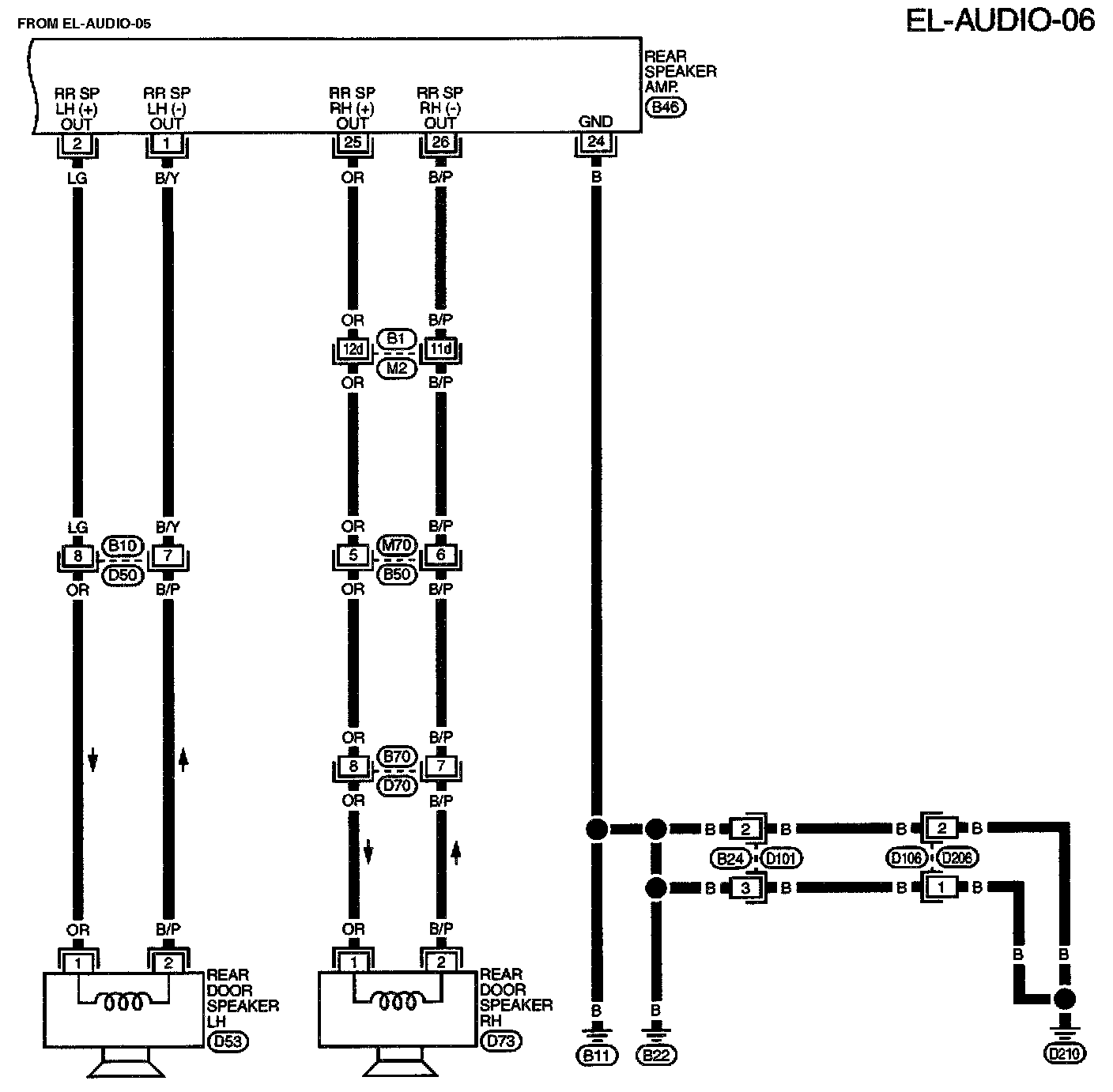

EL-AUDIO-06:
(Part 6 of 6)
Rear Speaker Amp.
Rear Door Speaker LH
Rear Door Speaker RH

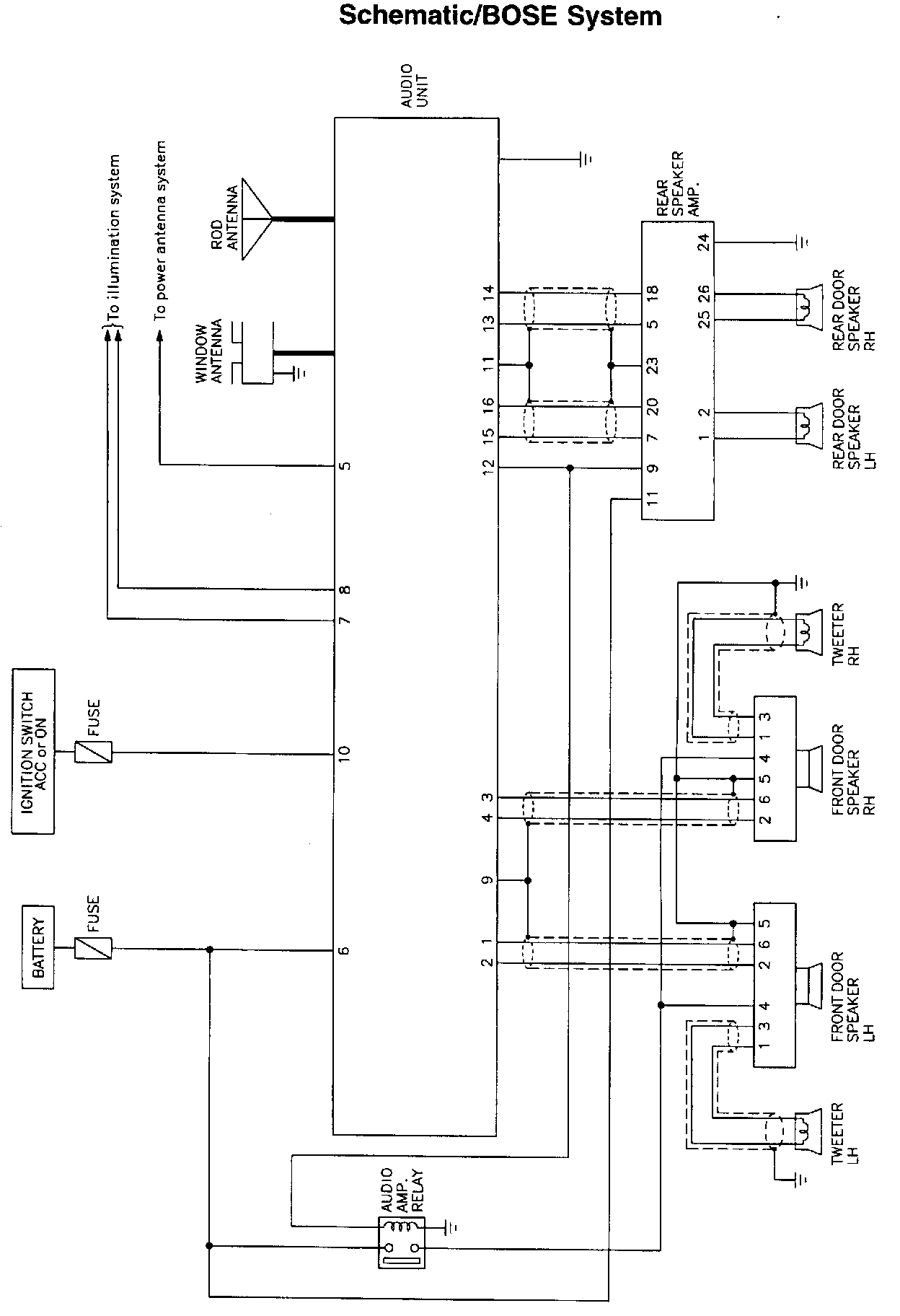

Circuit Diagrams (BOSE System)
Circuit Connectors
Main Harness, Engine Room, And Body Harness Connector Views:
Fuse Block J/B Connector Views:
B1, M2, M10, M81 Super Multiple Junction Box (SMJ) and Fuse Block - Junction Box (J/B) Terminal Arrangement
