Warning Lamps

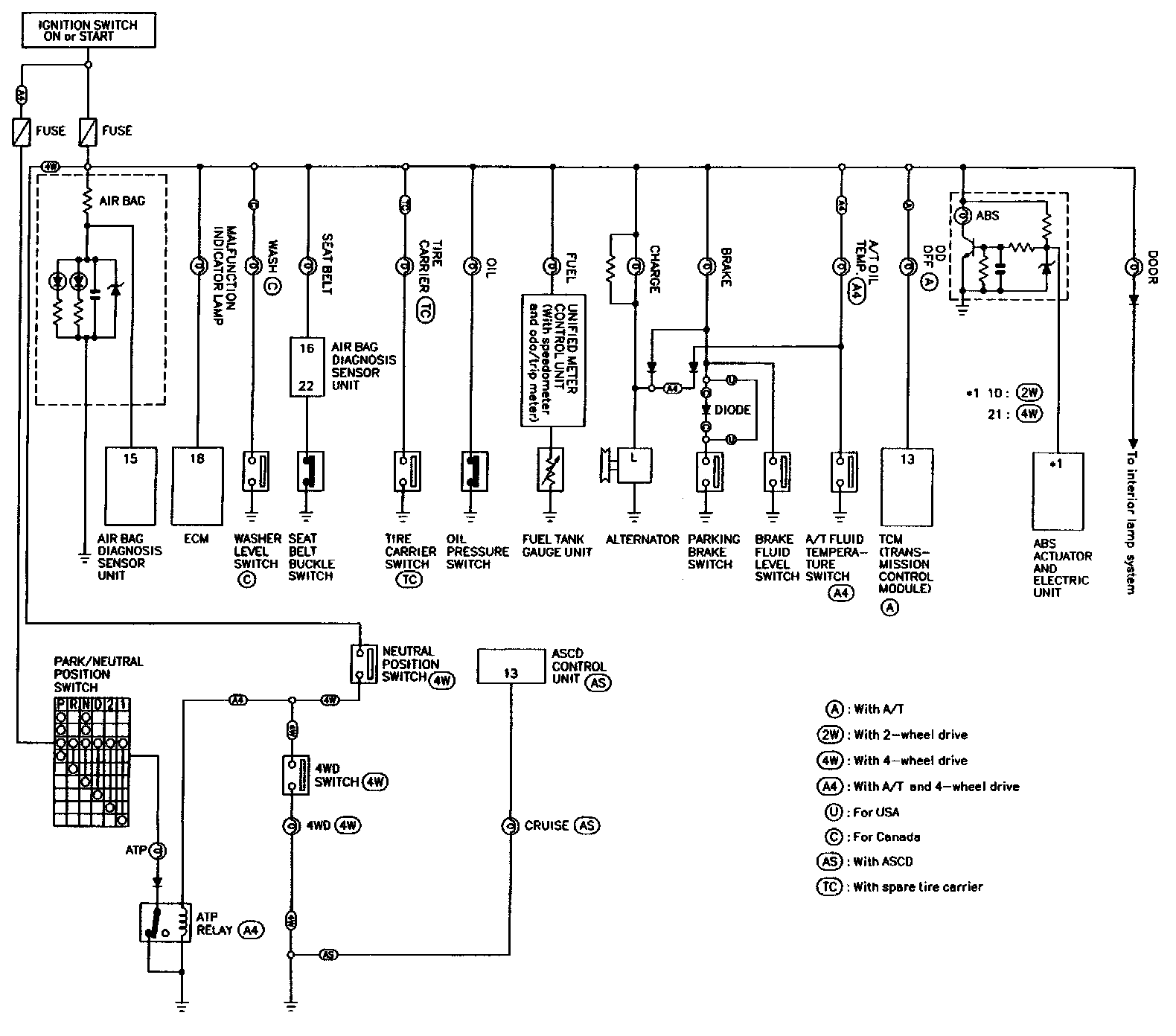

Schematic

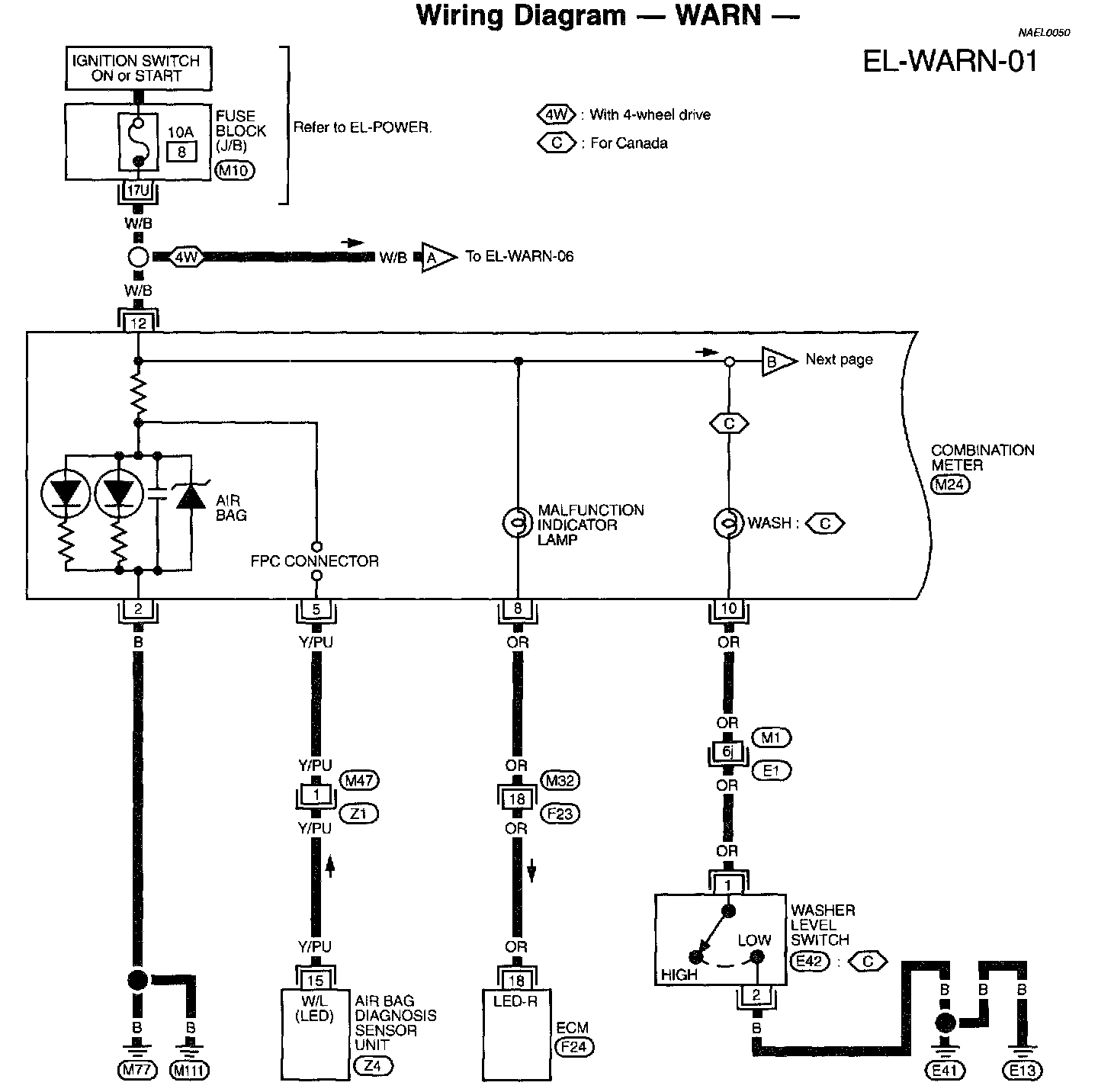

EL-WARN-01:
(Part 1 of 7)
Fuse Block (J/B)
Combination Meter
Air Bag Diagnosis Sensor Unit
Washer Level Switch

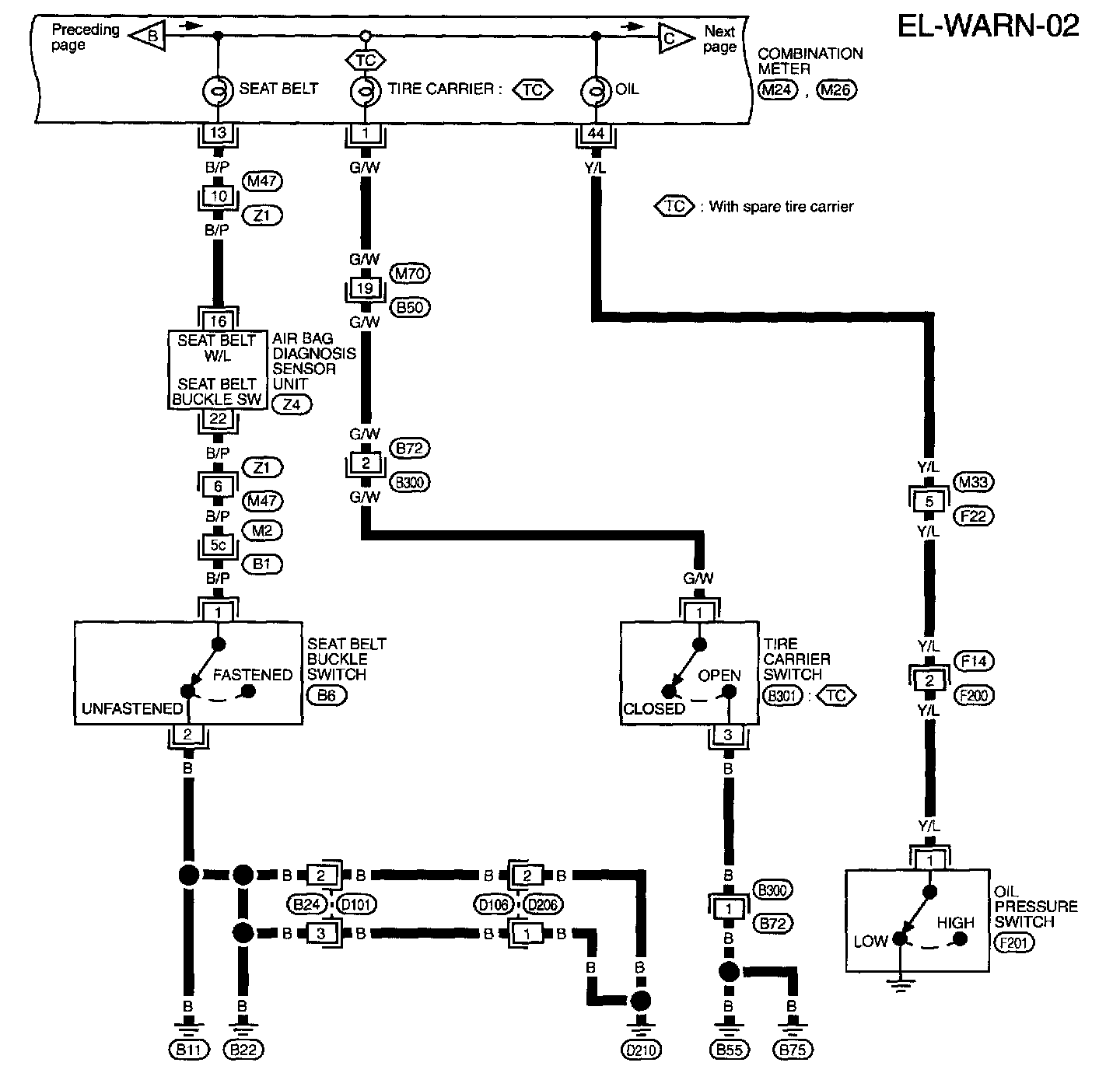

EL-WARN-02:
(Part 2 of 7)
Combination Meter
Air Bag Diagnosis Sensor Unit
Seat Belt Buckle Switch
Tire Carrier Switch
Oil Pressure Switch

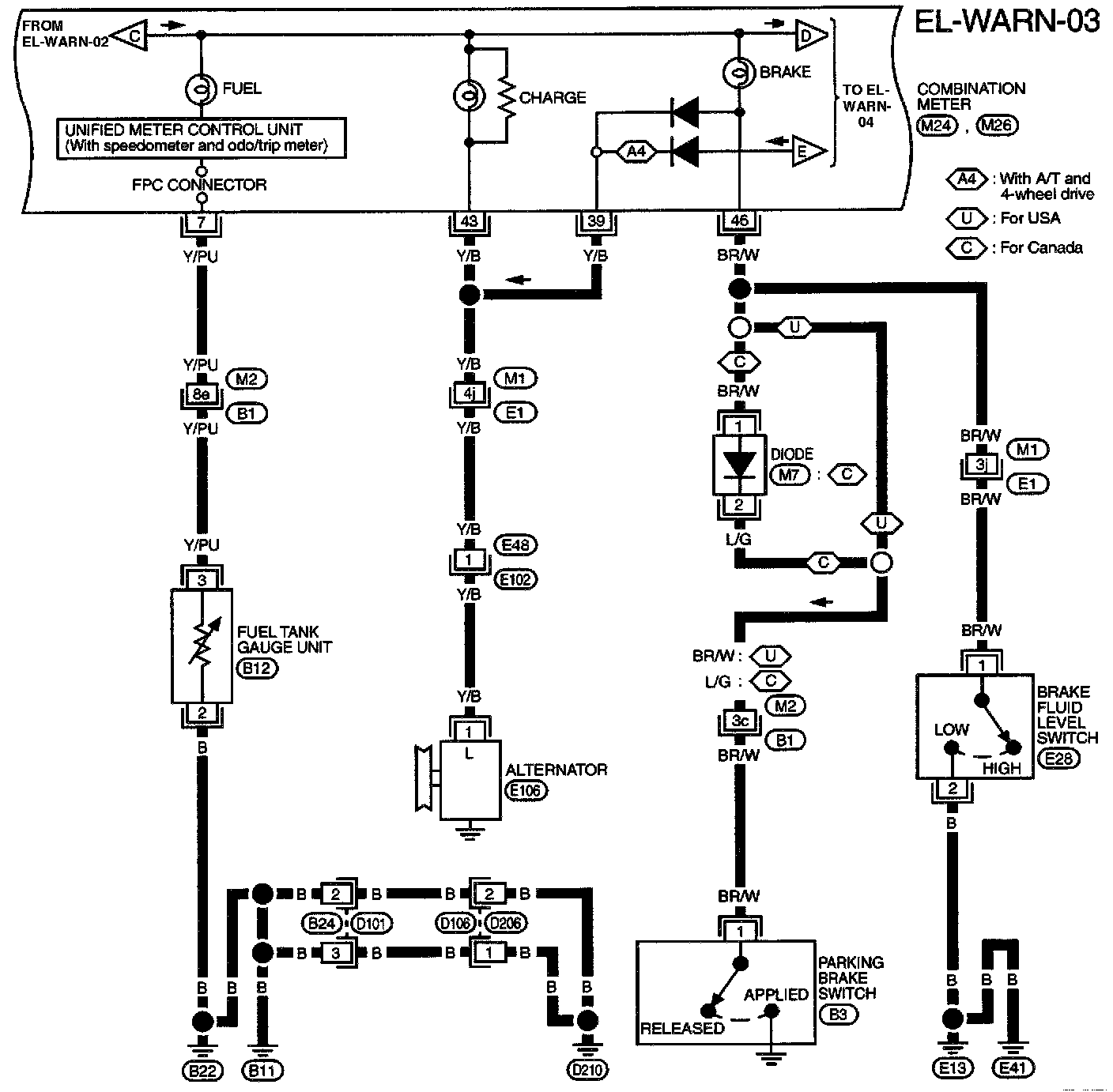

EL-WARN-03:
(Part 3 of 7)
Combination Meter
Fuel Tank Gauge Unit
Alternator
Diode
Parking Brake Switch
Brake Fluid Level Switch

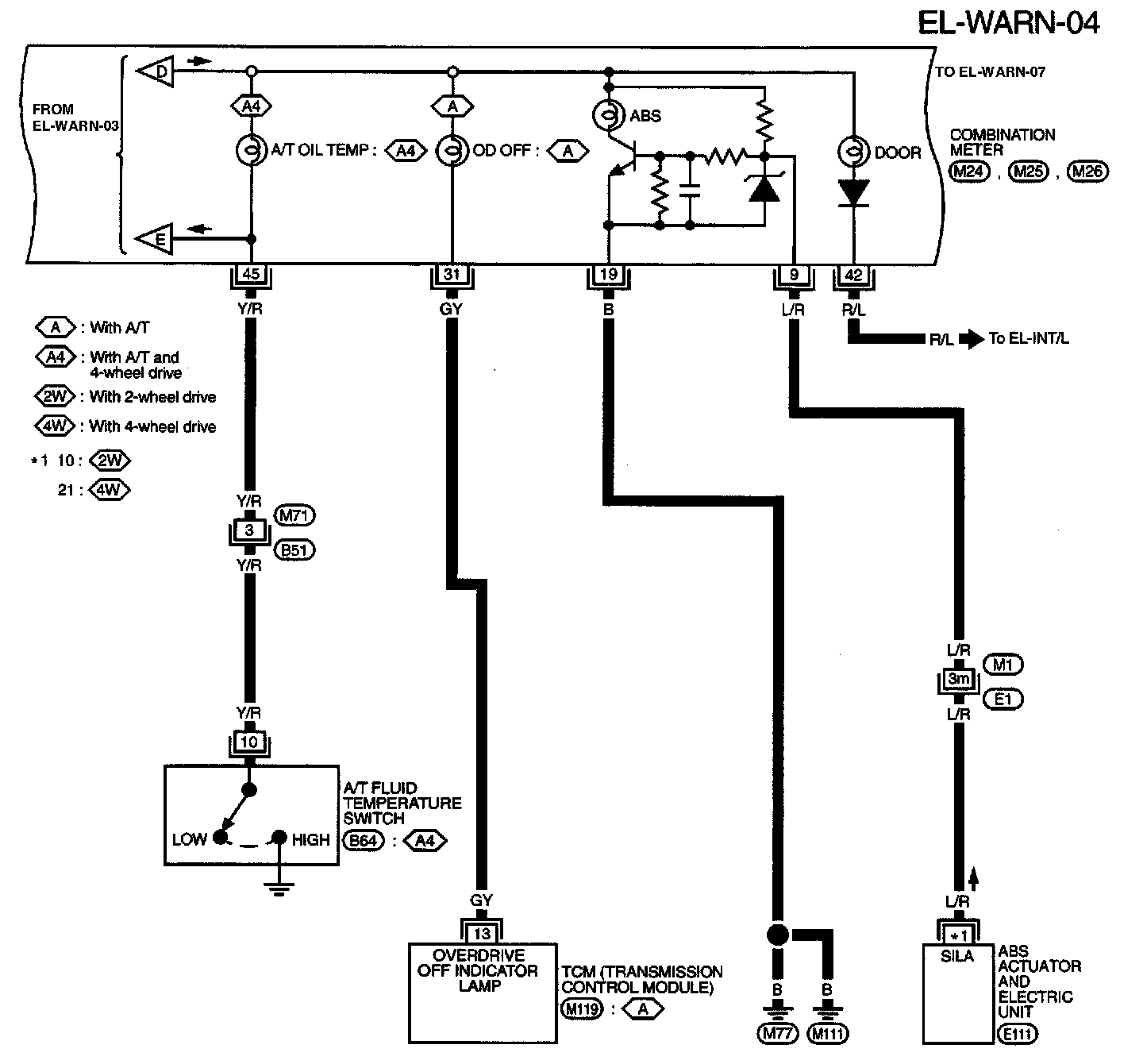

EL-WARN-04:
(Part 4 of 7)
Combination Meter
A/T Fluid Temperature Switch
TCM(Transmission Control Module)
ABS Actuator and Electric Unit

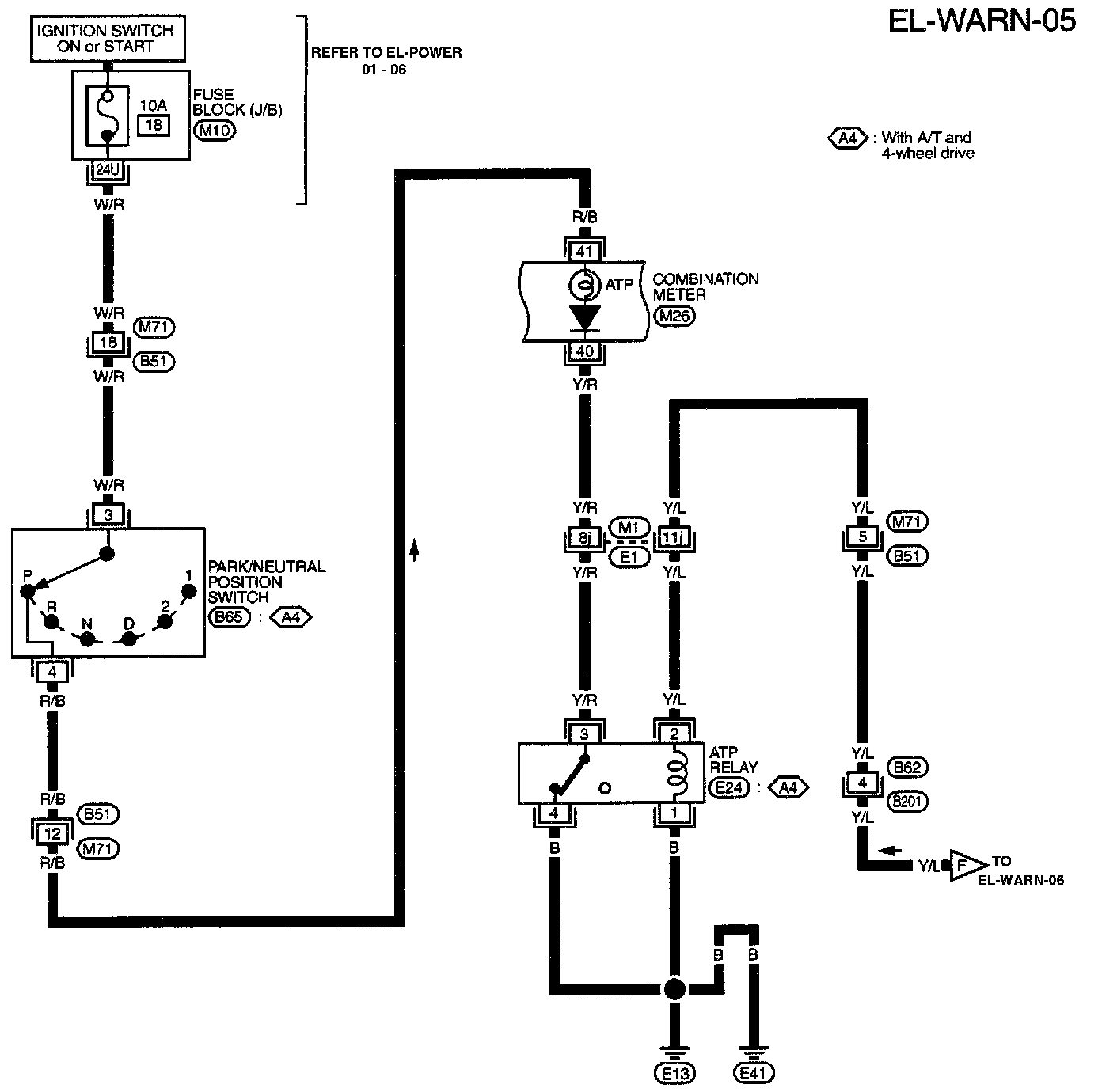

EL-WARN-05:
(Part 5 of 7)
Fuse Block (J/B)
Park/Neutral Position Switch
Combination Meter
ATP Relay

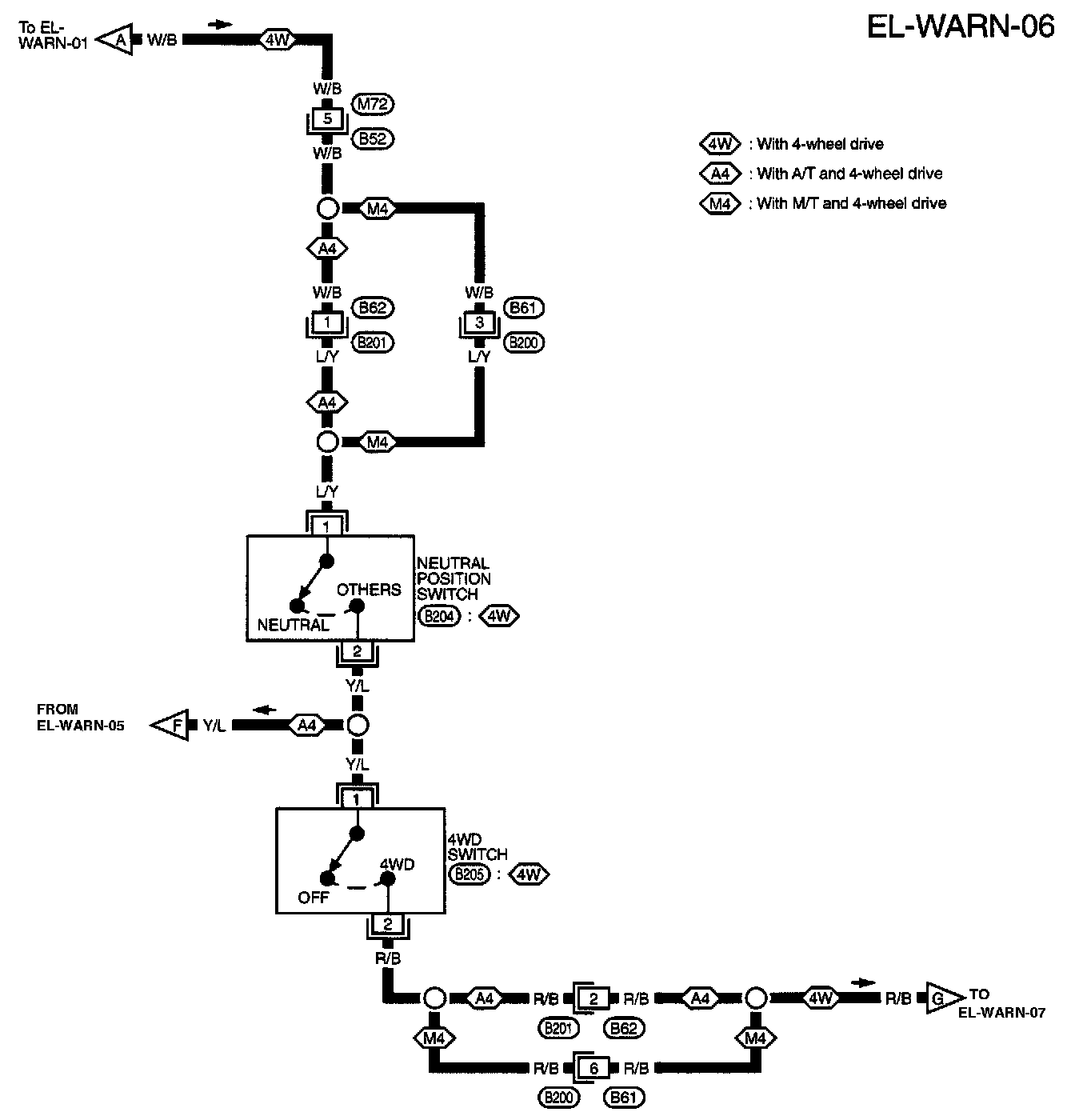

EL-WARN-06:
(Part 6 of 7)
Neutral Position Switch
4WD Switch
EL-WARN-06:
(Part 7 of 7)
ASCD Control Unit
Combination Meter

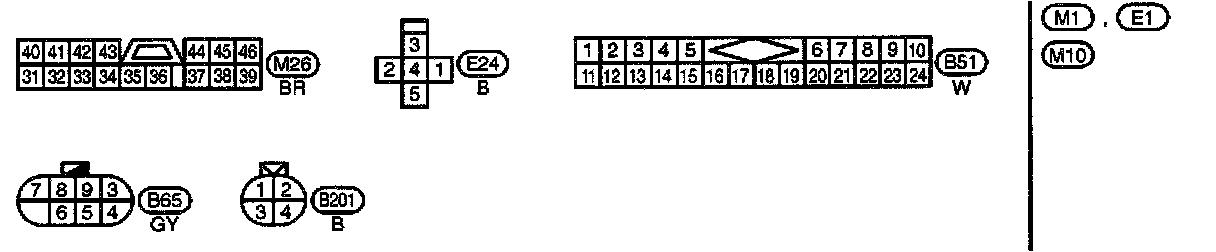

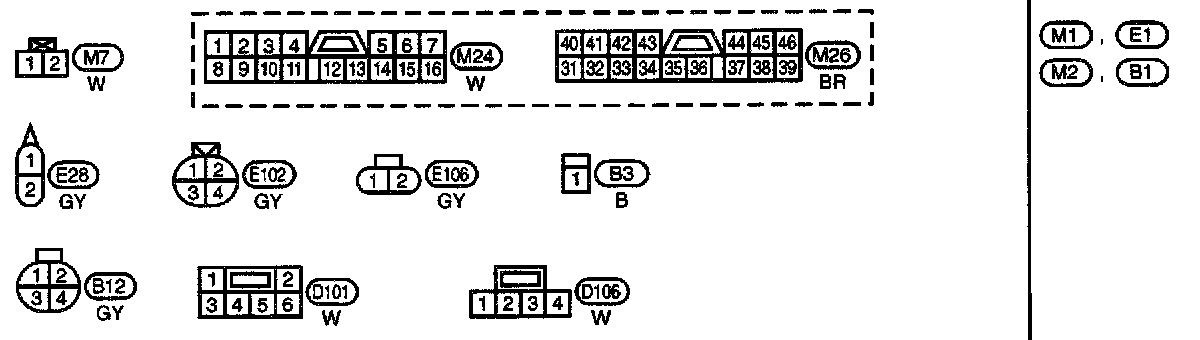

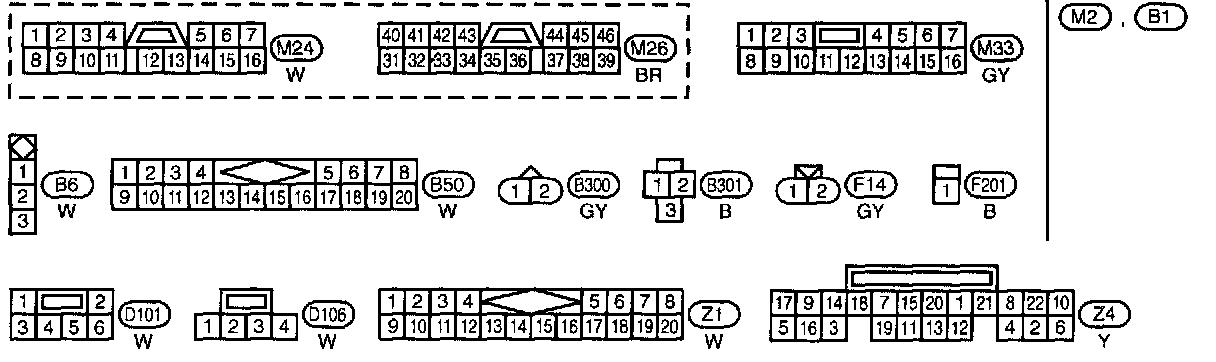

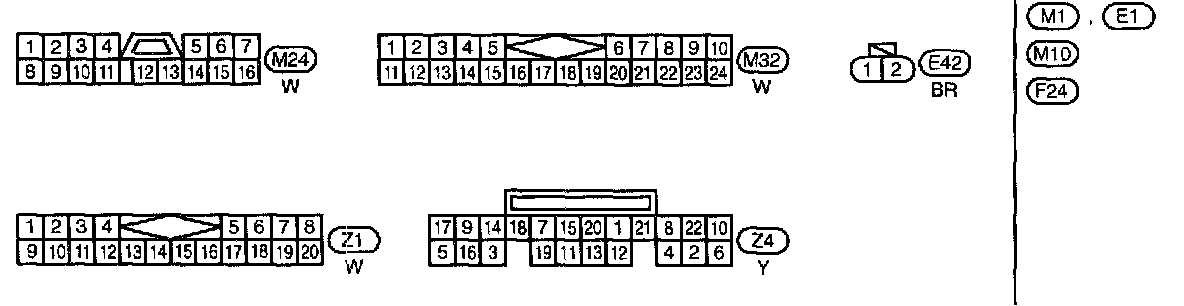

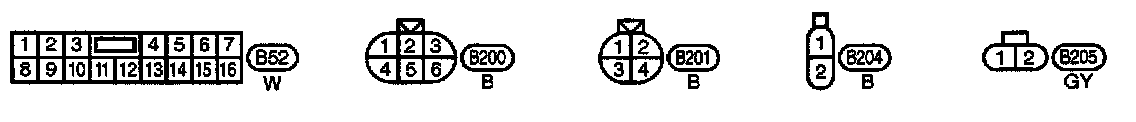

Circuit Connectors

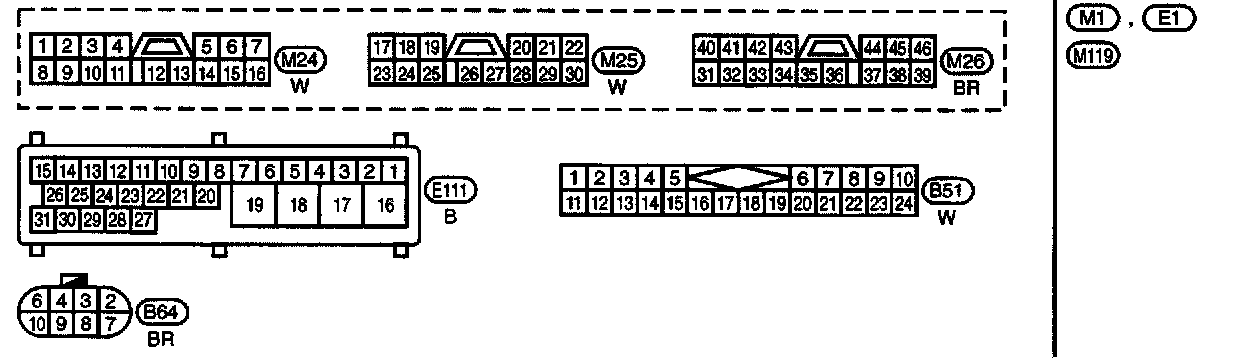

Main Harness, Engine Room, And Body Harness Connector Views:

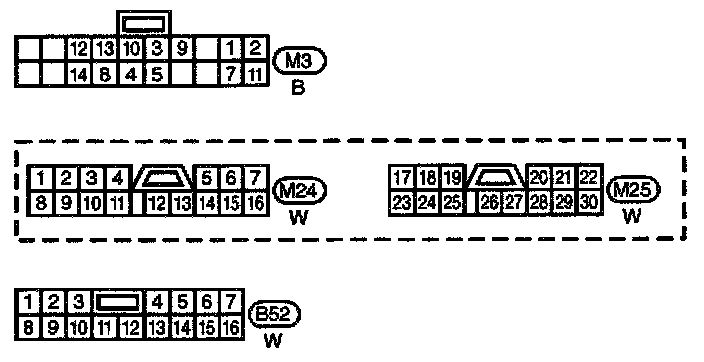

Fuse Block J/B Connector Views:
Control Module Connector Views:
B1, E1, M1, M2, M10, M119, F24 Super Multiple Junction Box (SMJ), Fuse Block - Junction Box (J/B) and Electrical Units Terminal Arrangement
