Power Locks: Testing and Inspection

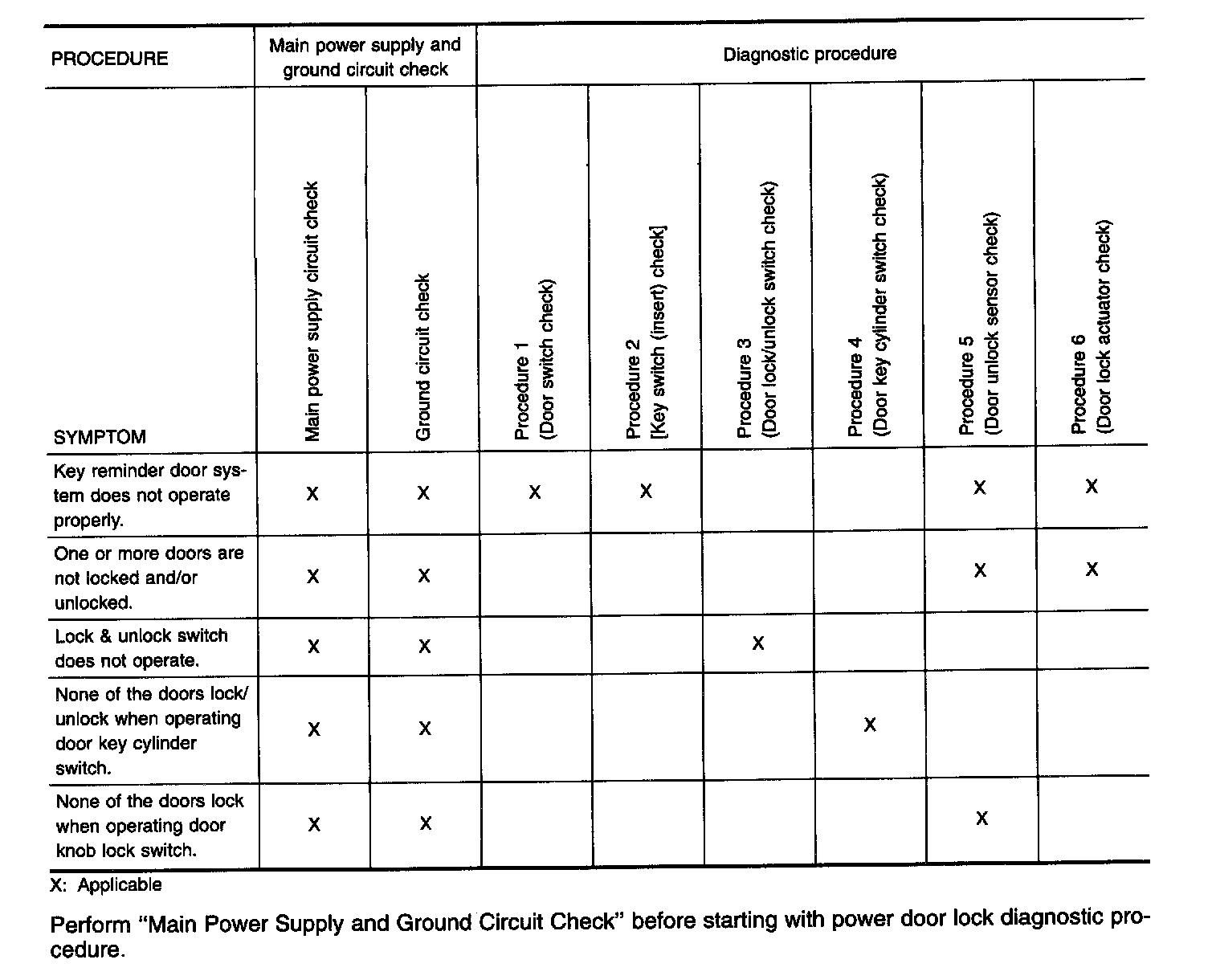

SYMPTOM CHART
MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

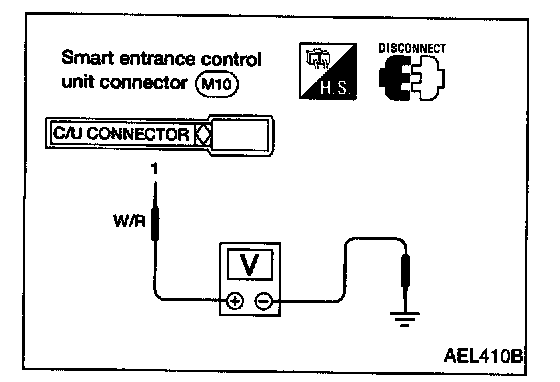

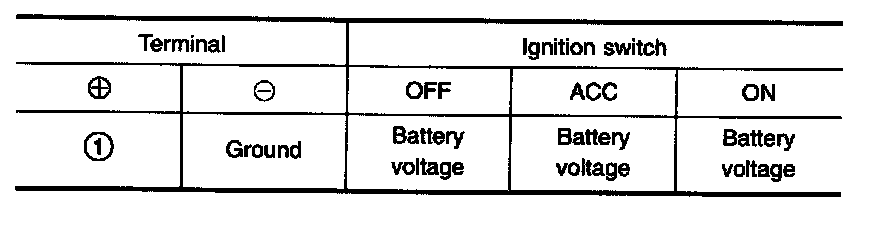

Main Power Supply Circuit Check

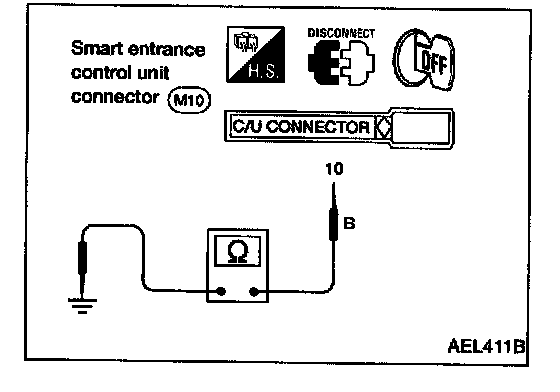

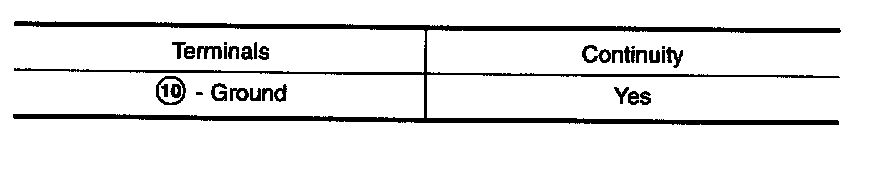

Ground Circuit Check

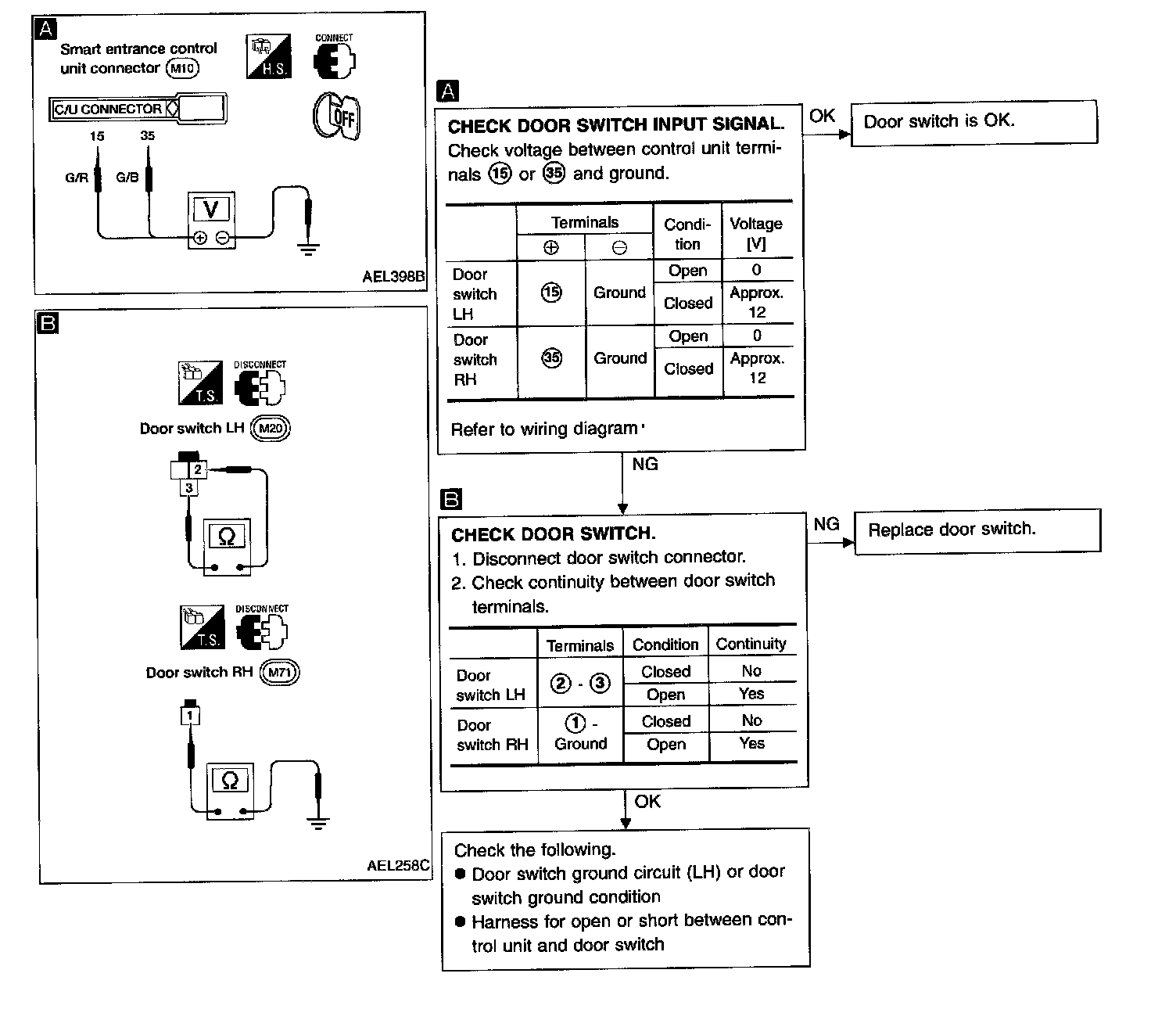

DIAGNOSTIC PROCEDURE 1 (Door Switch Check)

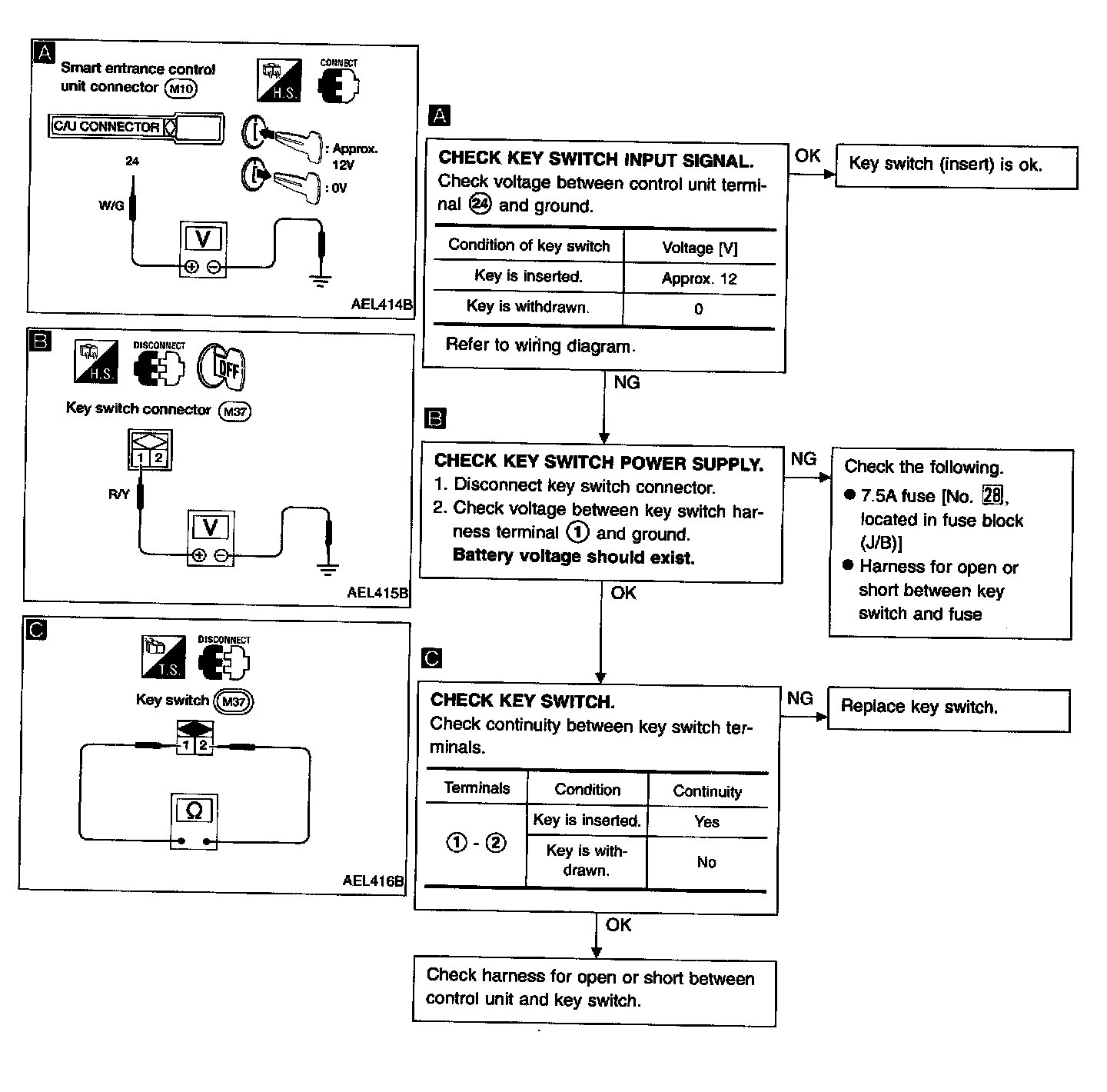

DIAGNOSTIC PROCEDURE 2 [Key Switch (Insert) Check]

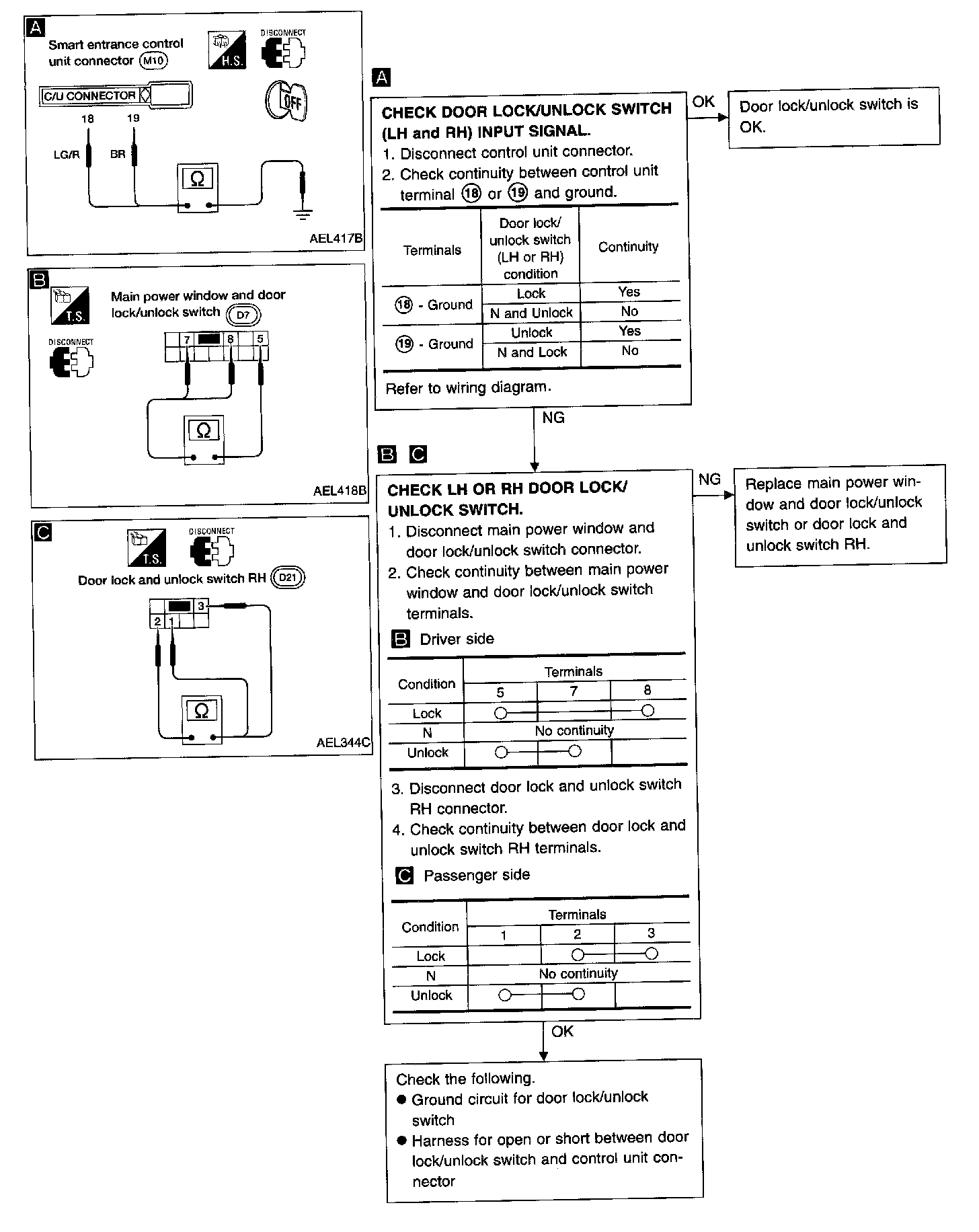

DIAGNOSTIC PROCEDURE 3 (Door Lock/Unlock Switch Check)

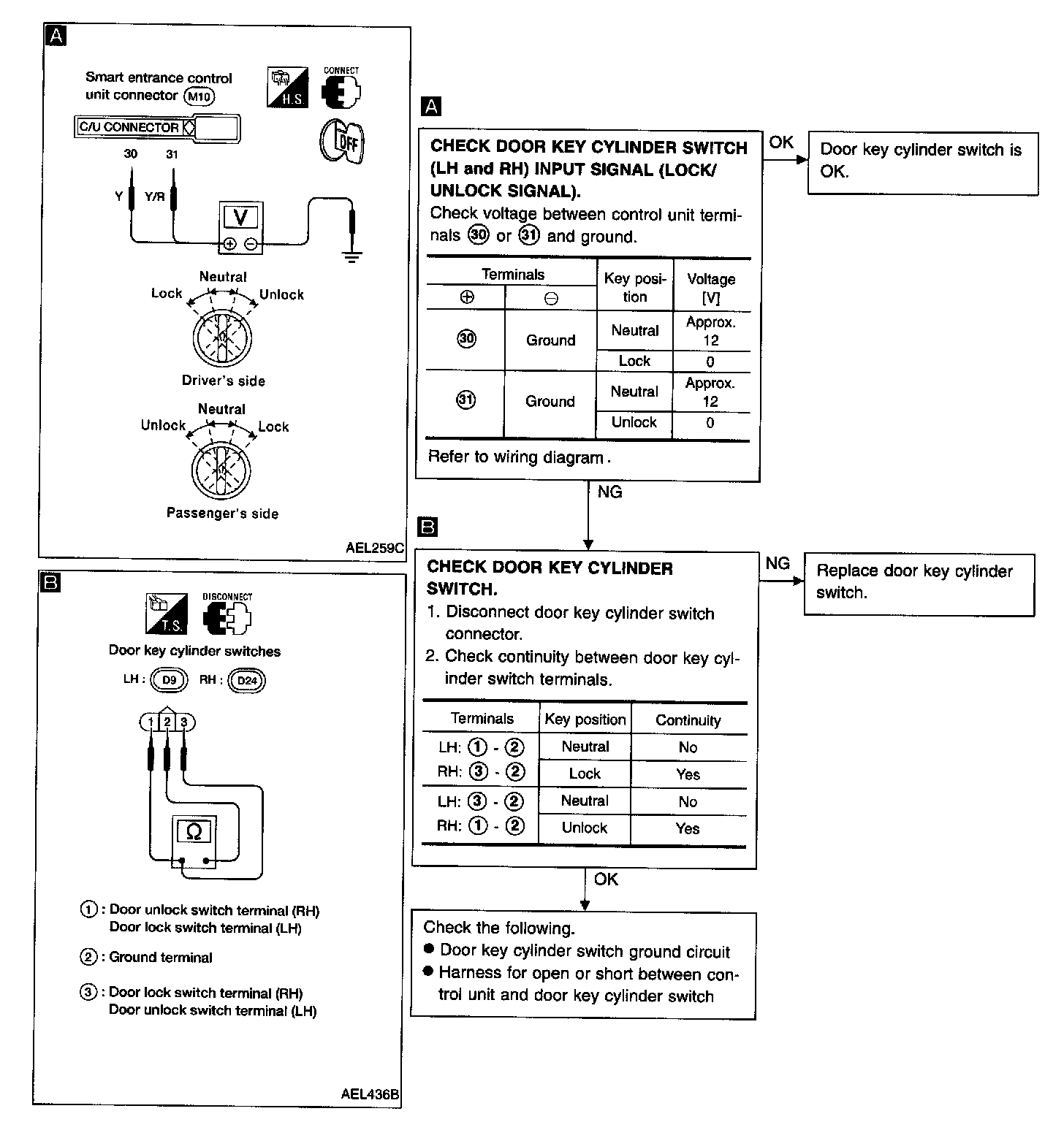

DIAGNOSTIC PROCEDURE 4 (Door Key Cylinder Switch Check)

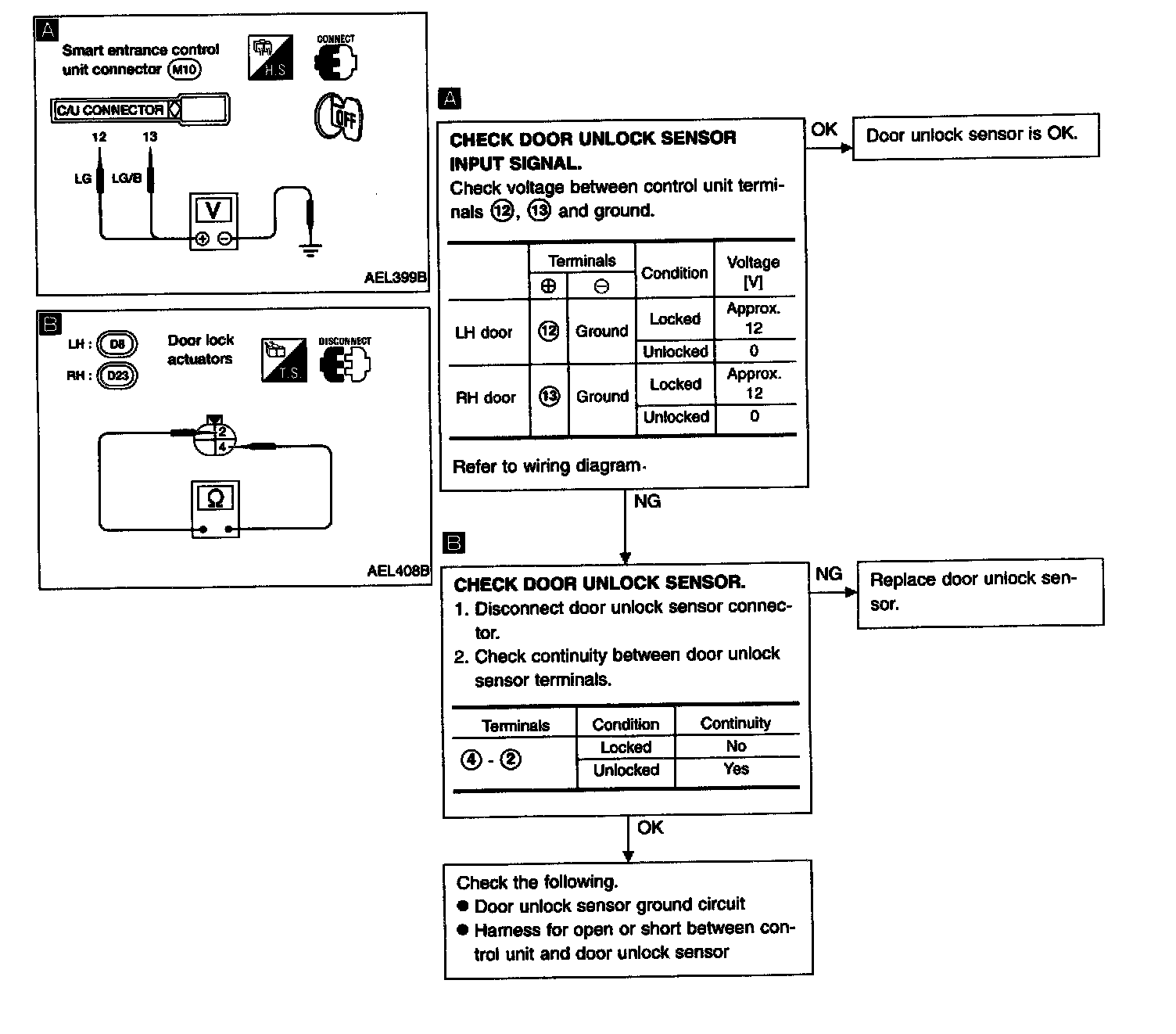

DIAGNOSTIC PROCEDURE 5 (Door Unlock Sensor Check)

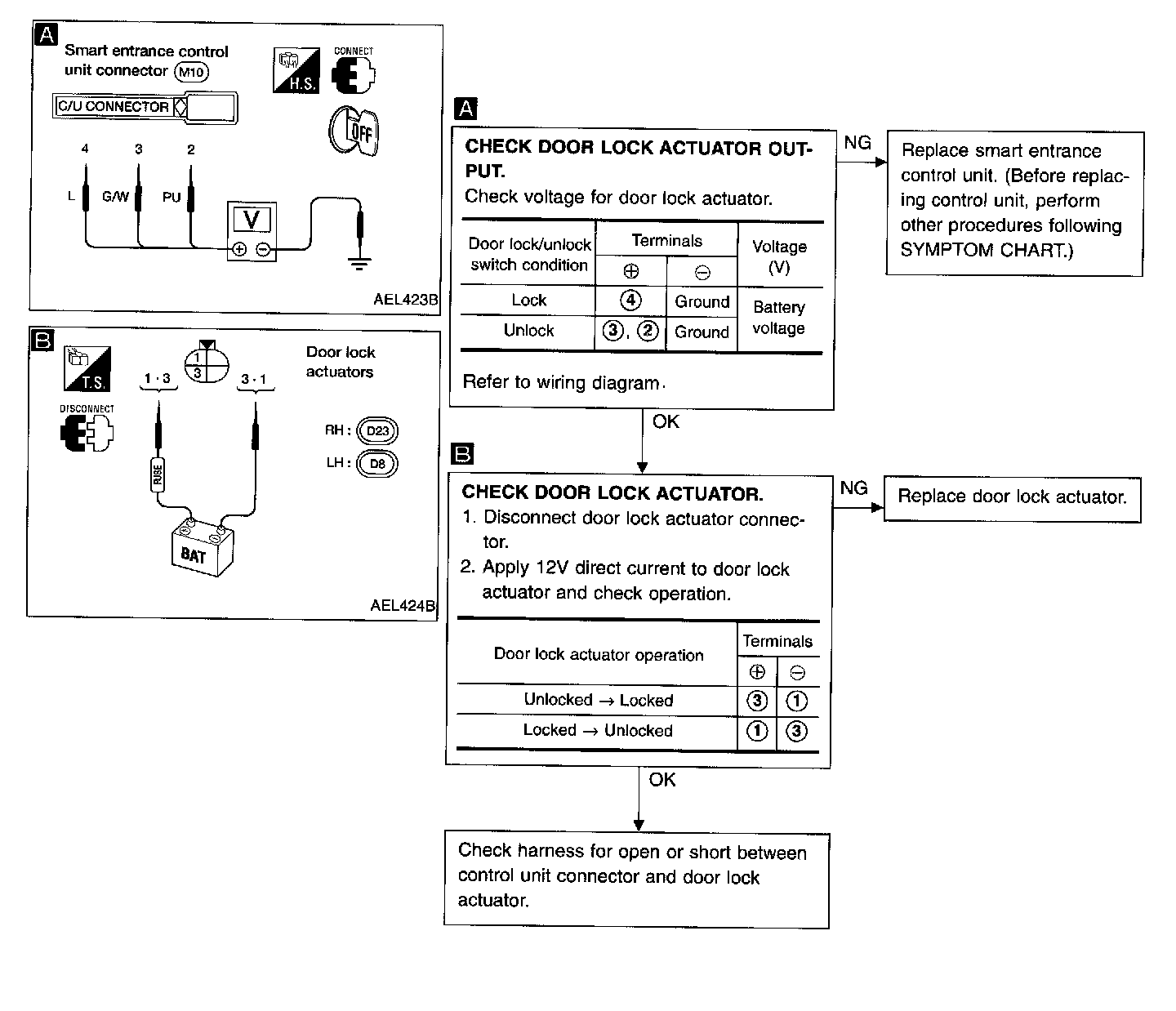

DIAGNOSTIC PROCEDURE 6 (Door Lock Actuator Check)
