ABS/TCS - Wheel Speed Sensor Diagnostics
No: TSB-1O-35-002DATE: August, 2010
MODEL: See below
SUBJECT:
ABS/ASC WHEEL SPEED SENSOR DIAGNOSIS - SERVICE MANUAL REVISION
[TSB Revision TSB-10-35-002]
PURPOSE
Wheel speed sensor diagnosis procedures for certain ABS/ASC Diagnostic Trouble Codes are incorrect in affected service manuals. This bulletin contains correct procedures.
AFFECTED VEHICLES
2008-2010 Lancer
2008-2010 Lancer Evolution
2009-2010 Lancer Sportback
2007-2010 Outlander
AFFECTED SERVICE MANUALS

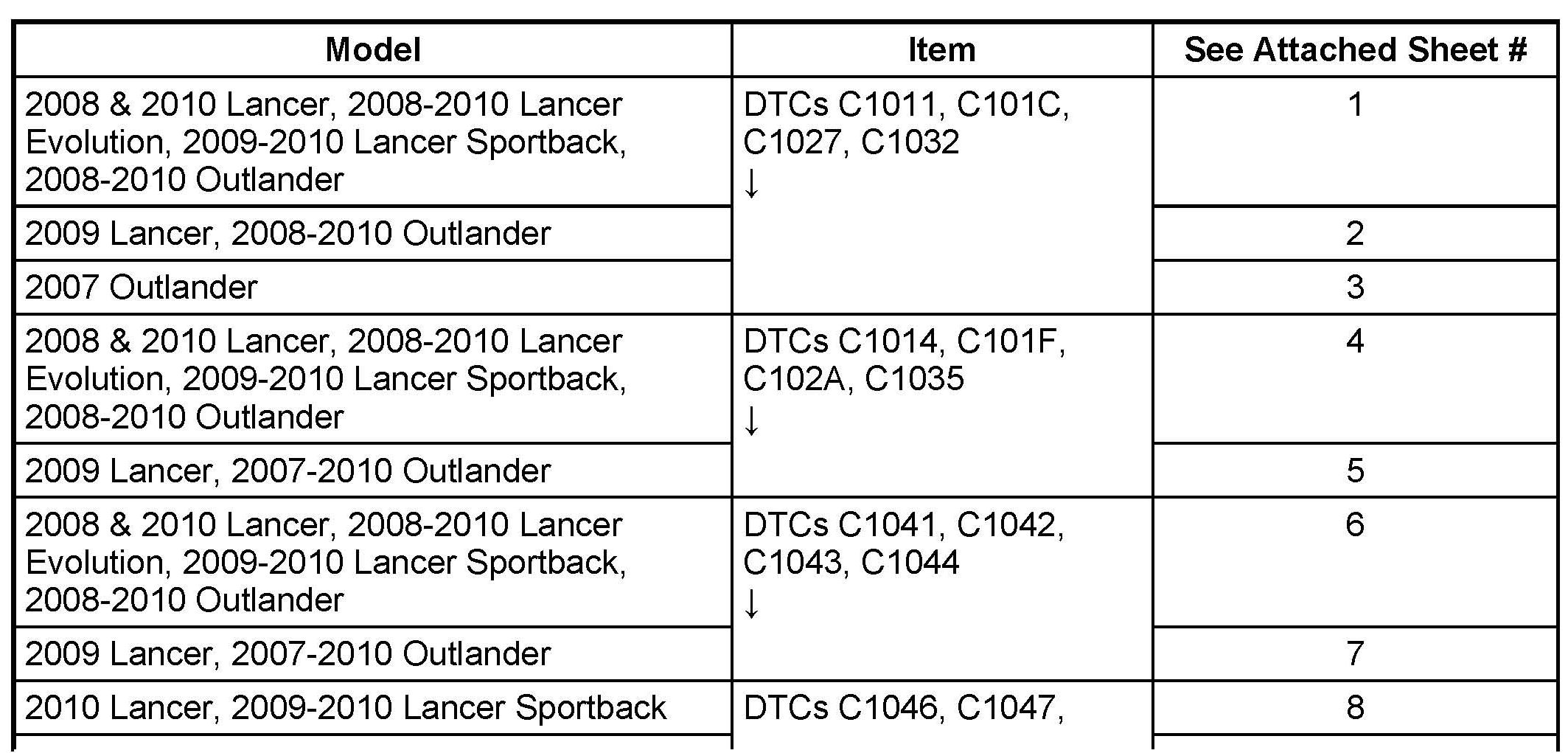

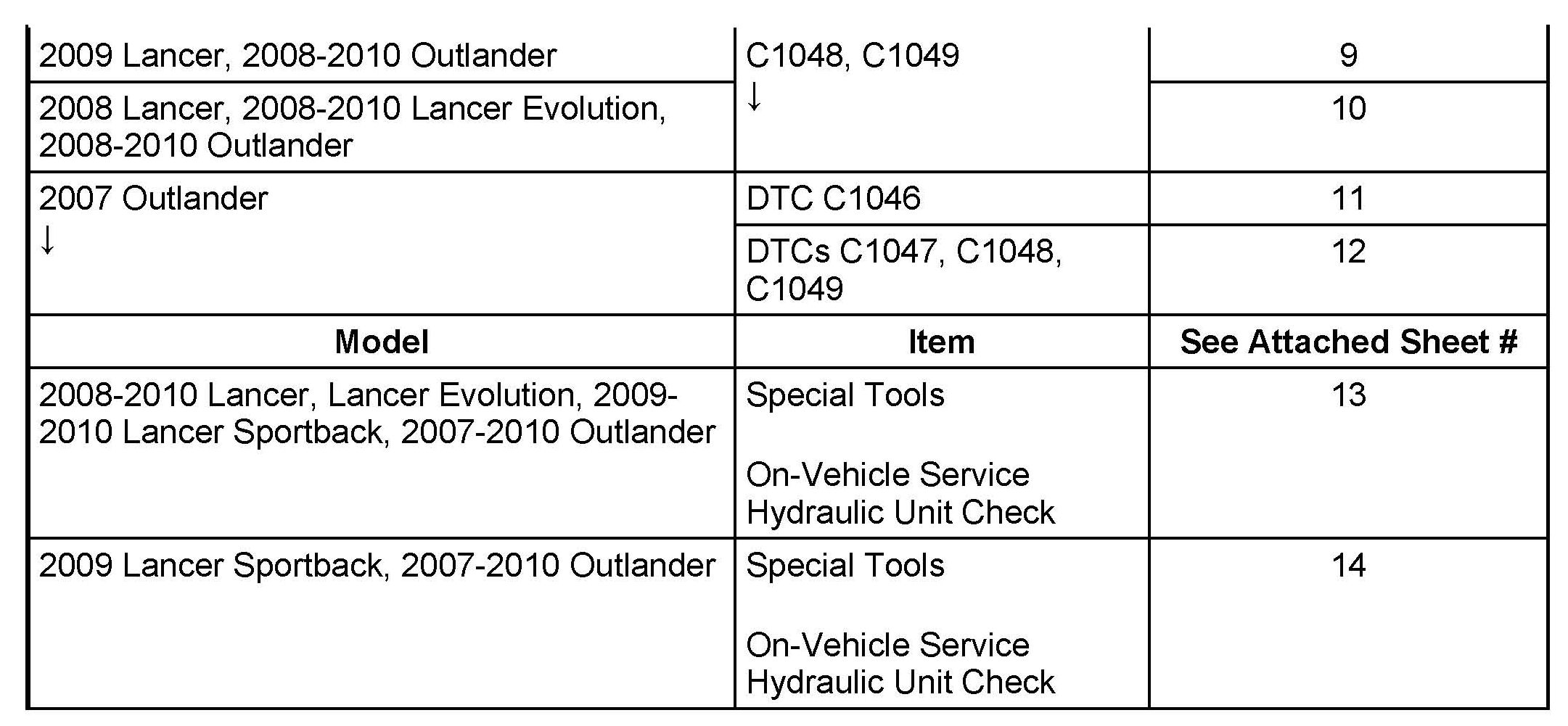

Refer to the table for specific information contained in this bulletin.

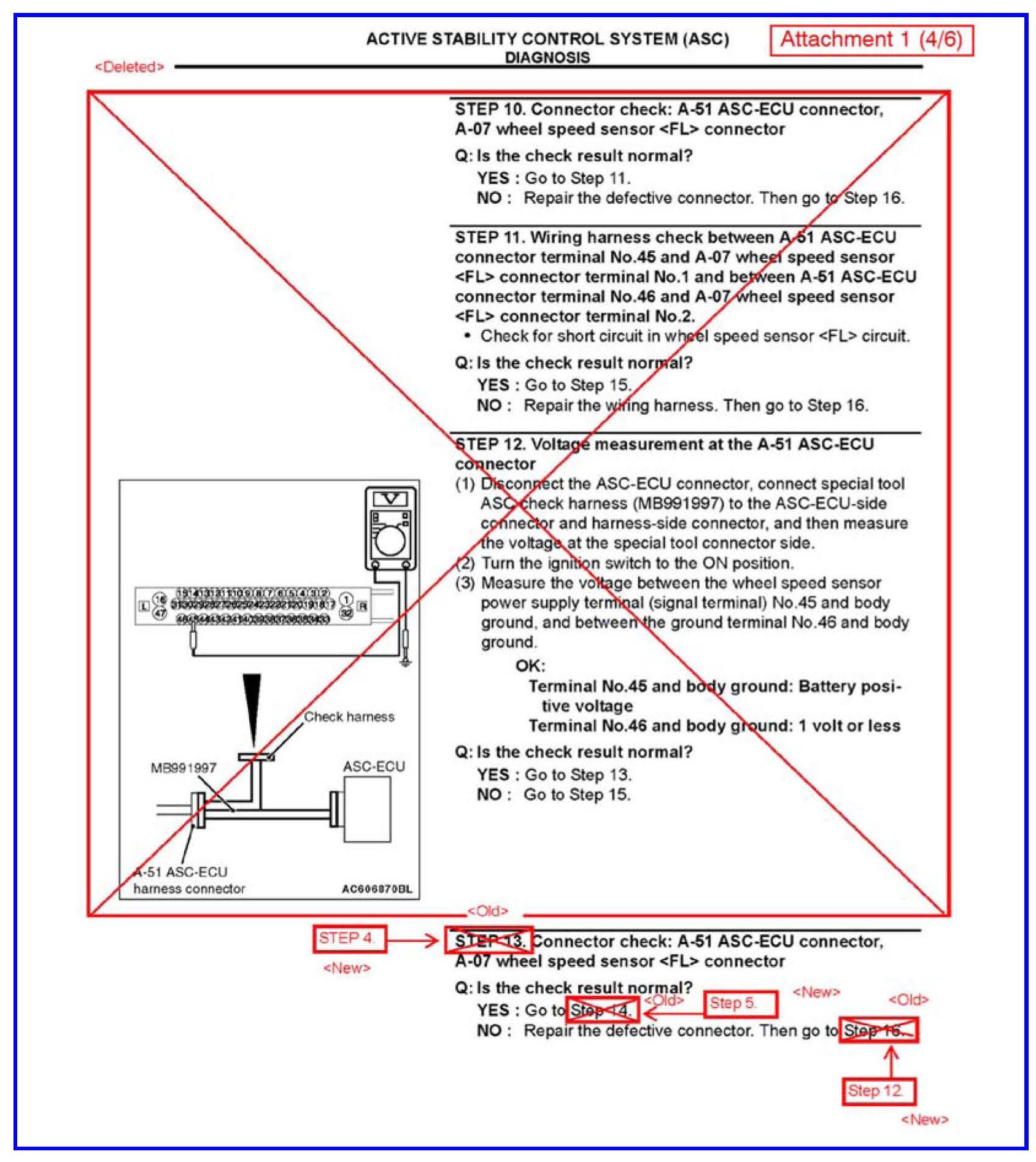

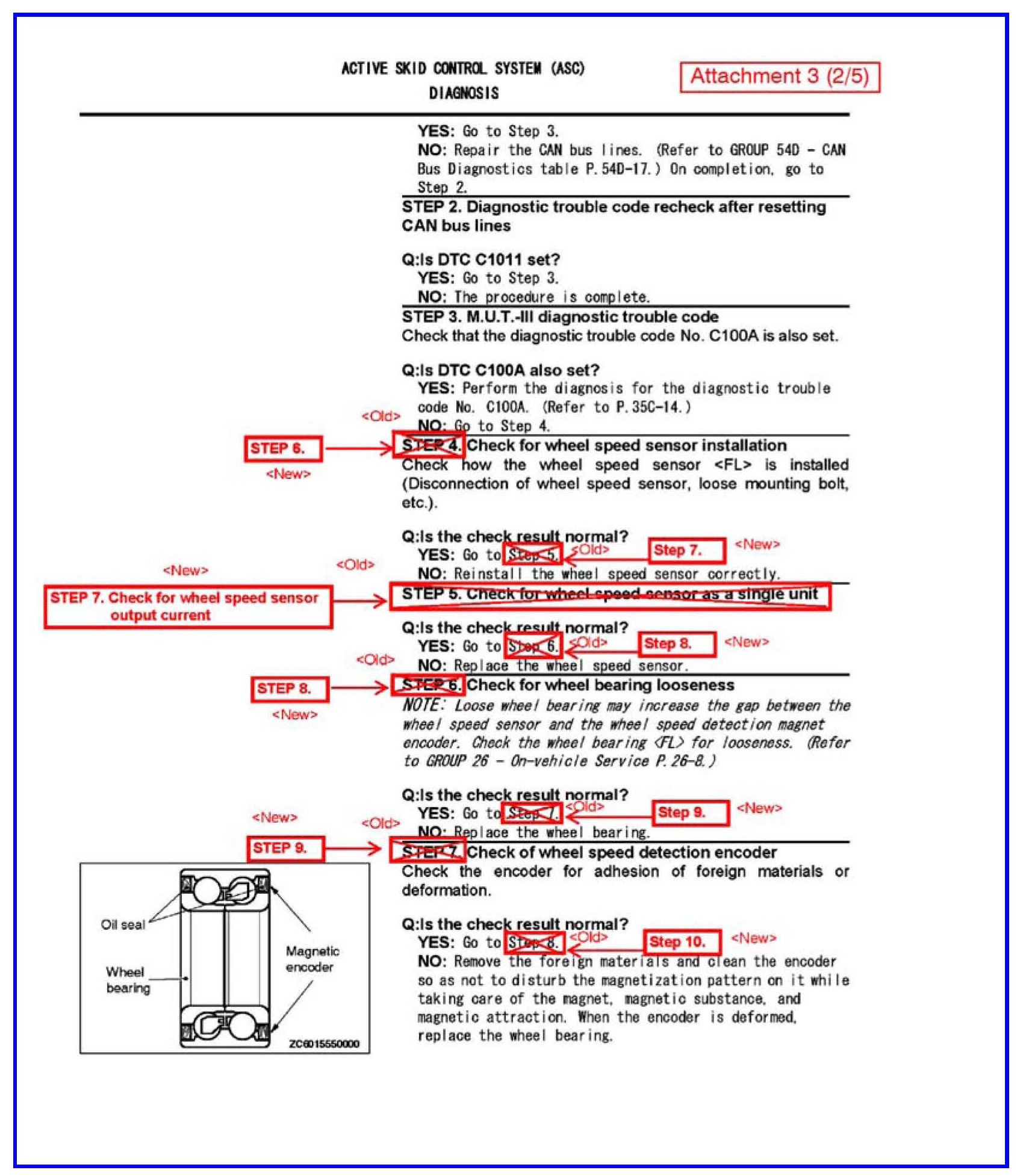

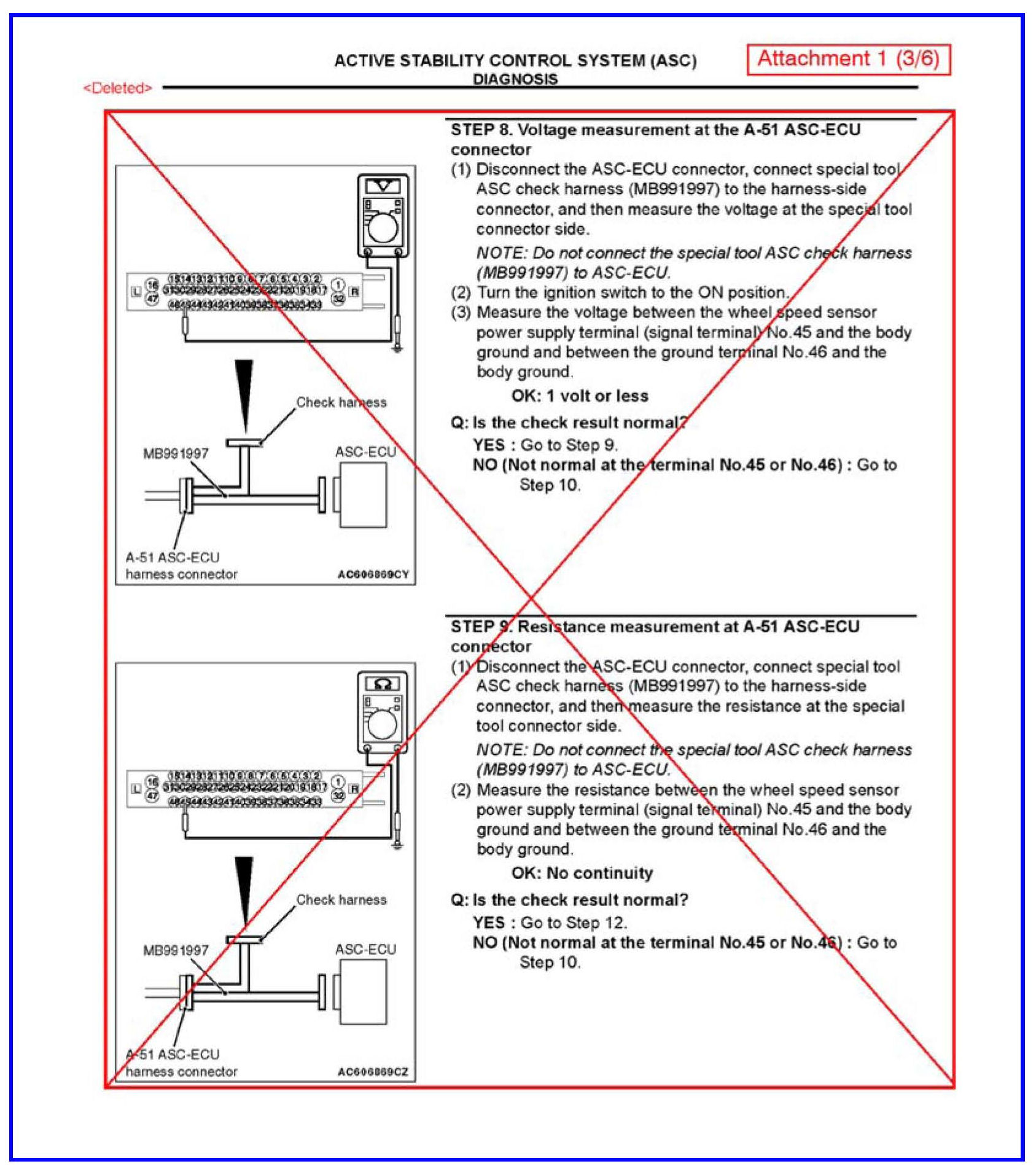

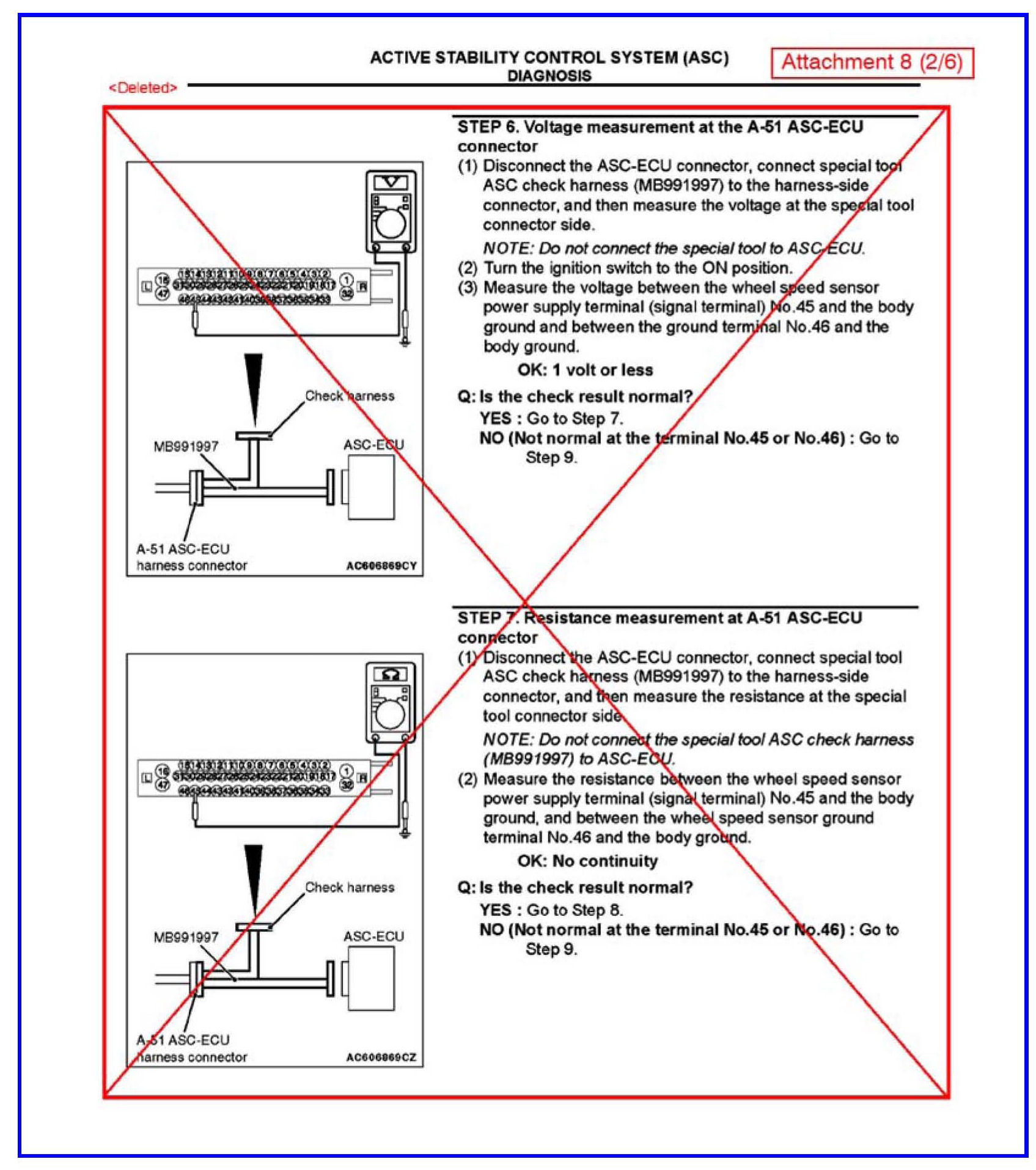

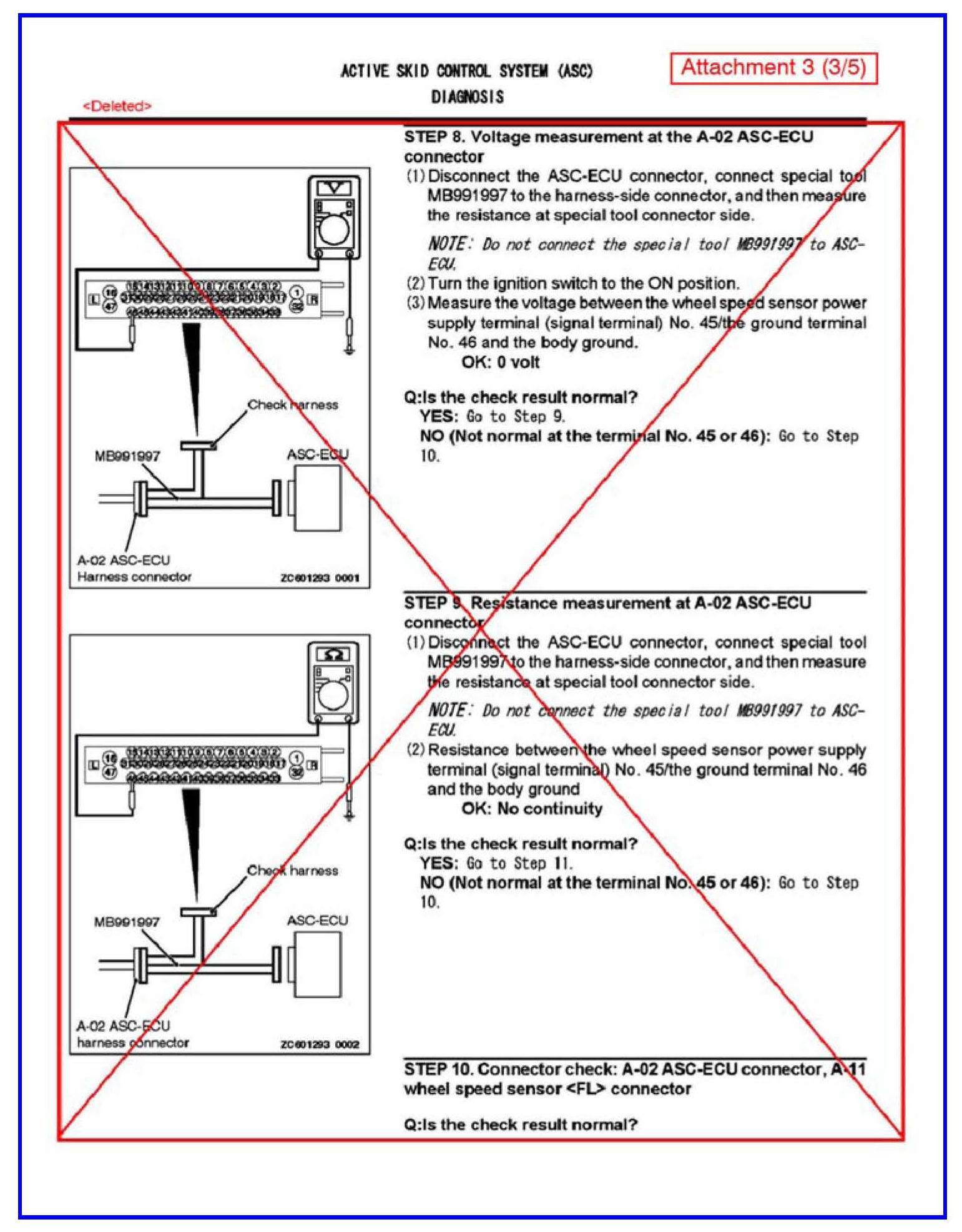

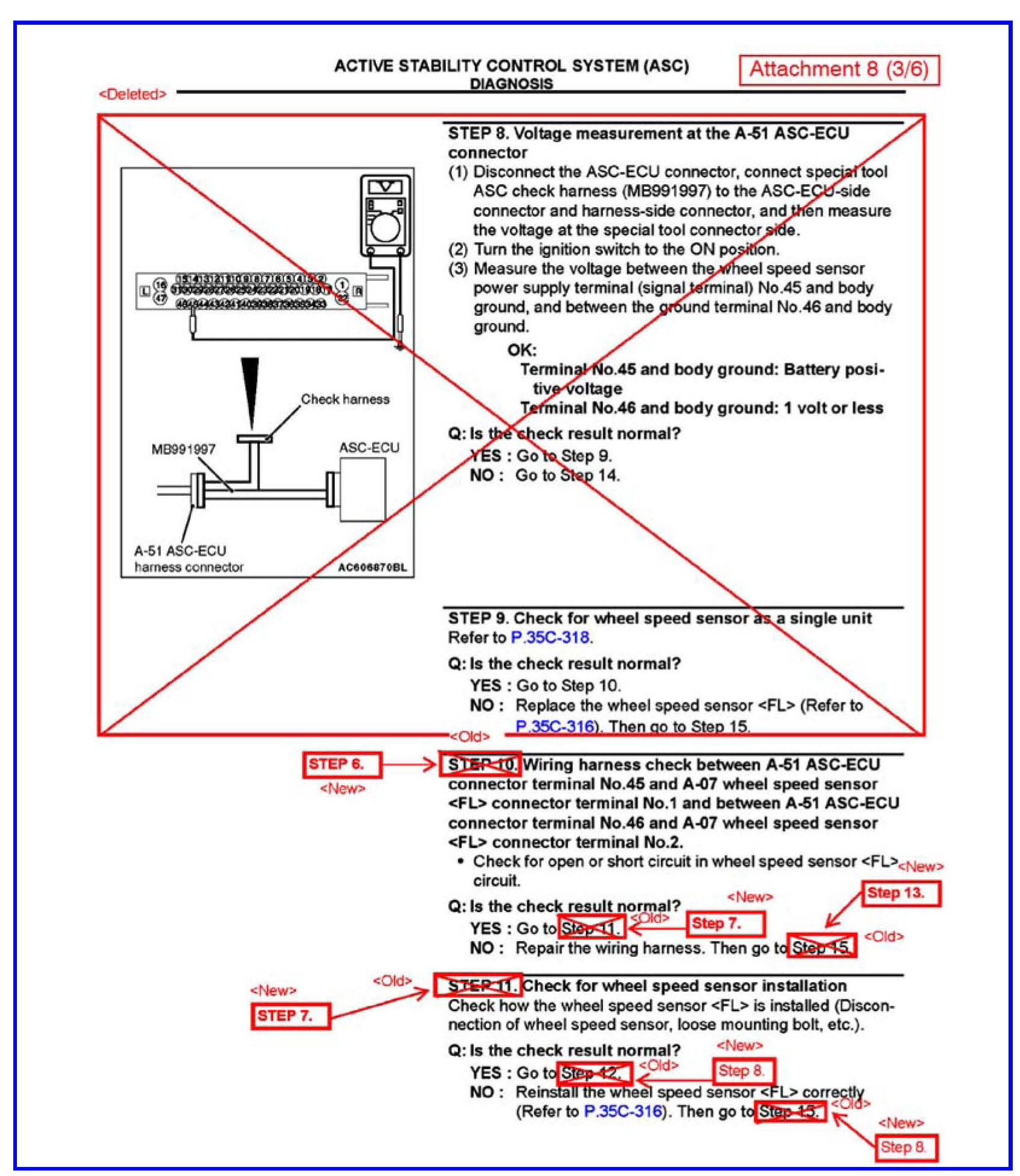

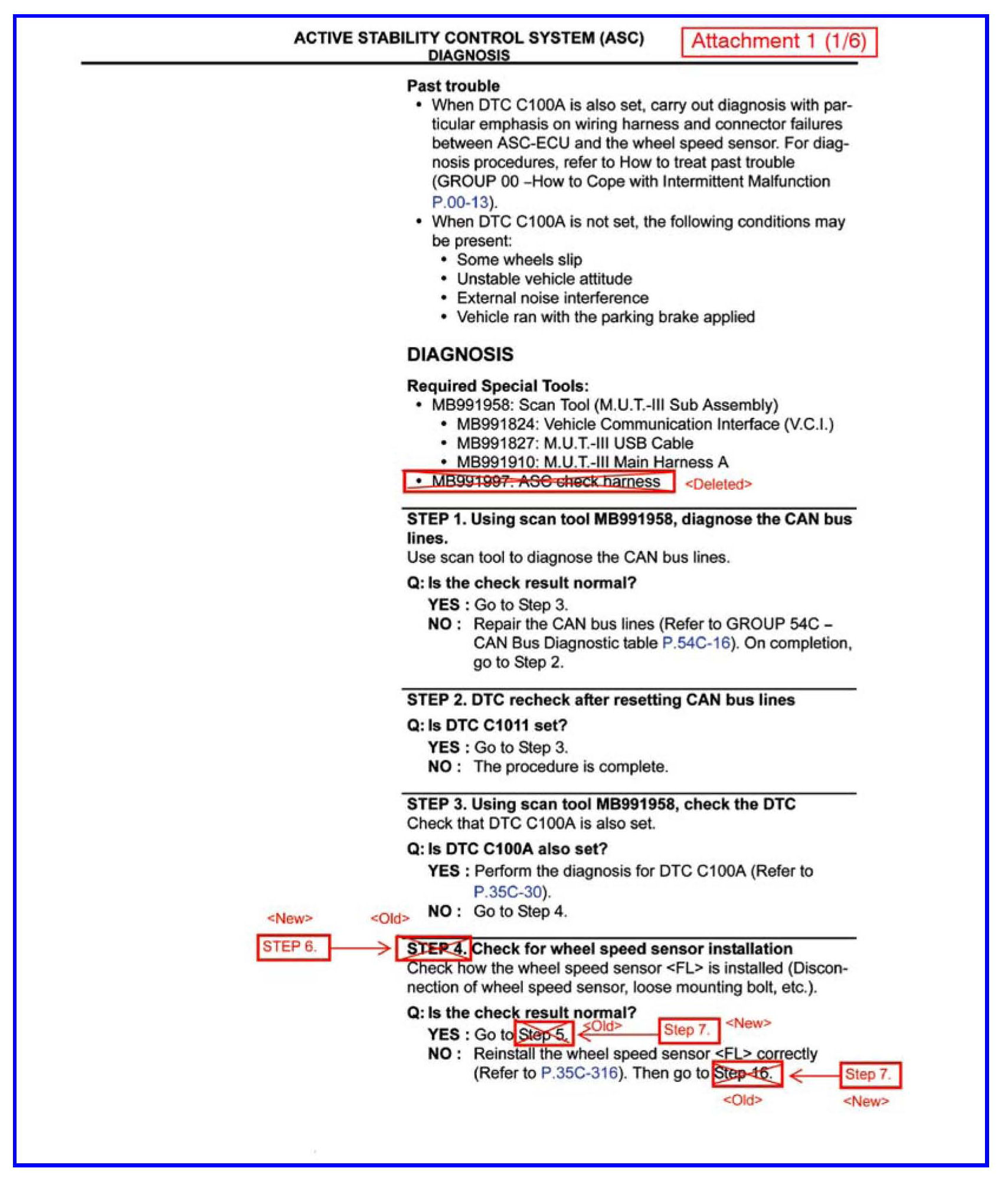

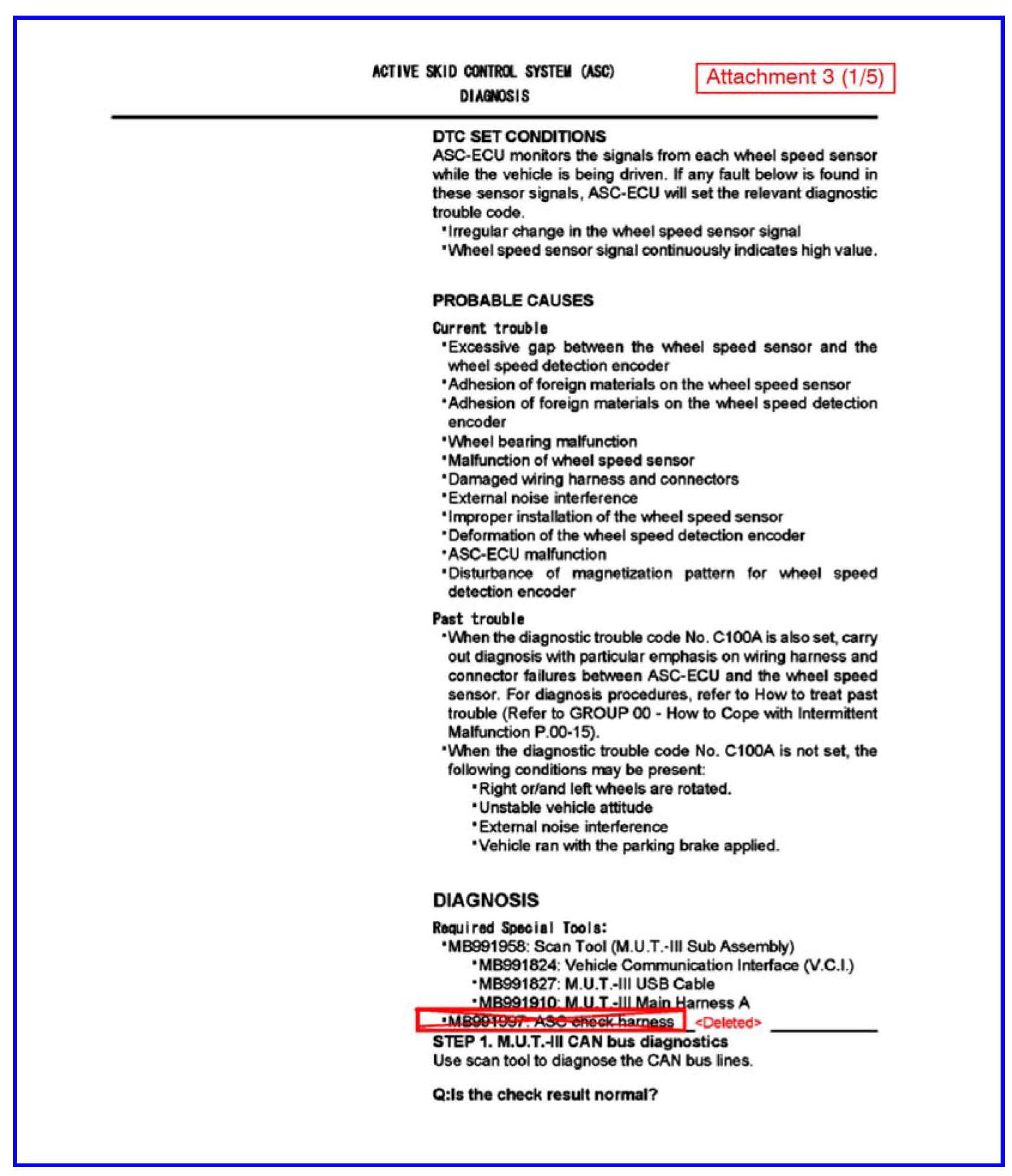

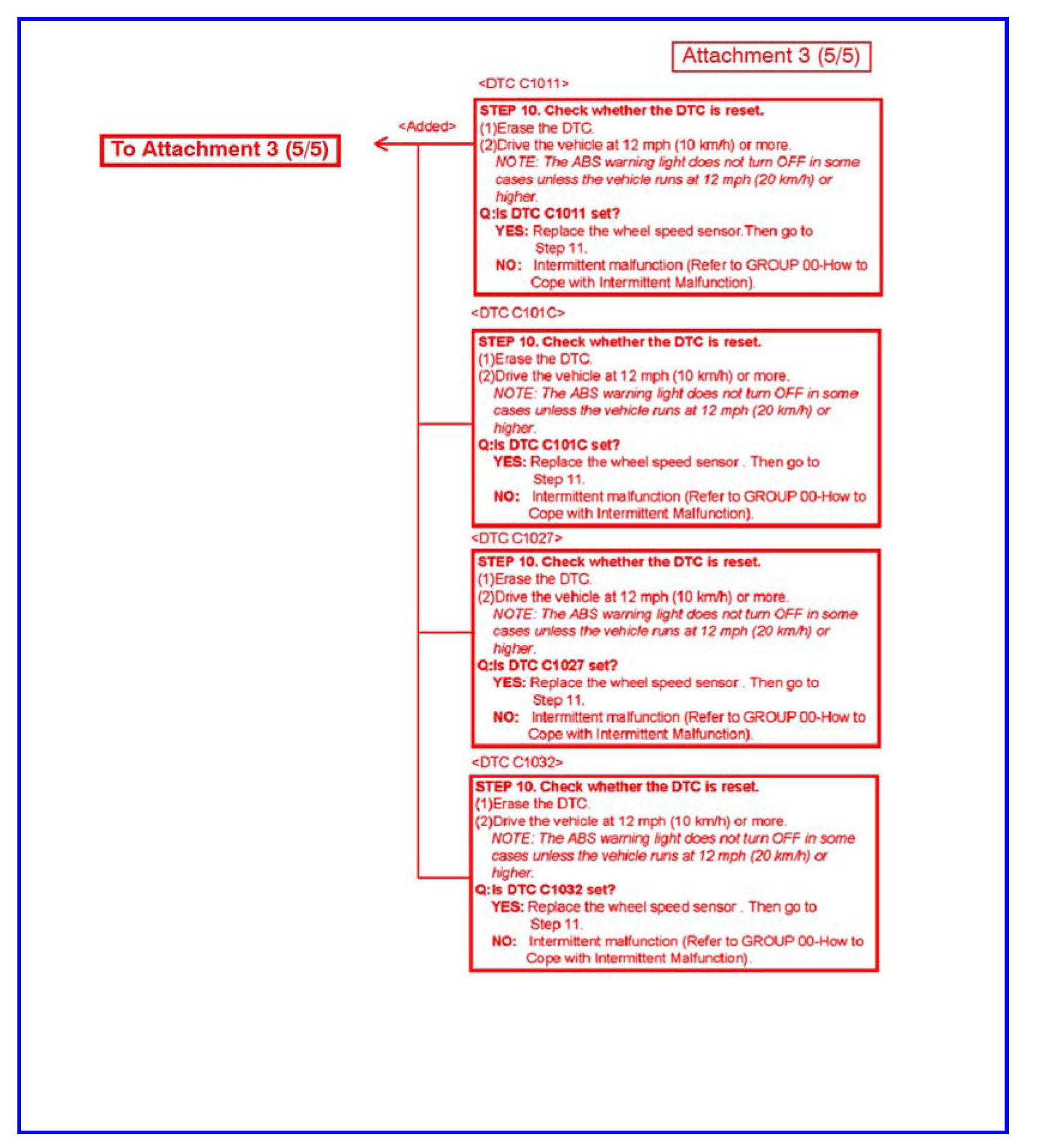

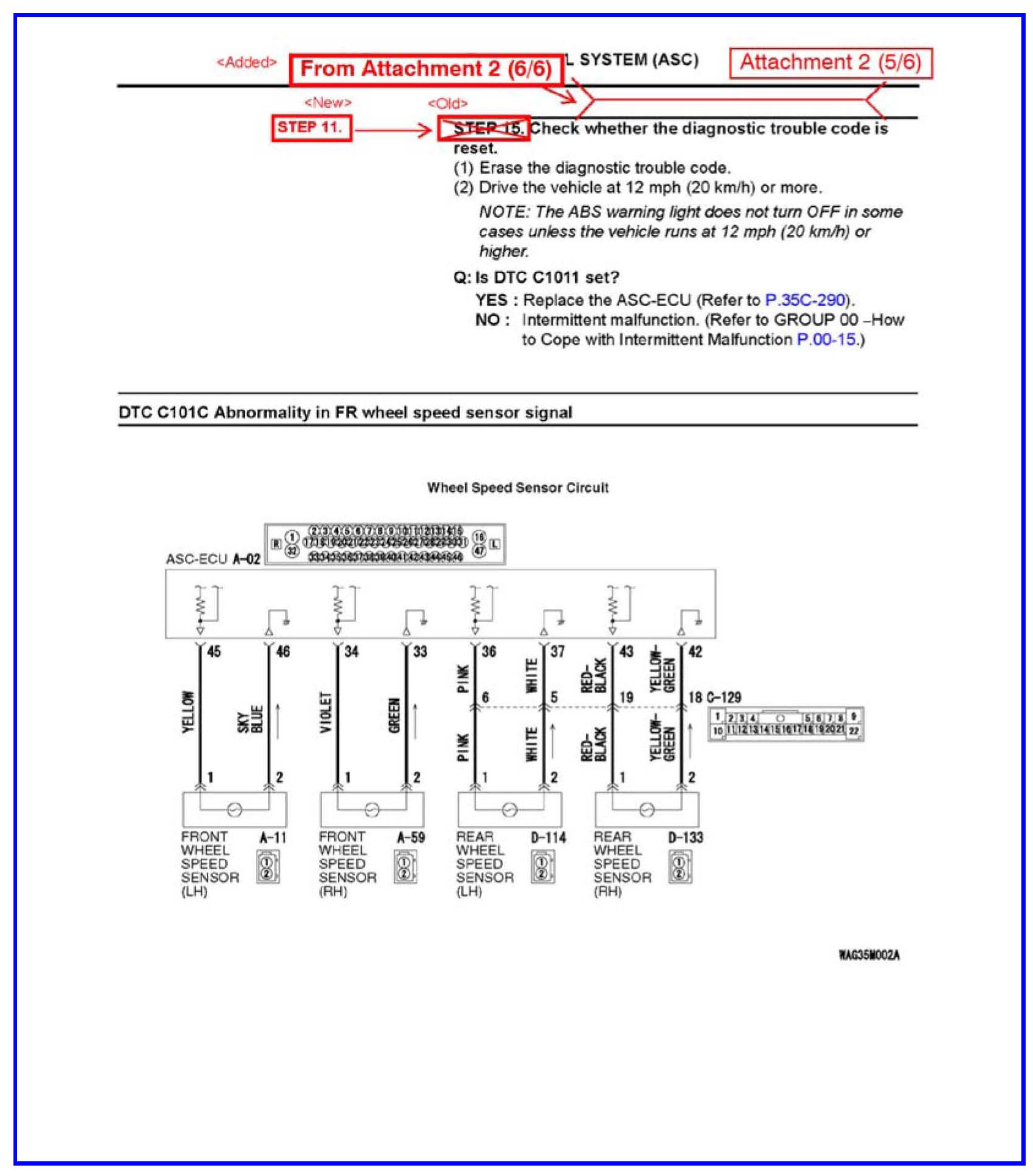

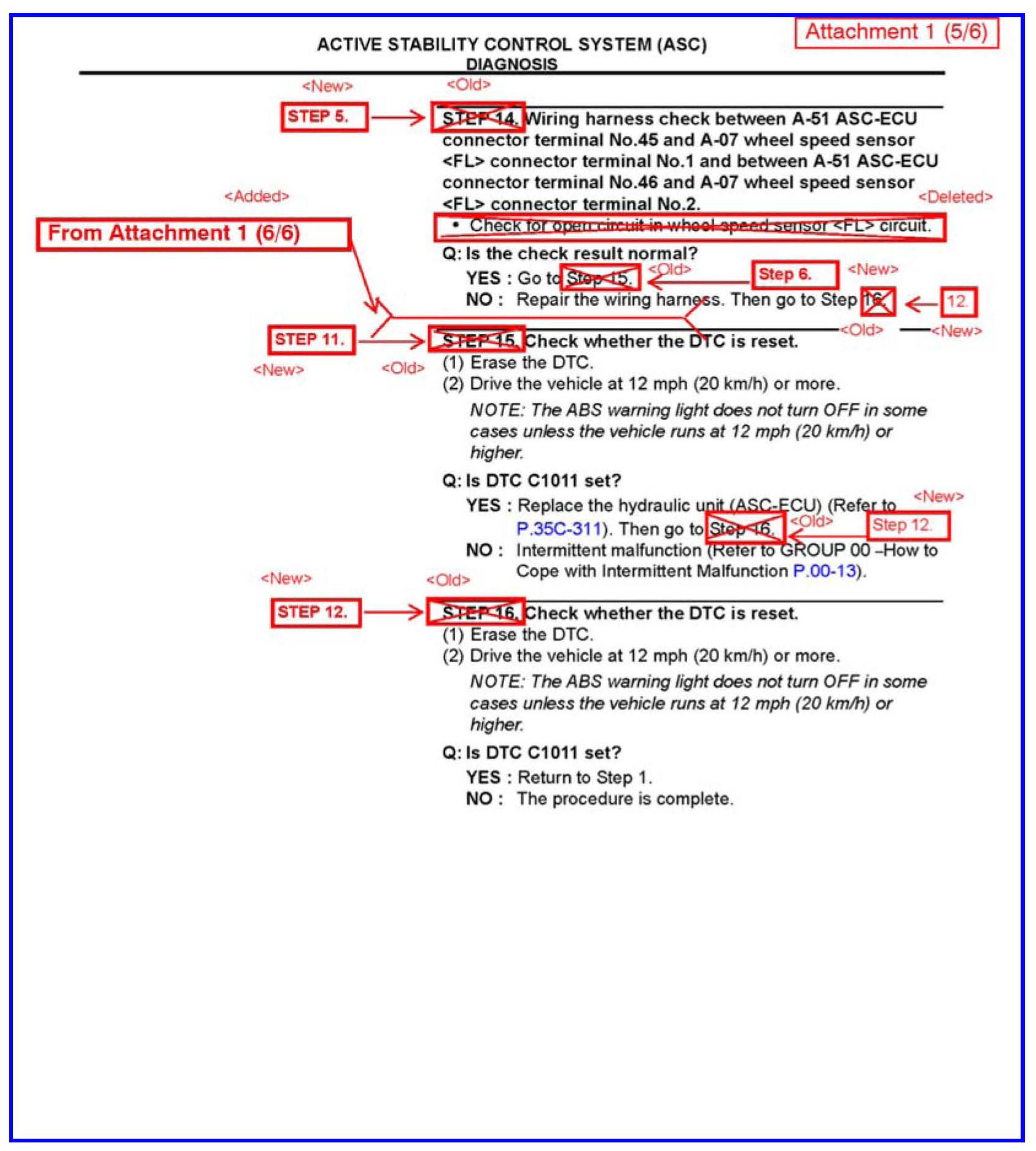

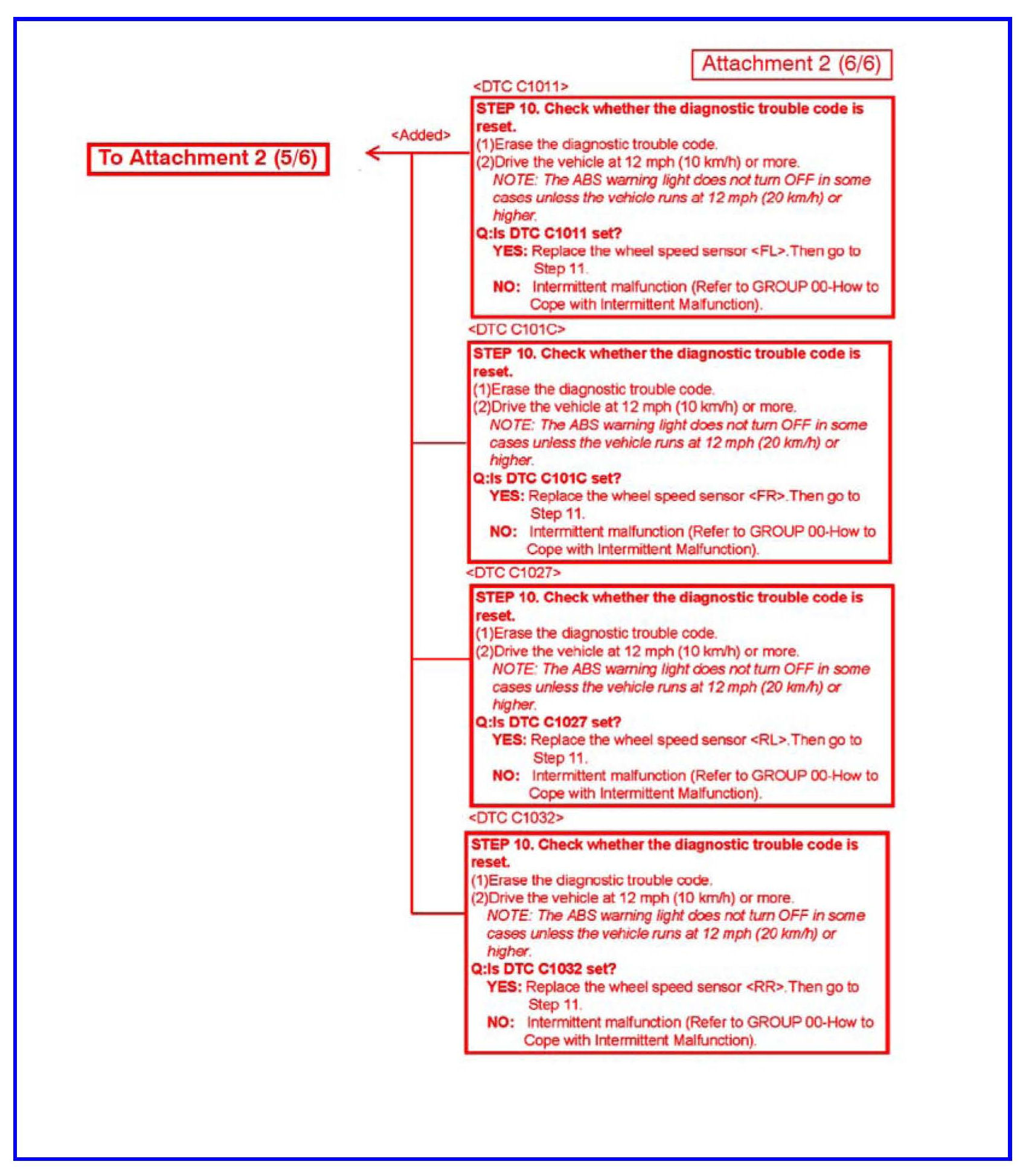

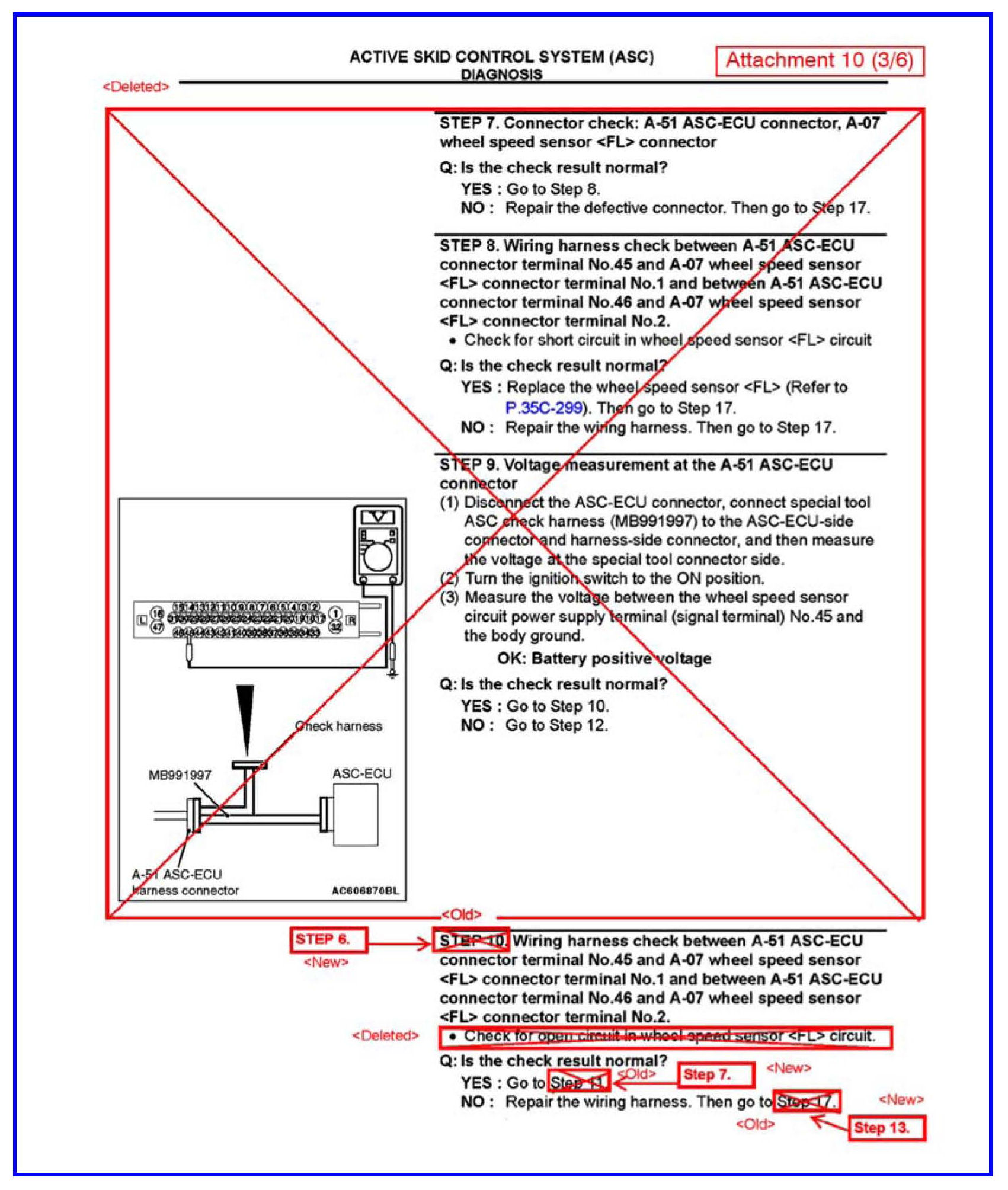

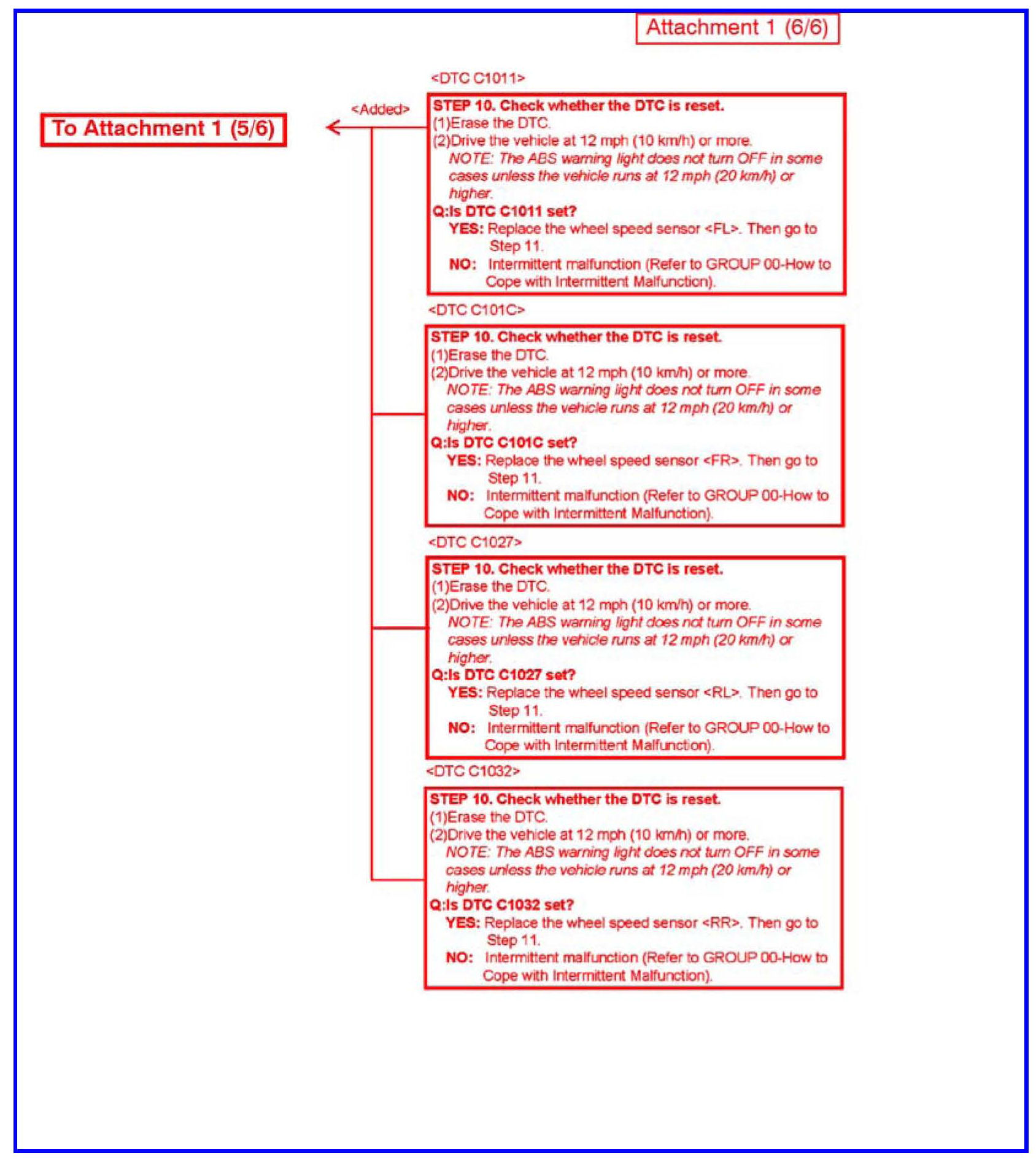

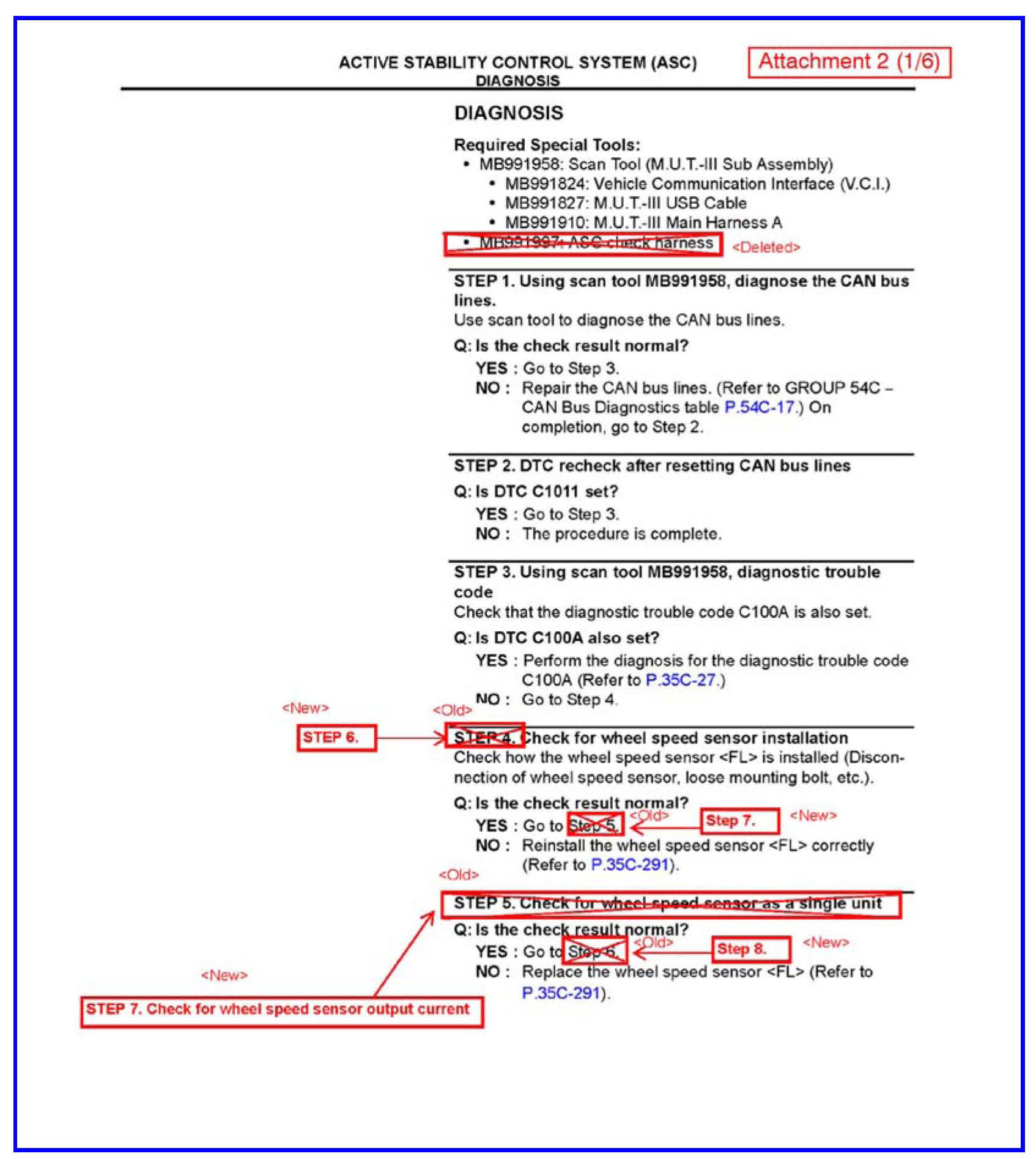

2008-2010 Lancer 2008-2010 Lancer Evolution 2009-2010 Lancer Sportback 2007-2010 Outlander: Diagnosis for DTCs C1011, C101C, C1027, C1032.

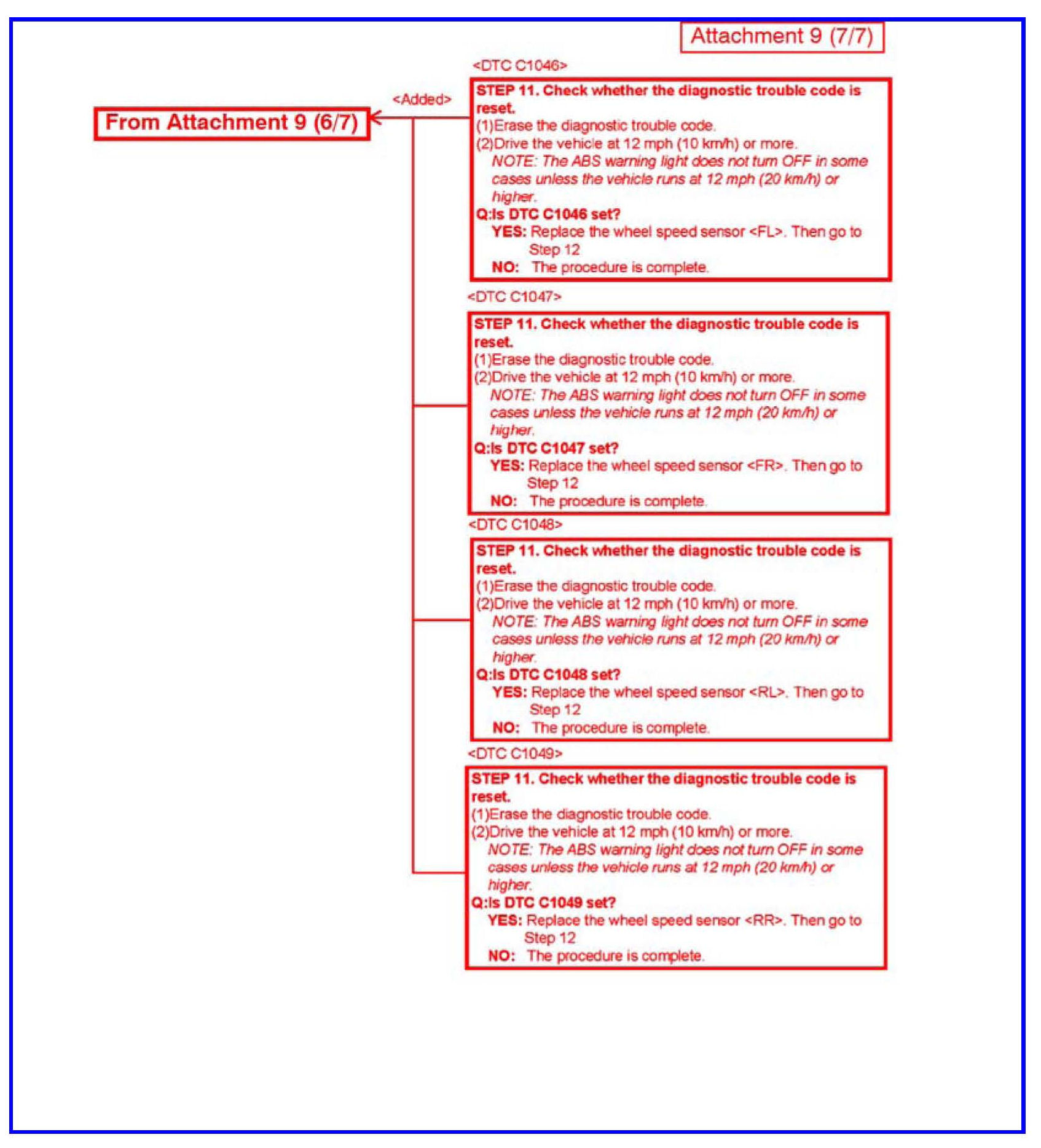

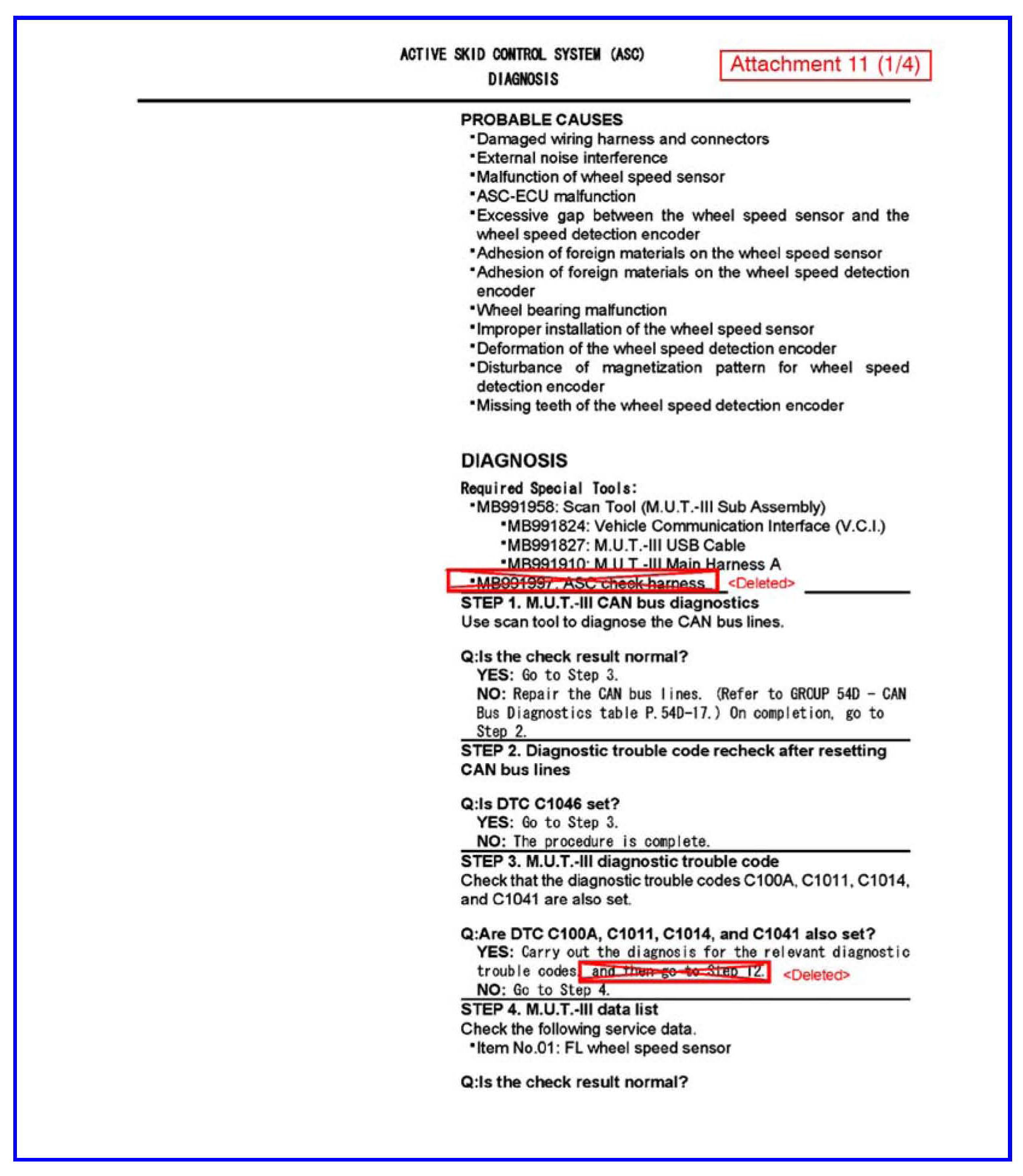

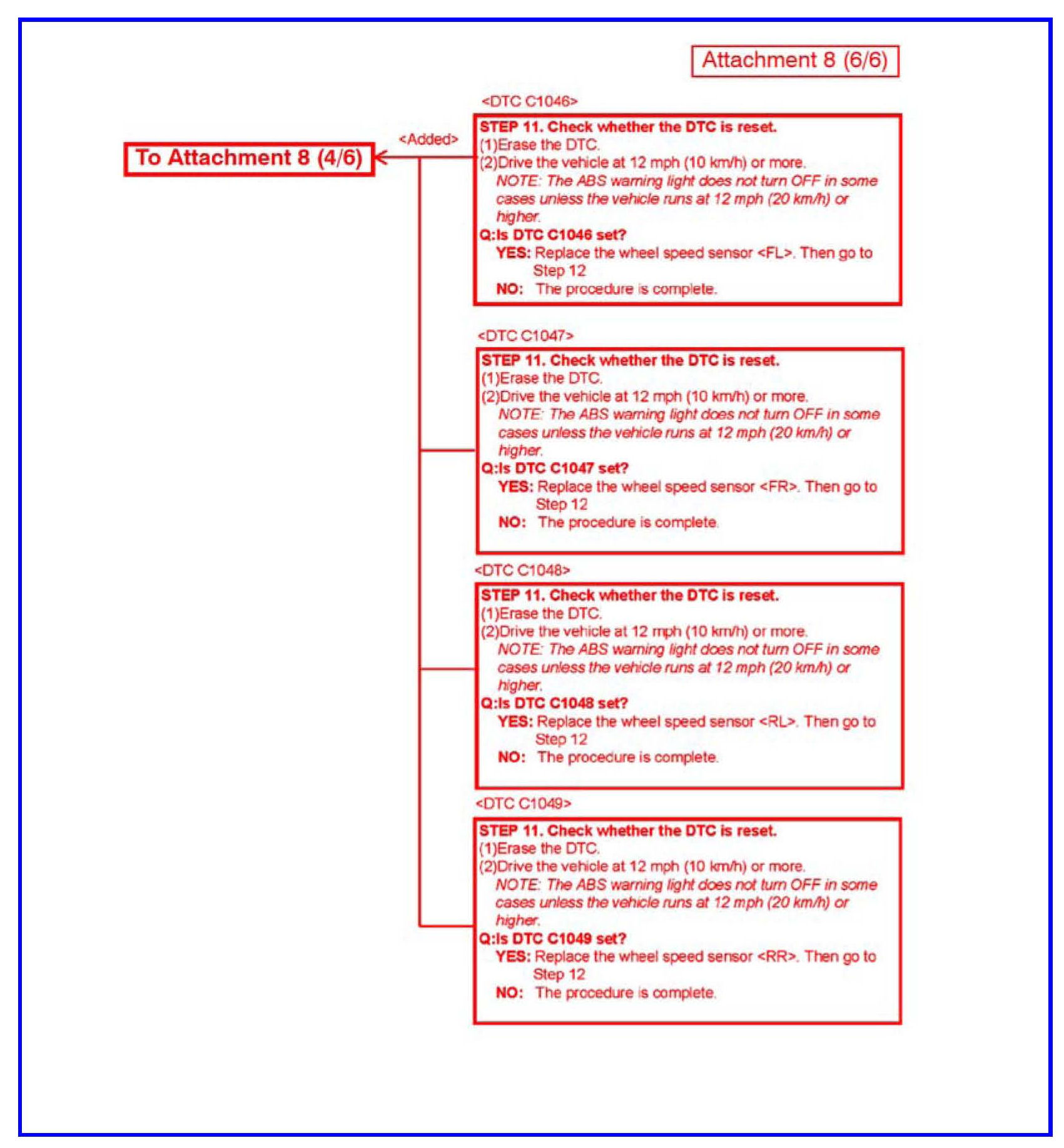

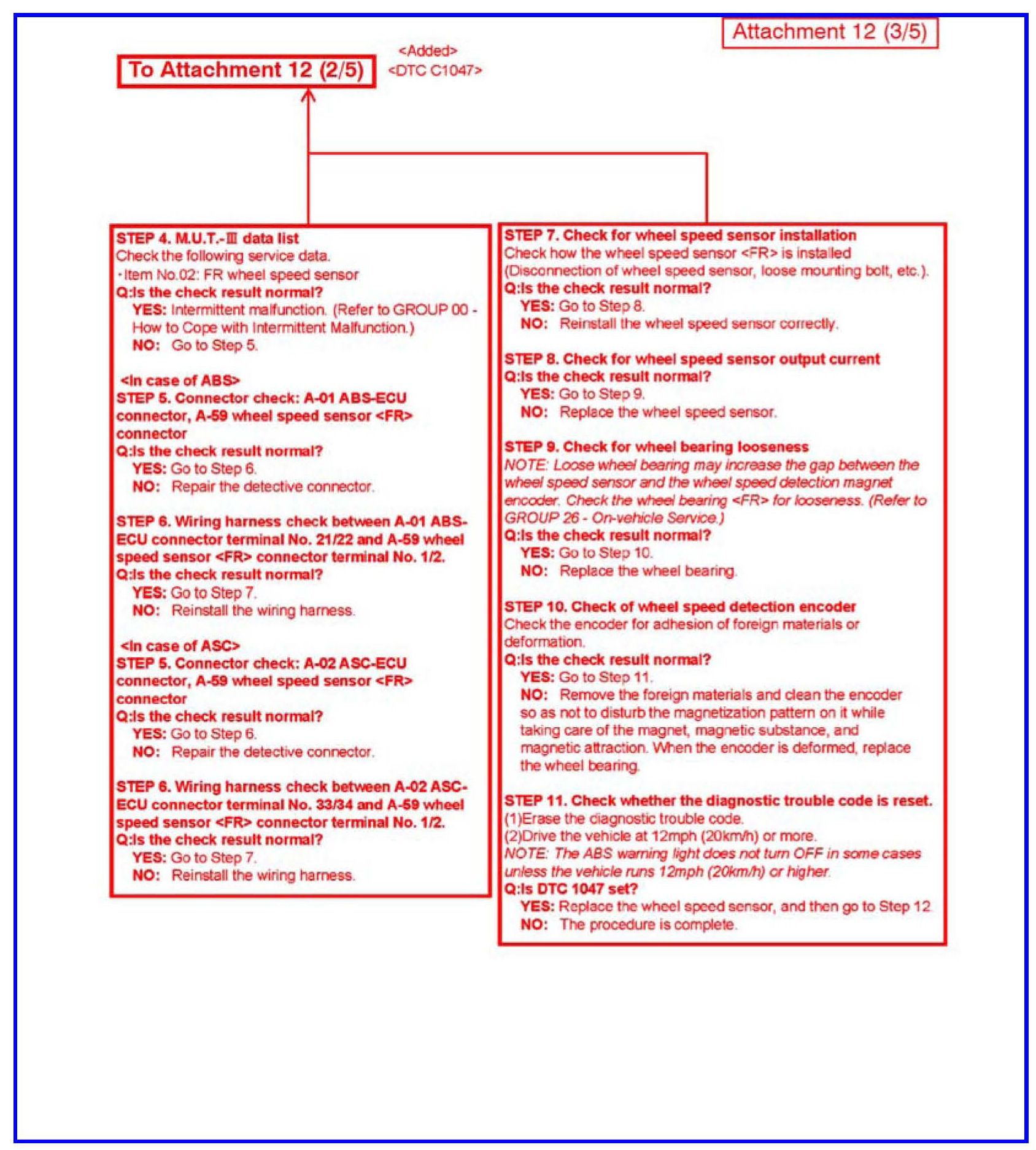

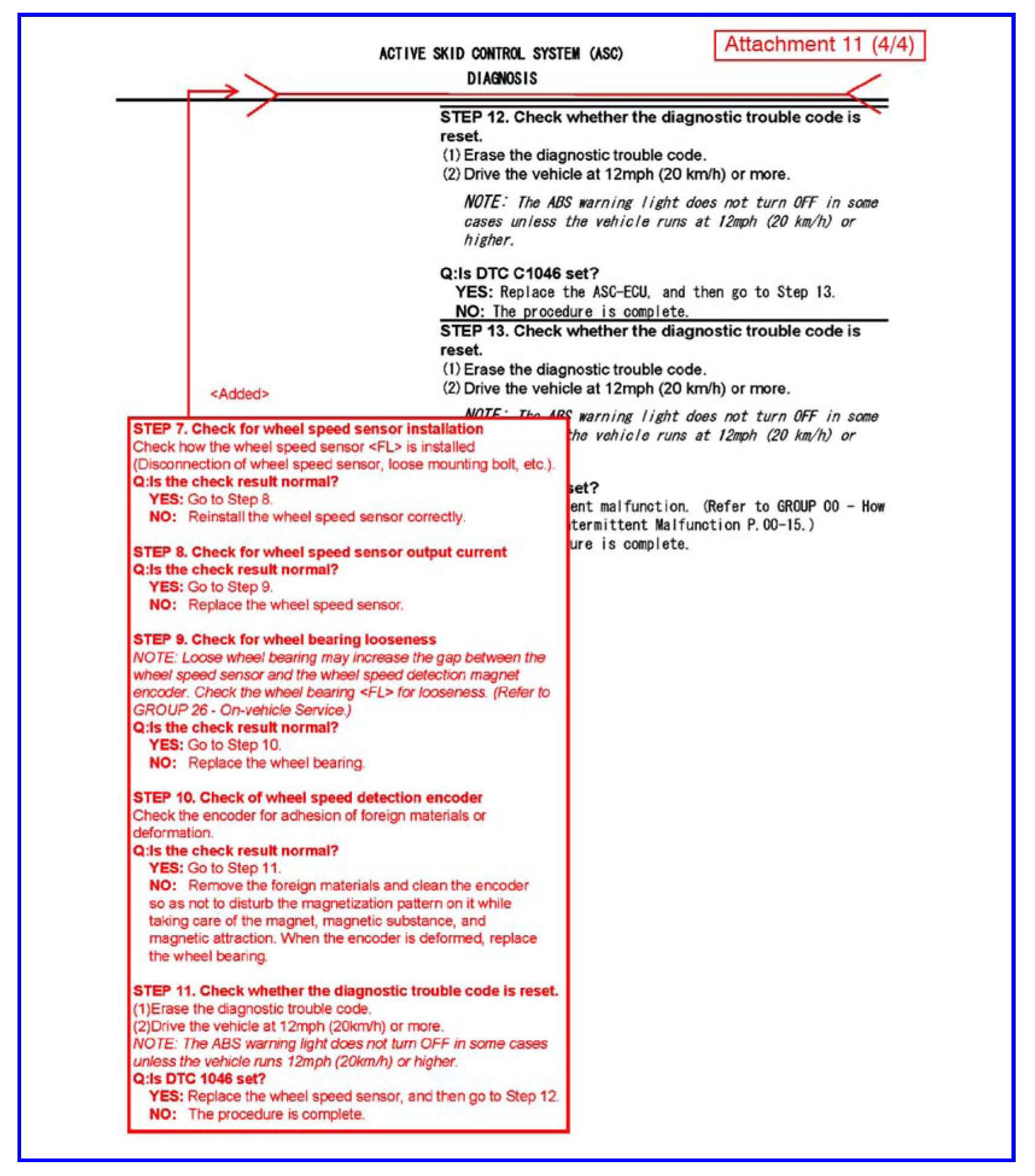

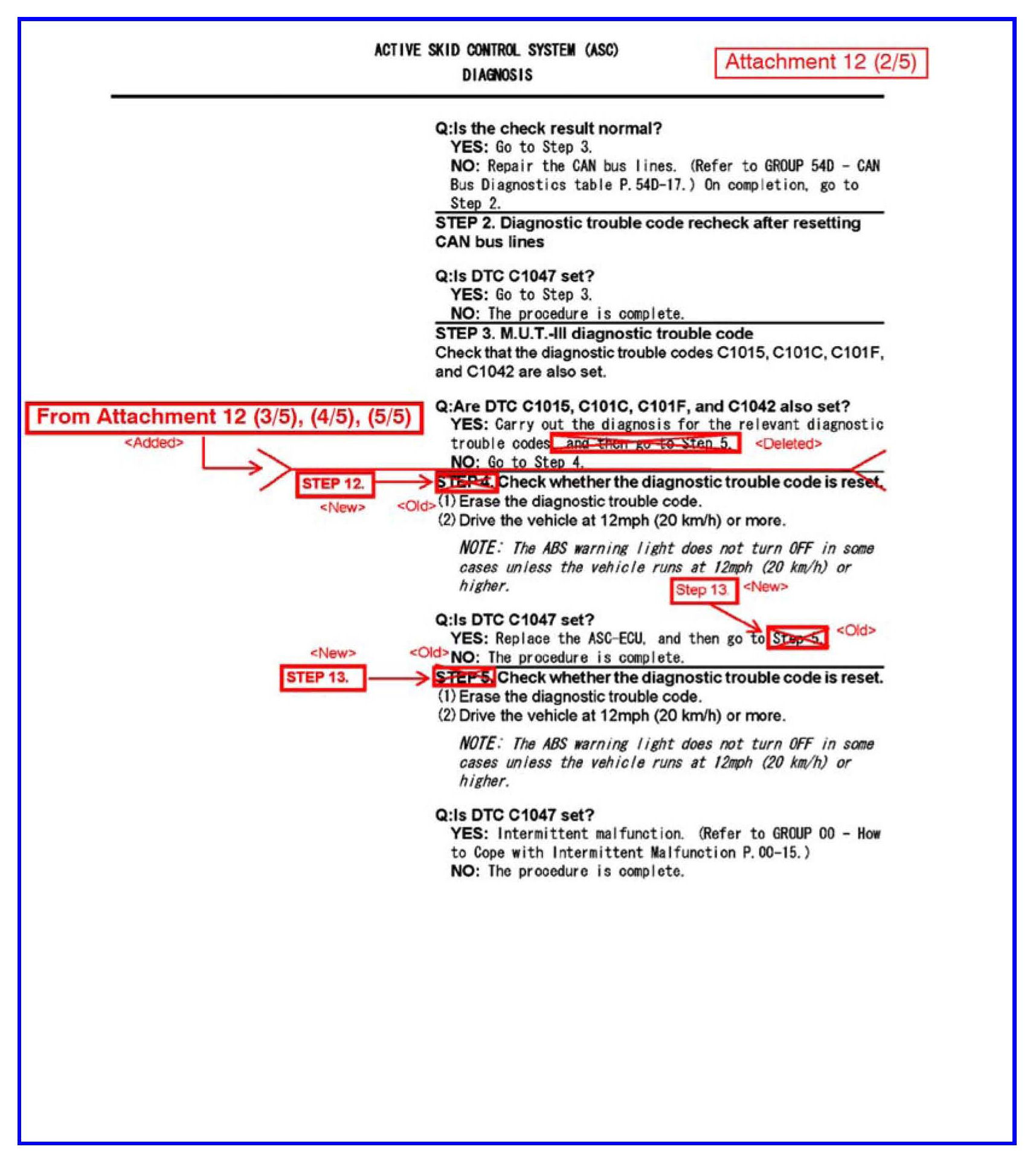

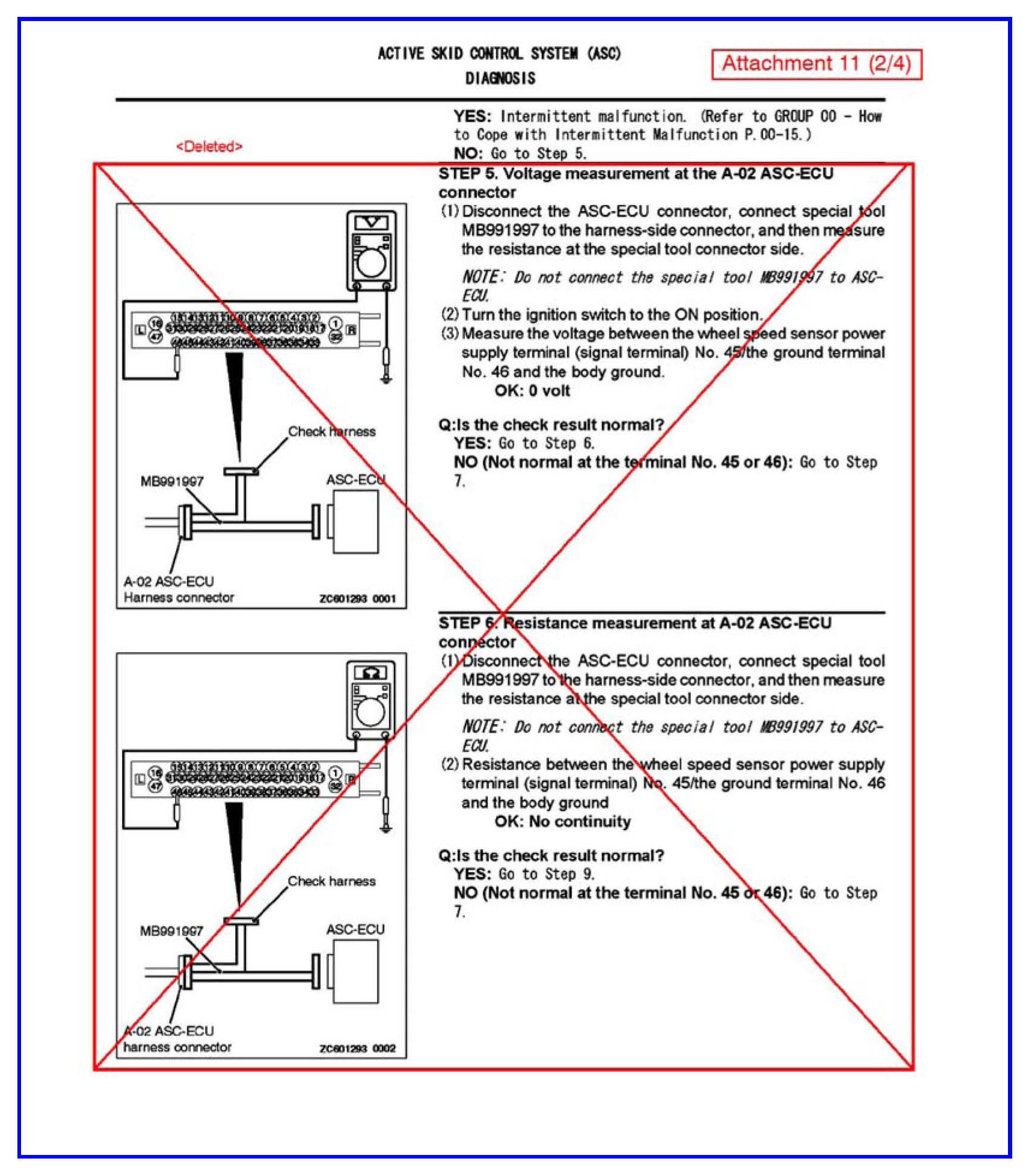

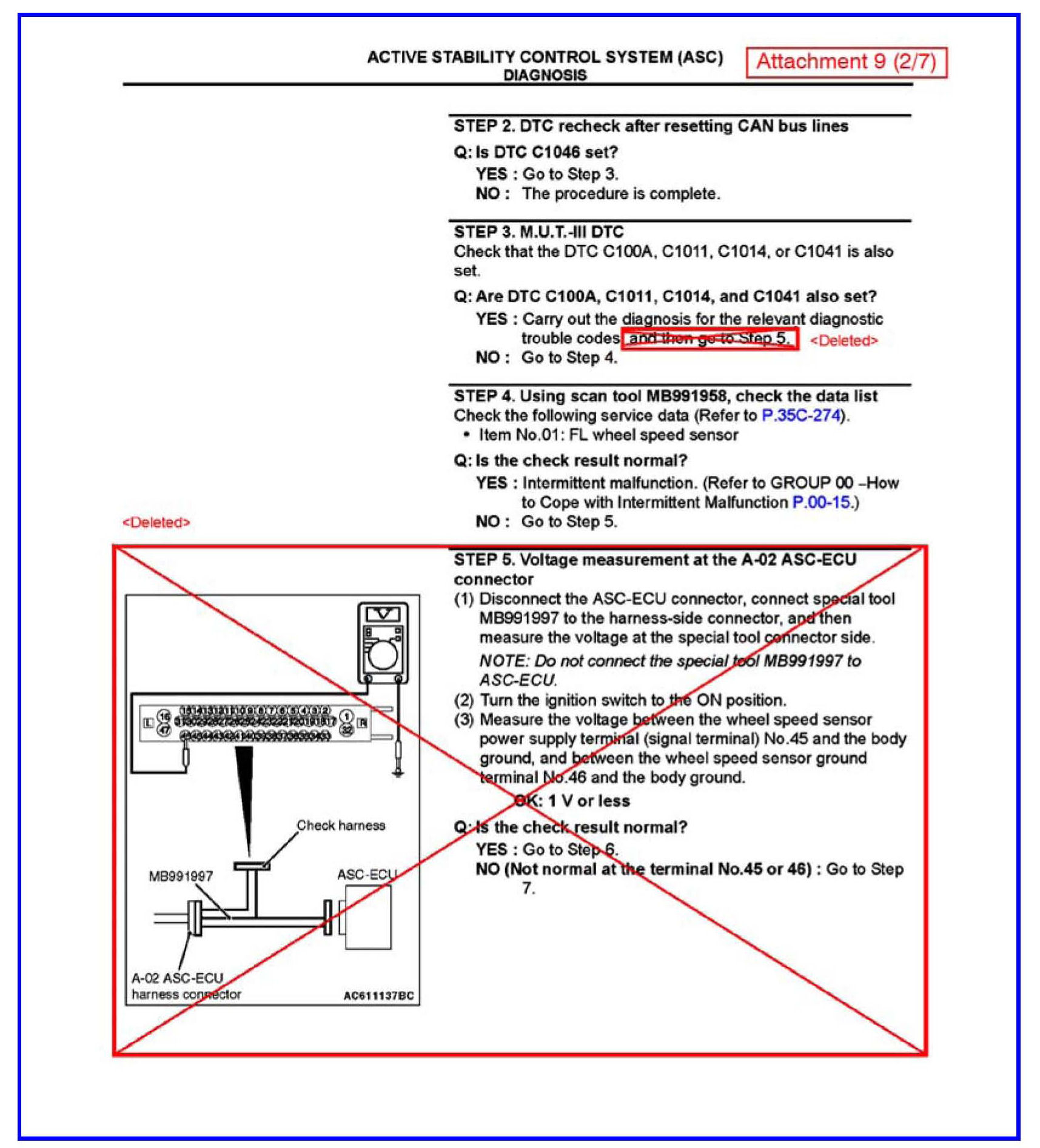

2008 Lancer 2008-2010 Lancer Evolution 2008-2010 Outlander: Diagnosis for DTCs C1046, C1047, C1048, C1049.
2007 Outlander: DTC C1046
2007 Outlander: Diagnosis for DTCs C1047, C1048, C1049

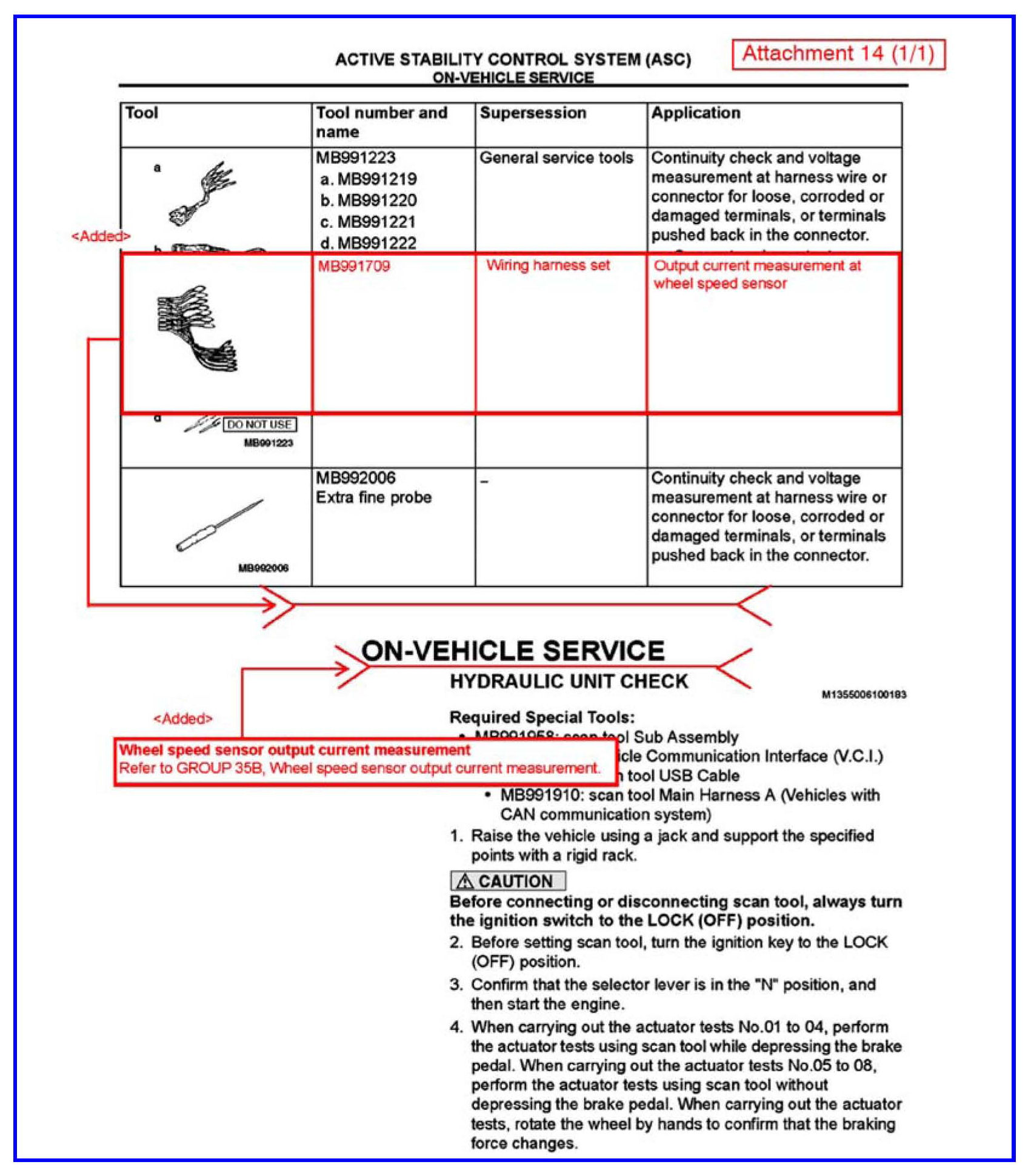

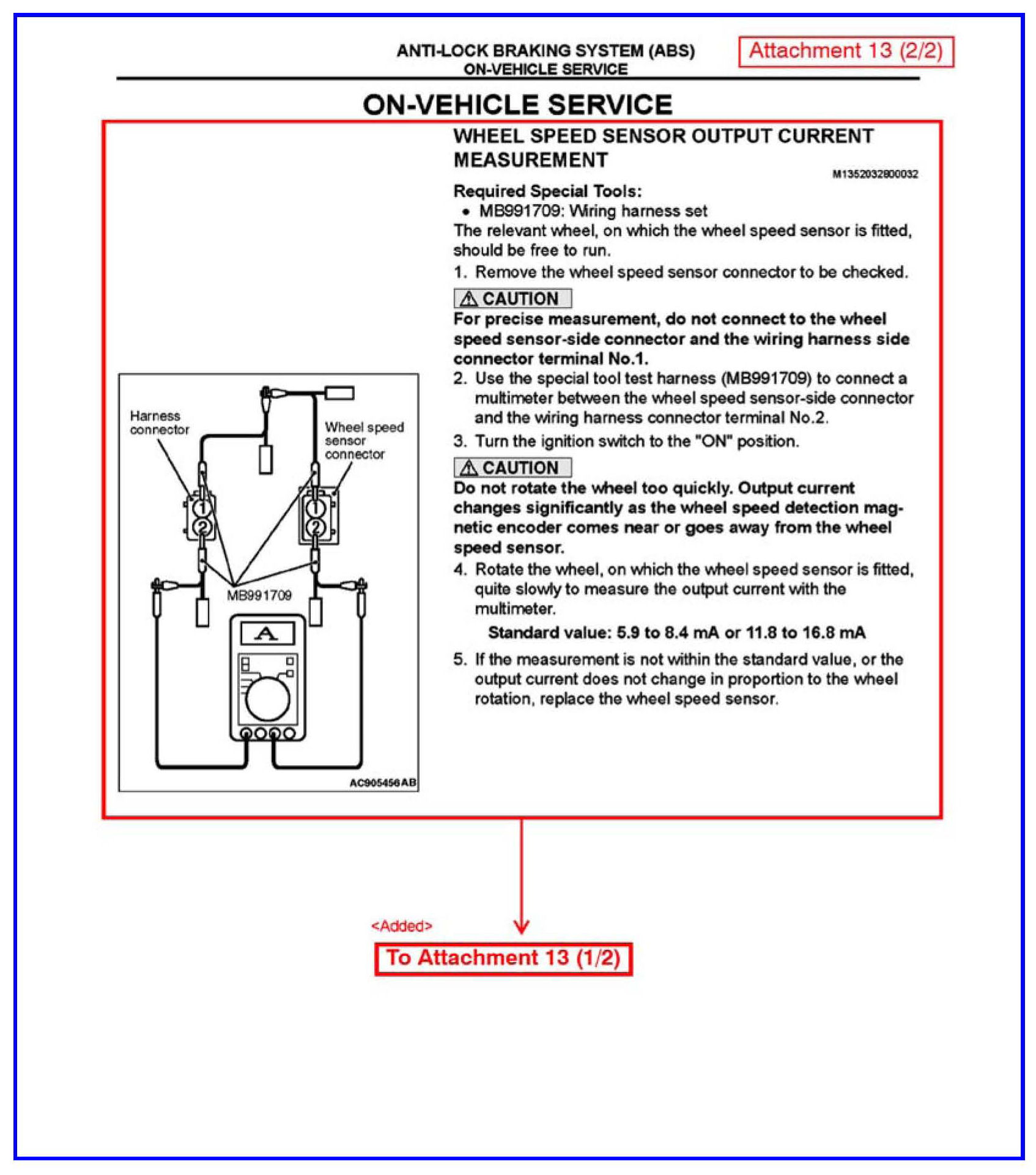

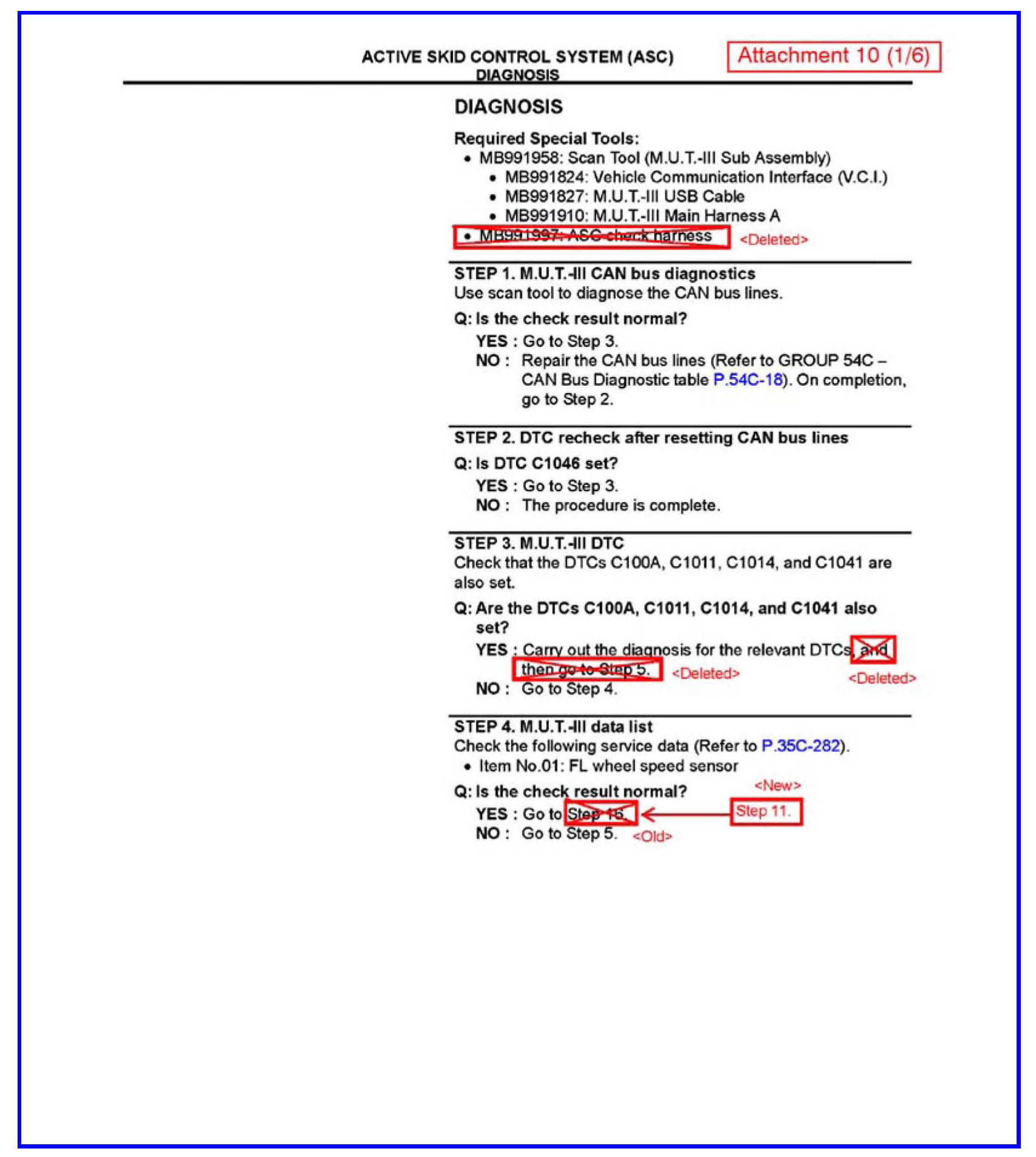

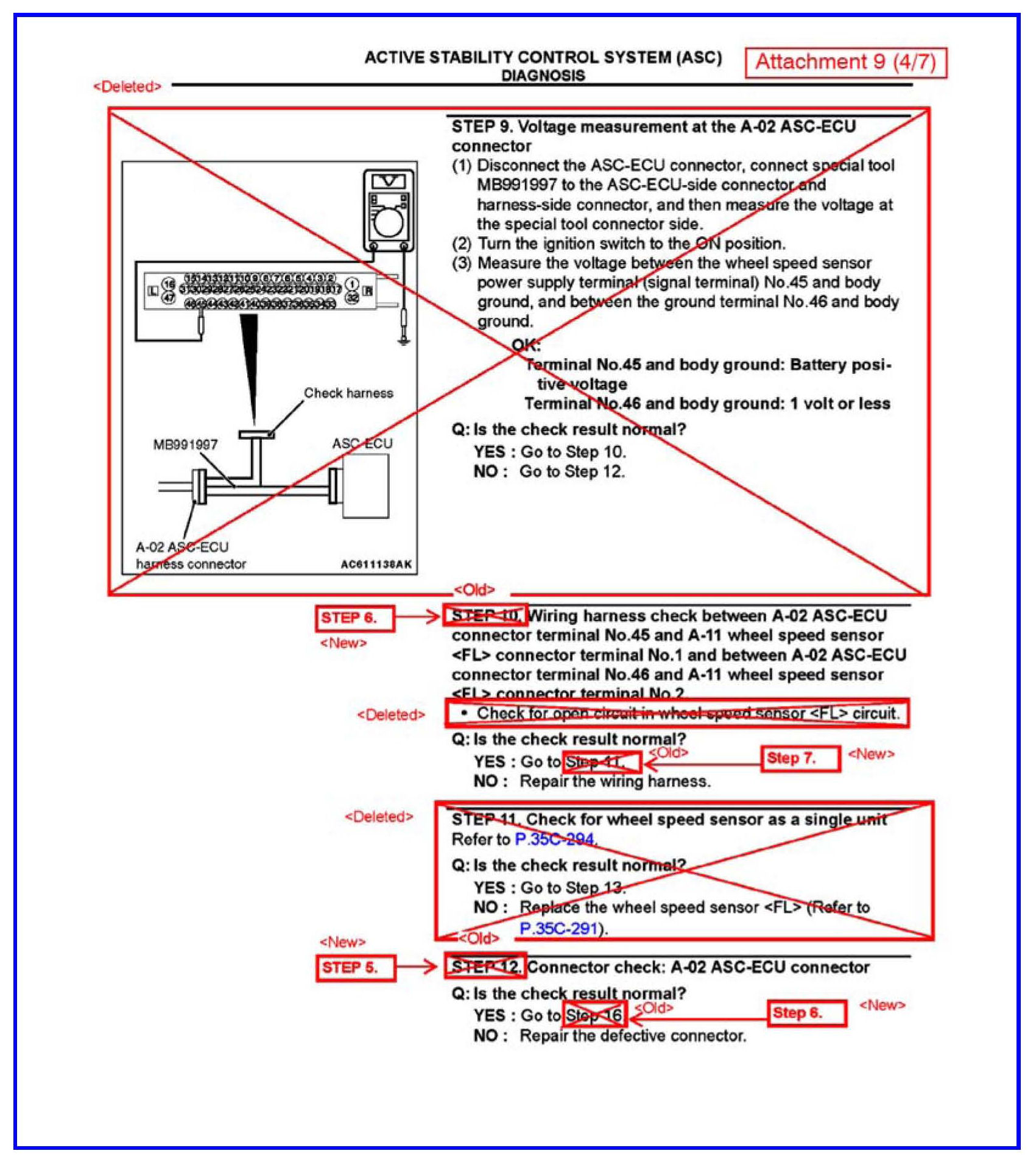

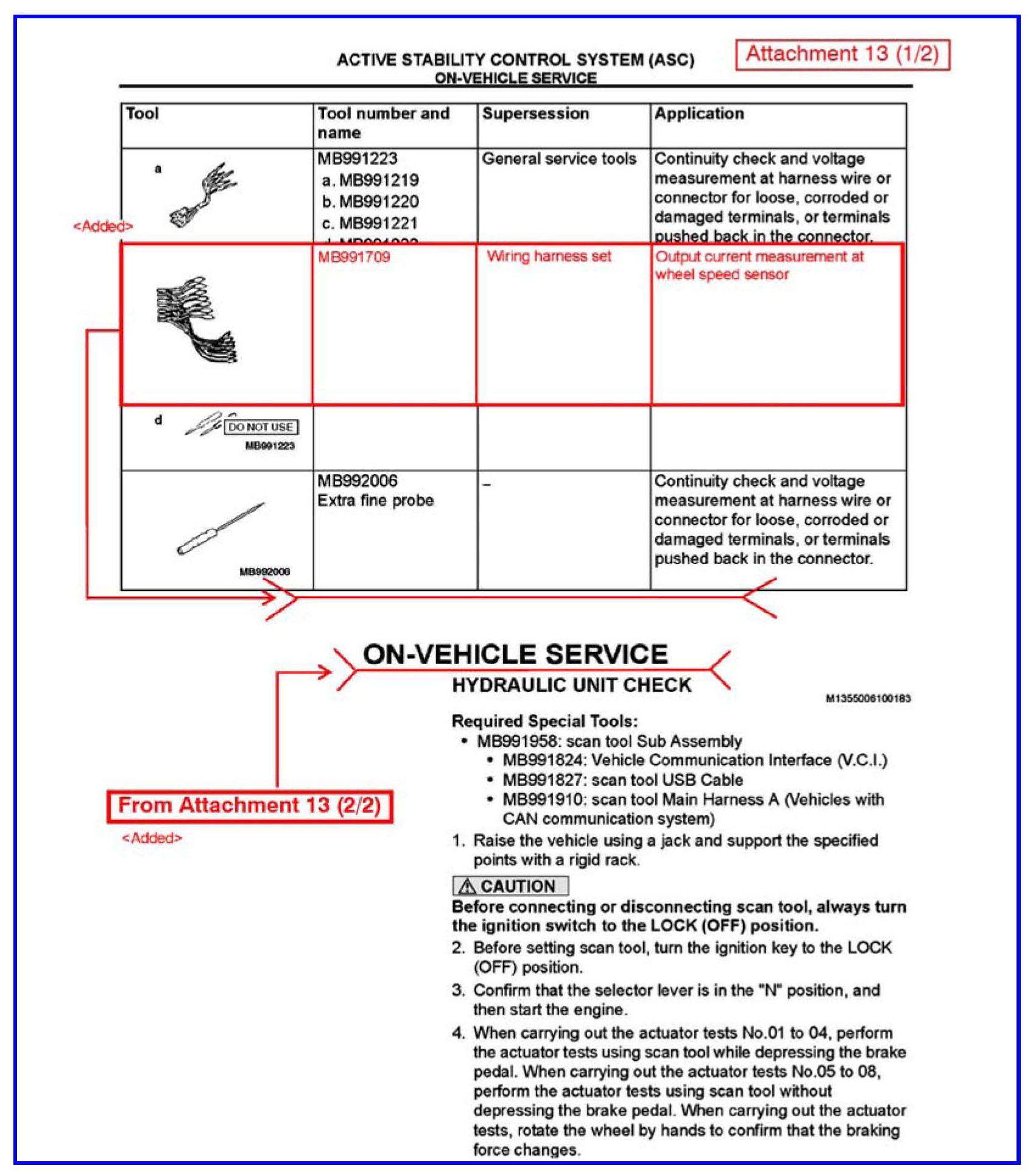

2008-2010 Lancer Lancer Evolution, 2009-2010 Lancer Sportback, 2007-2010 Outlander: Special Tools On-Vehicle Service Hydraulic Unit Check.
2009 Lancer Sportback, 2007-2010 Outlander: Special Tools On-Vehicle Service Hydraulic Unit Check.
2009 Lancer Sportback 2008 Outlander: Diagnosis for DTCs C1O11, C102C, C1027, C1032.
2007 Outlander: Diagnosis for DTCs C1011, C101C, C1027, C1032.
2008 & 2010 Lancer 2008-2010 Lancer Evolution 2009-2010 Lancer Sportback 2008-2010 Outlander:

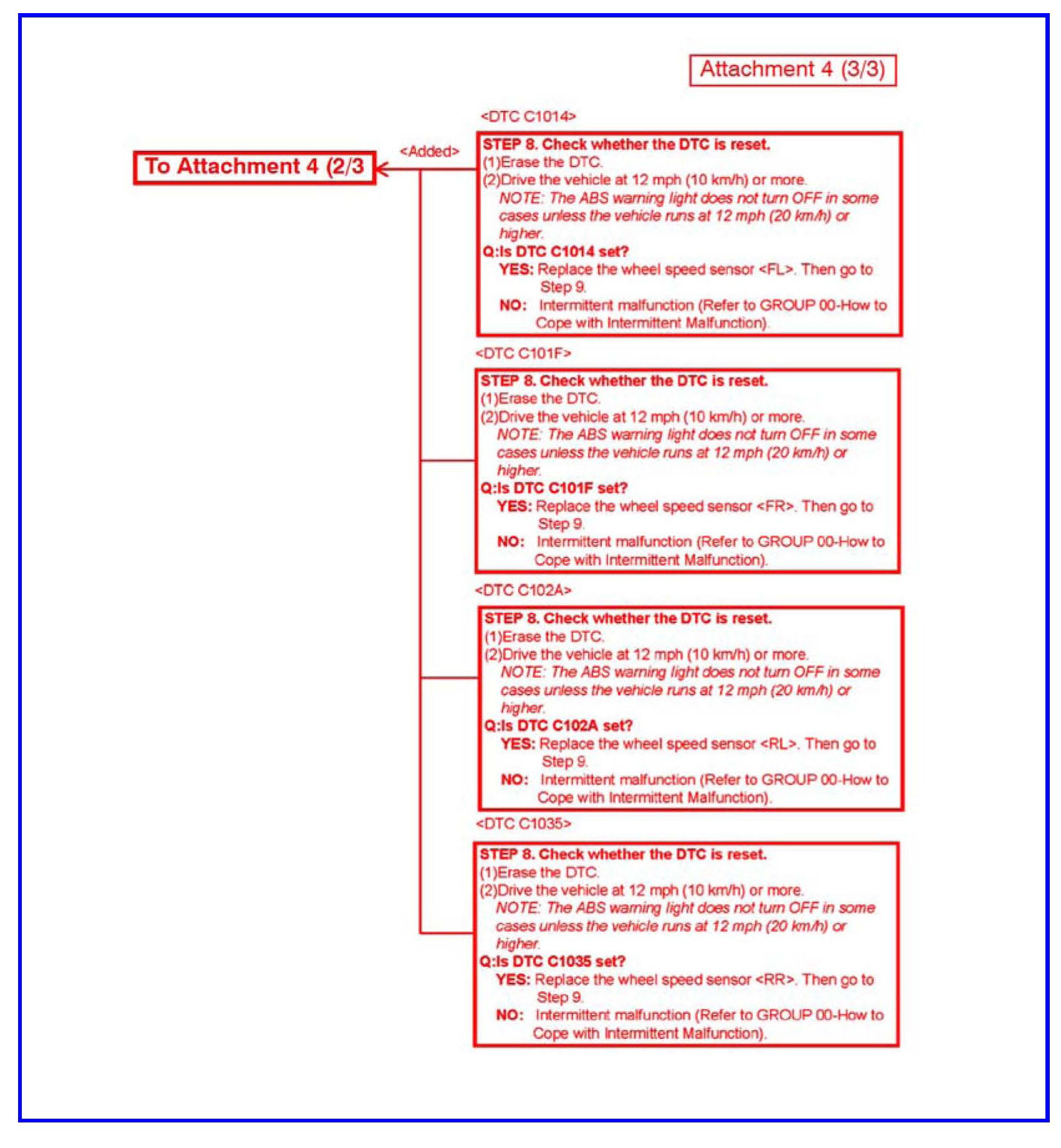

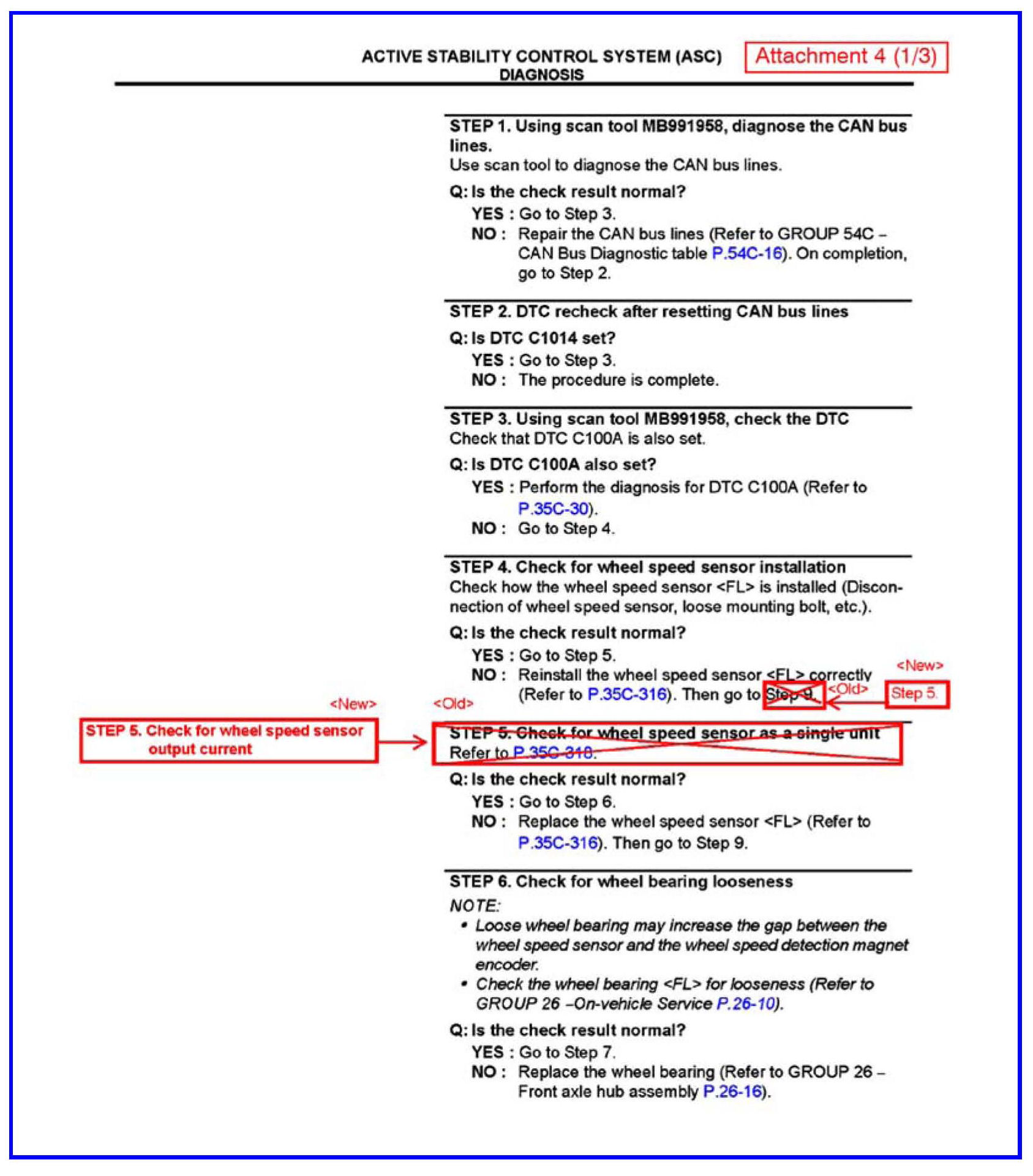

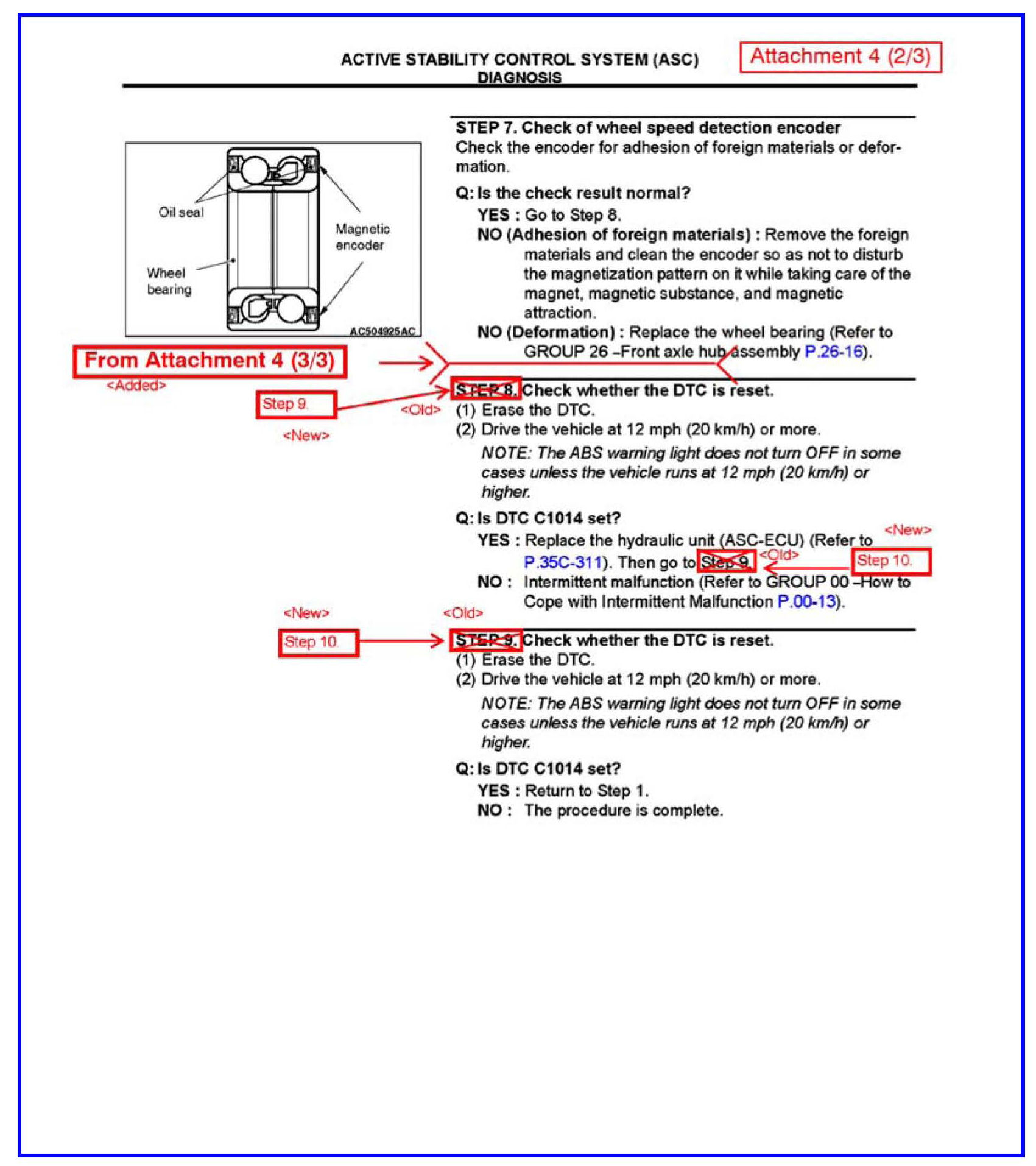

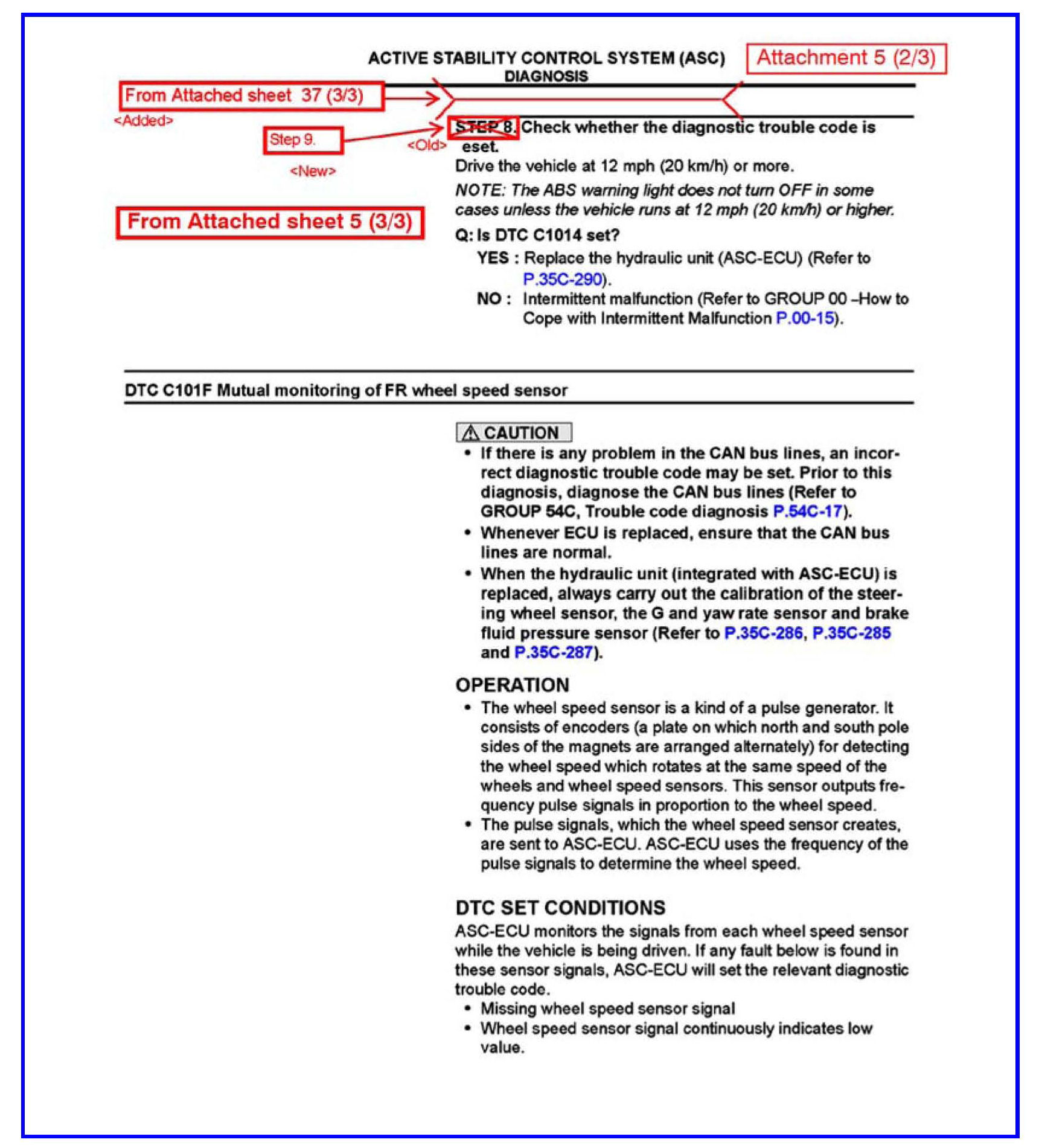

Diagnosis for DTCs C1014, C101F, C102A, C1035.

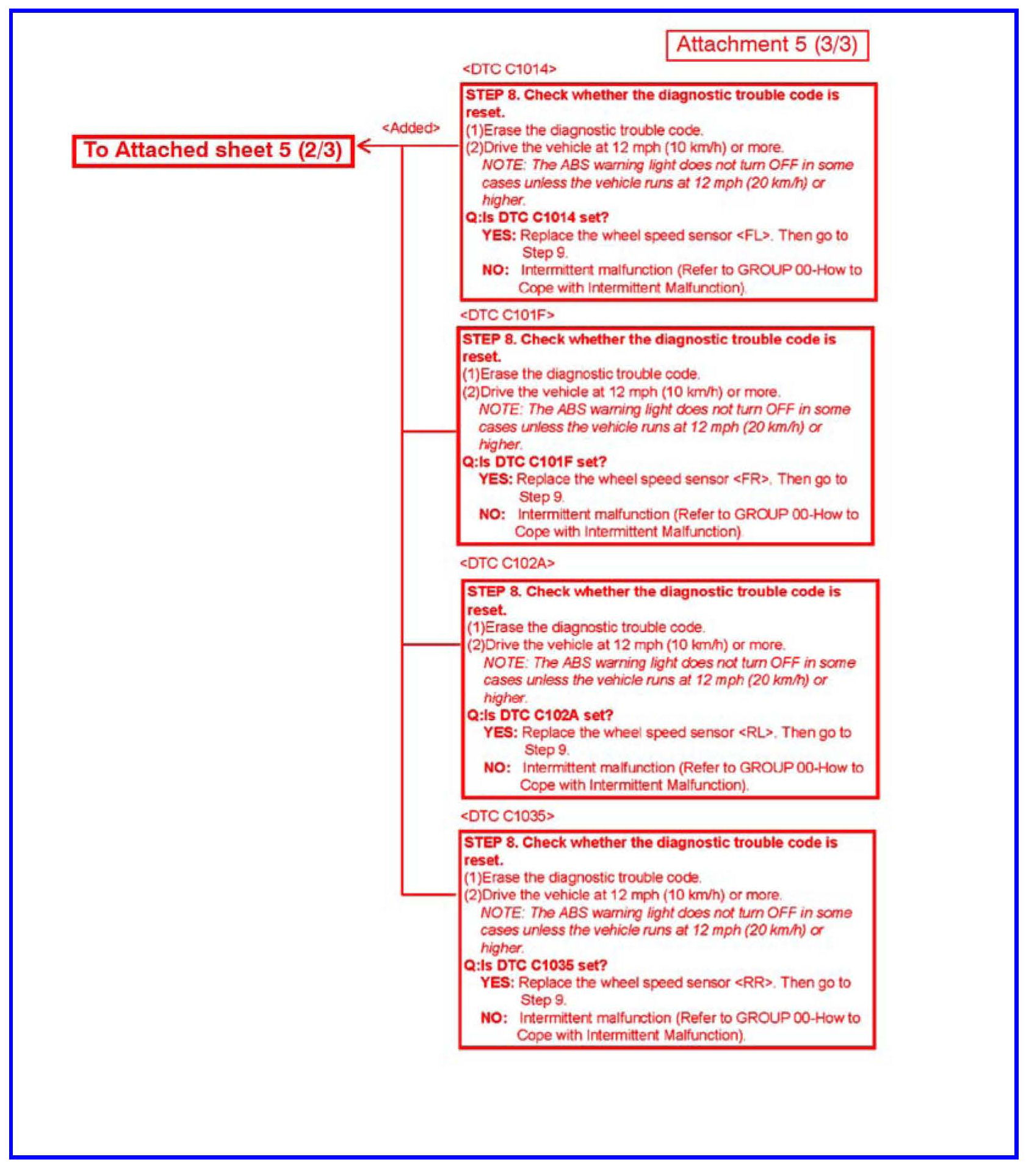

2009 Lancer 2007-2010 Outlander: Diagnosis for DTCs C1014, C101F, C102A, C1035.

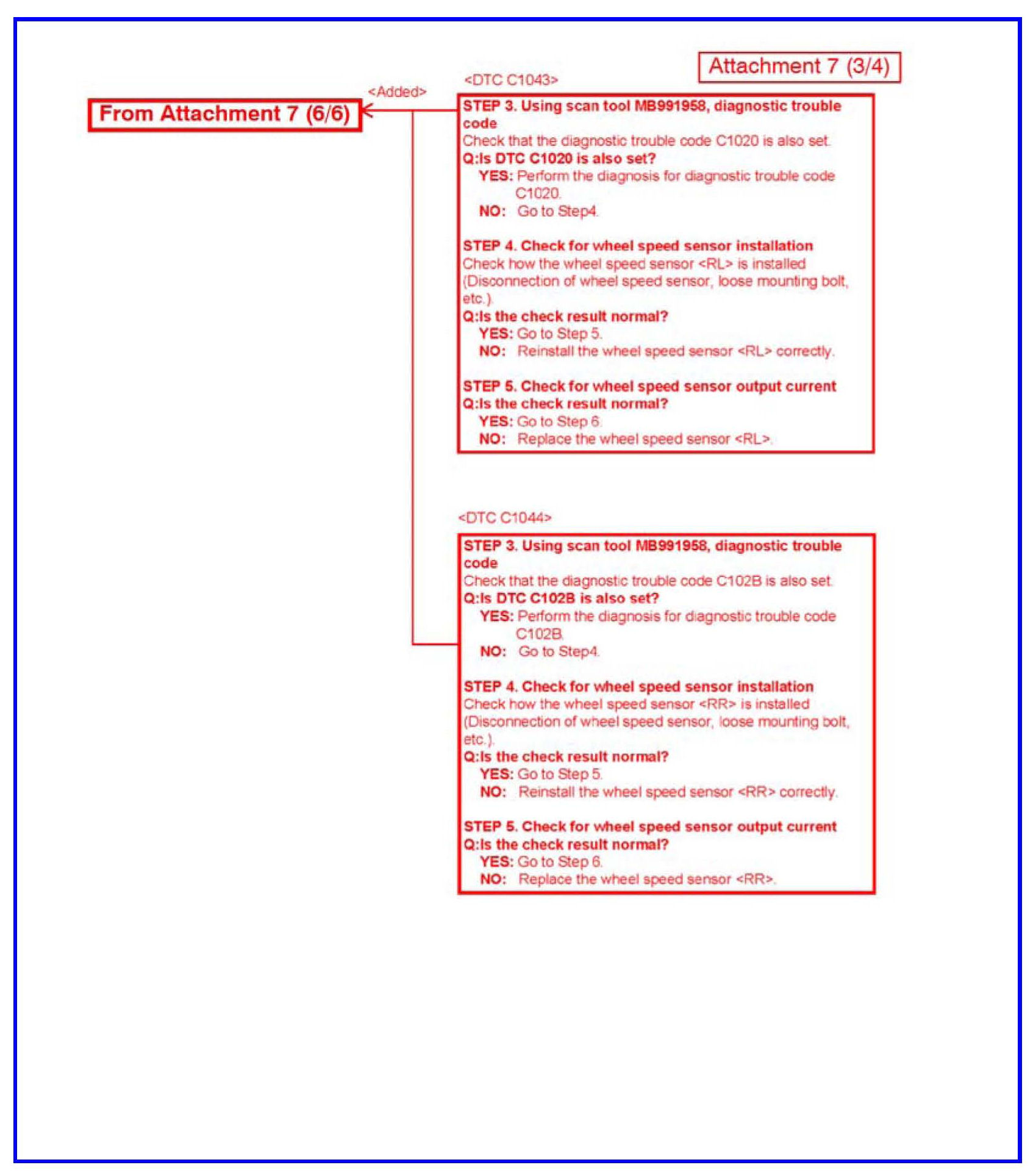

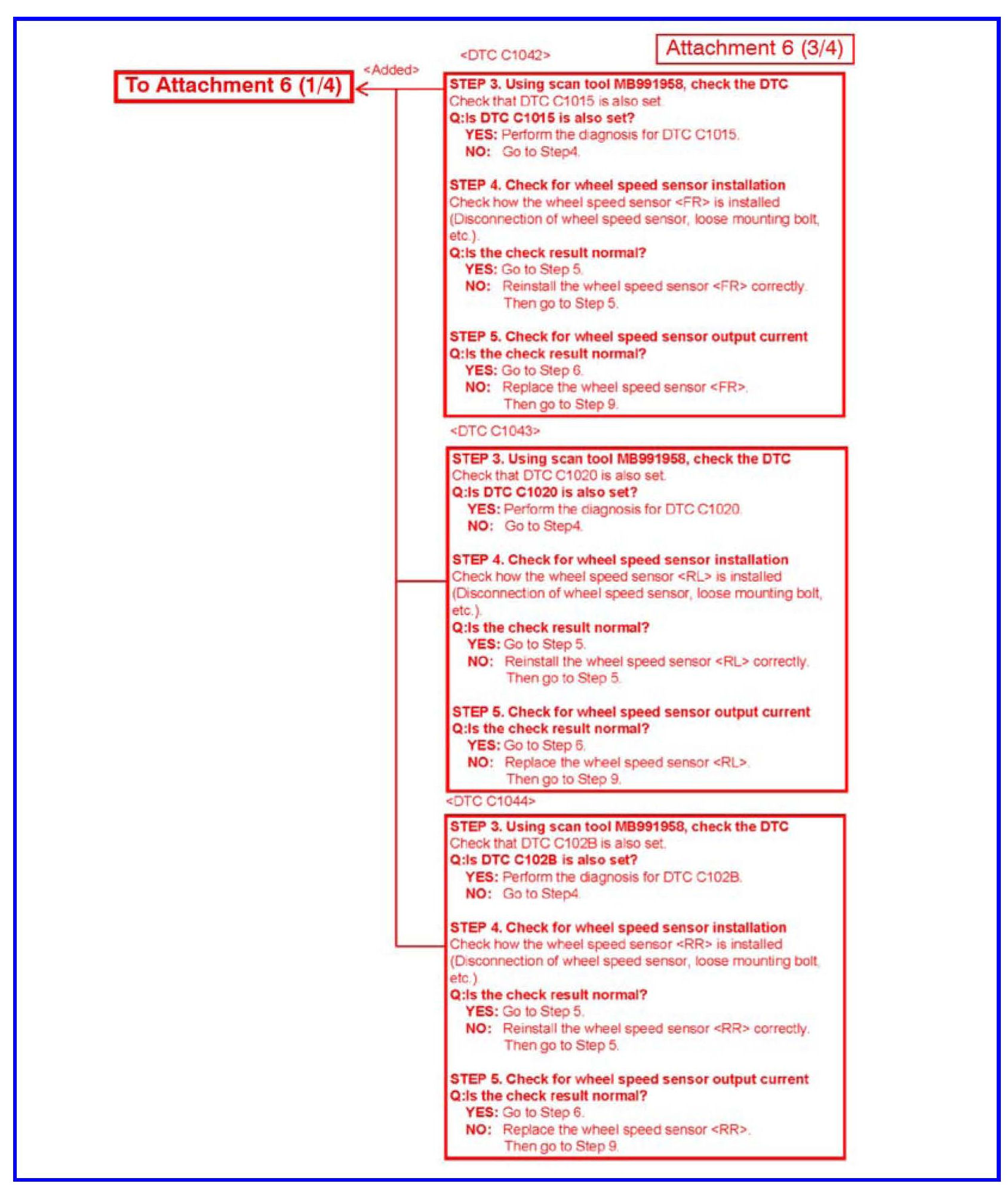

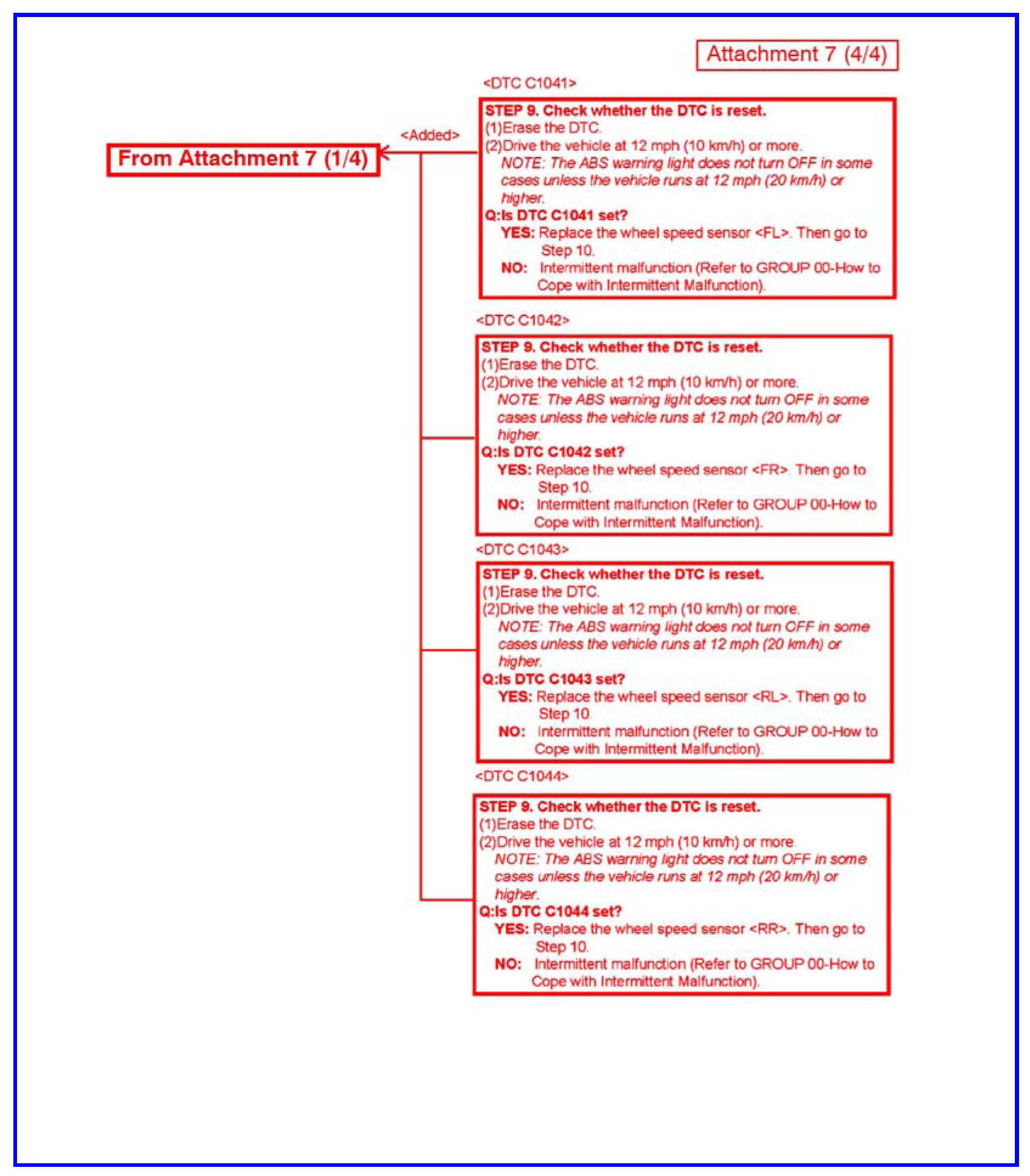

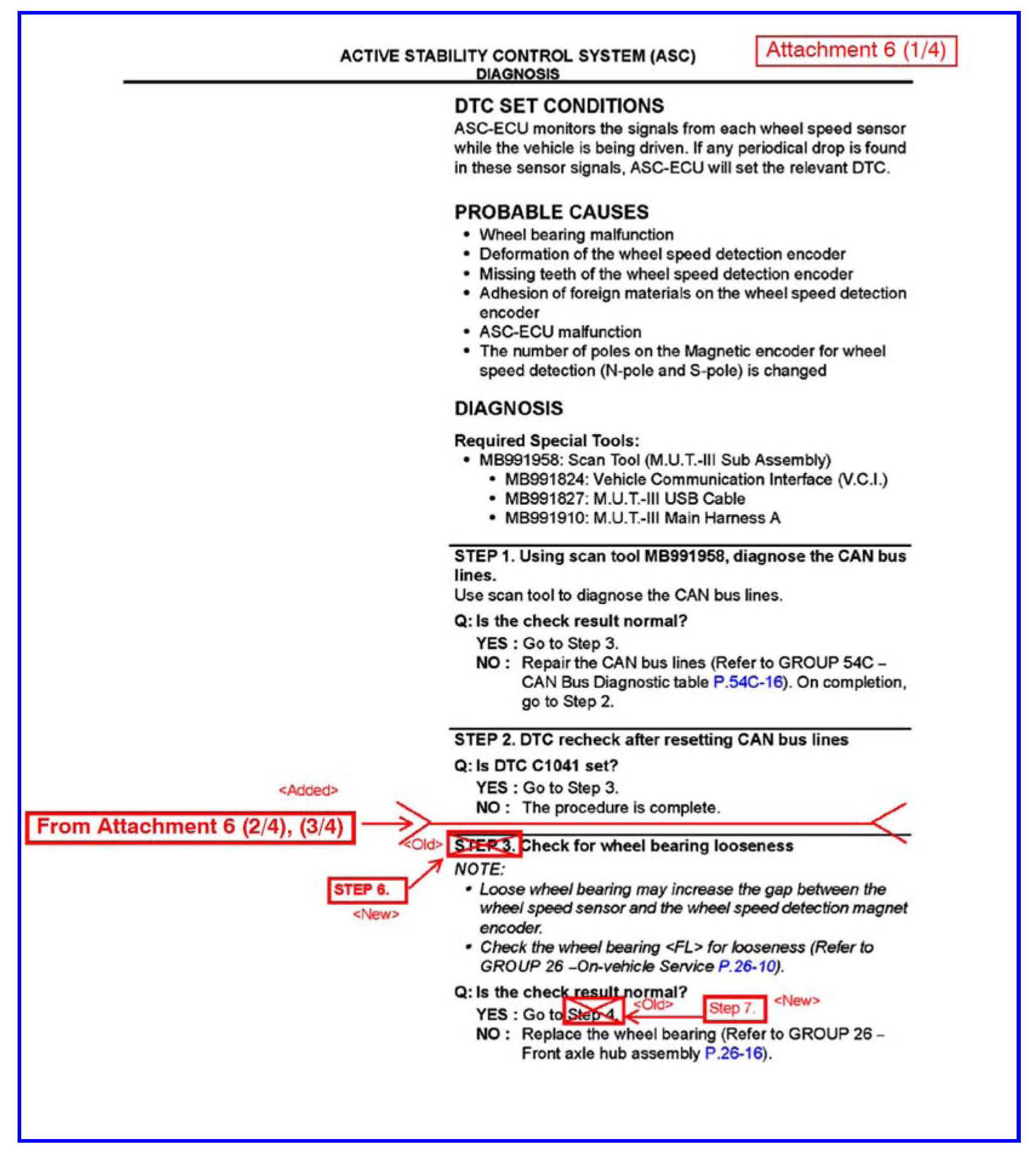

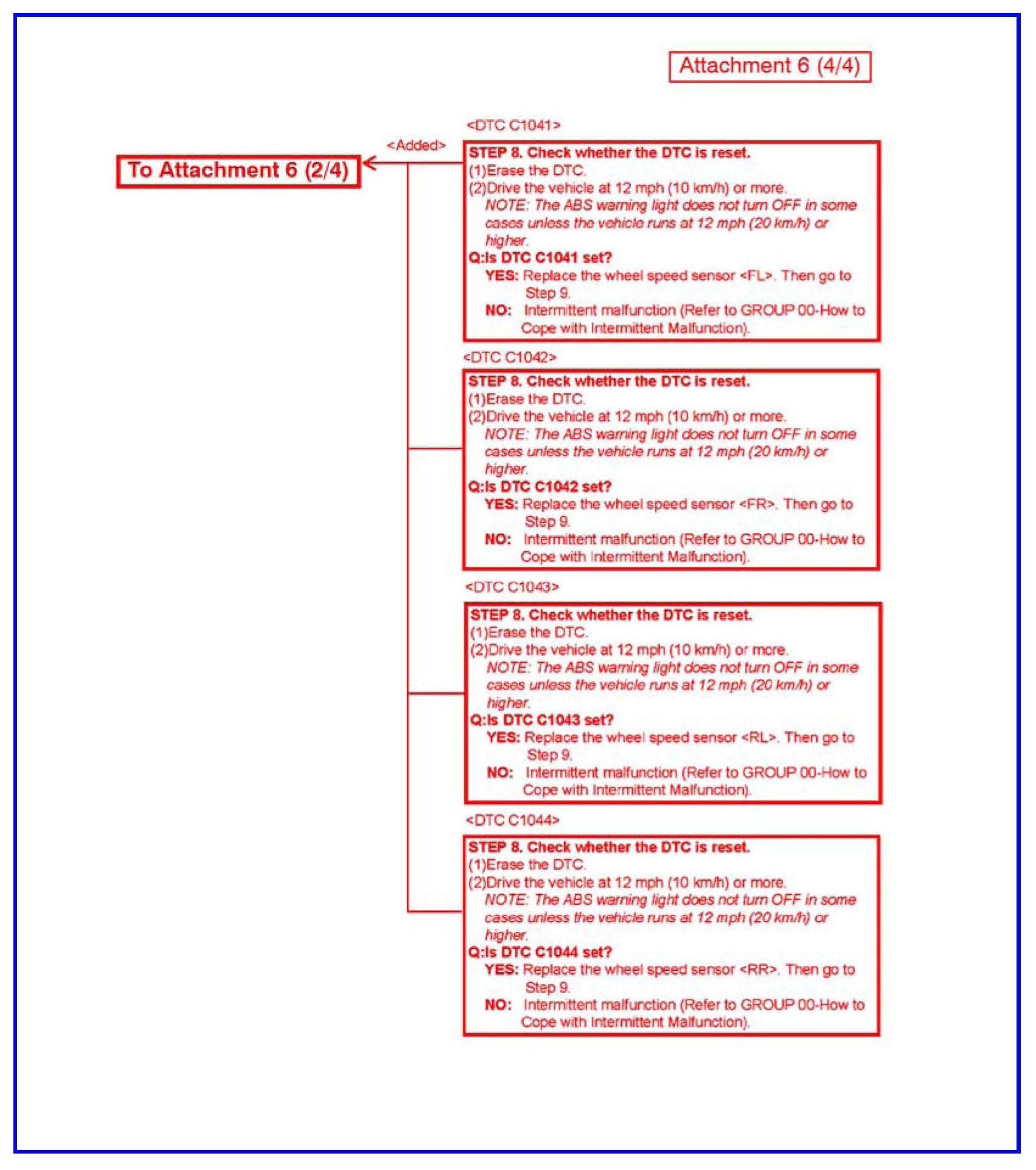

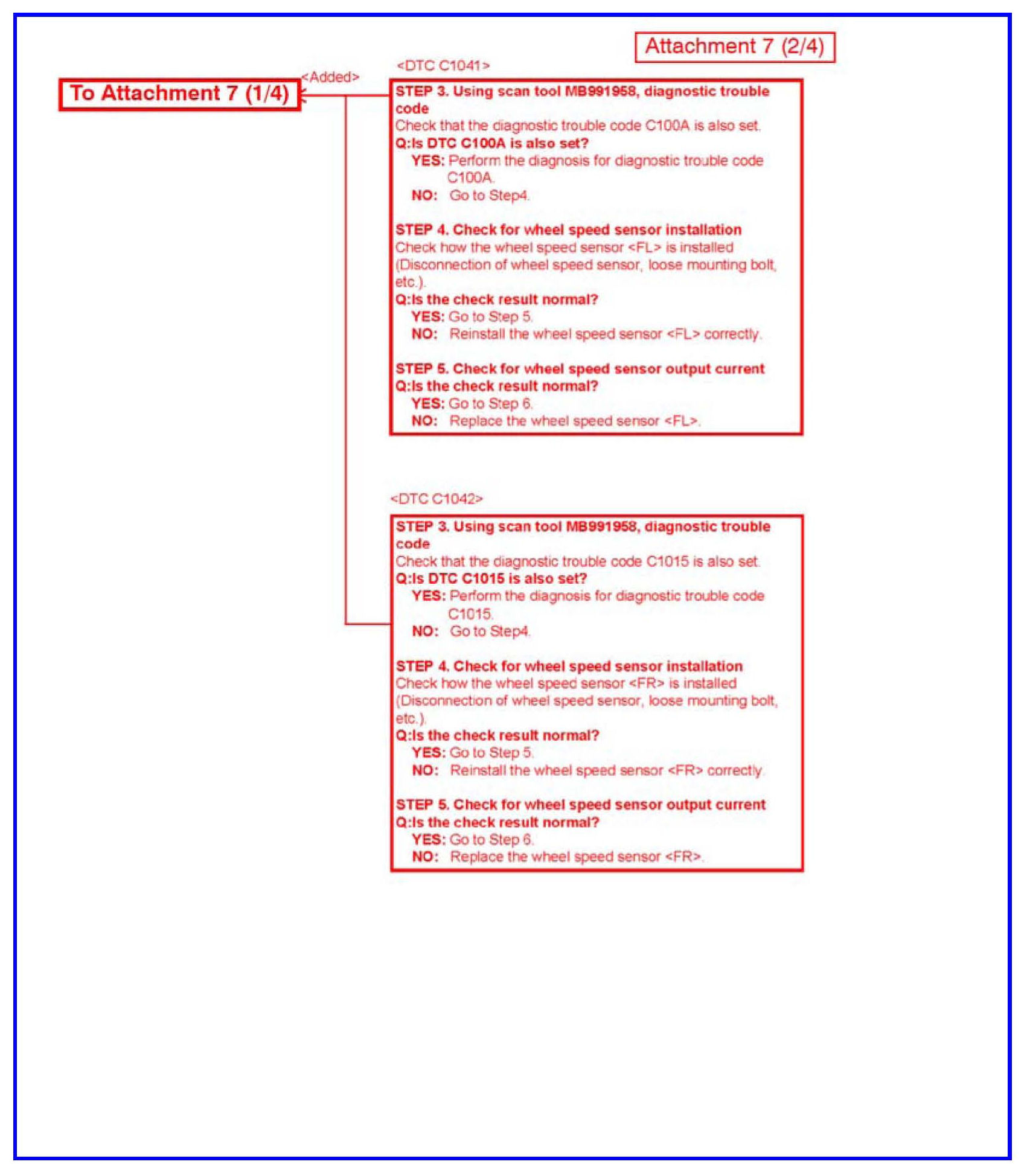

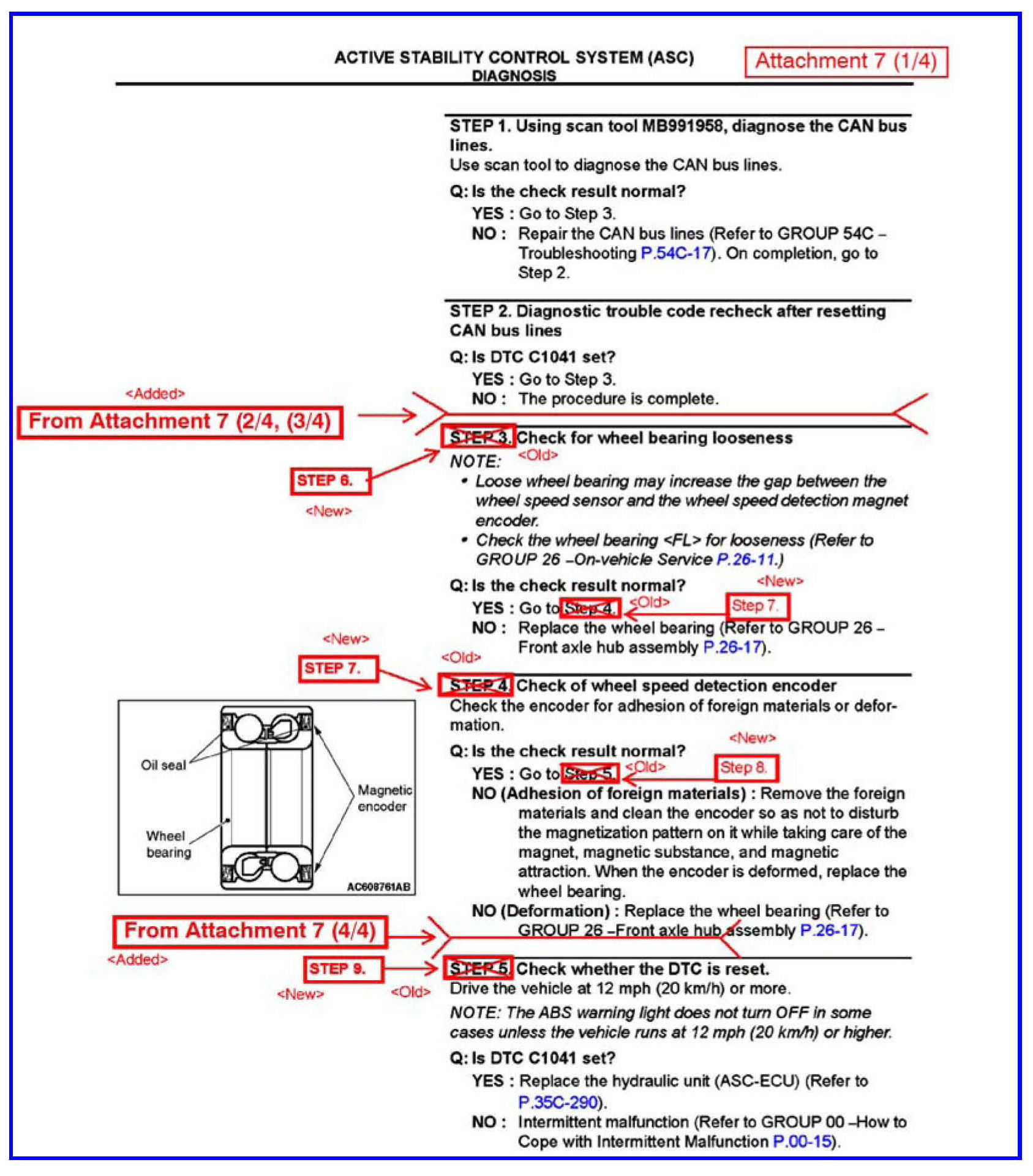

2008 & 2010 Lancer 2008-20010 Lancer Evolution 2009-2010 Lancer Sportback 2008-2010 Outlander: Diagnosis for DTCs C1041, C1042, C1043, C1044.
2009 Lancer 207-2010 Outlander: Diagnosis for DTCs 1041, C1042, C1043, C1044.

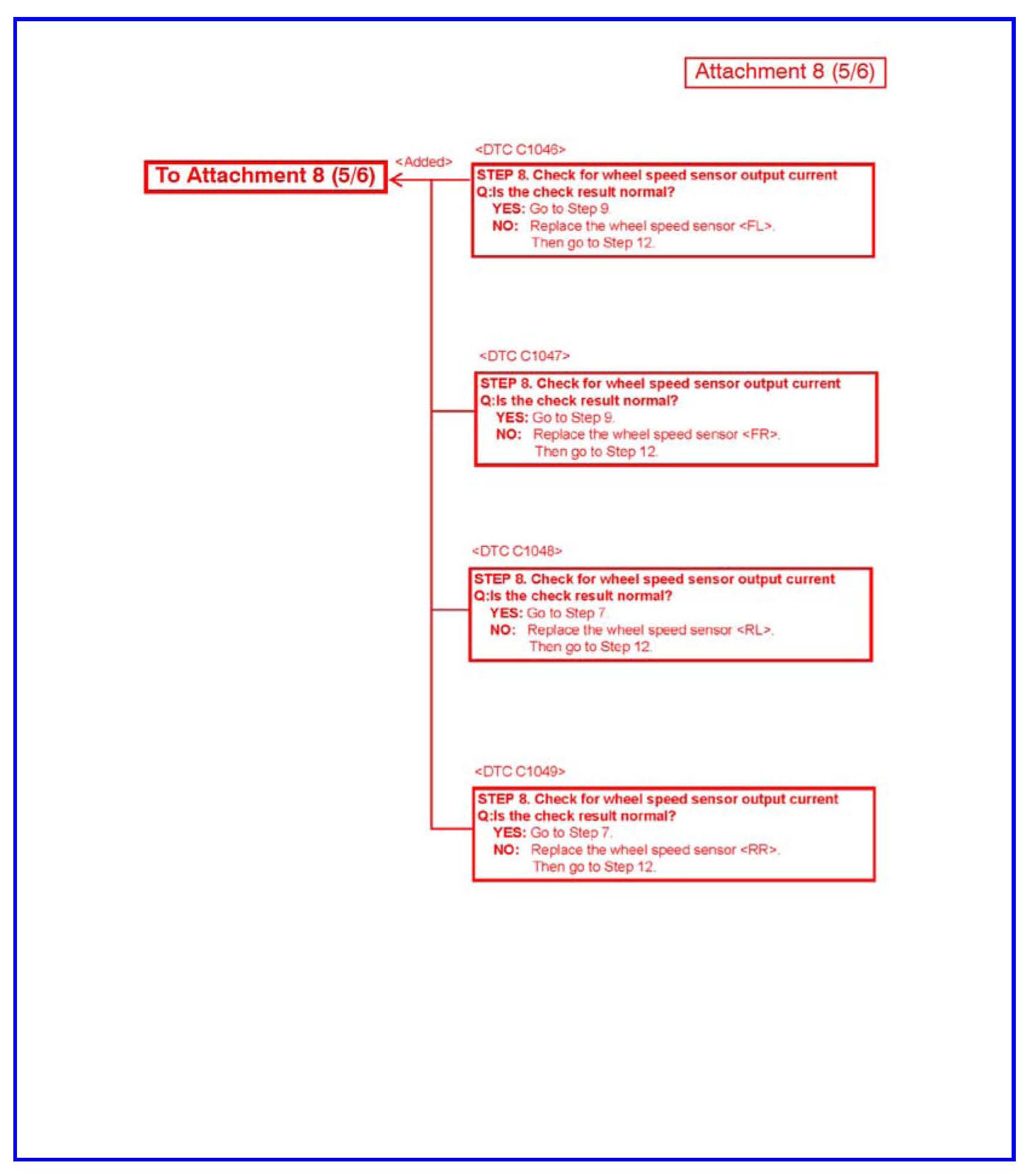

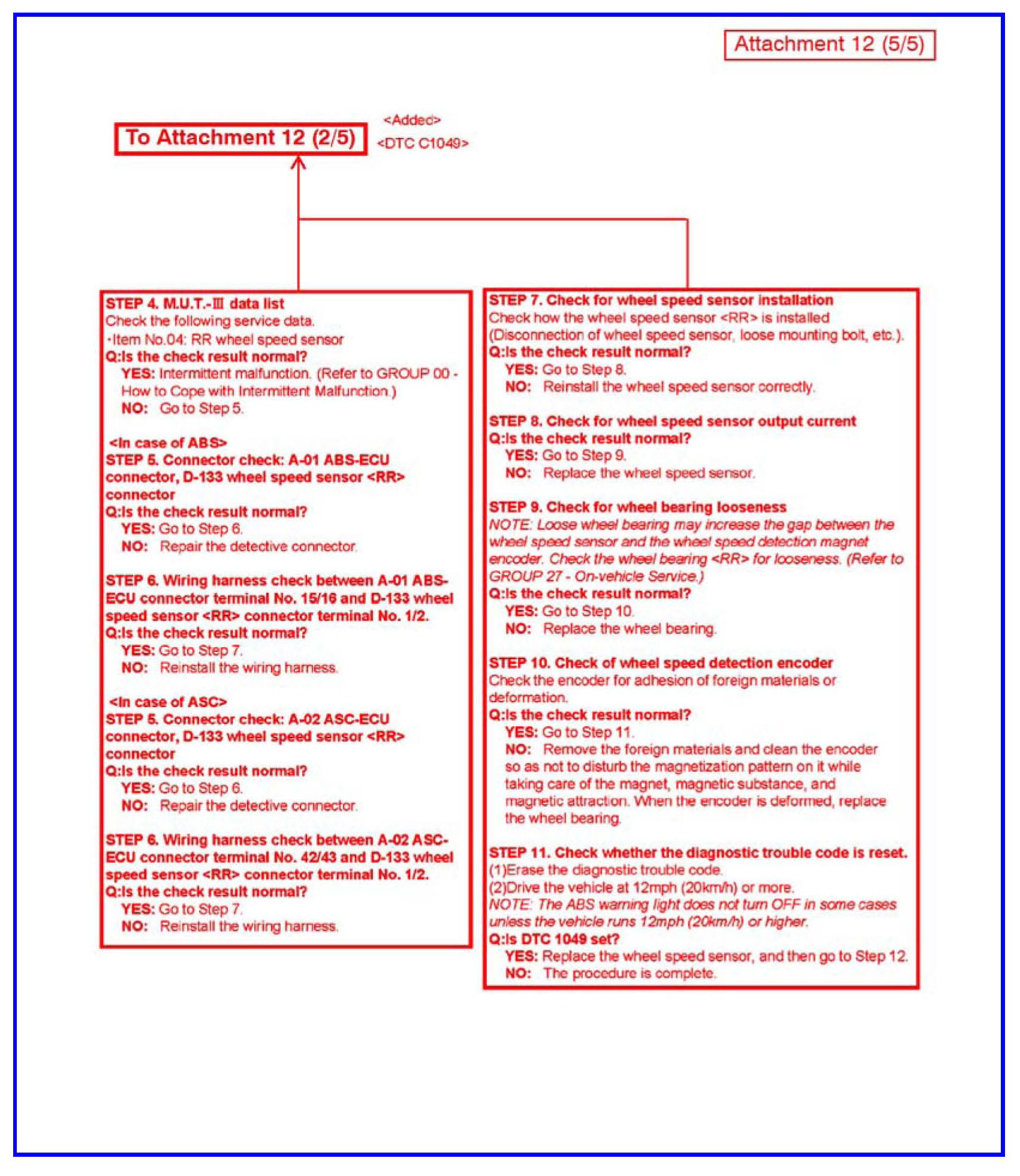

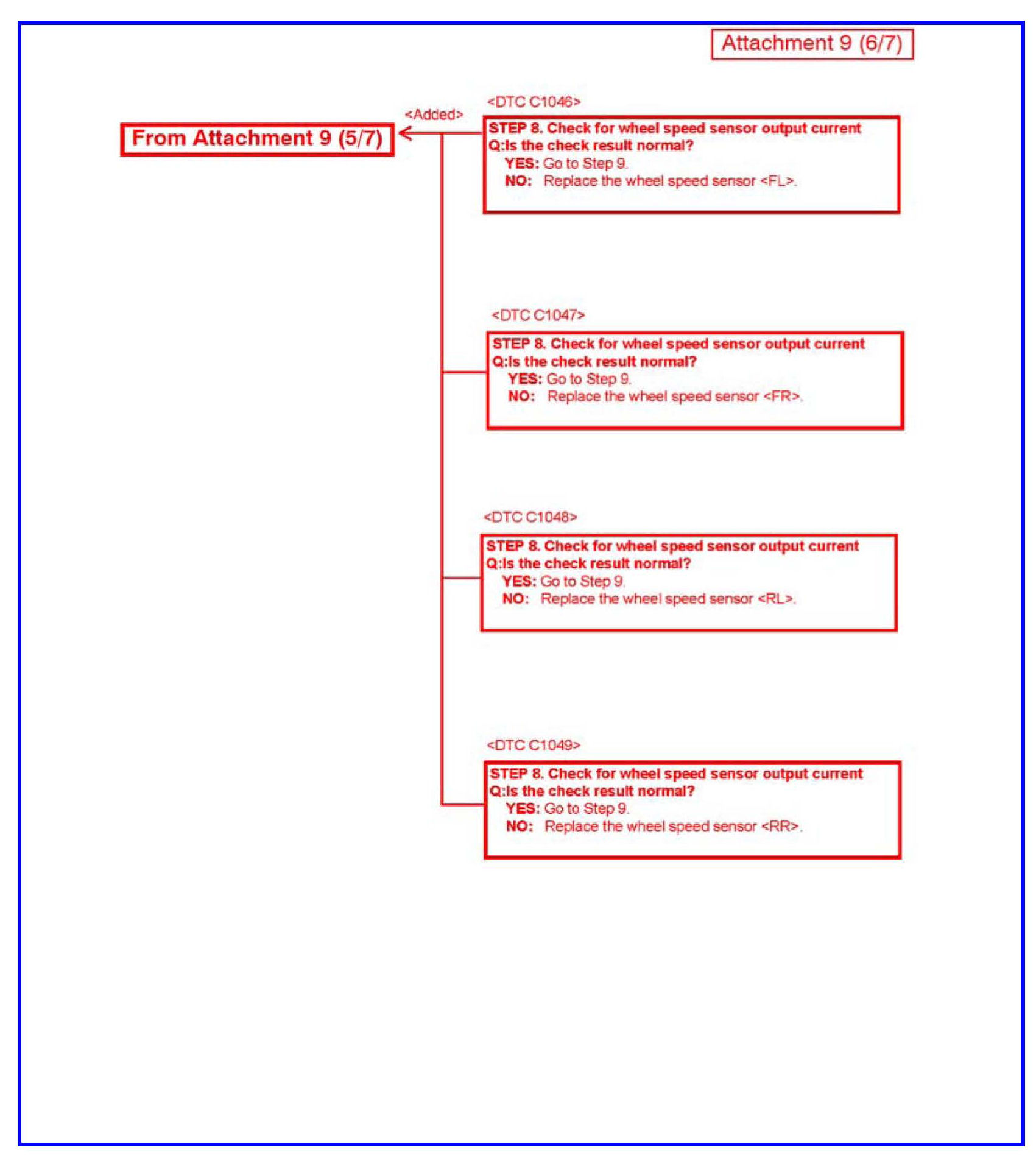

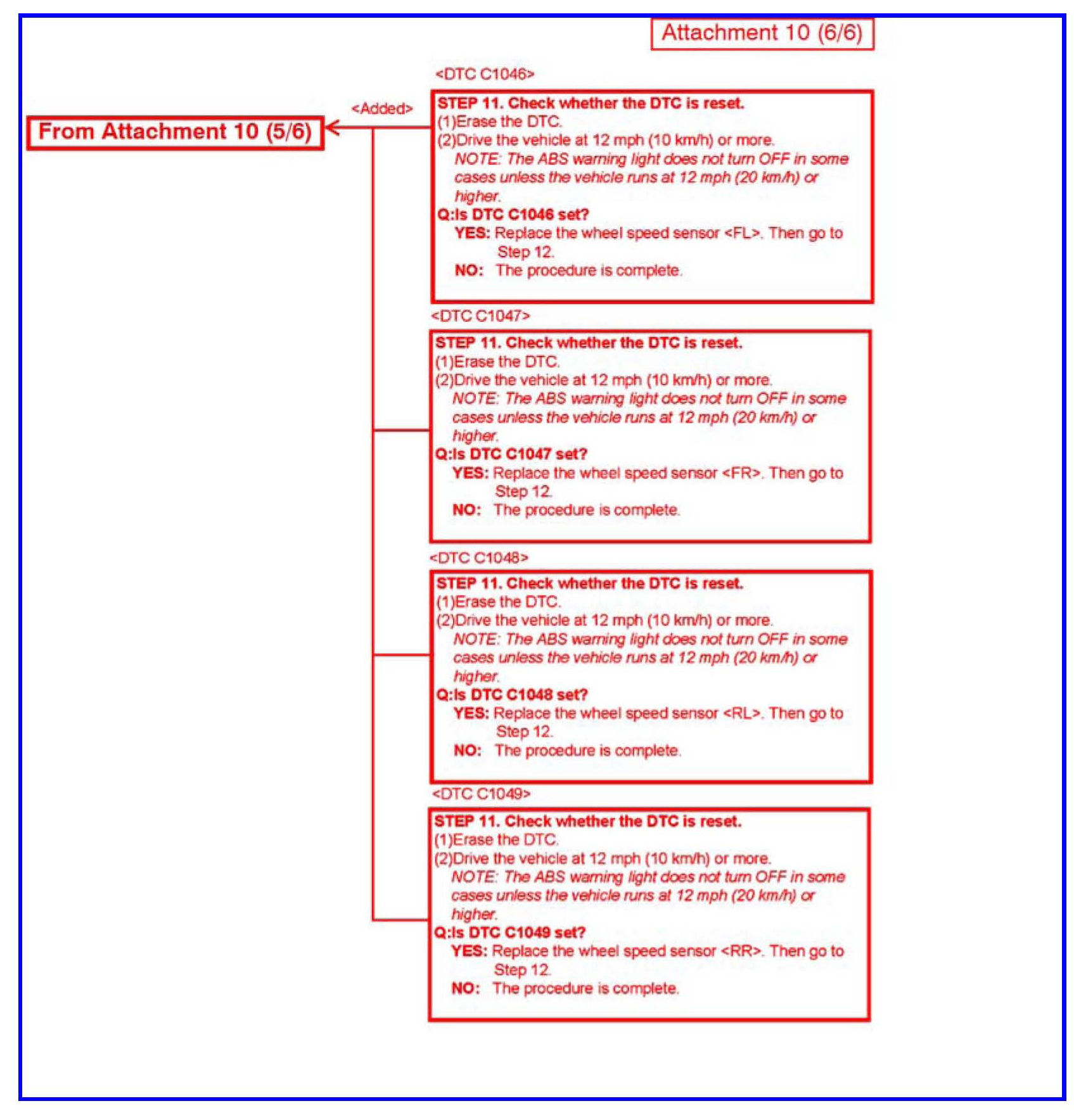

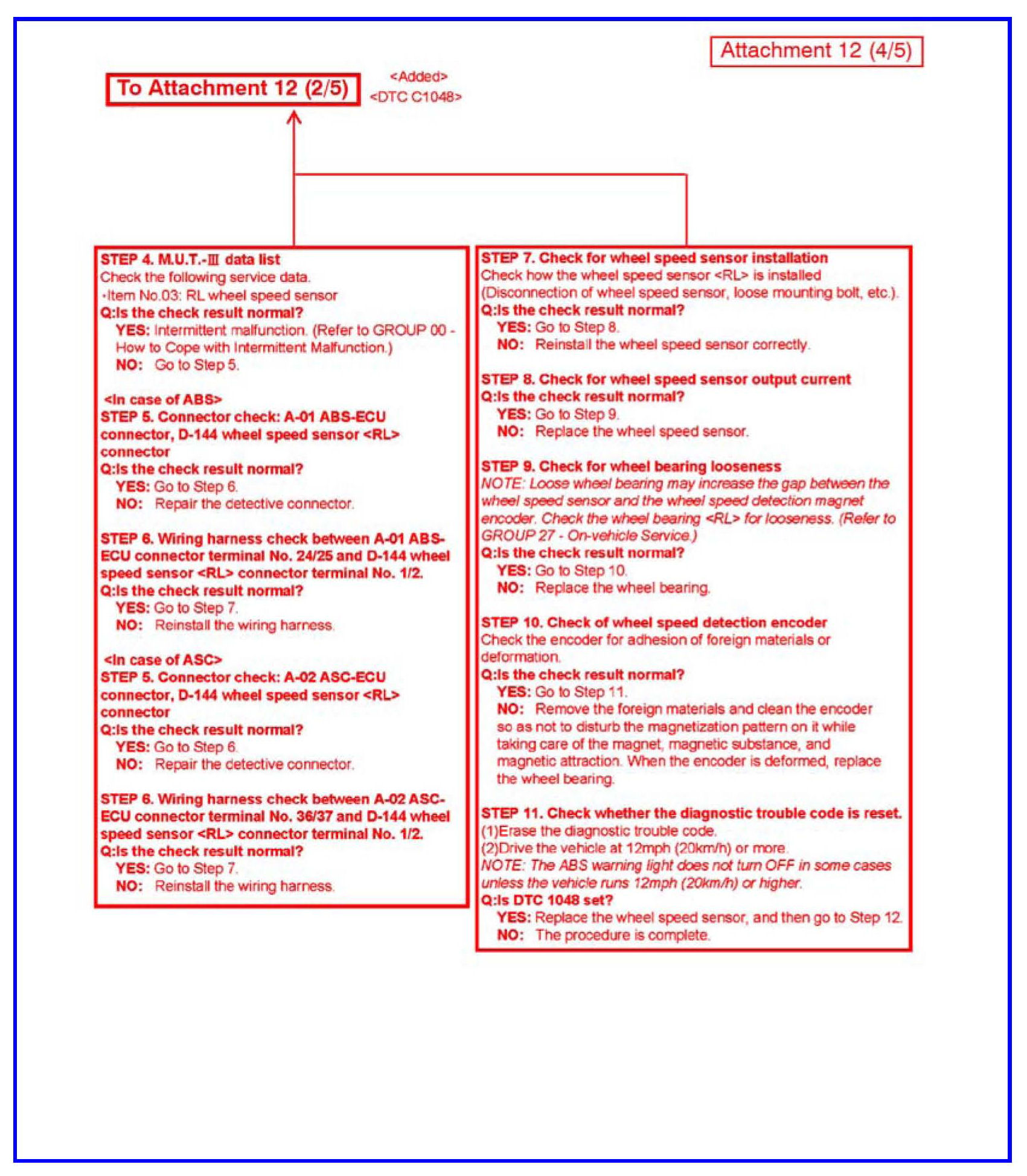

2010 Lancer 2009-2010 Lancer Sportback: Diagnosis for DTCs C1046, C1047, C1048, C1049.

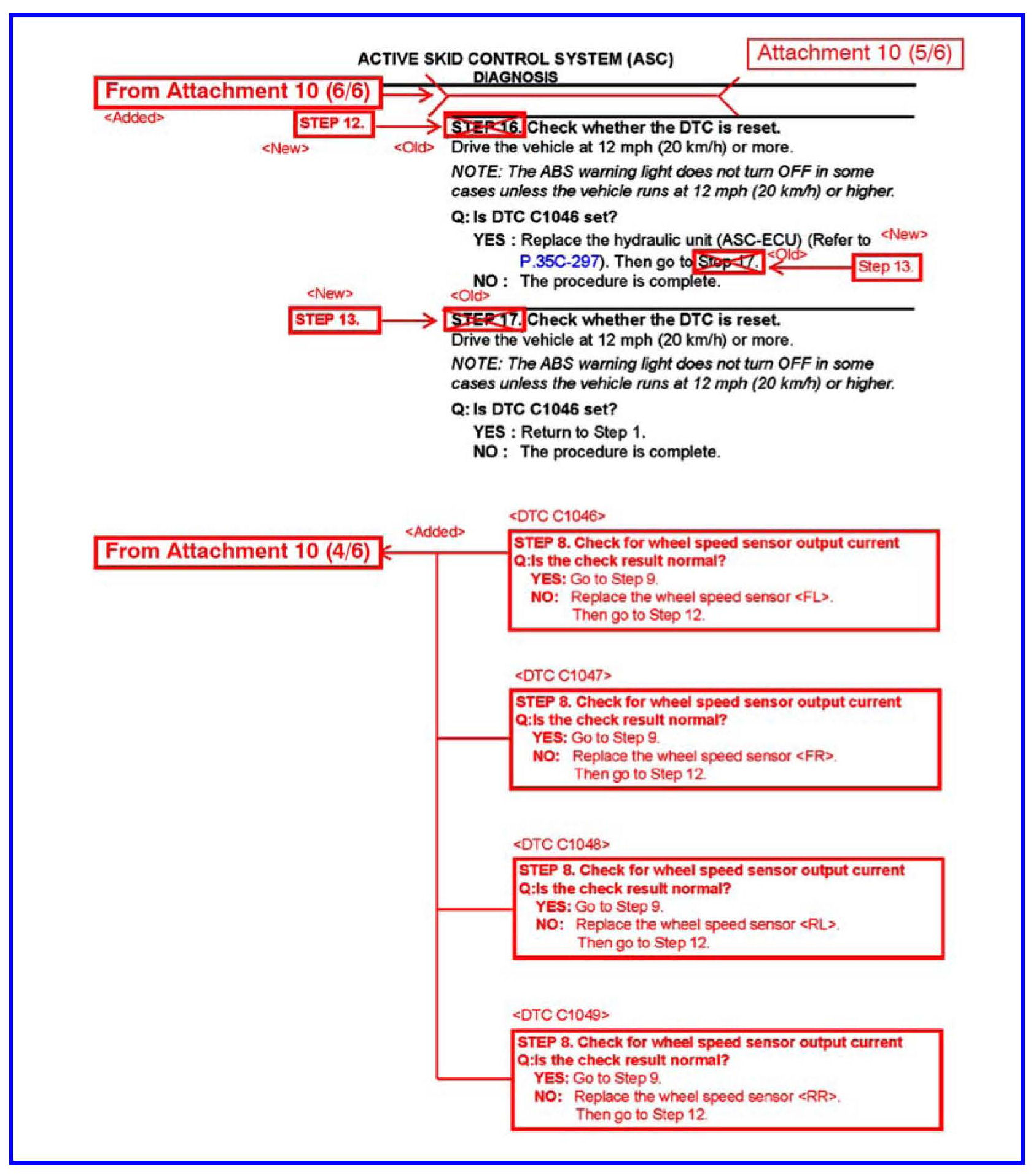

2009 Lancer 2008-2010 Outlander: Diagnosis for DTCs C1046, C1047, C1048, C1049.
