Drive Bevel Gear
DISASSEMBLY AND REASSEMBLY
DISASSEMBLY SERVICE POINTS

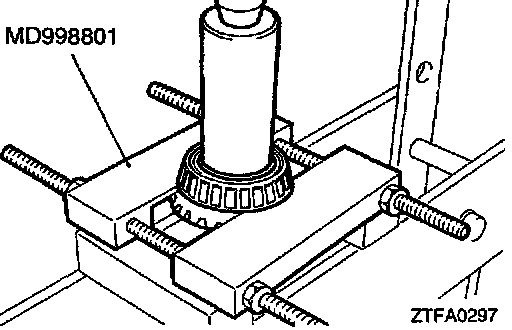

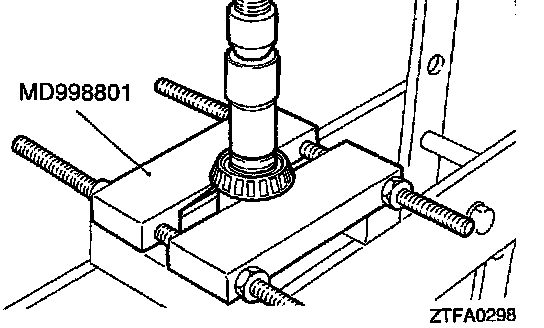

TAPER ROLLER BEARING REMOVAL

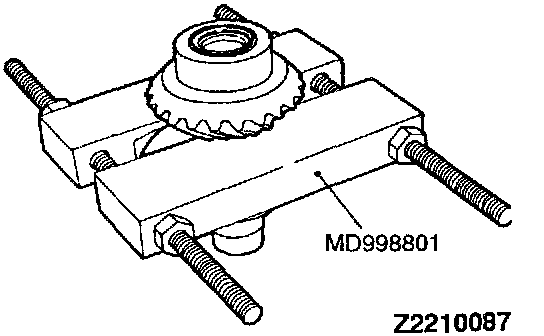

DRIVE BEVEL GEAR REMOVAL
REASSEMBLY SERVICE POINTS

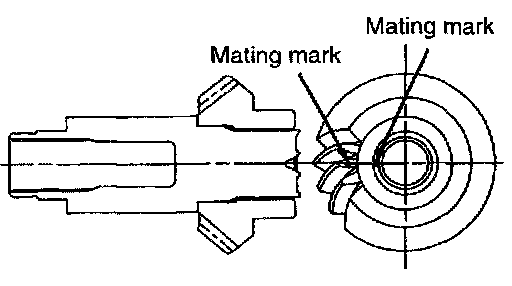

>A< TRANSFER DRIVE BEVEL GEAR INSTALLATION
Install the drive bevel gear and drive bevel gear shaft with the mating marks aligned.

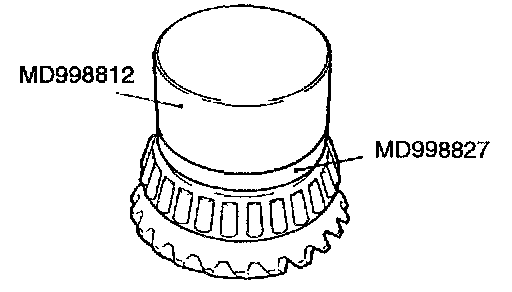

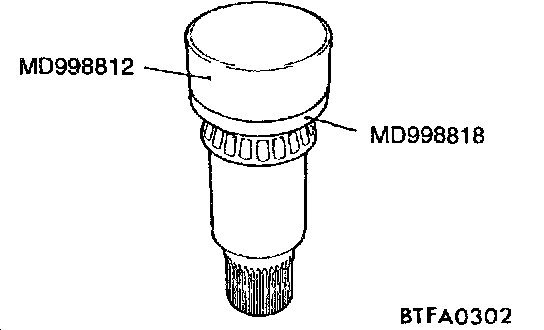

>B< TAPER ROLLER BEARING INSTALLATION
