Electrical Diagrams

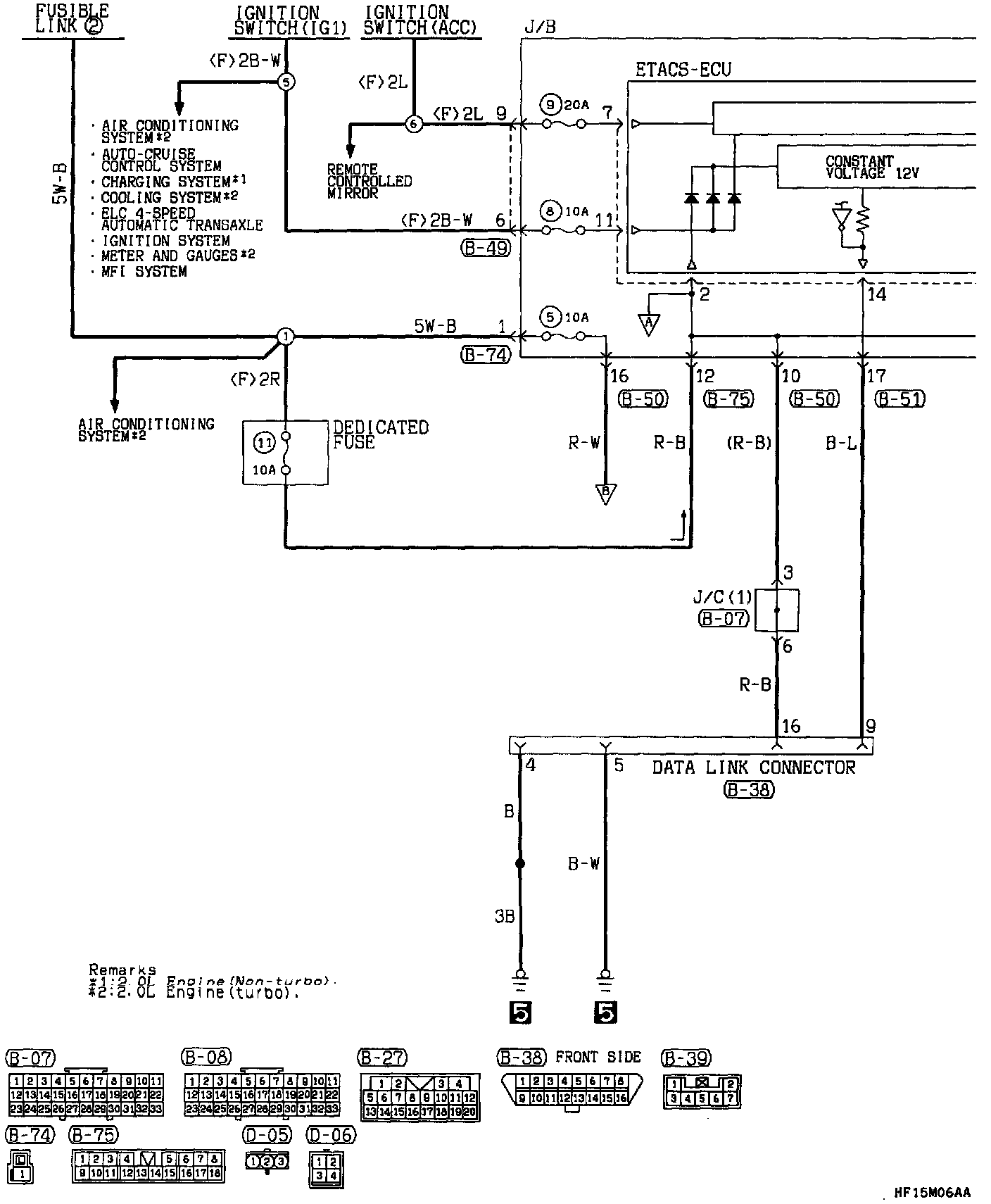

Theft Alarm System Circuit (Part 1 Of 9):




Data Link Connector
Dedicated Fuse
J/B
- Constant Voltage 12V
- Detection Circuit
- ETACS-ECU
J/C (1)

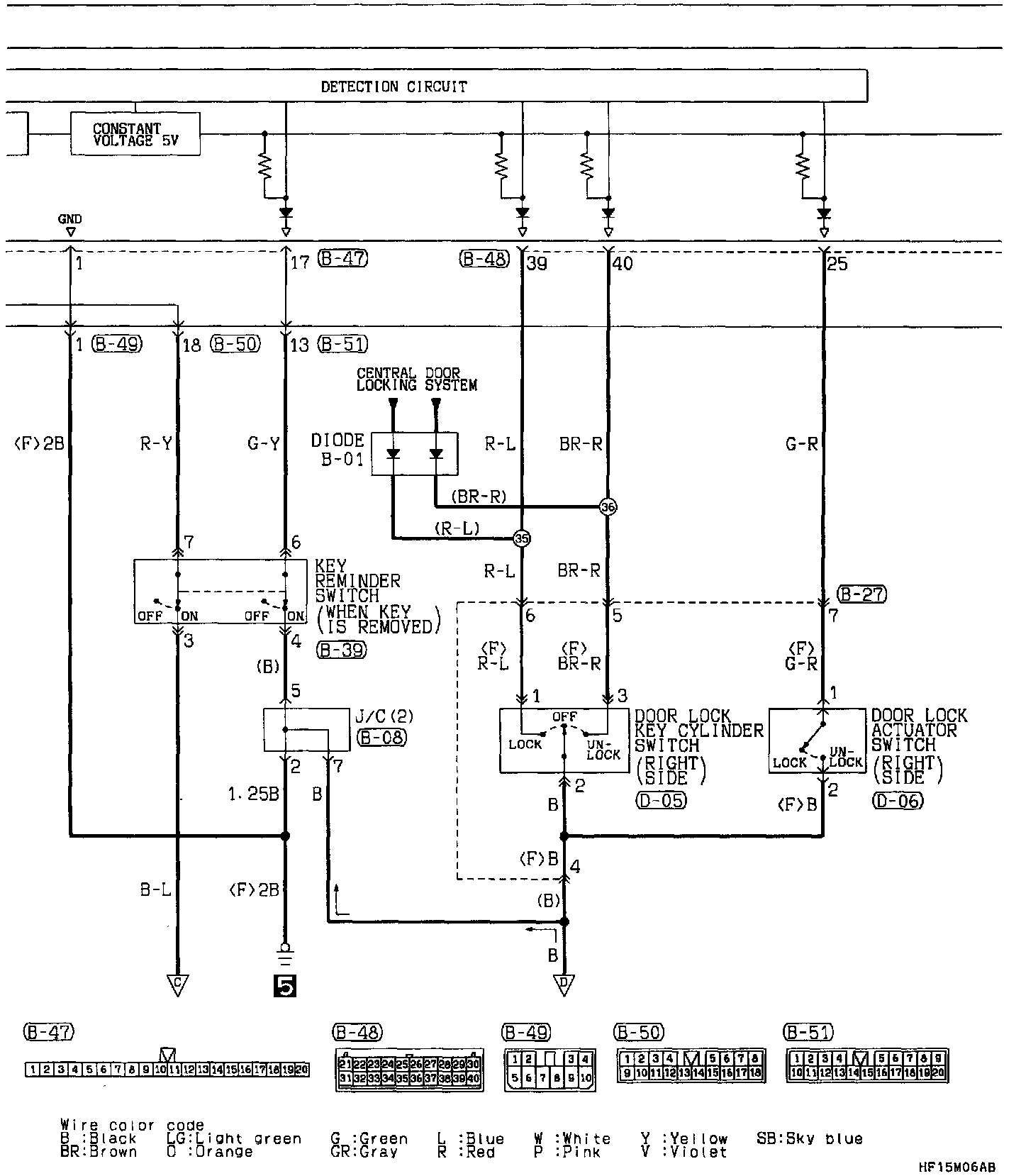

Theft Alarm System Circuit (Part 2 Of 9):




Diode
Door Lock Actuator Switch
Door Lock Key Cylinder Switch
Key Reminder Switch
J/B
- Constant Voltage 5V
- Detection Circuit
- ETACS-ECU
J/C (2)

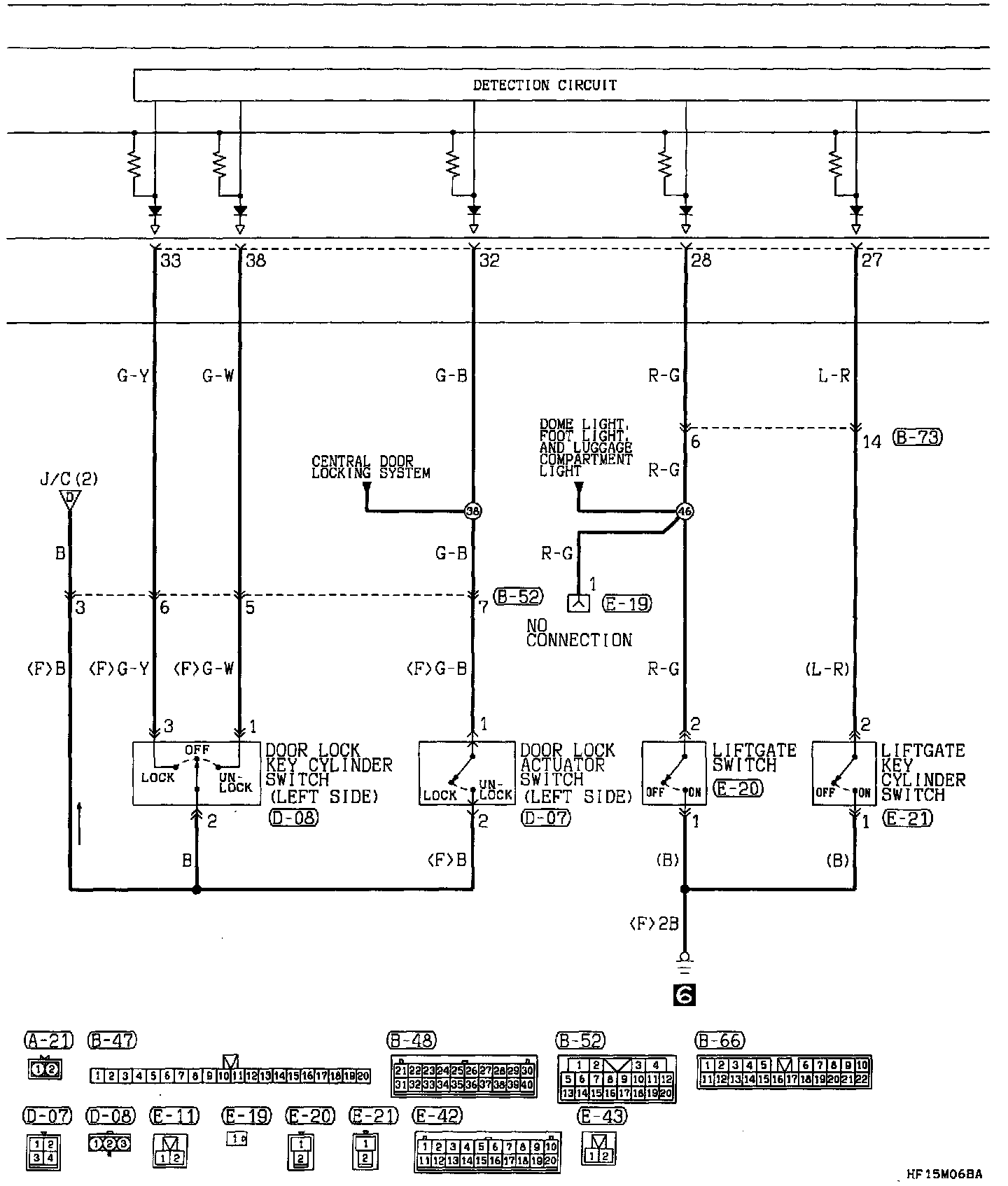

Theft Alarm System Circuit (Part 3 Of 9):




Door Lock Actuator Switch
Door Lock Key Cylinder Switch (Left Side)
J/B
- Detection Circuit
- ETACS-ECU
Liftgate Switch
Liftgate Key Cylinder Switch

Theft Alarm System Circuit (Part 4 Of 9):




Combination Meter
Door Switch (Left & Right Side)
Hood Switch
J/B
- Detection Circuit
- ETACS-ECU
- Timer Circuit
Receiver
Transmitter

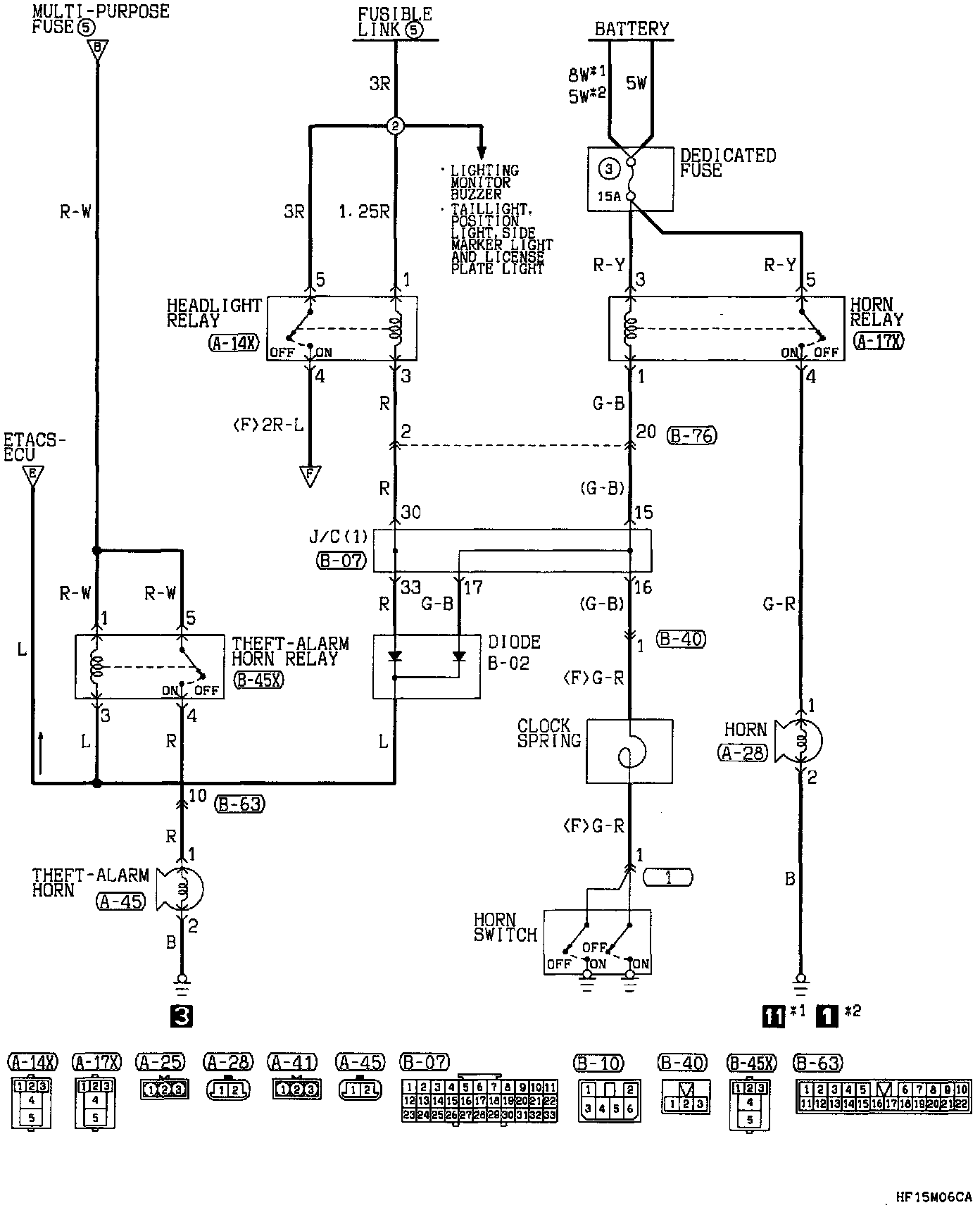

Theft Alarm System Circuit (Part 5 Of 9):




Clock Spring
Dedicated Fuse
Headlight Relay
Horn
Horn Relay
Horn Switch
Theft-Alarm Horn
Theft-Alarm Relay

Theft Alarm System Circuit (Part 6 Of 9):




Column Switch (Dimmer Switch)
Headlight (Left and Right Side)

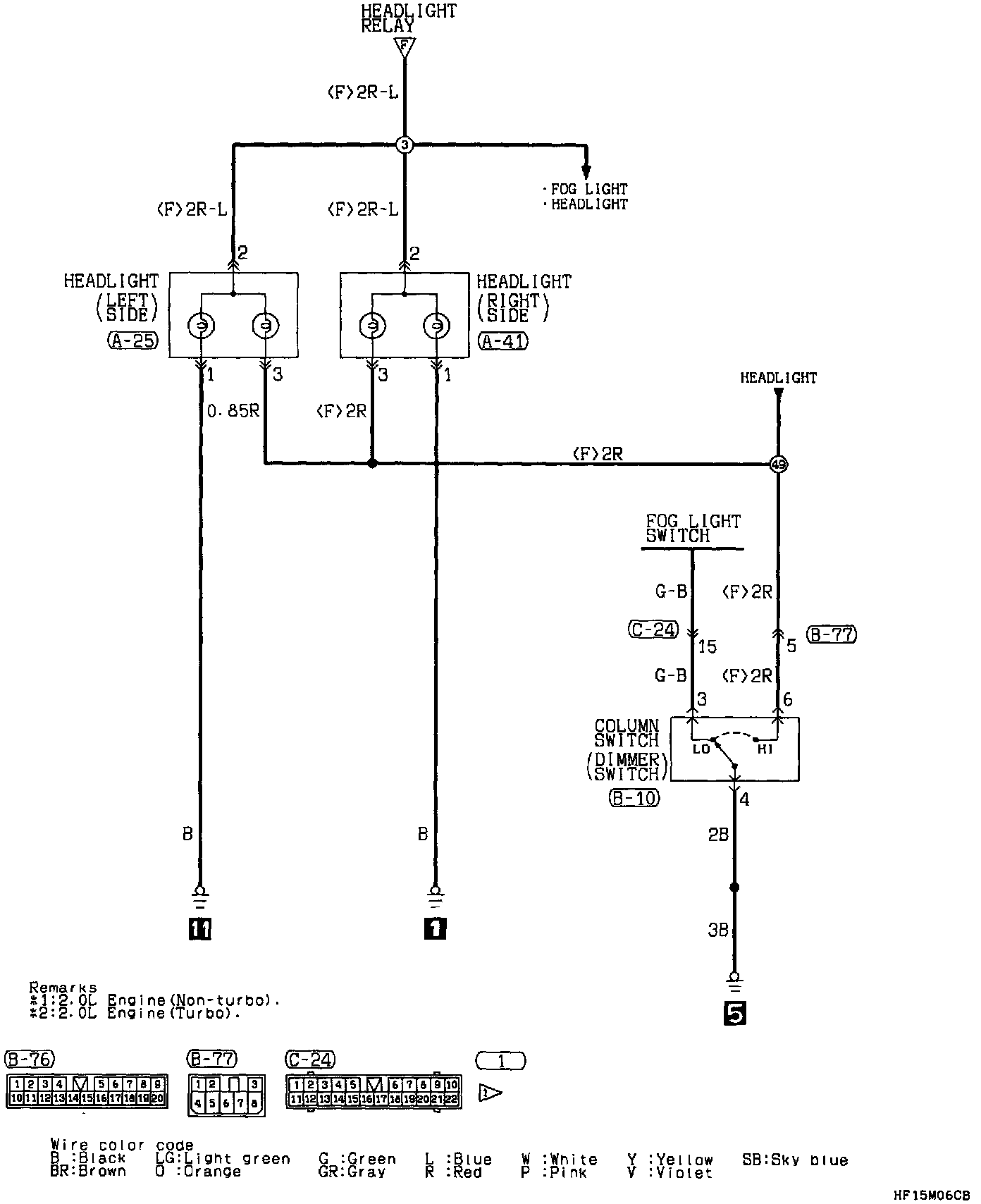

Theft Alarm System Circuit (Part 7 Of 9):




Clutch Pedal Position Sensor
ETACS-ECU
- Drive Circuit
J/C (1, 2)
Starter Motor
Starter Relay
Theft Alarm Starter Relay

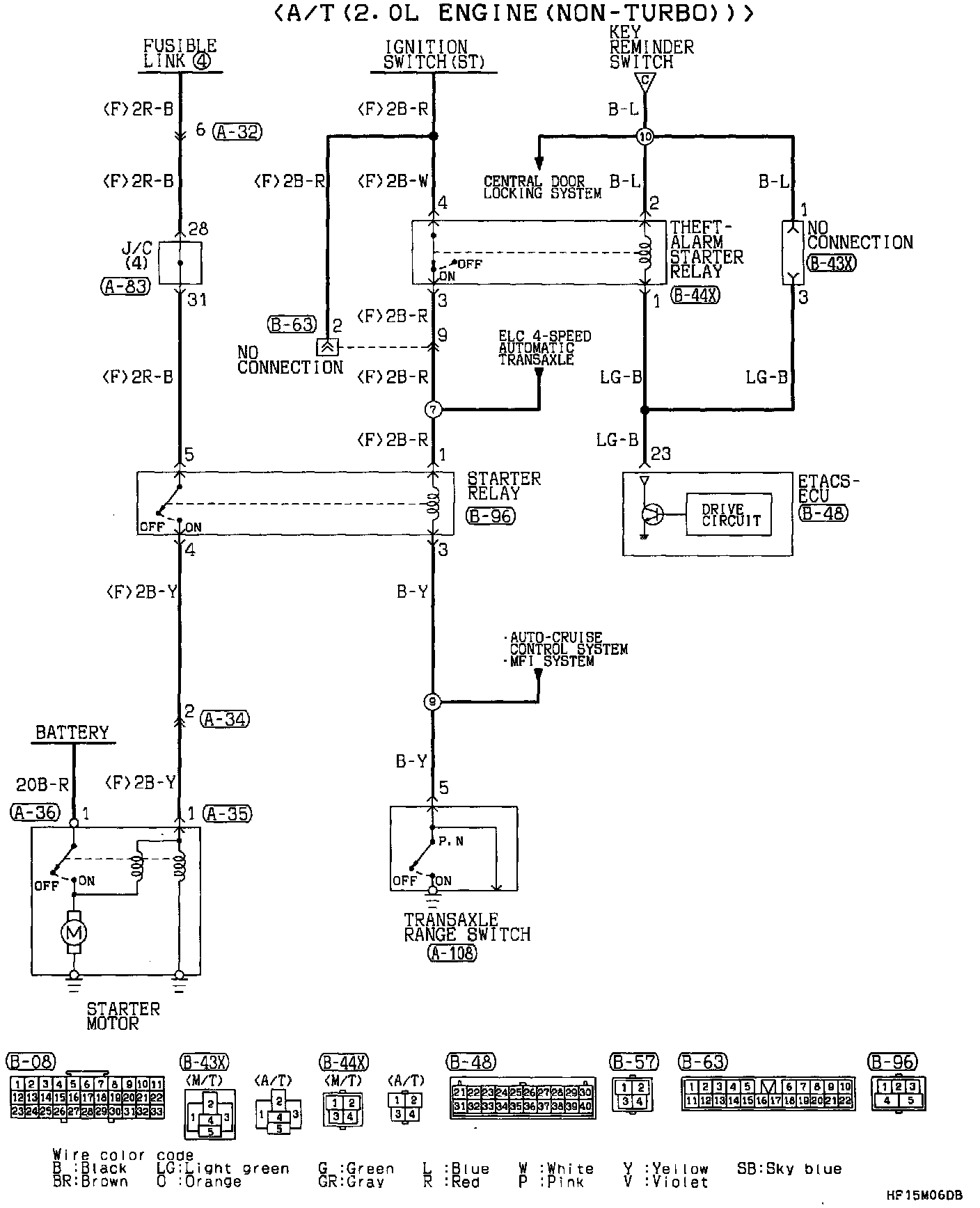

Theft Alarm System Circuit (Part 8 Of 9):




ETACS-ECU
J/C (4)
Starter Motor
Starter Relay
Theft-Alarm Starter Relay
Transaxle Range Switch

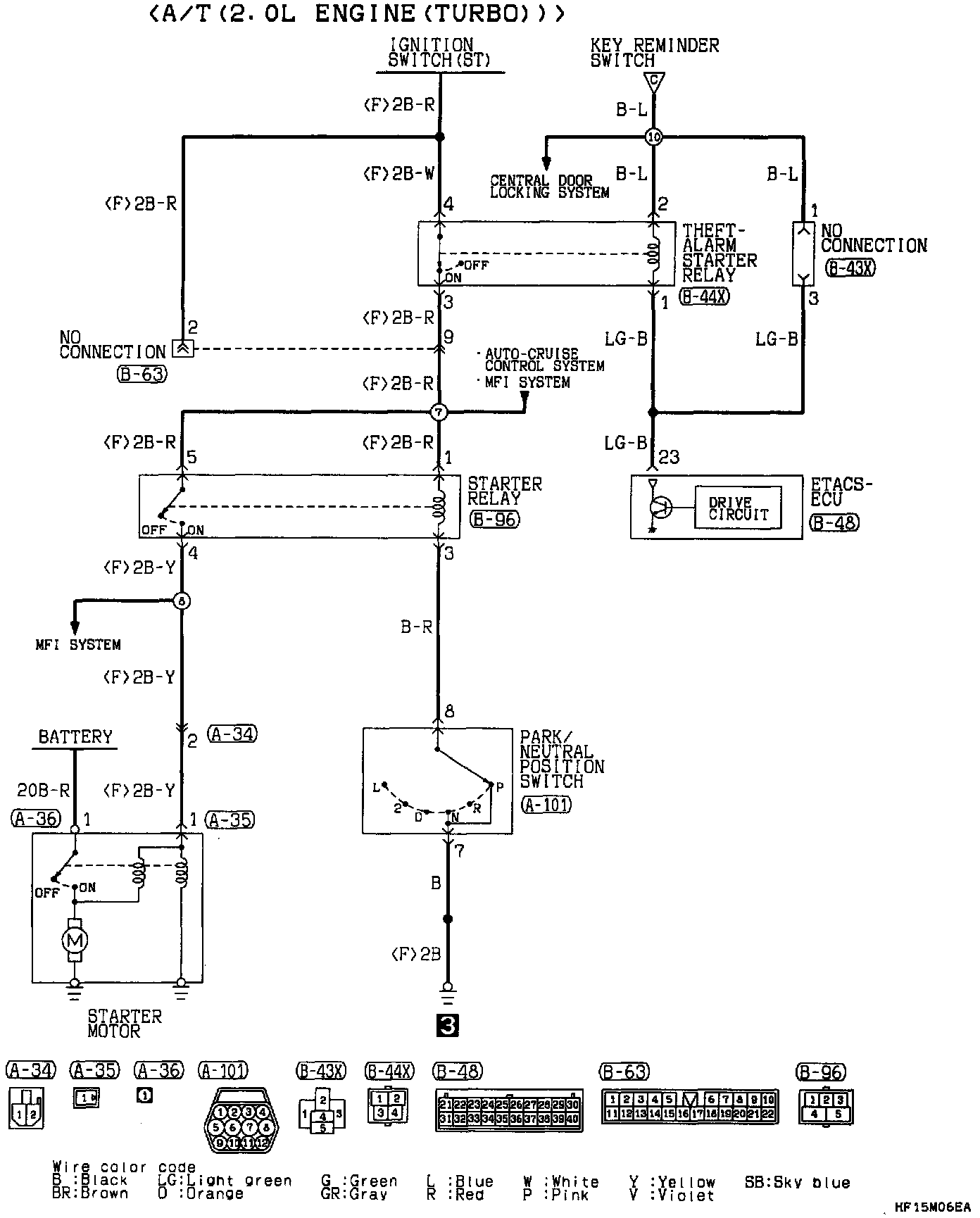

Theft Alarm System Circuit (Part 9 Of 9):




ETACS-ECU
Park/Neutral Position Switch
Starter Motor
Starter Relay
Theft-Alarm Starter Relay
