Replacing Parking Brake Lever Assembly
Replacing Parking Brake LeverRemove centre console.
Remove centre console mounting.

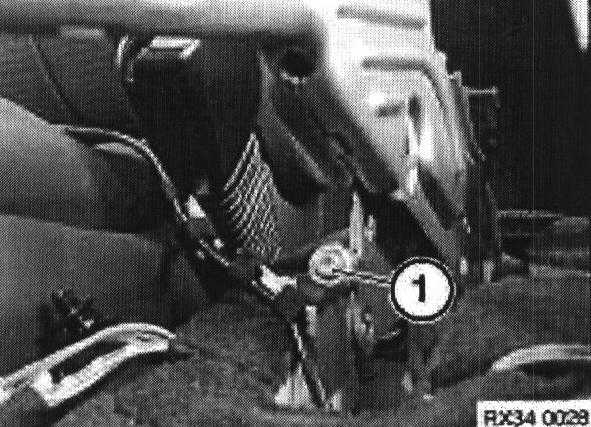

Slacken handbrake cable adjuster nut (1).

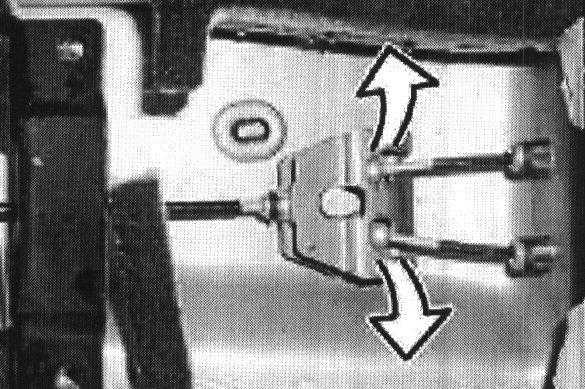

Disconnect ends of handbrake Bowden cable from compensator.

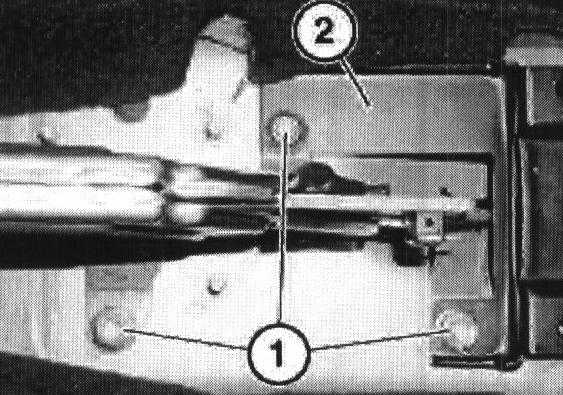

Remove bolts securing handbrake to body (1).
Tightening torque:
- Handbrake lever to body M8 25 Nm
Remove bracket (2).
Disconnect harness connection to handbrake switch.
Install Hint:
Refer to adjusting handbrake.
