Connecting Rod, Engine
Connecting RodRod-to-pin clearance
Standard 0.004 - 0.0175 mm (0.000157 - 0.00689 in.)
Service limit 0.35 mm (0.001378 in.)
Pin bore diameter 21.9985 - 22.0025 mm (0.866081 - 0.866238 in.)
Length (center-to-center) 150.7 mm (5.933 in.)
Maximum allowed bend 0.038 per 25 mm (0.00150 per 0.9843 in.)
Maximum allowed twist 0.050 per 25 mm (0.00197 per 0.9843 in.)
Bearing bore diameter 56.866 - 56.886 mm (2.23881 - 2.23960 in.)
Rod bearing-to-crankshaft clearance - desired and allowable 0.027 - 0.069 mm (0.0010629 - 0.0027165 in.)
Side clearance (assembled to crank)
Standard 0.15 - 0.45 mm (0.00591 - 0.01772 in.)
Service limit 0.50 mm (0.01969 in.) max.

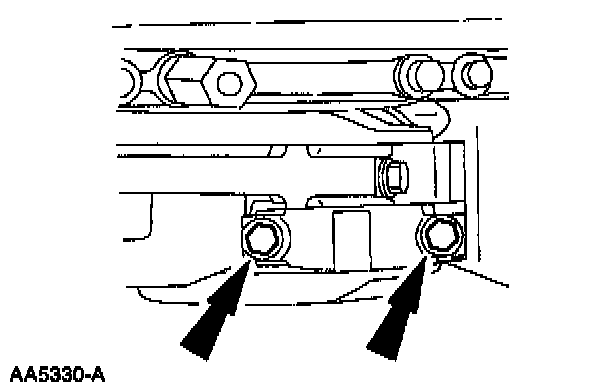

Connecting rod bearing caps and bolts (torque-to-yield)
- Tighten to 25 Nm (18 ft. lbs.)
- Tighten to 45 Nm (33 ft. lbs.)
- Tighten an additional 90 degrees
