Test E: Electronic Pressure Control (EPC) Solenoid

PINPOINT TEST E: ELECTRONIC PRESSURE CONTROL (EPC) SOLENOID

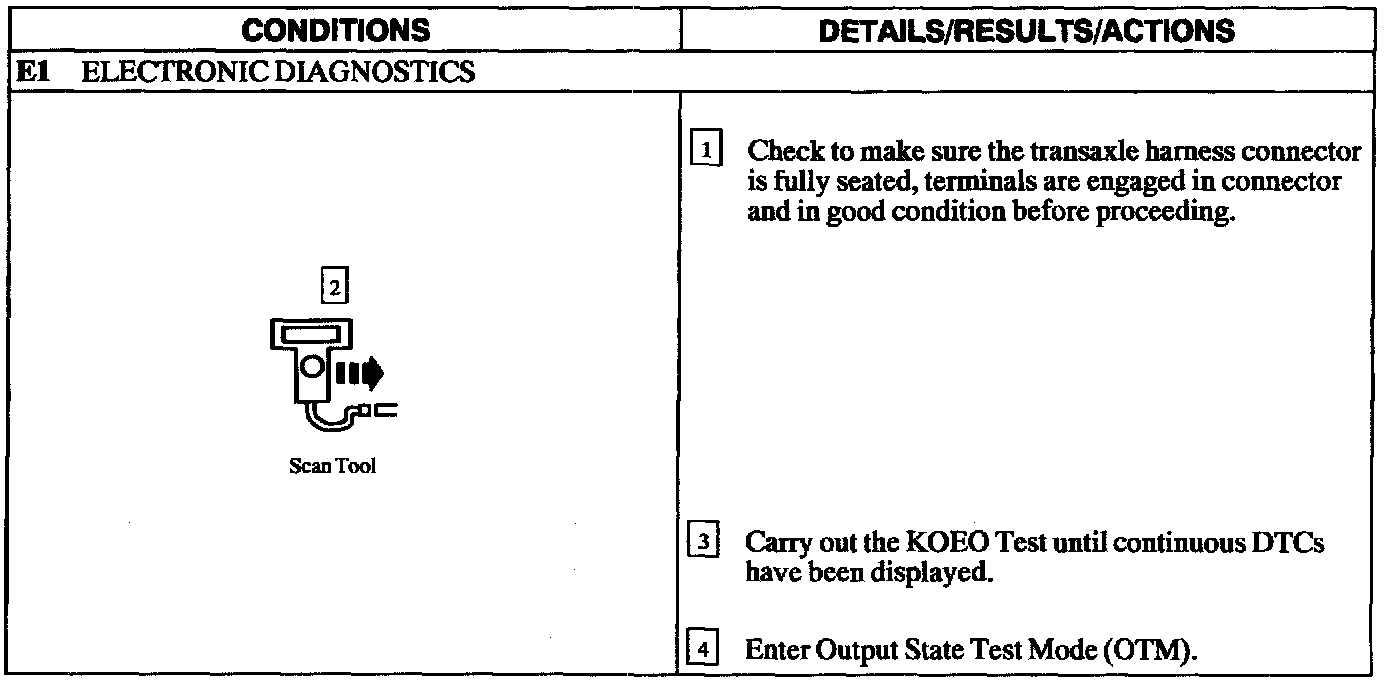

E1

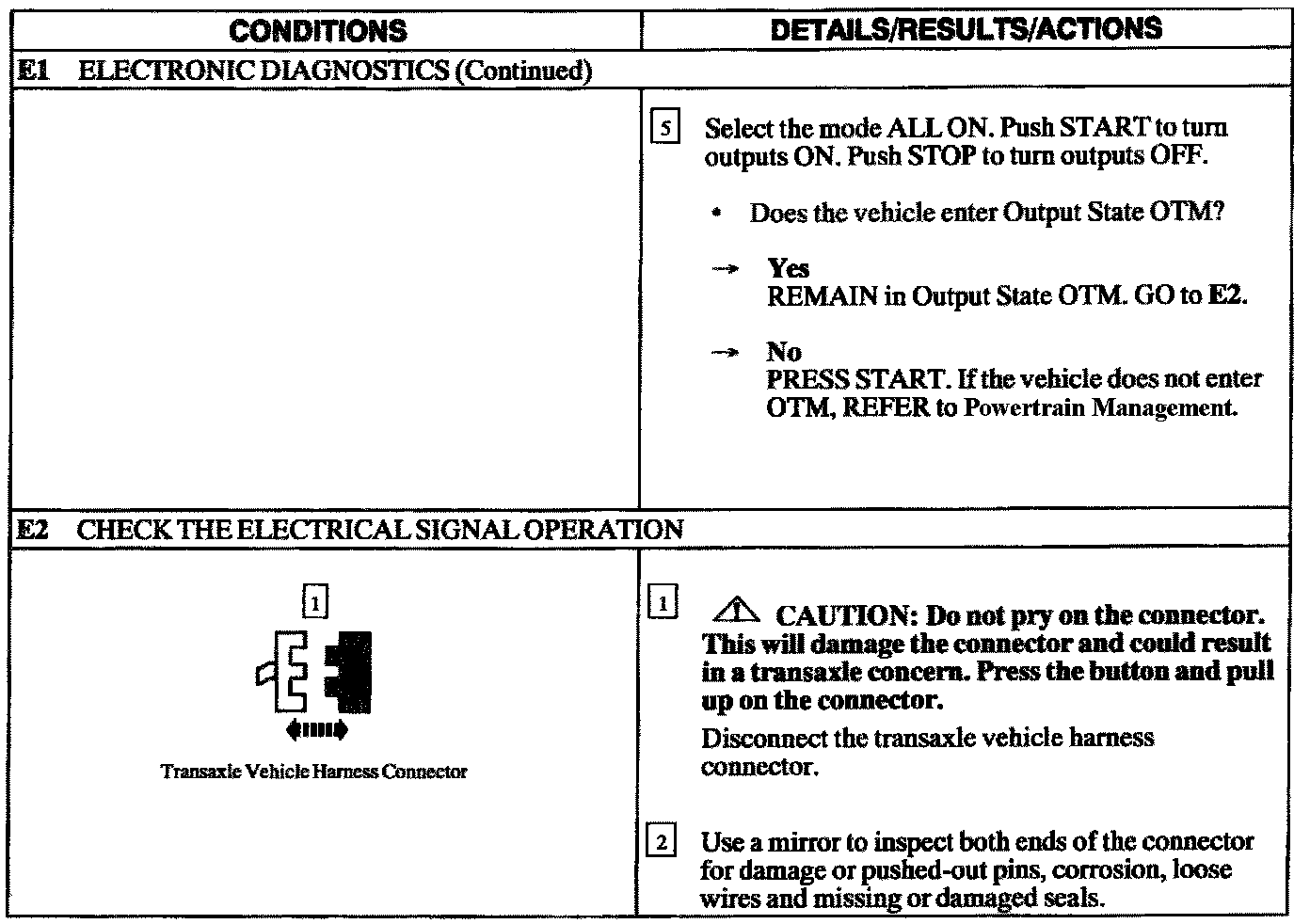

E1 - E2





E2 - E3





E3 - E4

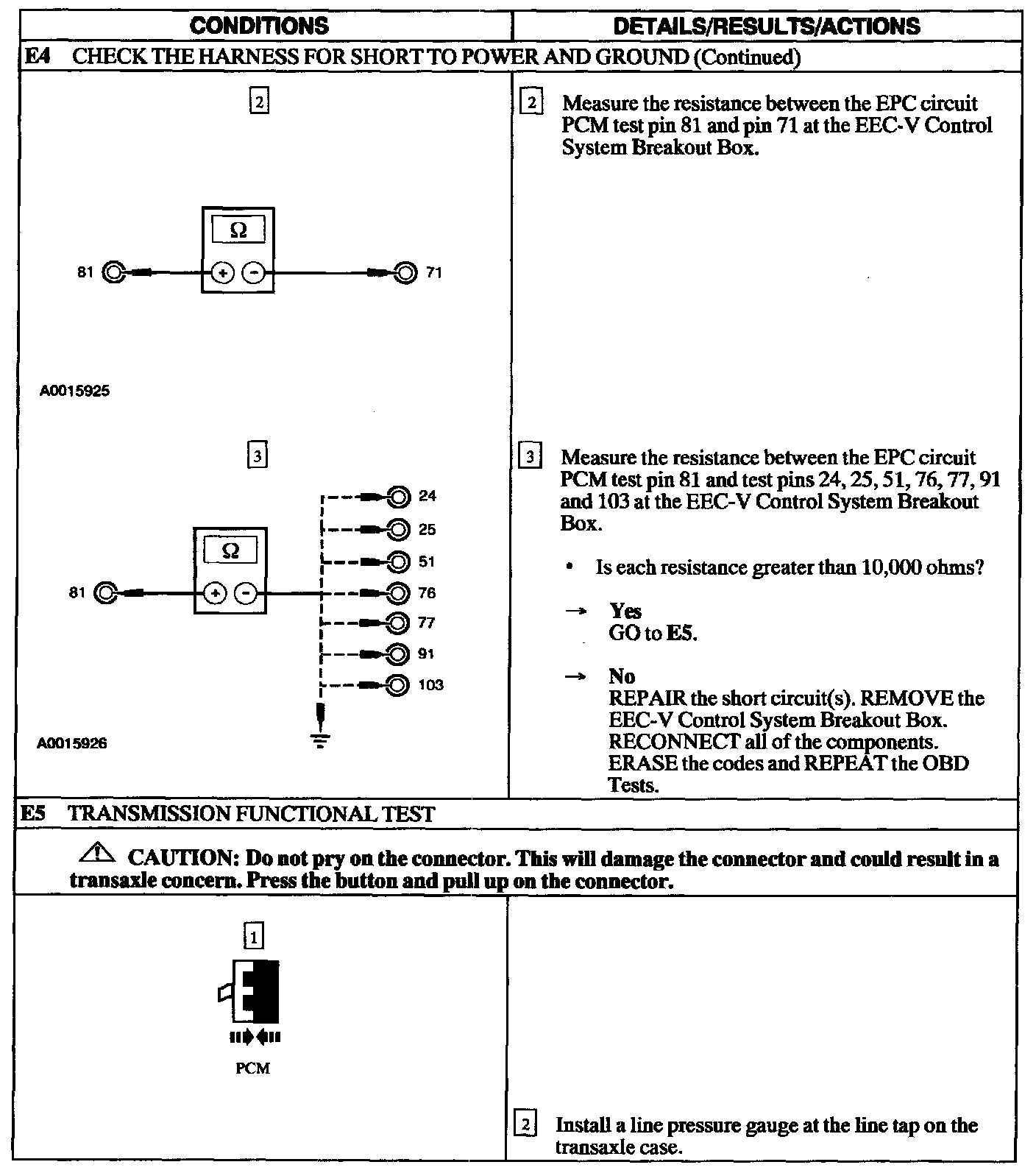

E4 - E5

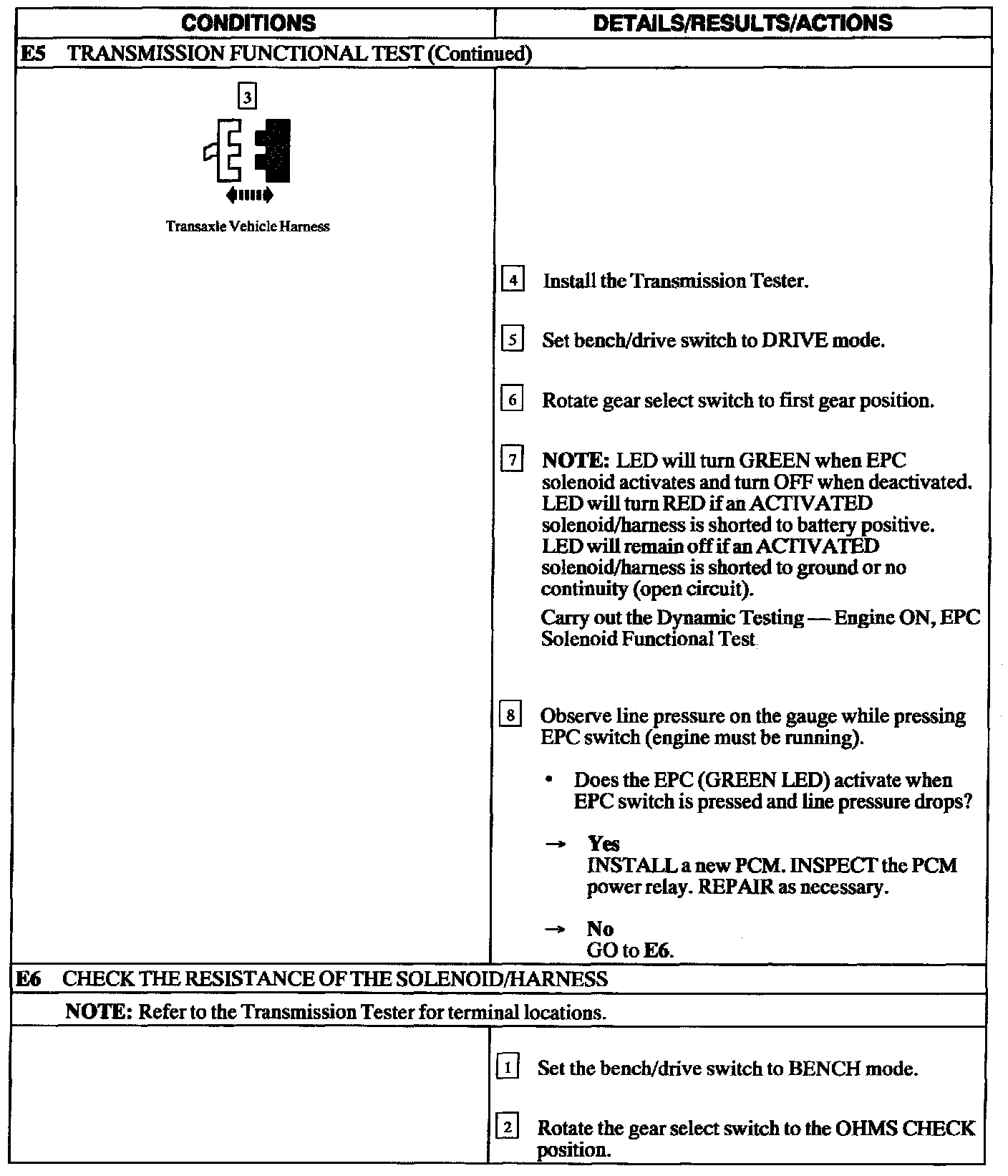

E5 - E6

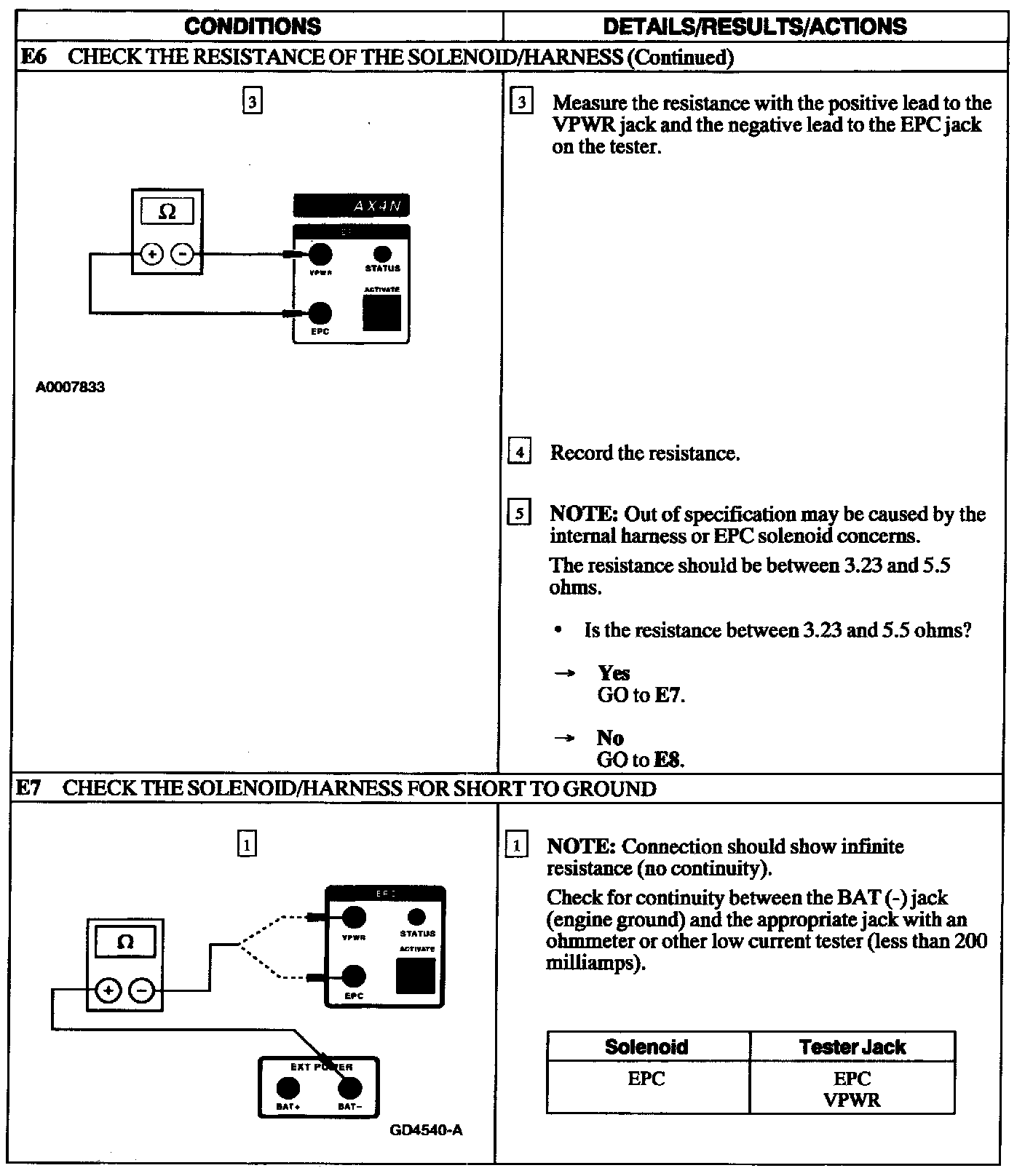

E6 - E7

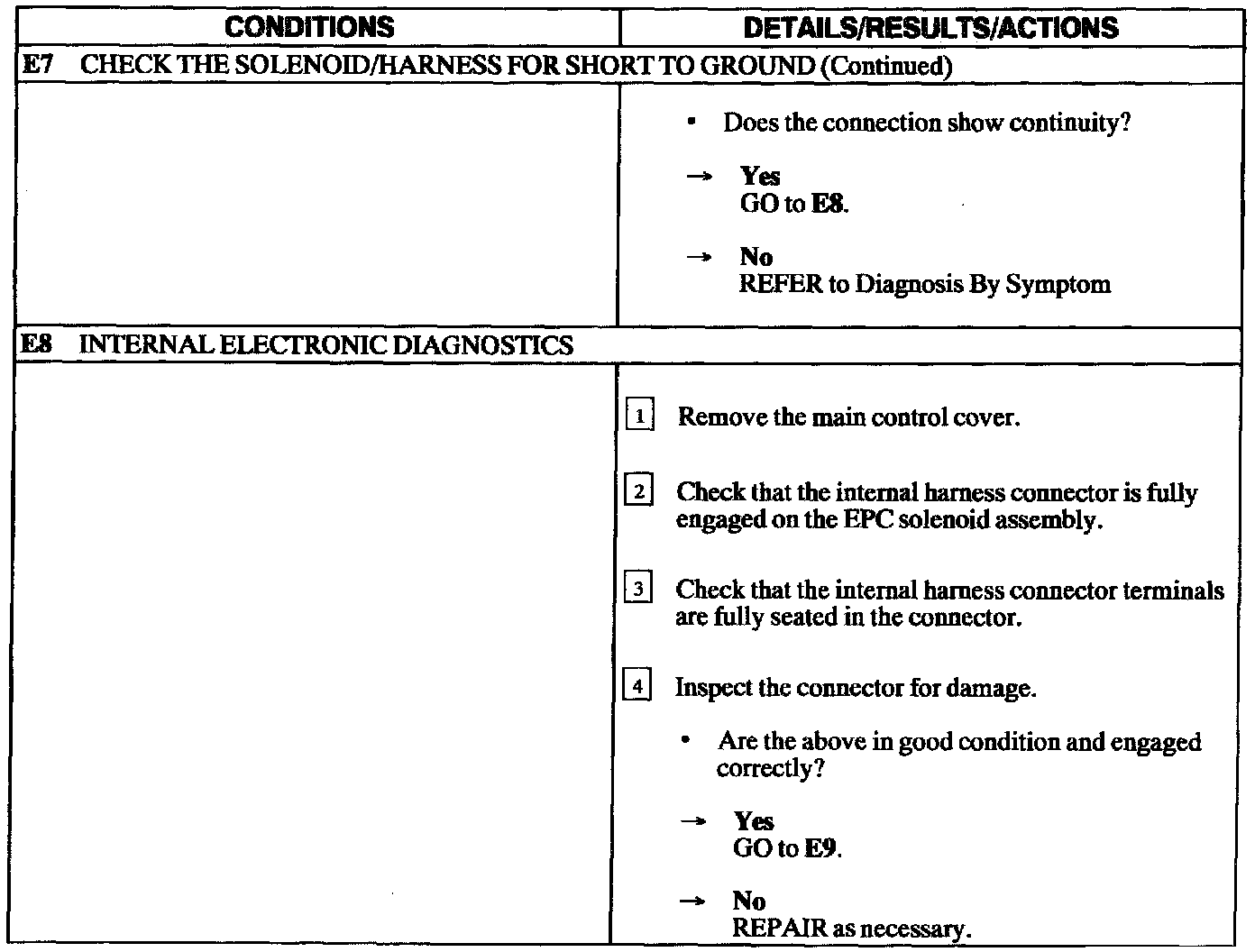

E7 - E8

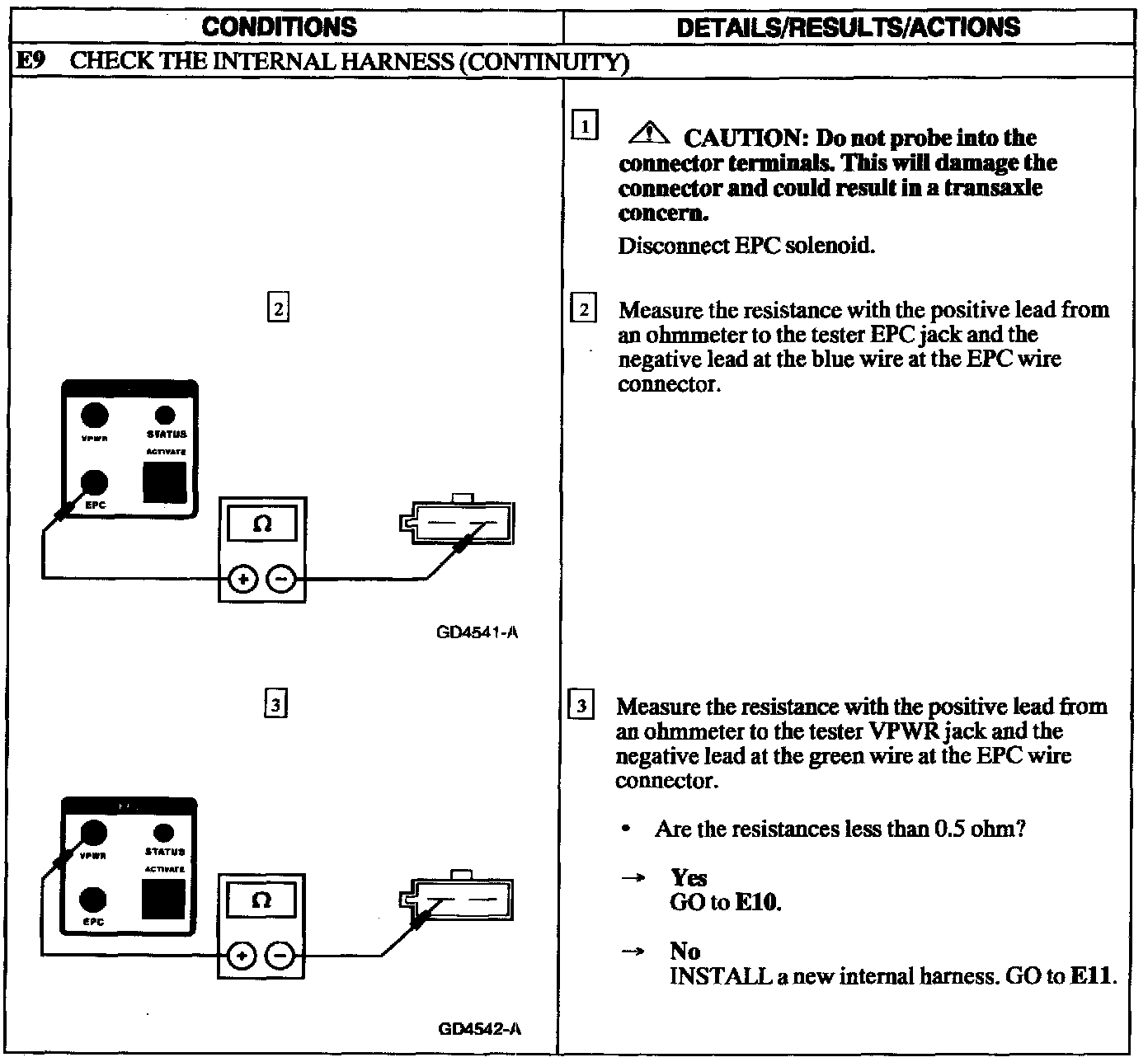

E9

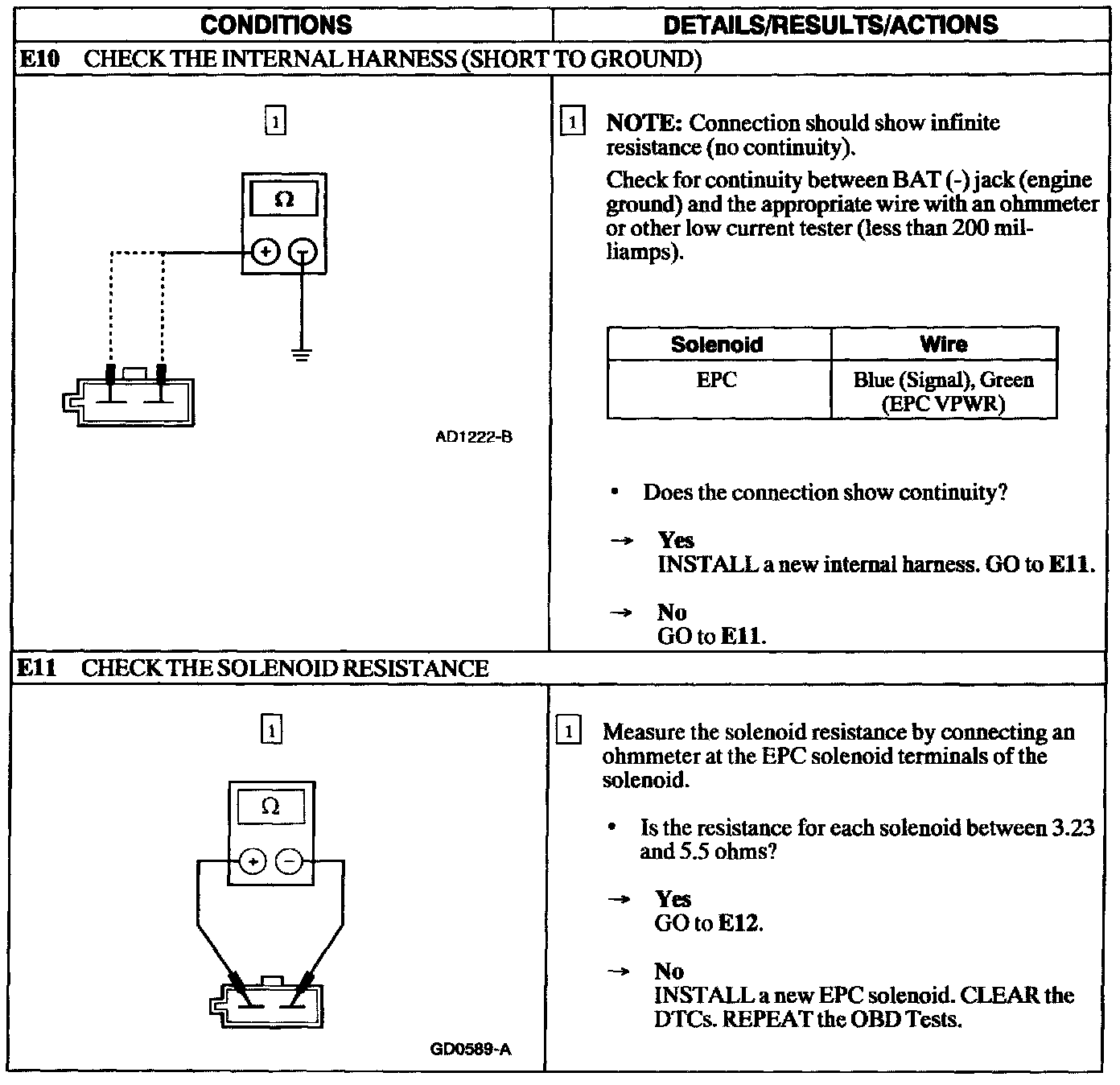

E10 - E11

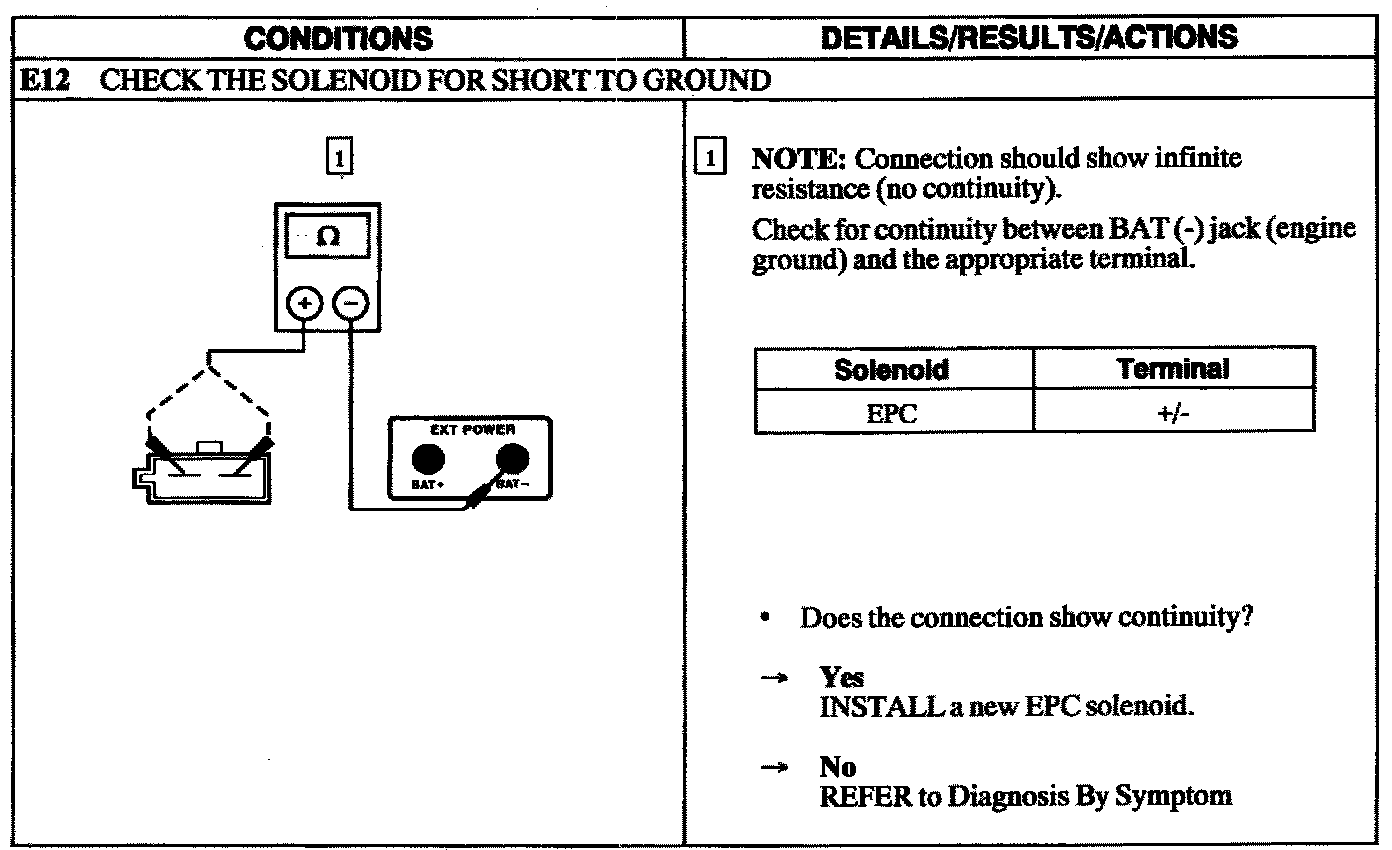

E12

NOTE: Refer to the Transaxle Vehicle Harness Connector illustration.

NOTE: Refer to the Transaxle Internal Harness Connector illustration.
