Anti-Theft-Active

DETAILED DIAGRAMS

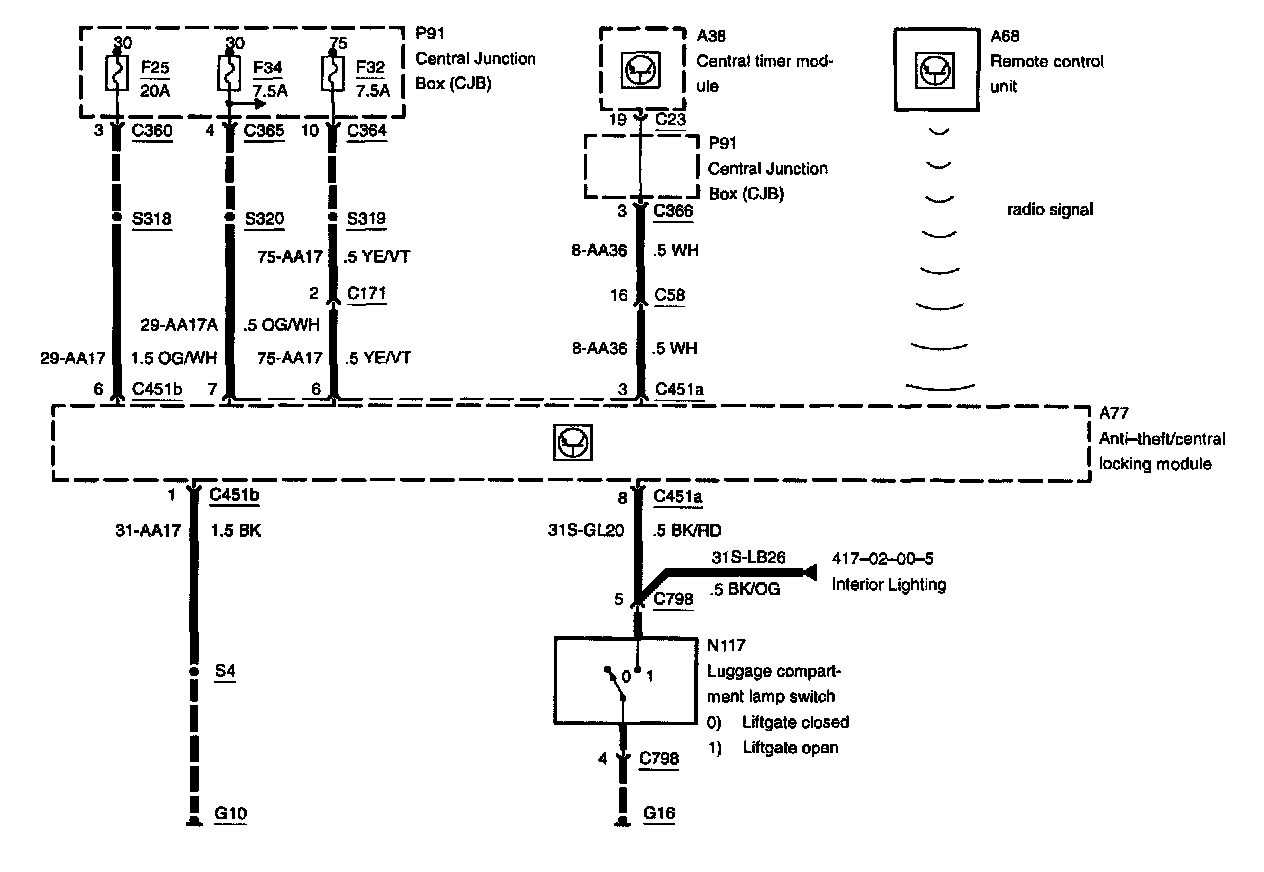

Diagram 419-01a-00-1:






Anti-Theft Central Locking Module
Central Junction Box
Central Timer Module
Fuse F25
Fuse F32
Fuse F34

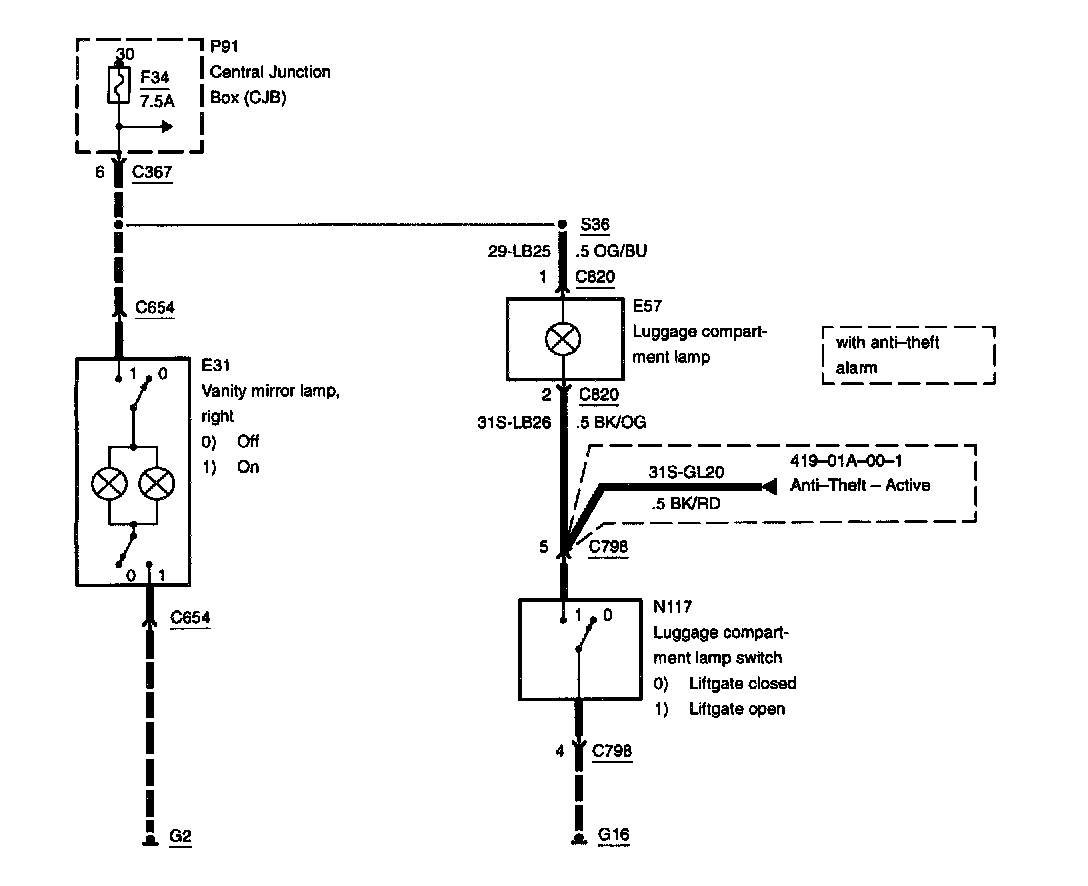

Luggage Compartment Lamp Switch
Remote Control Unit

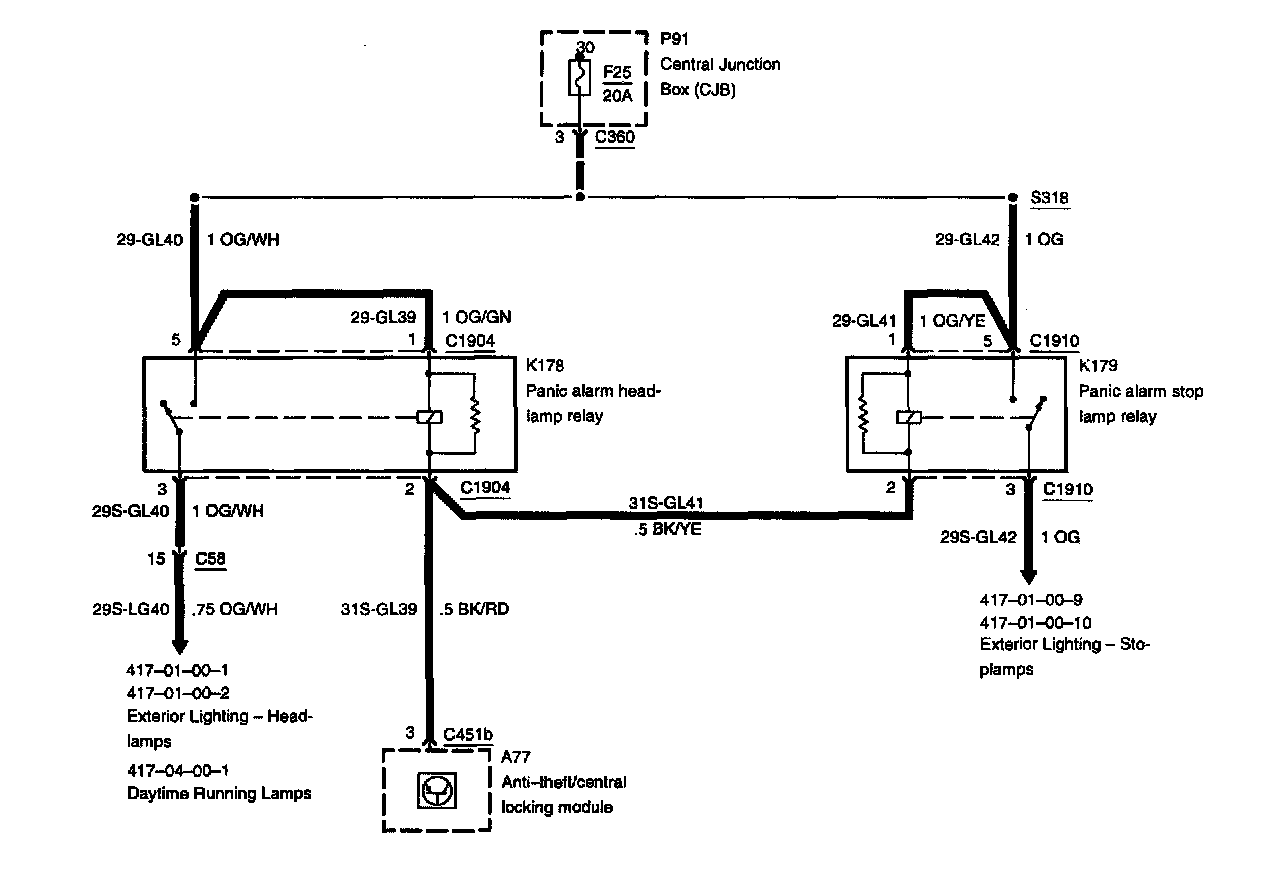

Diagram 419-01a-00-2:






Anti-Theft Central Locking Module
Central Junction Box
Fuse F25

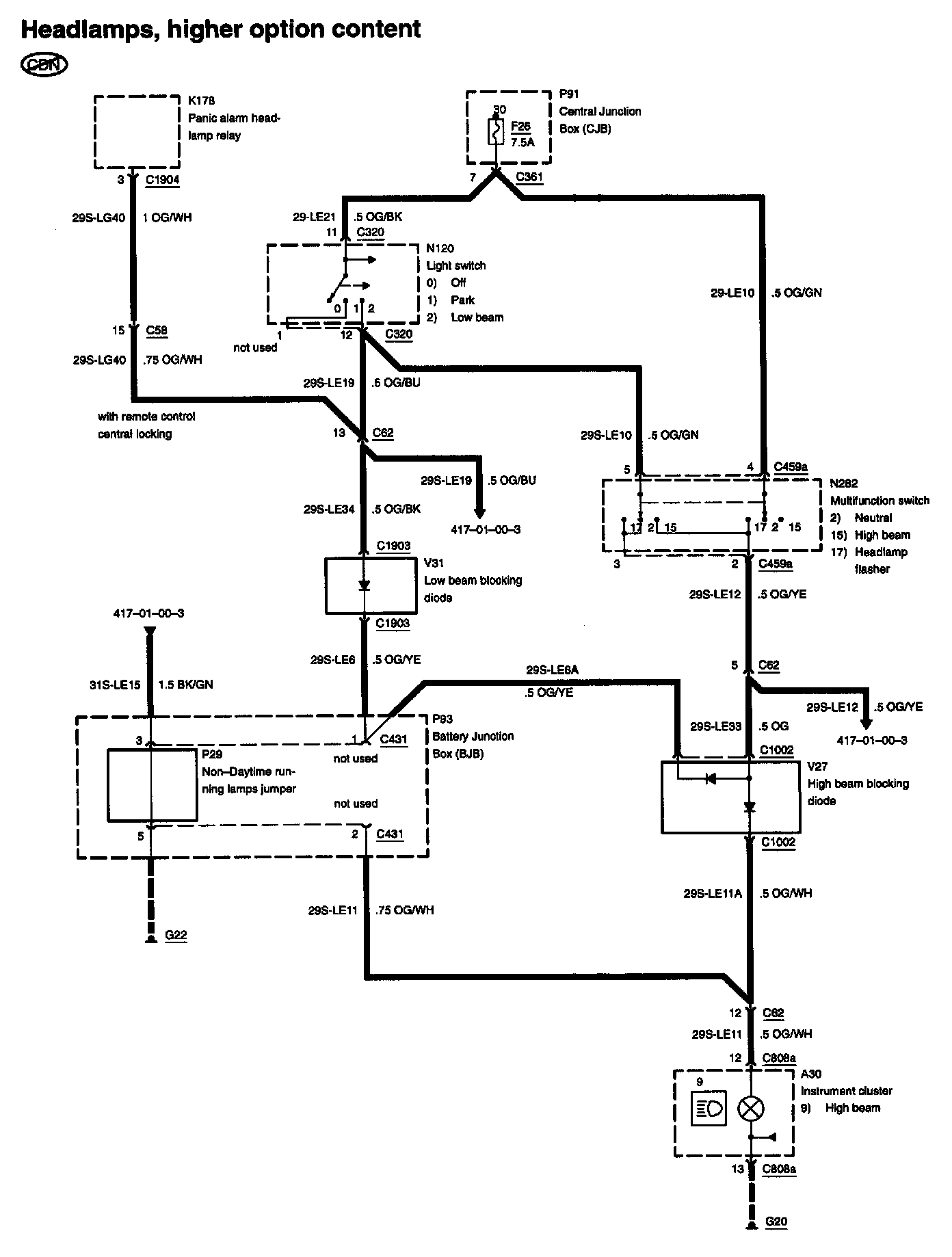

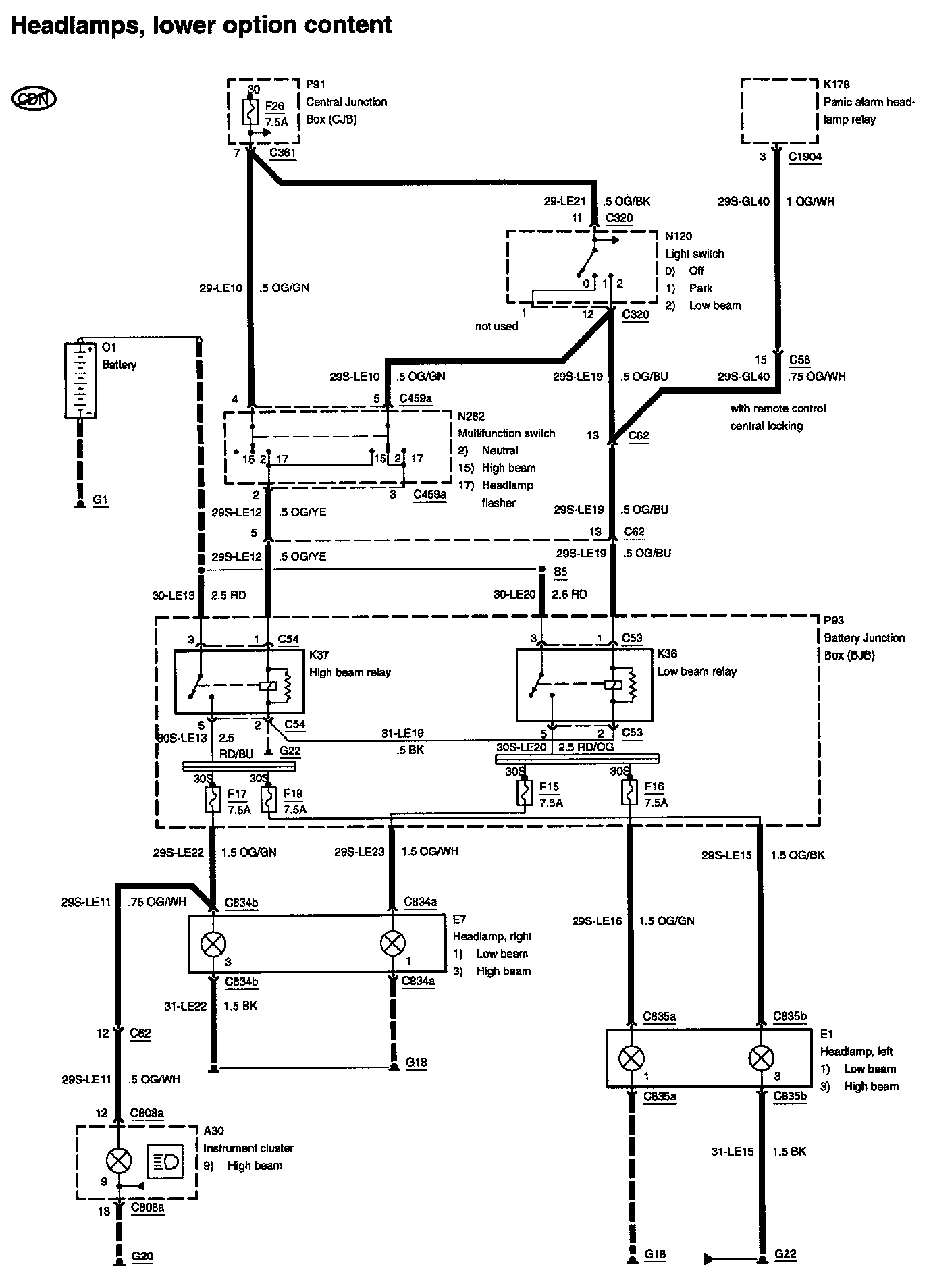

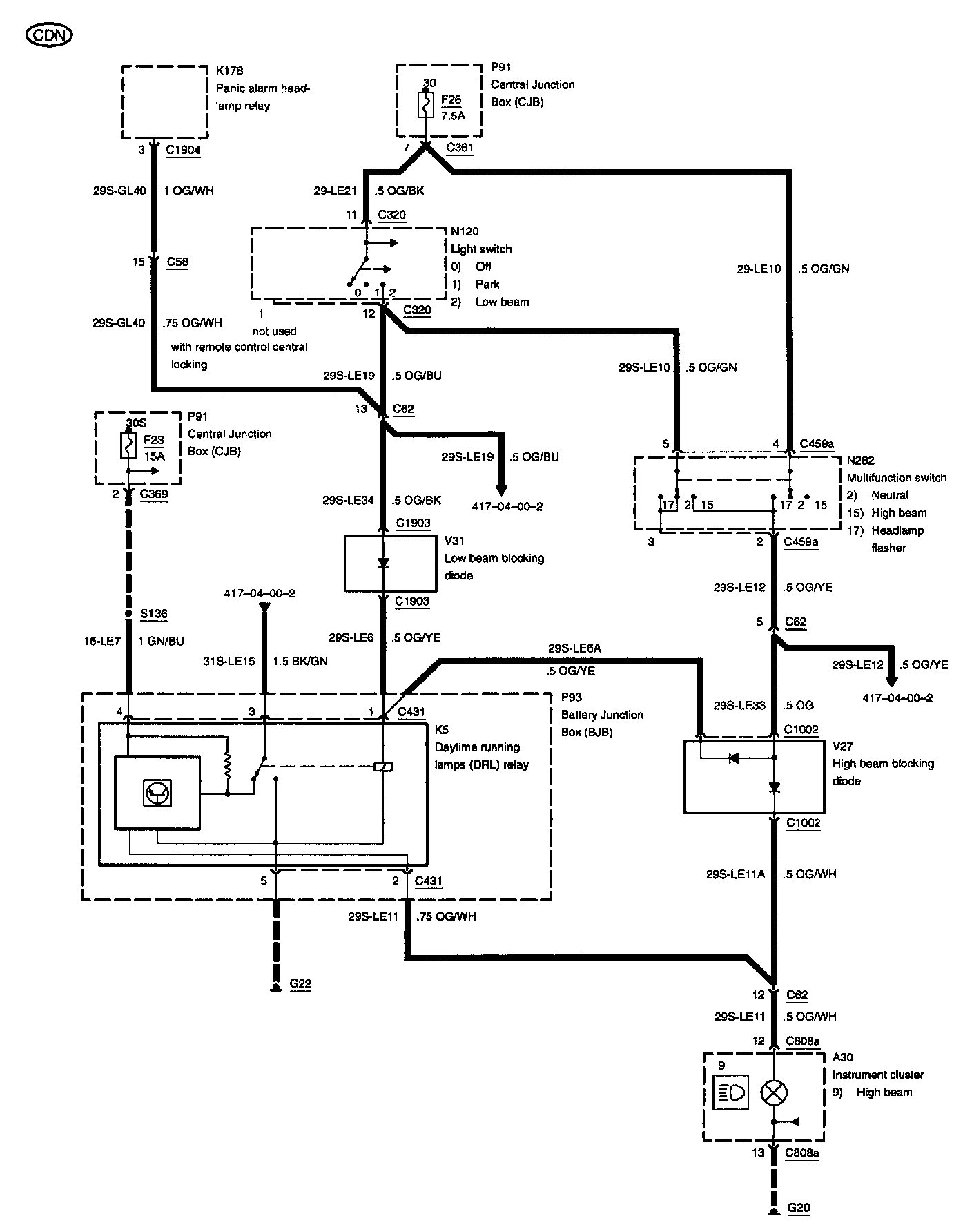

Panic Alarm Headlamp Relay

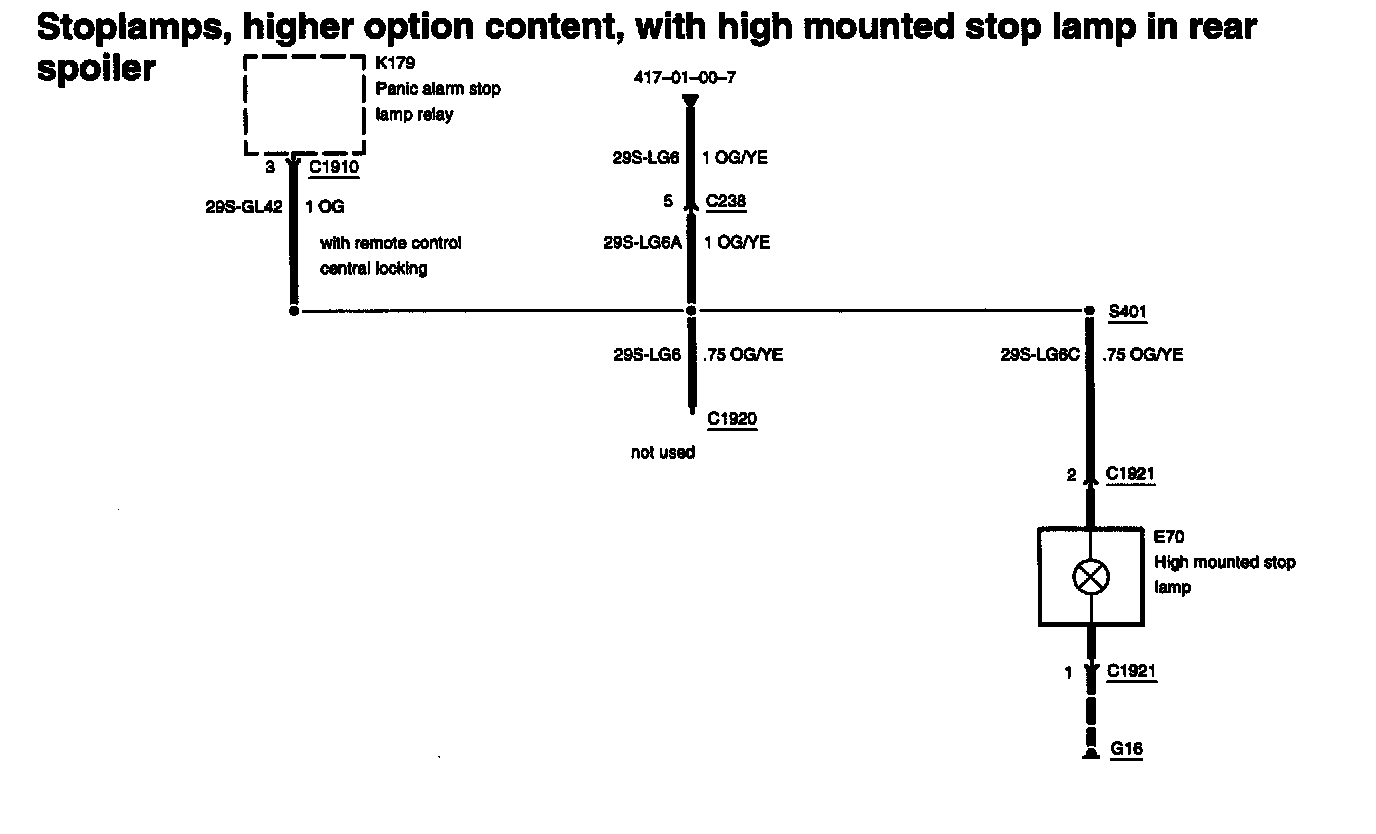

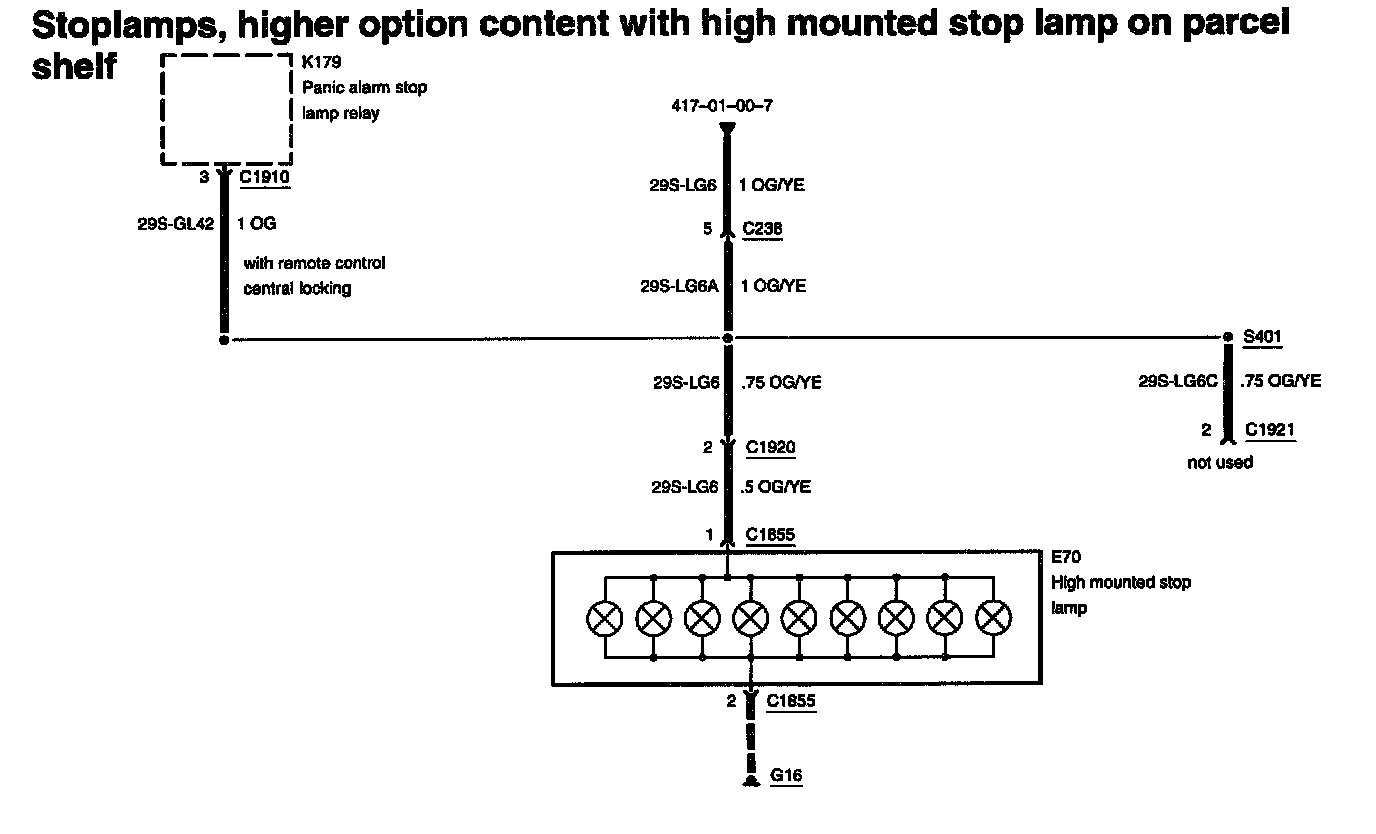

Panic Alarm Stop Lamp Relay

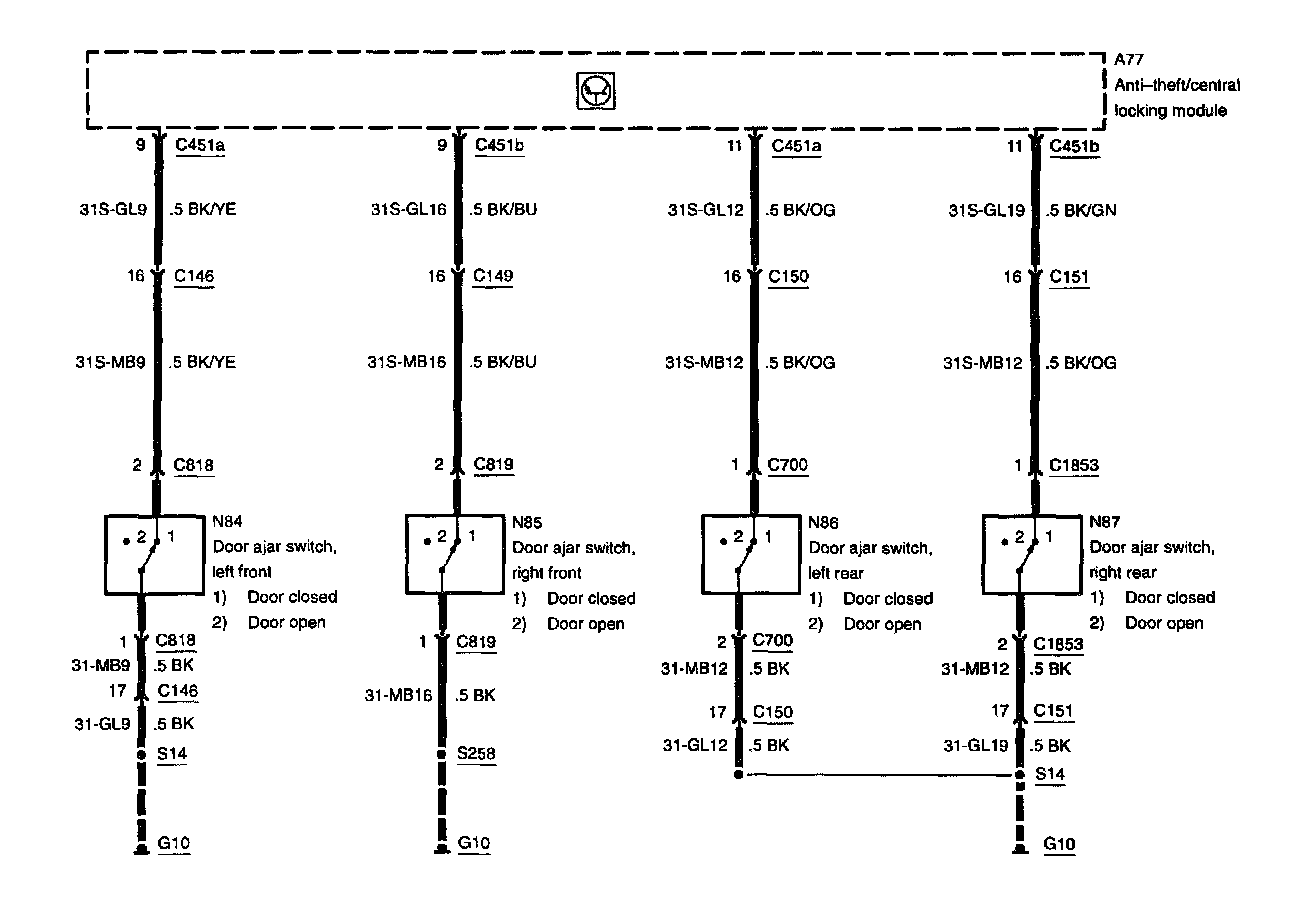

Diagram 419-01a-00-3:






Anti-Theft Central Locking Module
Door Ajar Switch, Left Front
Door Ajar Switch ,LH Rear
Door Ajar Switch, Right Front
Door Ajar Switch, RH Rear

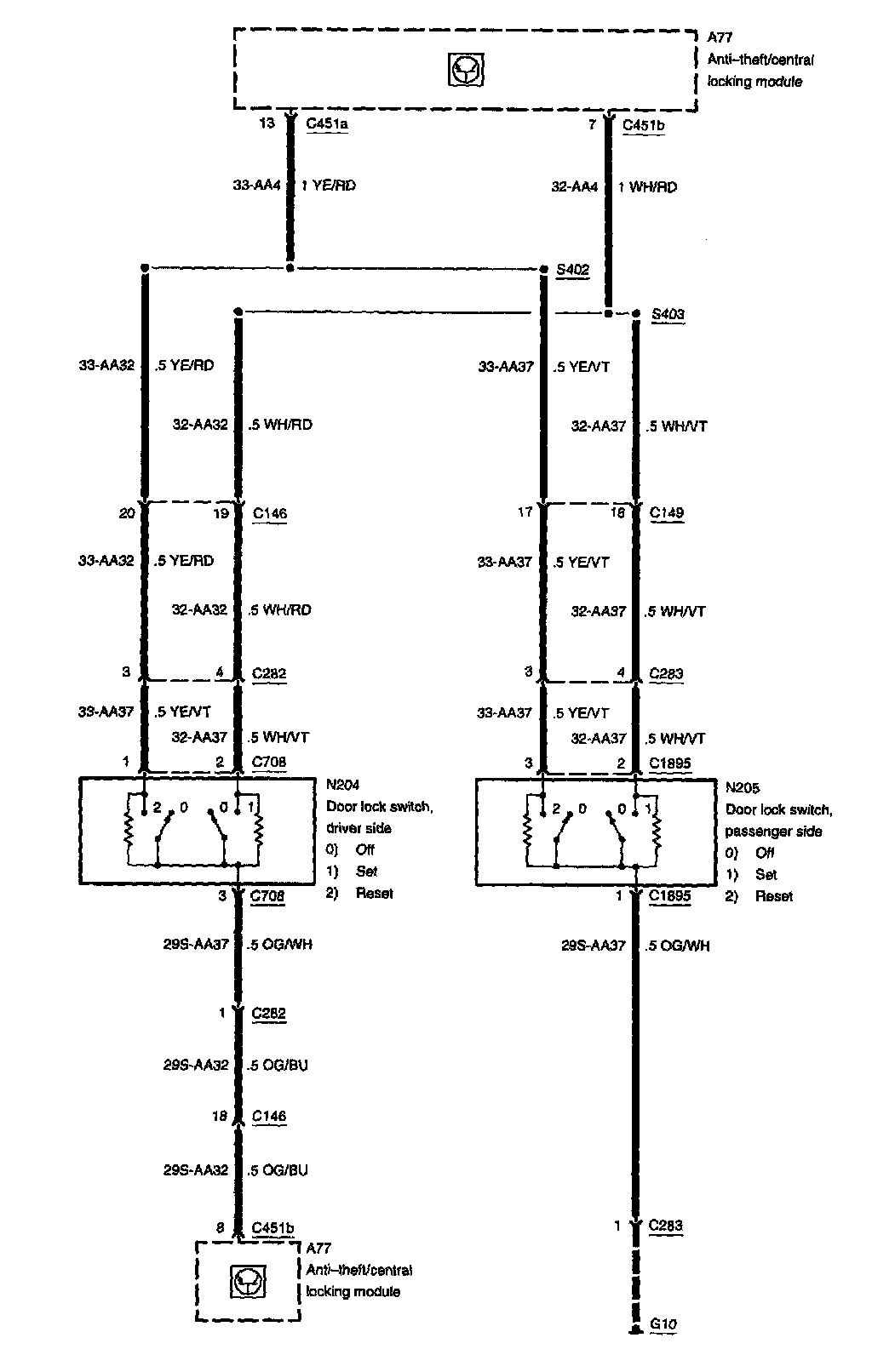

Diagram 419-01a-00-4:






Anti-Theft Central Locking Module
Door Lock Switch, Driver Side
Door Lock Switch, Passenger Side

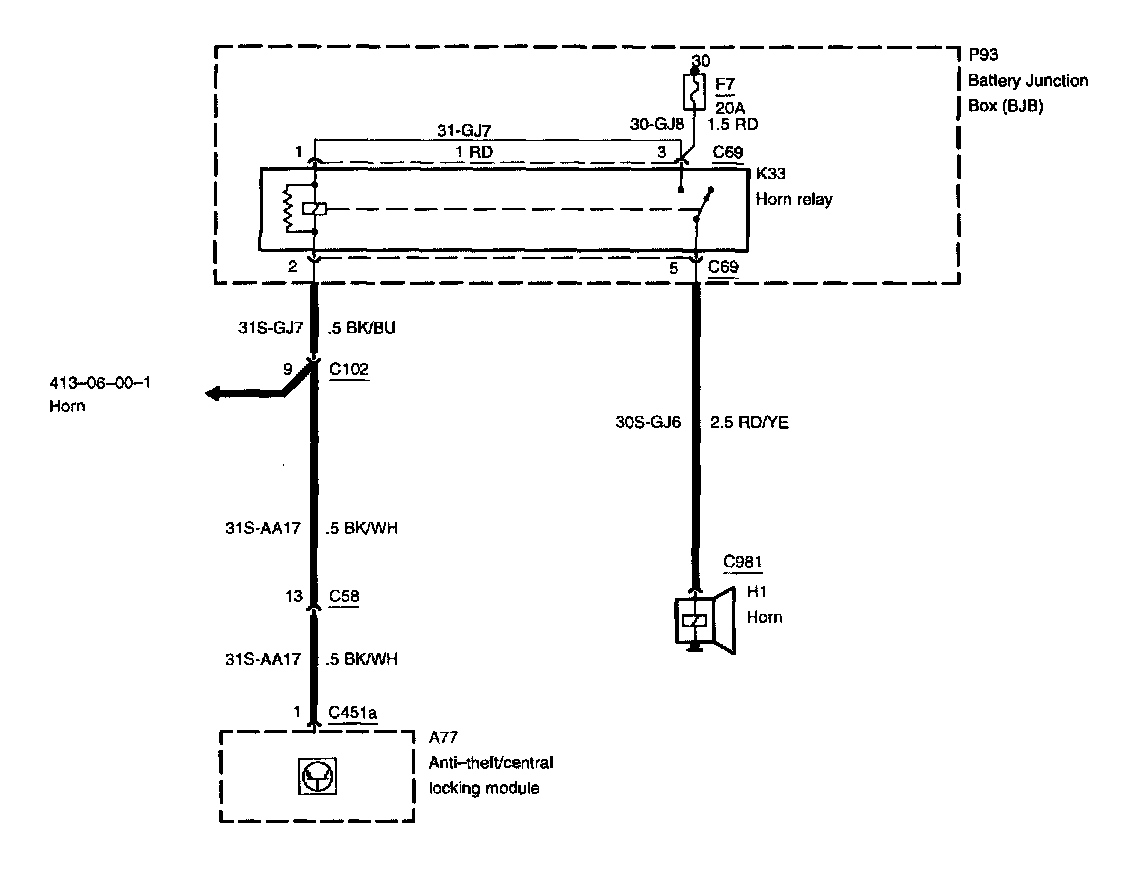

Diagram 419-01a-00-5:






Anti-Theft Central Locking Module
Battery Junction Box
Fuse F7
Horn

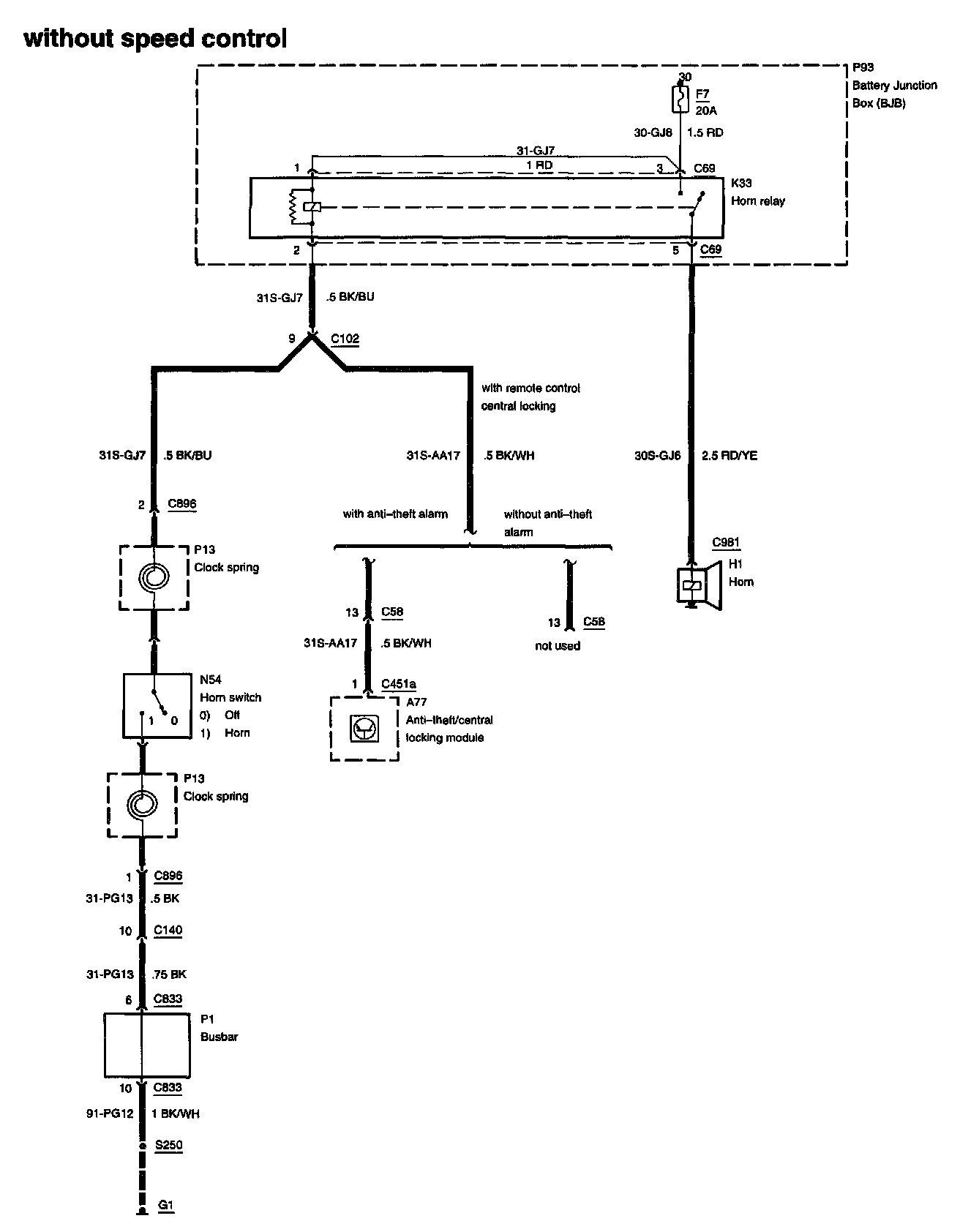

Horn Relay

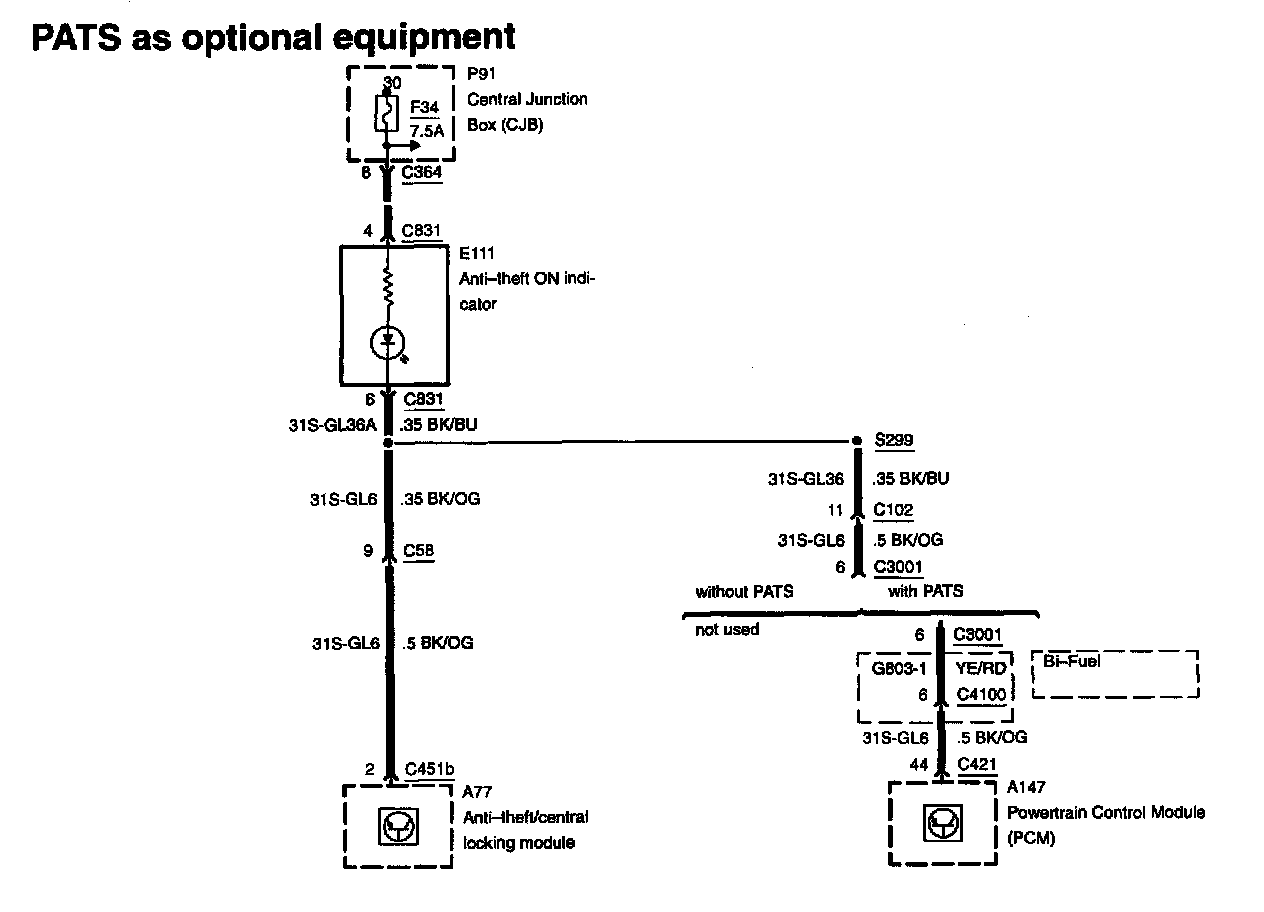

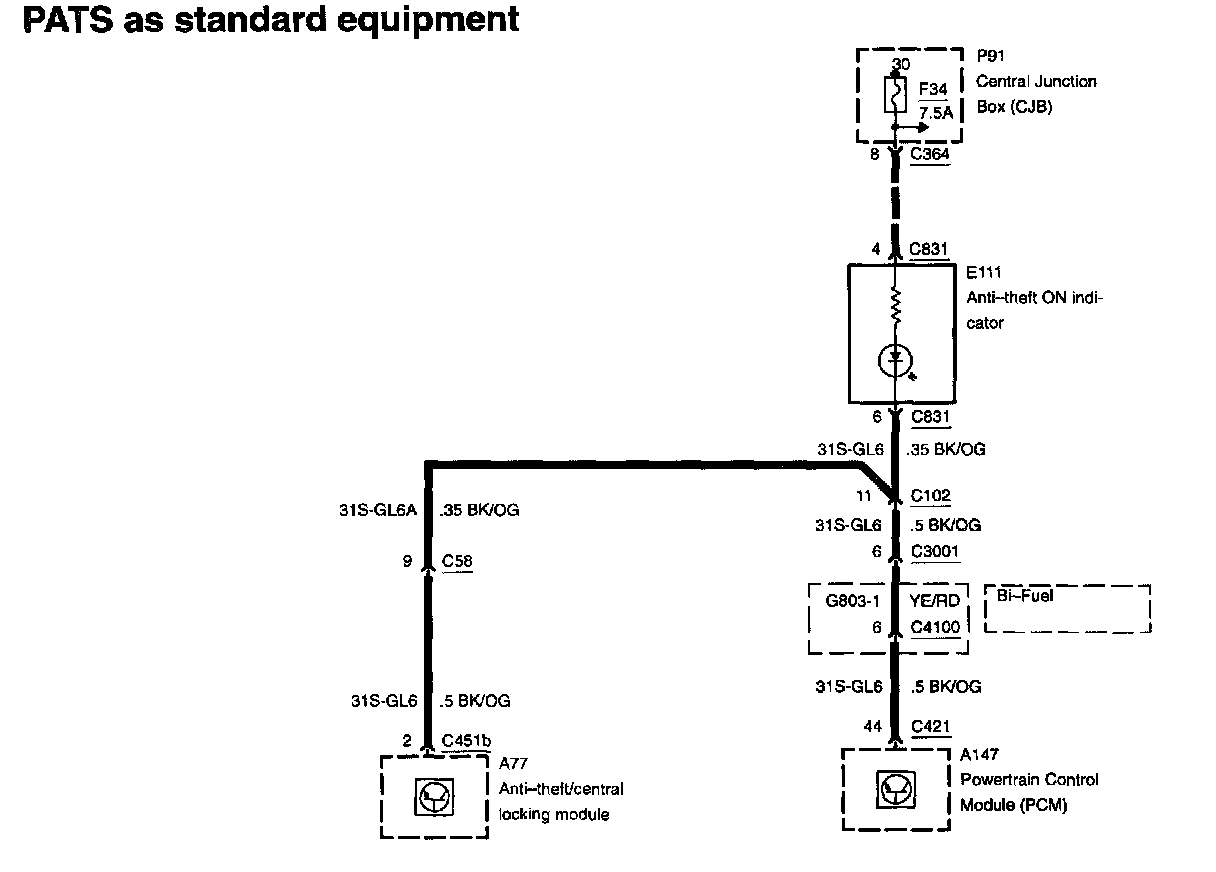

Diagram 419-01a-00-6:






Anti-Theft ON Indicator
Anti-Theft/Central Locking Module
Central Junction Box
Fuse F34
Powertrain Control Module


Diagram 419-01a-00-7:






Anti-Theft ON Indicator
Anti-Theft/Central Locking Module
Central Junction Box
Fuse F34
Powertrain Control Module


RELATED DIAGRAMS


Diagram 413-06-00-1:






Diagram 417-02-00-5:






Diagram 417-01-00-1:






Diagram 417-01-00-2:






Diagram 417-01-00-9:






Diagram 417-01-00-10:






Diagram 417-04-00-1:
