Junction Box Circuits

Diagram 700-02-00-1:





ABS Control Module
Battery
Battery Junction Box
Central Junction Box
Fuse F1
Fuse F2
Fuse F3
Fuse F5
Fuse F37
Fuse Link FB
Generator
Starter Motor


Diagram 700-02-00-2:





Battery
Battery Junction Box
Central Junction Box
Fuse F10
Fuse F12
Fuse F15
Fuse F16
Fuse F17
Fuse F18
Fuse F26
High Beam Relay
Low Beam Relay
Starter Relay


Diagram 700-02-00-3:





A/C Wide Open Throttle Relay
Battery
Battery Junction Box
Fuse F4
Fuse F9
Fuse F11
Fuse F13
Fuse F14
Fuel Pump Relay
PCM Power Relay
Powertrain Control Module


Diagram 700-02-00-4:





Central Junction Box
Central timer Module
Courtesy Lamp Relay
Fuse F24
Fuse F25
Fuse F27
Fuse F28
Fuse F29
Fuse F34
Rear Window Defrost Relay



Diagram 700-02-00-5:





Battery Junction Box
Central Junction Box
Fuse F4
Fuse F7
Fuse F20
Fuse F21
Fuse F23
Fuse F38
Ignition Relay

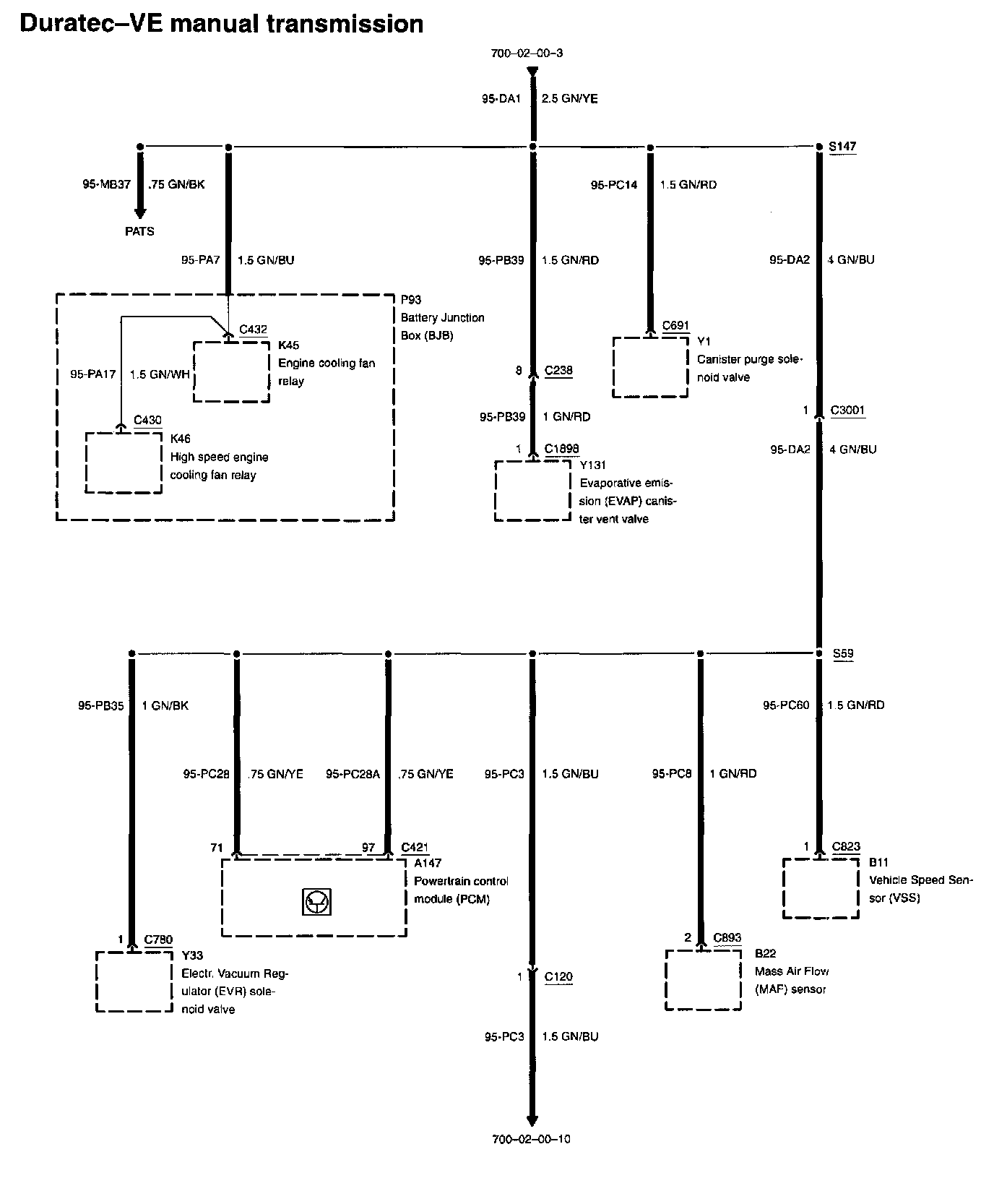

Diagram 700-02-00-8:





Battery Junction Box
Canister Purge Solenoid Valve
Electronic Vacuum Regulator Solenoid Valve
Engine Cooling Fan Relay
Evaporative Emission Canister Vent Valve
High Speed Engine Cooling Fan Relay
Mass Air Flow Sensor
Powertrain Control Module
Vehicle Speed Sensor

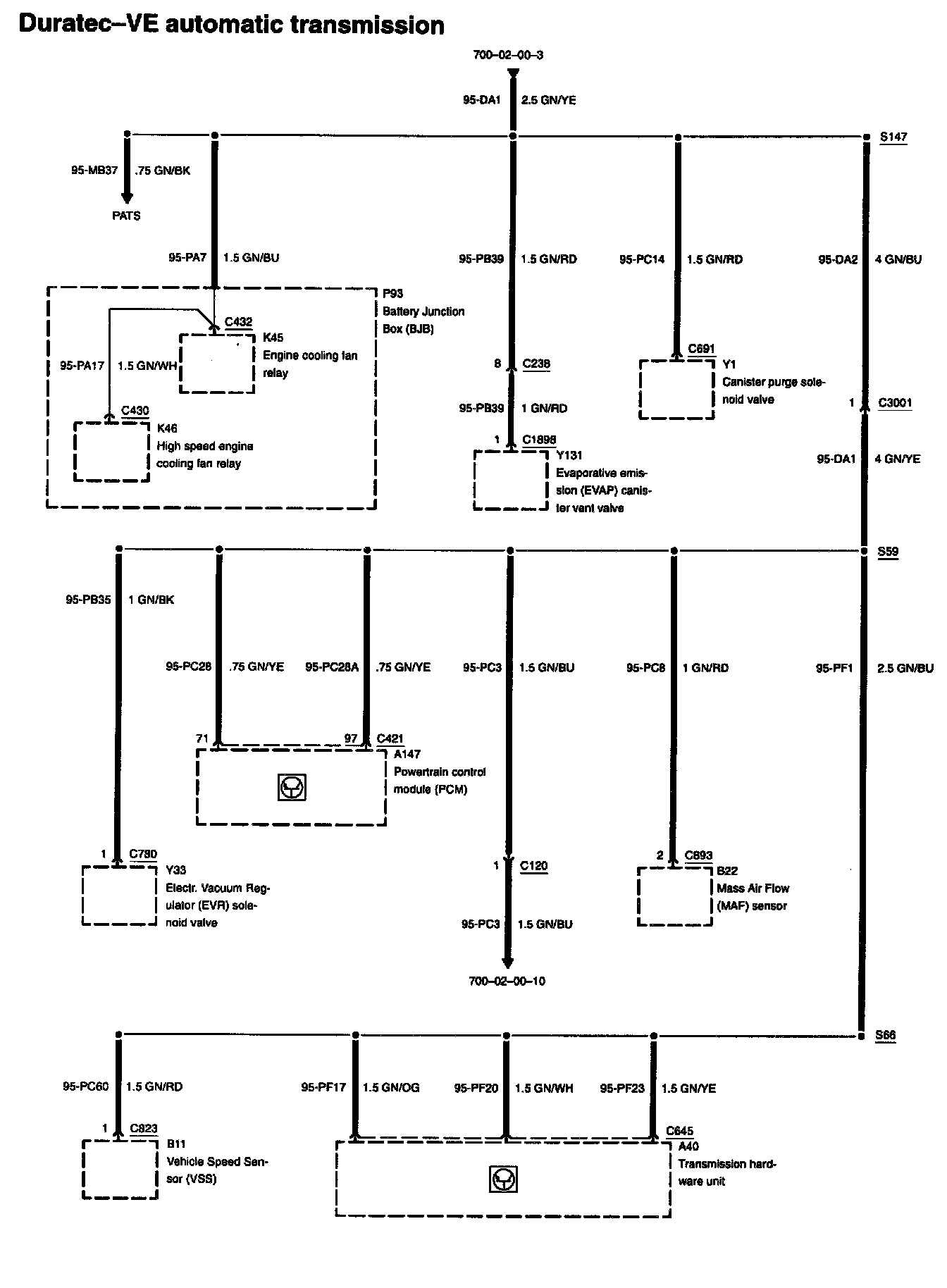

Diagram 700-02-00-9:





Battery Junction Box
Canister Purge Solenoid Valve
Electronic Vacuum Regulator Solenoid Valve
Engine Cooling Fan Relay
Evaporative Emission Canister Vent Valve
High Speed Engine Cooling Fan Relay
Mass Air Flow Sensor
Powertrain Control Module
Transmission Hardware Unit
Vehicle Speed Sensor



Diagram 700-02-00-10:





Fuel Injectors
Idle Speed Control Valve
Inlet Manifold Runner Control Module
