Brake Lamp

DETAILED DIAGRAMS

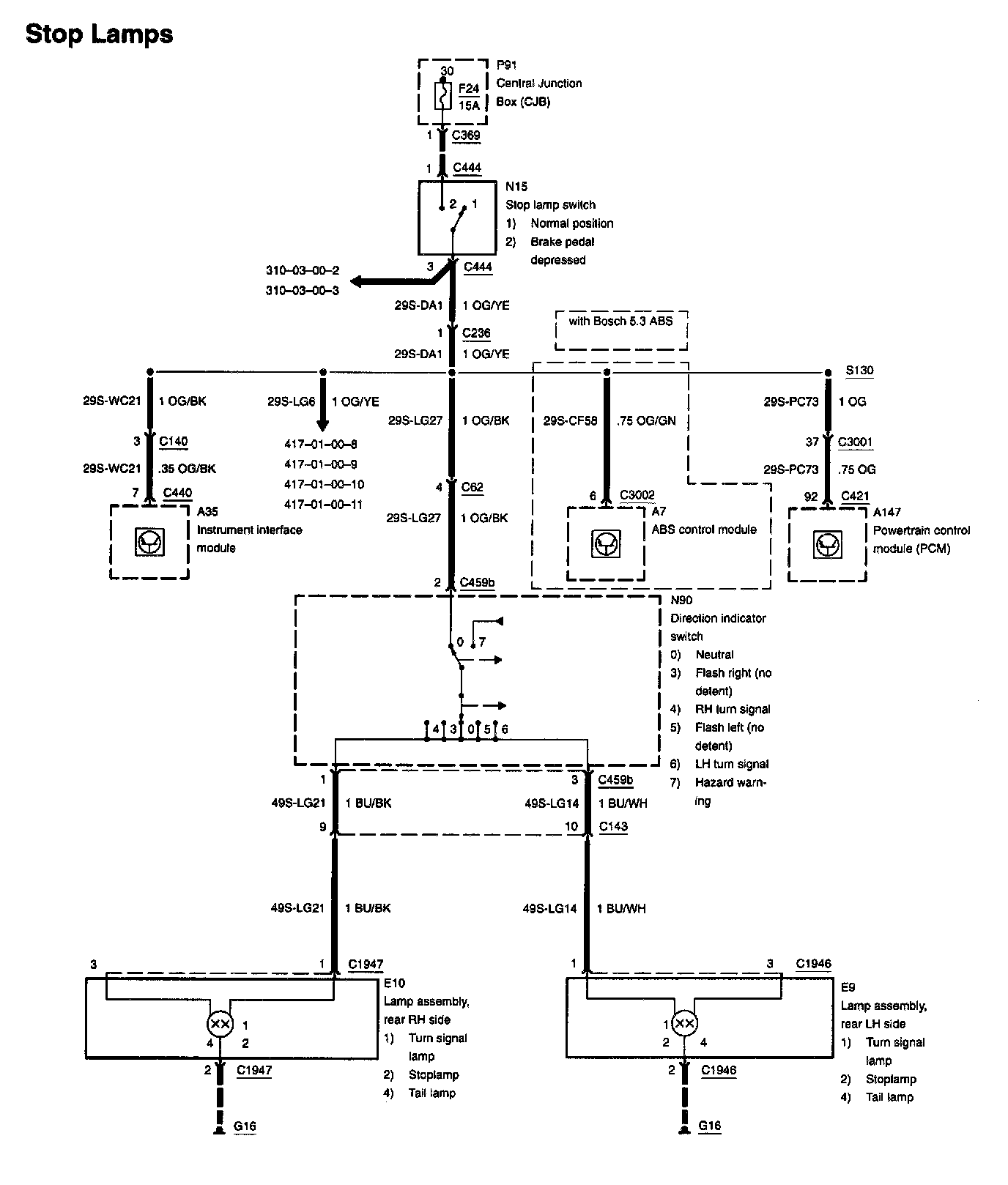

Diagram 417-01-00-7:







Anti-Lock Brake System Control Module
Central Junction Box
Direction Indicator Switch
Fuse F24
Instrument Interface Module
Lamp Assembly, Rear LH Side
Lamp Assembly, Rear RH Side
Powertrain Control Module
Stop Lamp
Stop Lamp Switch
Tail Lamp
Turn Signal Lamp



Diagram 417-01-00-8:







High Mounted Stop Lamp



Diagram 417-01-00-9:







High Mounted Stop Lamp



Diagram 417-01-00-10:







High Mounted Stop Lamp
Resistor



Diagram 417-01-00-11:







High Mounted Stop Lamp



RELATED DIAGRAMS


Diagram 310-03-00-2:






Diagram 310-03-00-3:






Diagram 419-01a-00-2:
