Active Anti-Theft

DETAILED DIAGRAMS

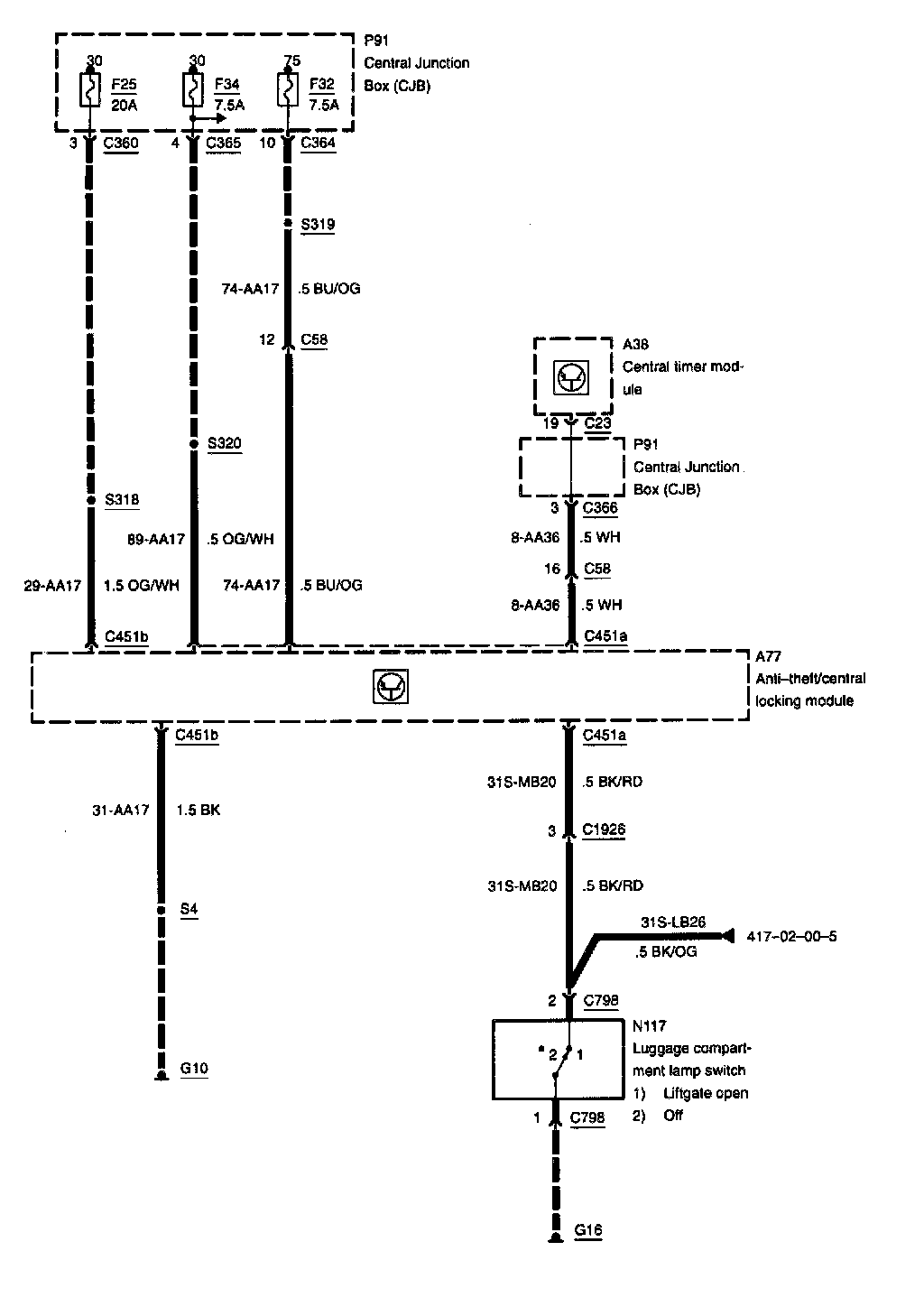

Diagram 419-01a-00-1:







Anti-Theft Central Locking Module
Central Junction Box
Central Timer Module
Fuse F25
Fuse F32
Fuse F34
Luggage Compartment Lamp Switch

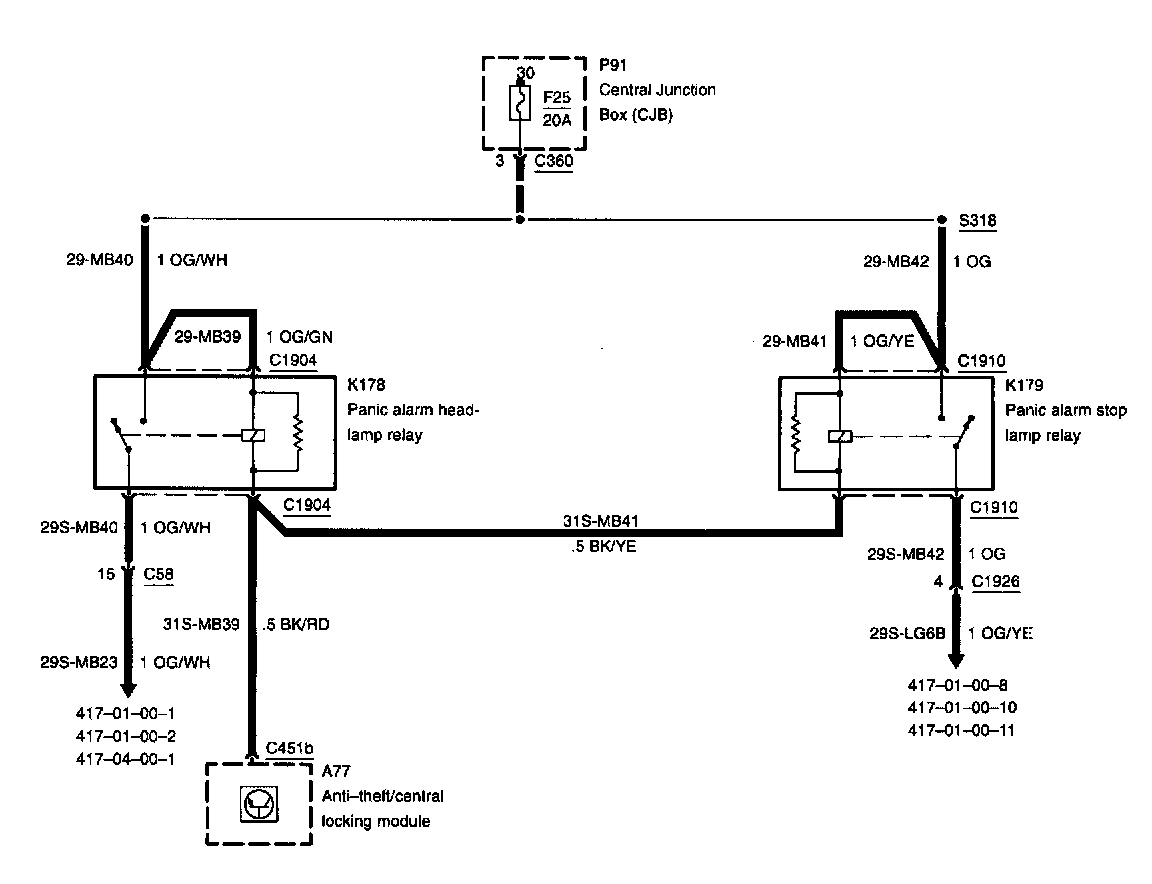

Diagram 419-01a-00-2:







Anti-Theft Central Locking Module
Central Junction Box
Fuse F25
Panic Alarm Headlamp Relay
Panic Alarm Stop Lamp Relay

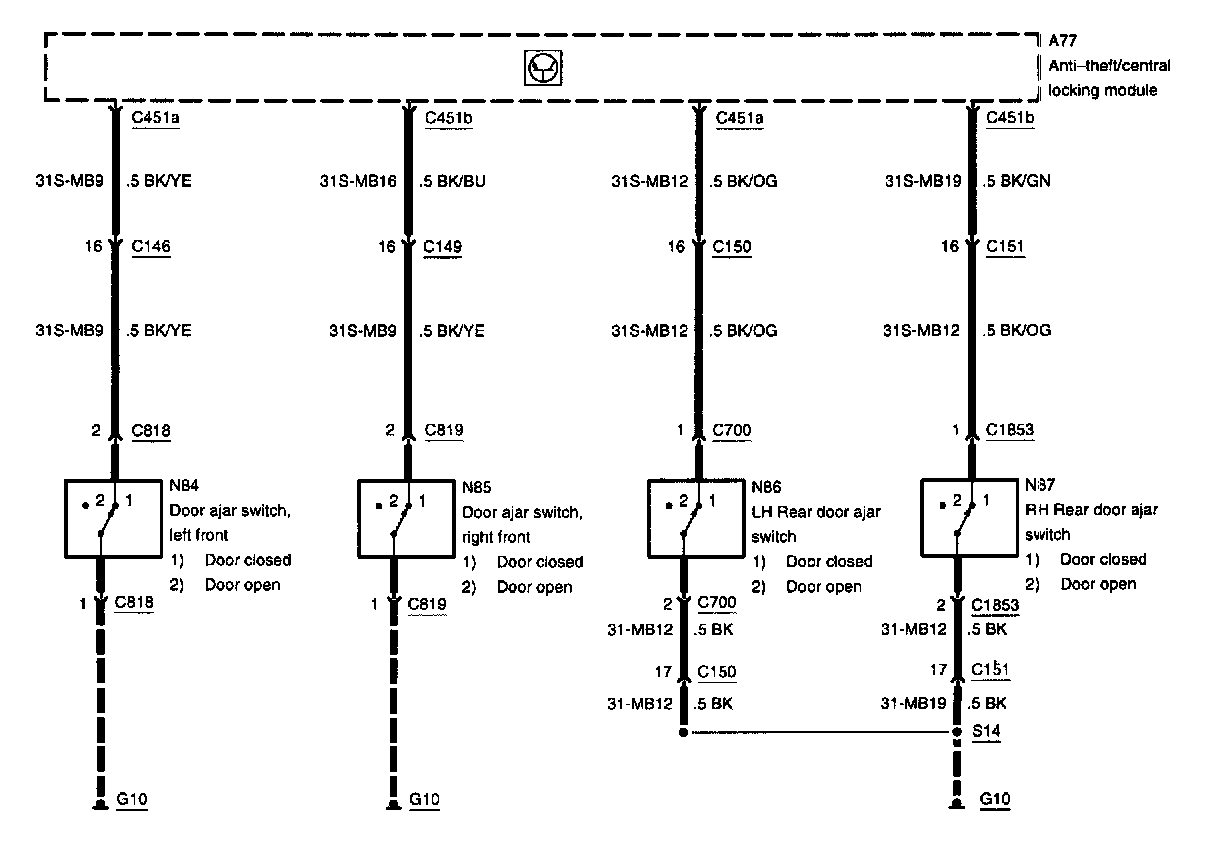

Diagram 419-01a-00-3:







Anti-Theft Central Locking Module
Door Ajar Switch, Left Front
Door Ajar Switch, Right Front
LH Rear Door Ajar Switch
RH Rear Door Ajar Switch

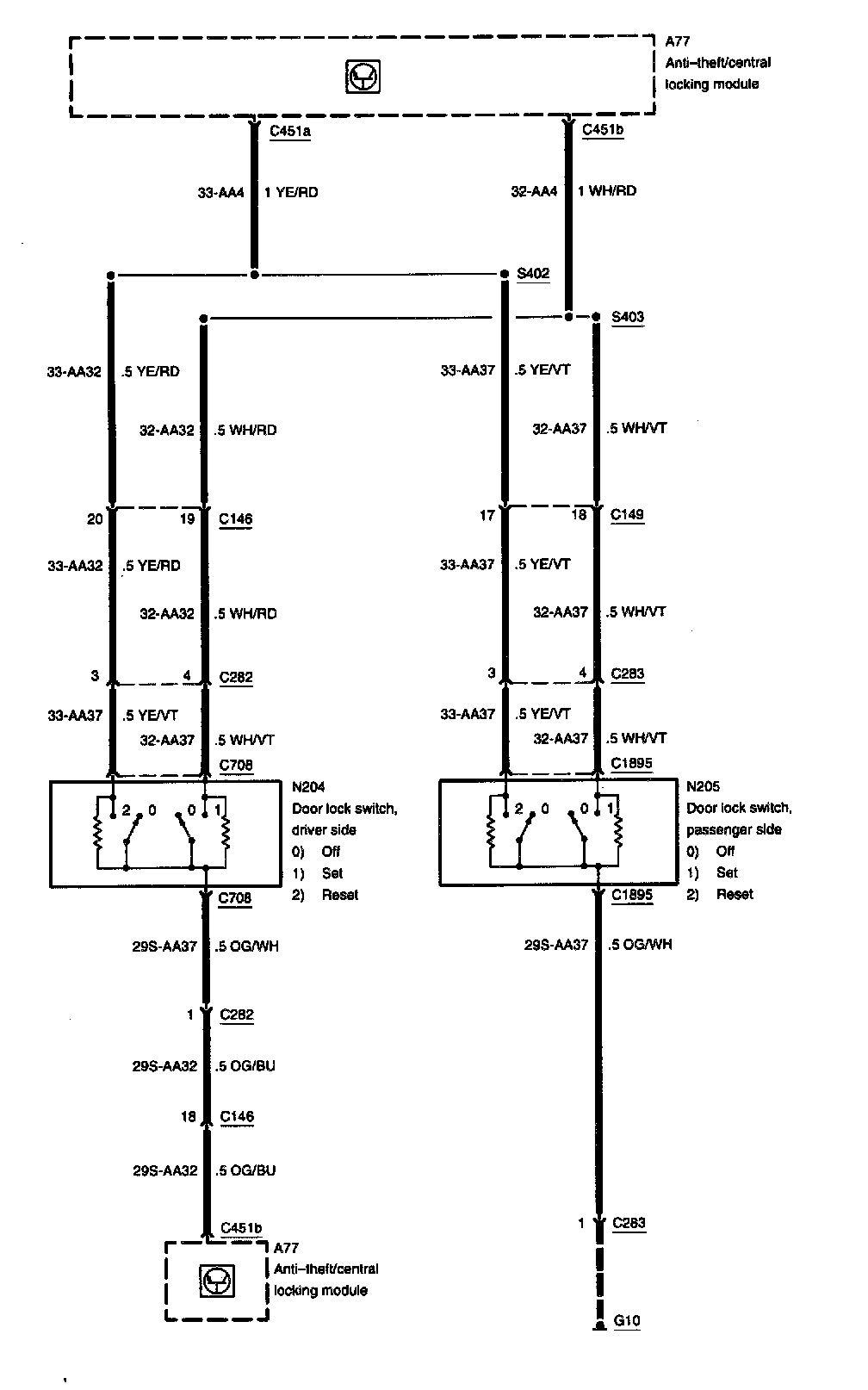

Diagram 419-01a-00-4:







Anti-Theft Central Locking Module
Door Lock Switch, Driver Side
Door Lock Switch, Passenger Side

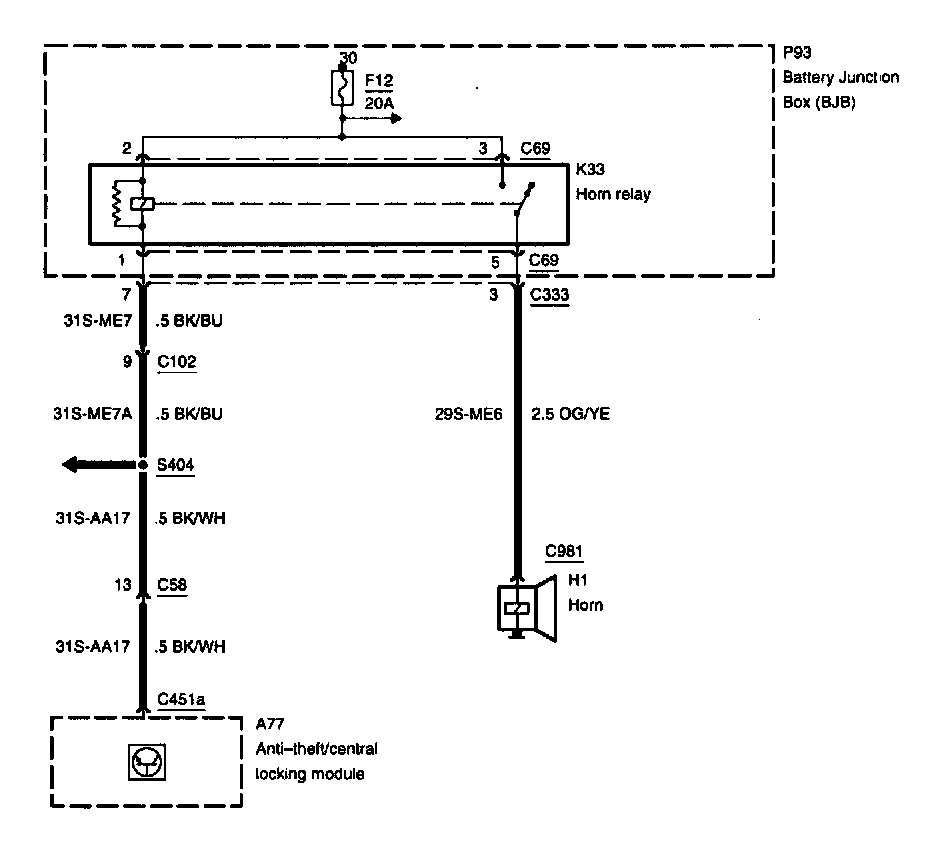

Diagram 419-01a-00-5 (fuse 12):







Anti-Theft Central Locking Module
Battery Junction Box
Fuse F12
Horn
Horn Relay

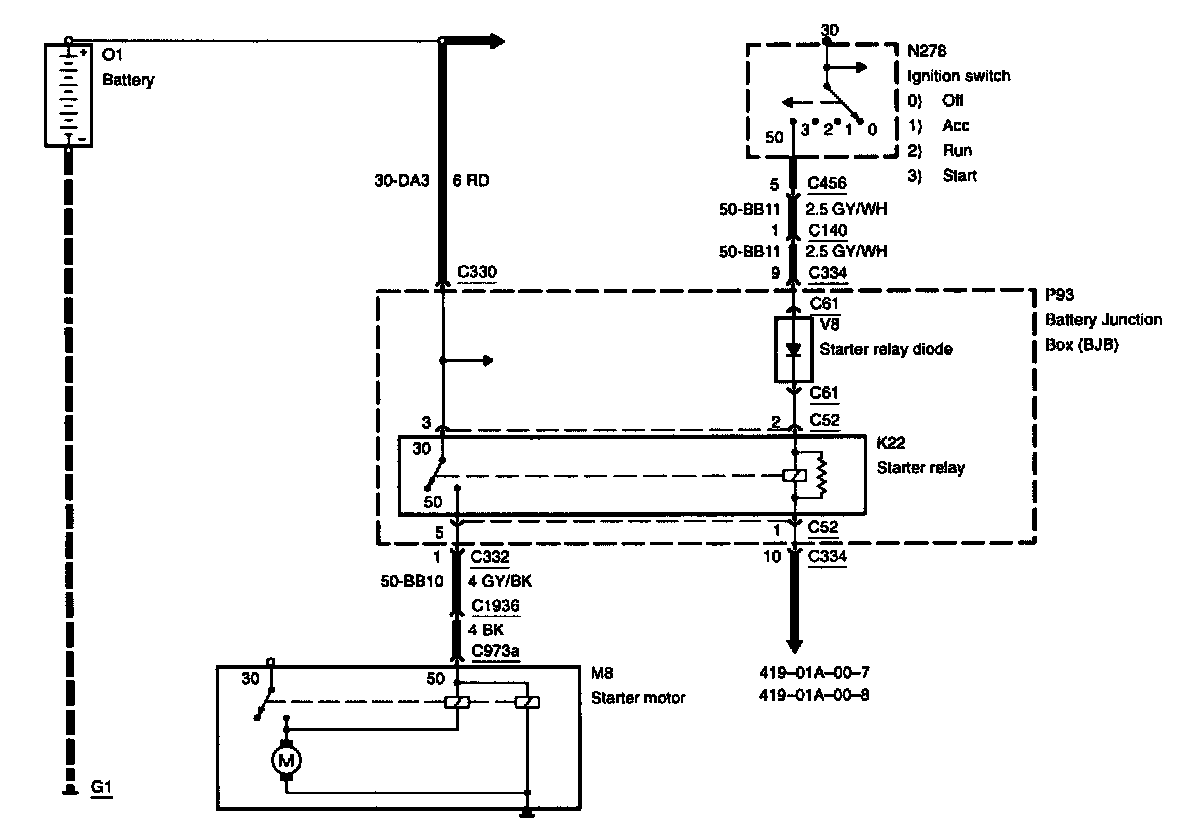

Diagram 419-01a-00-6:







Battery
Battery Junction Box
Ignition Switch
Starter Motor
Starter Relay Diode
Starter Relay

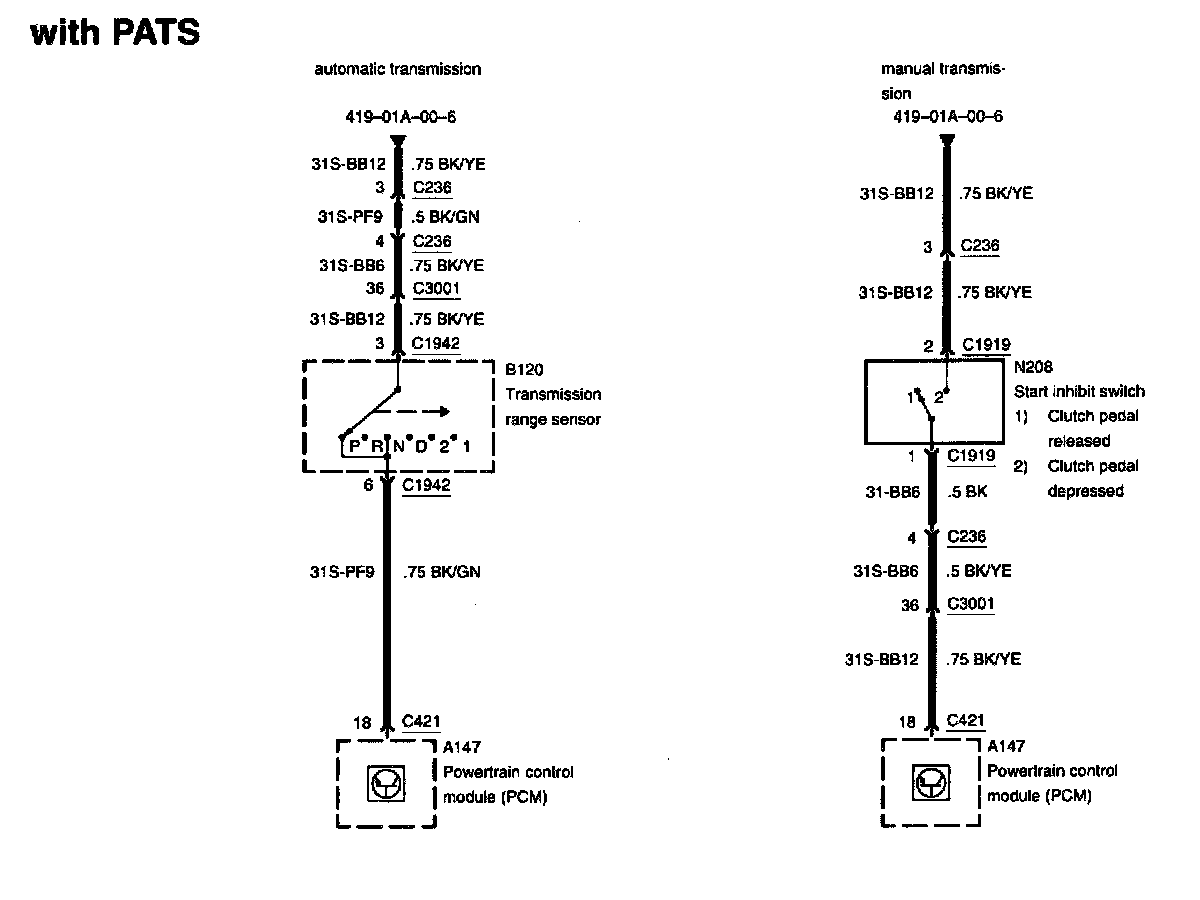

Diagram 419-01a-00-7:







Powertrain Control Module
Start Inhibit Switch
Transmission Range Sensor

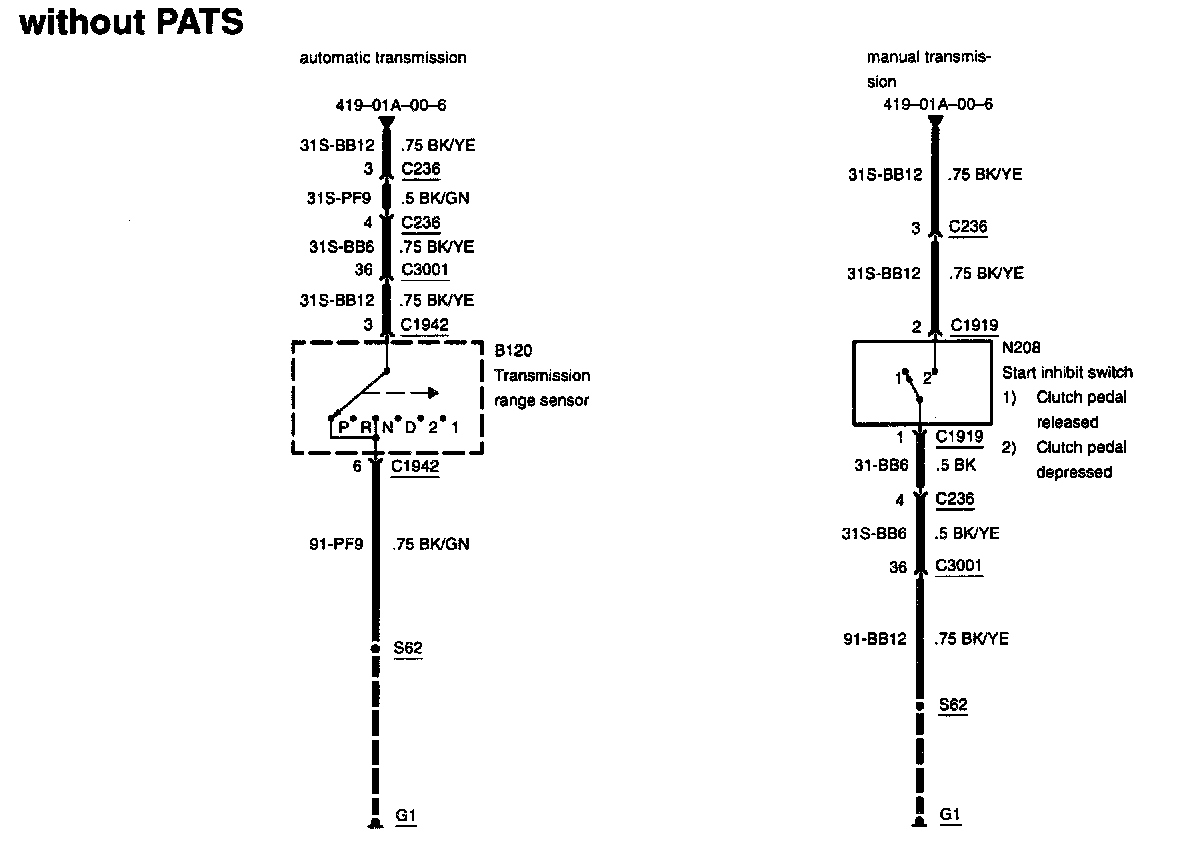

Diagram 419-01a-00-8:







Start Inhibit Switch
Transmission Range Sensor

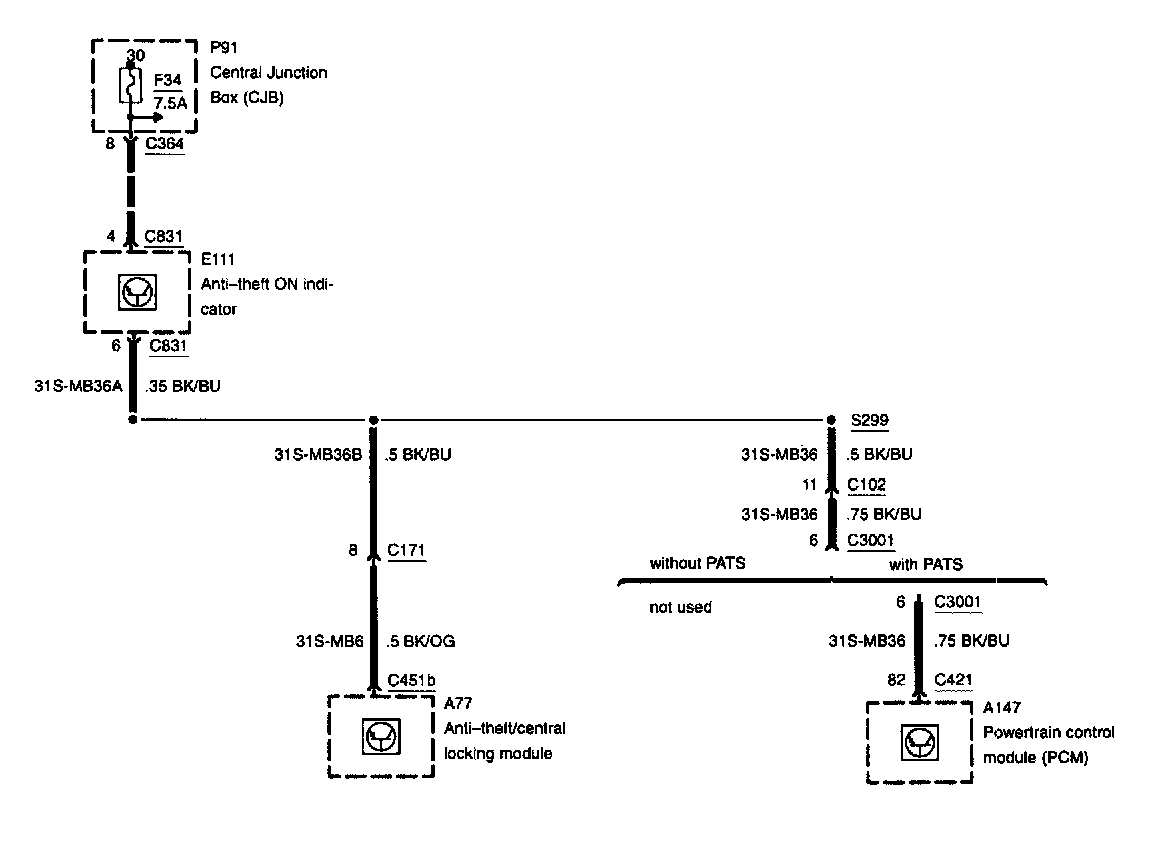

Diagram 419-01a-00-9:







Anti-Theft ON Indicator
Anti-Theft Central Locking Module
Central Junction Box
Fuse F34
Powertrain Control Module



RELATED DIAGRAMS


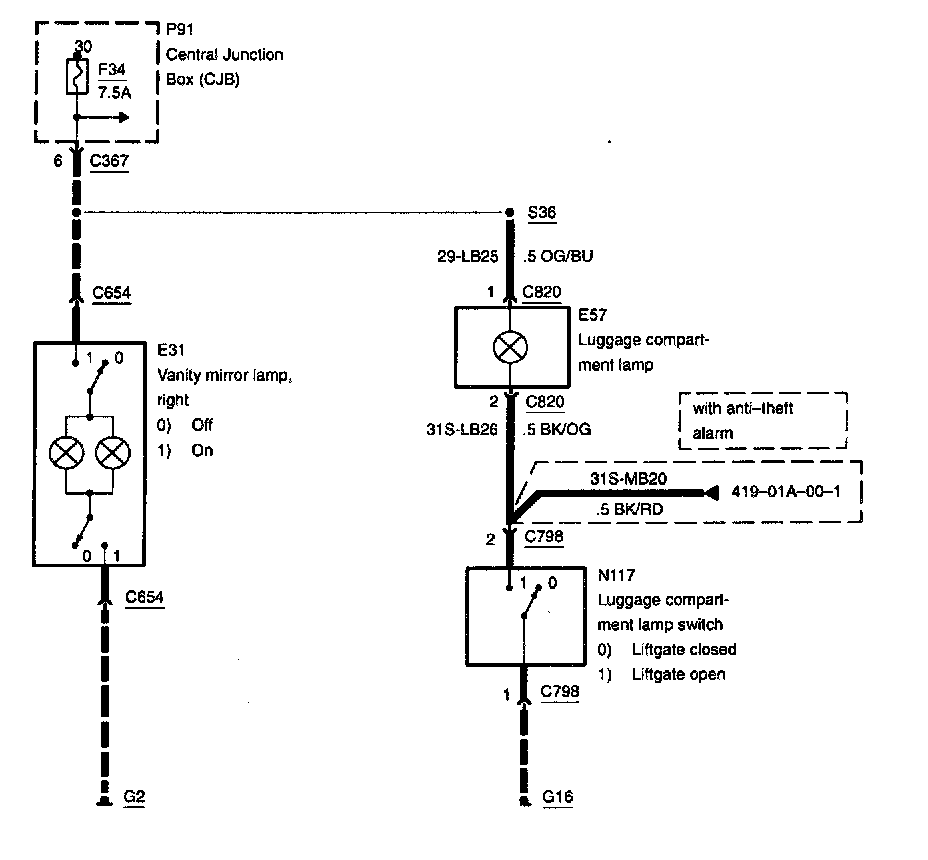

Diagram 417-01-00-1:






Diagram 417-01-00-2:






Diagram 417-01-00-8:






Diagram 417-01-00-10:






Diagram 417-01-00-11:






Diagram 417-02-00-5:






Diagram 417-04-00-1:
