Electrical Diagrams

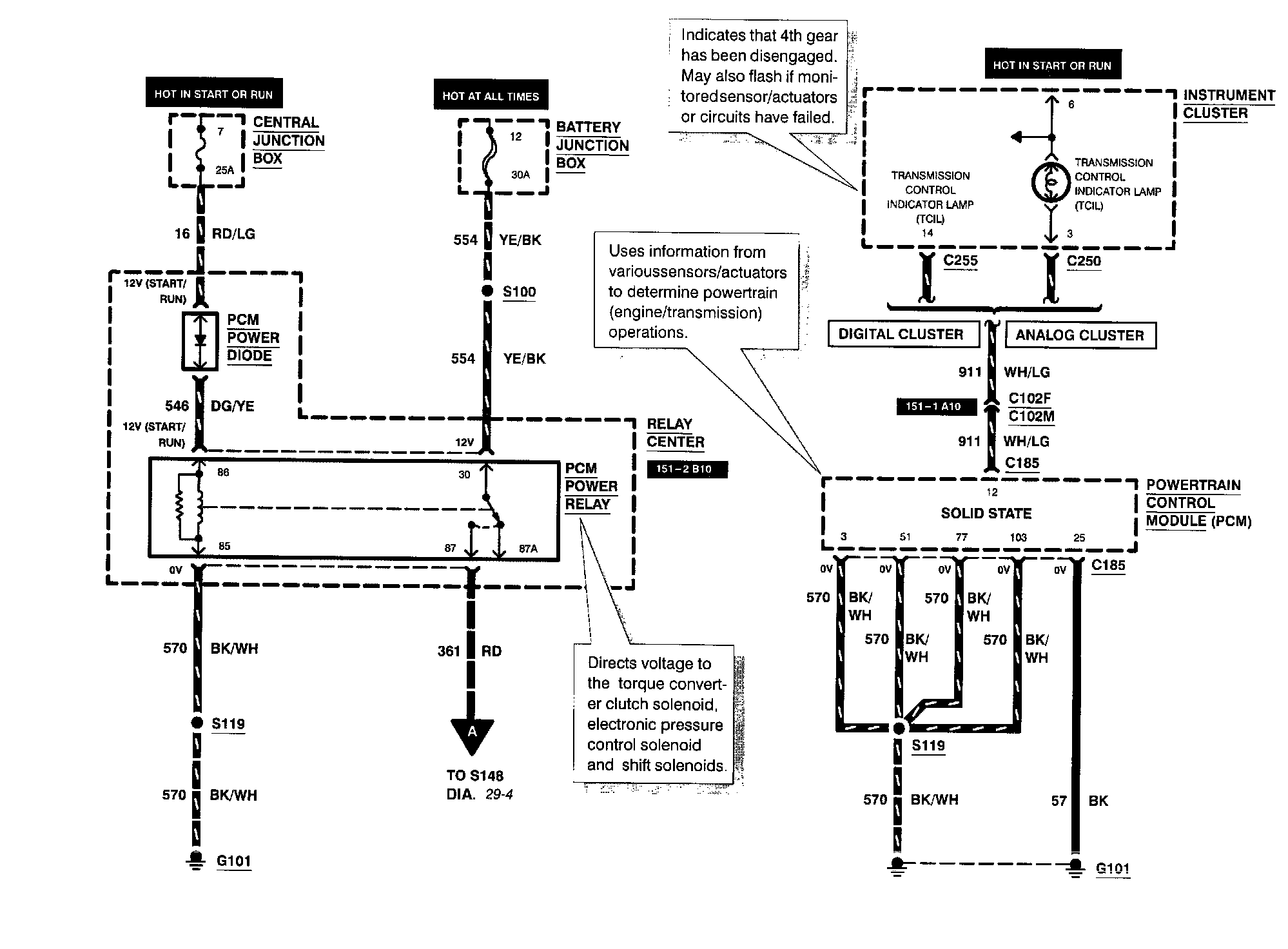

Diagram 29-1:






Battery Junction Box
Central Junction Box
Fuse 7
Fuse 12
Instrument Cluster
Powertrain Control Module
Powertrain Control Module Power Diode
Powertrain Control Module Power Relay
Relay Center
Transmission Control Indicator Lamp


Diagram 29-2:






Brake Pedal Position Switch
Central Junction Box
Fuse 1
Fuse 13
Intake Air Temperature Sensor
Mass Air Flow Sensor
Powertrain Control Module
Throttle Position Sensor
Transmission Control Switch
Vehicle Speed Sensor

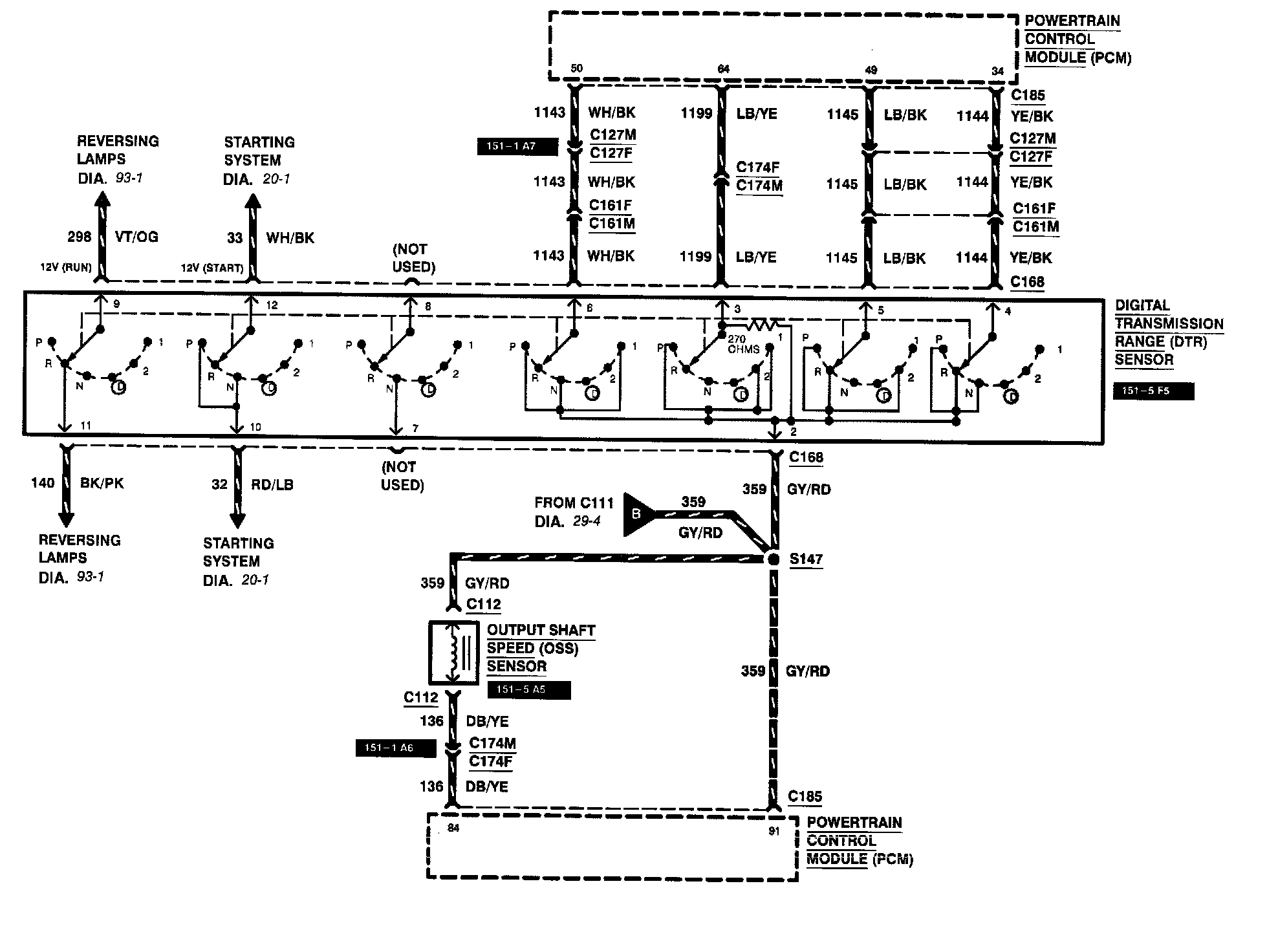

Diagram 29-3:






Digital Transmission Range Sensor
Output Shaft Speed Sensor
Powertrain Control Module

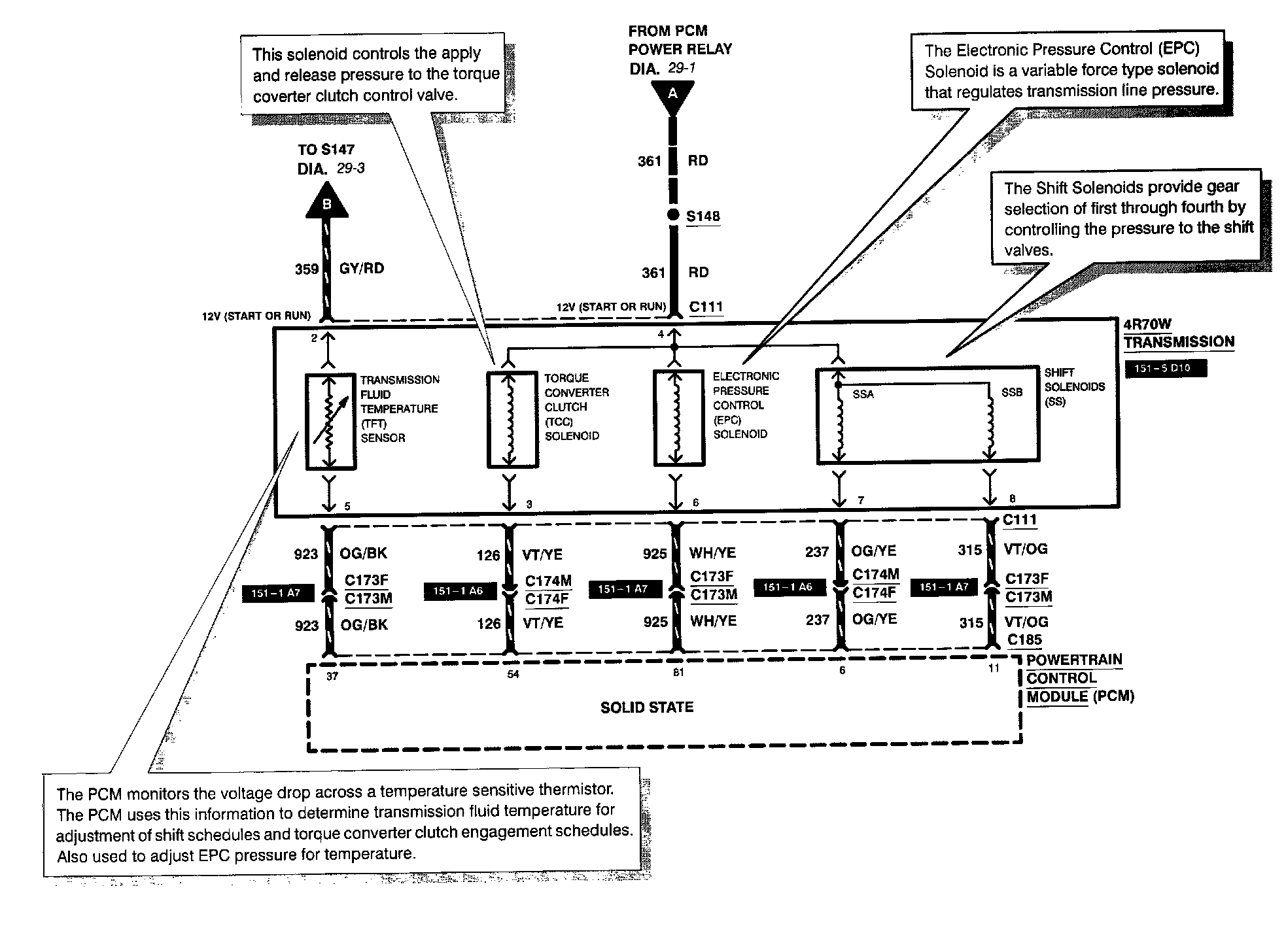

Diagram 29-4:






4R70W Transmission
Electronic Pressure Control Solenoid
Powertrain Control Module
Shift Solenoids
Torque Converter Clutch Solenoid
Transmission Fluid Temperature Sensor
