Direct Battery Power

Direct battery Power - Supplies Power To The Following Circuits:
- Vapor Management Valve
- Vehicle Speed Sensor
- Exhaust Gas Recirculation Vacuum Regulator Solenoid
- Mass Air Flow Sensor
- Cd4e Transaxle
- Fuel Injectors
- Idle Air Control Valve
- Intake Manifold Runner Control

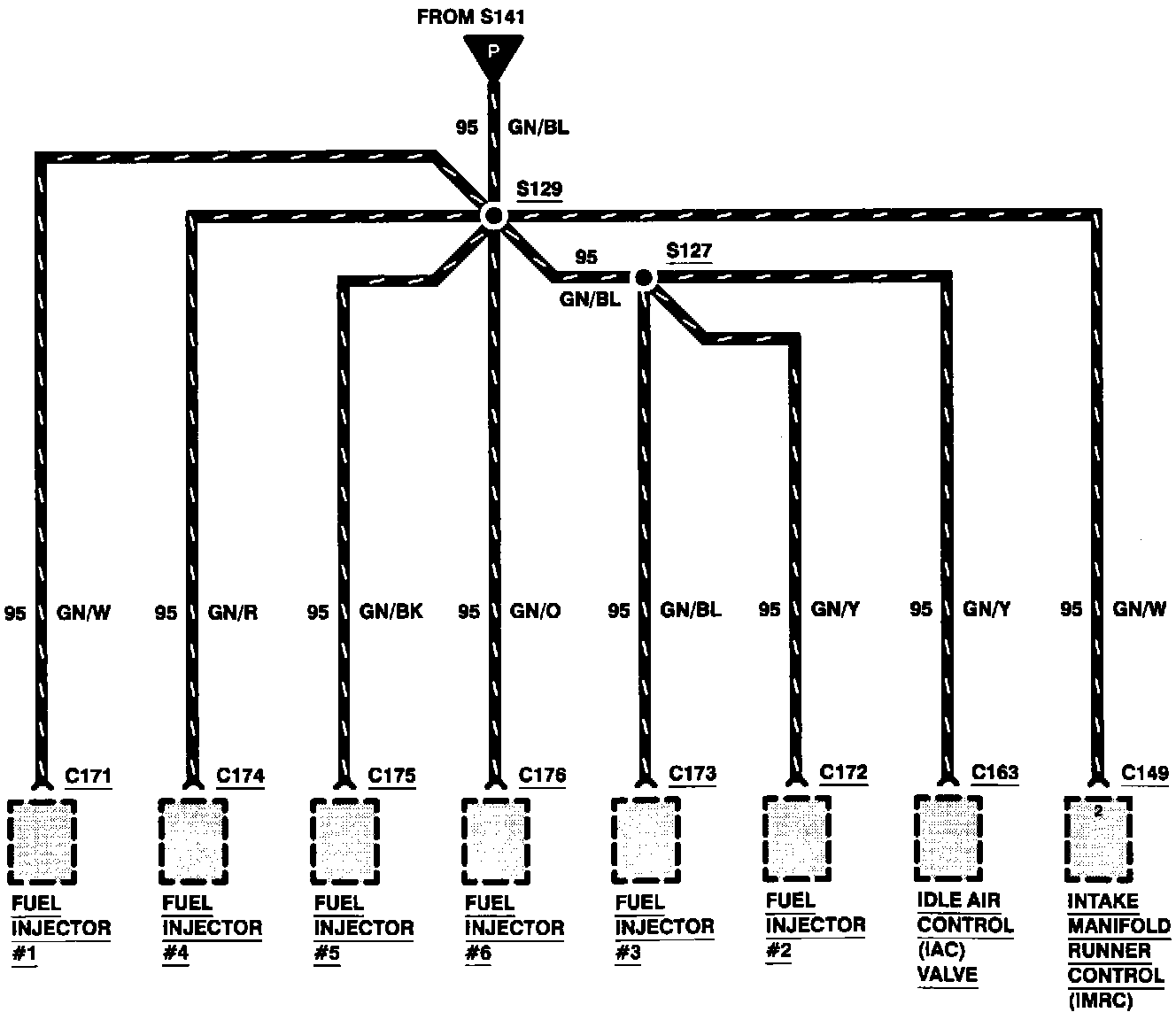

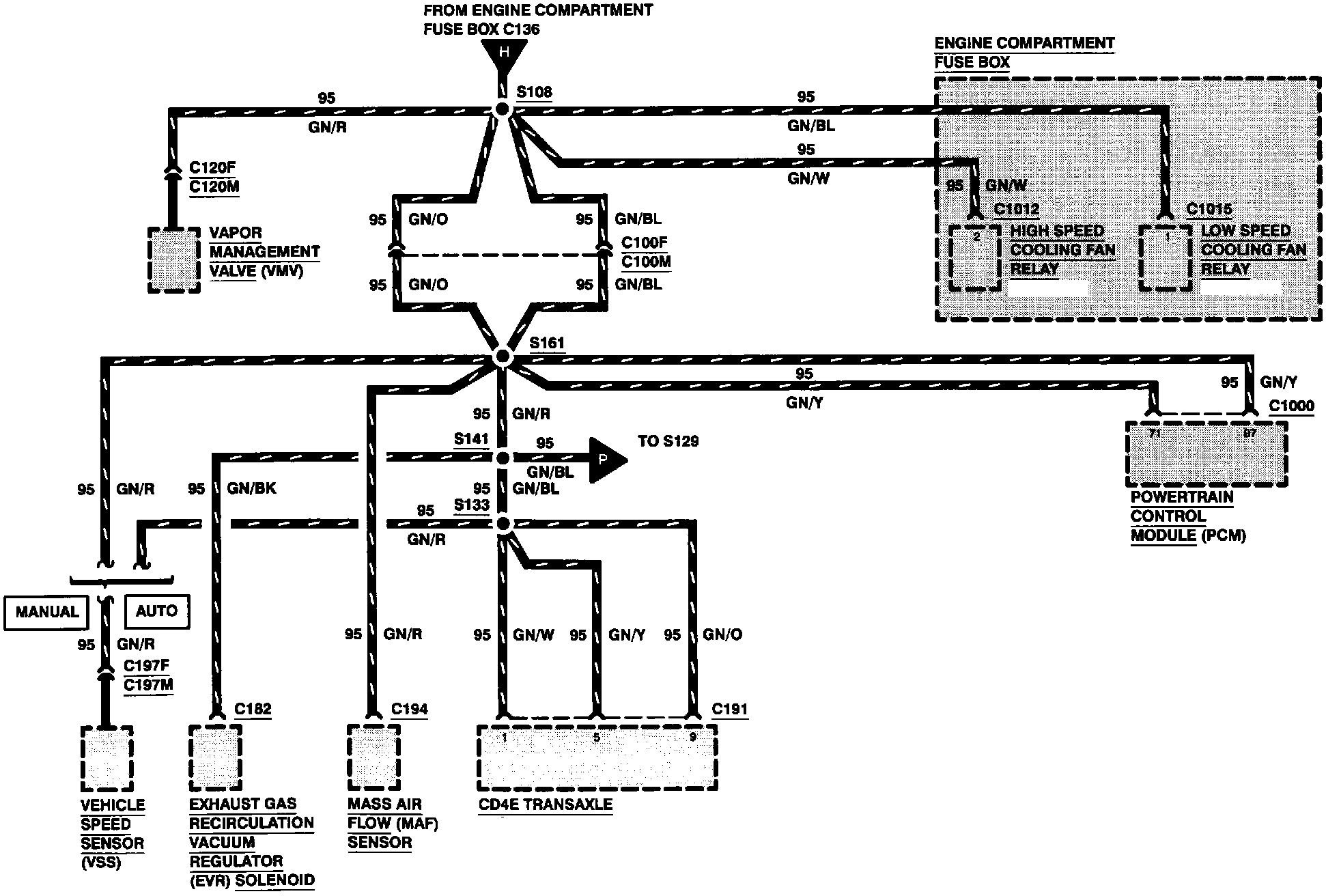

Power Distribution:




Power Distribution:
