System Diagram
Electronic Engine Controls:

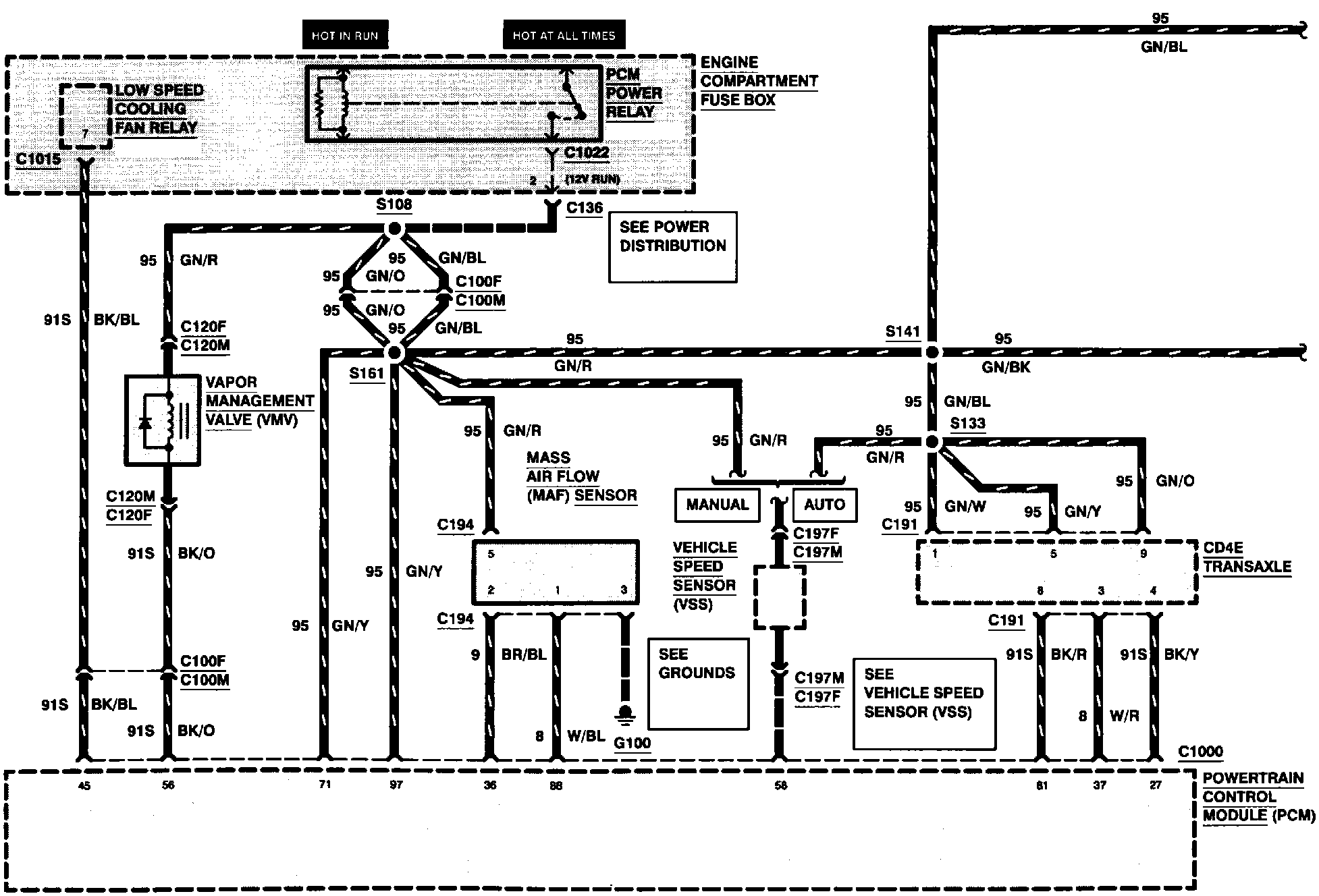

MASS AIR FLOW SENSOR
POWERTRAIN CONTROL MODULE POWER RELAY
VAPOR MANAGEMENT VALVE
Electronic Engine Controls:

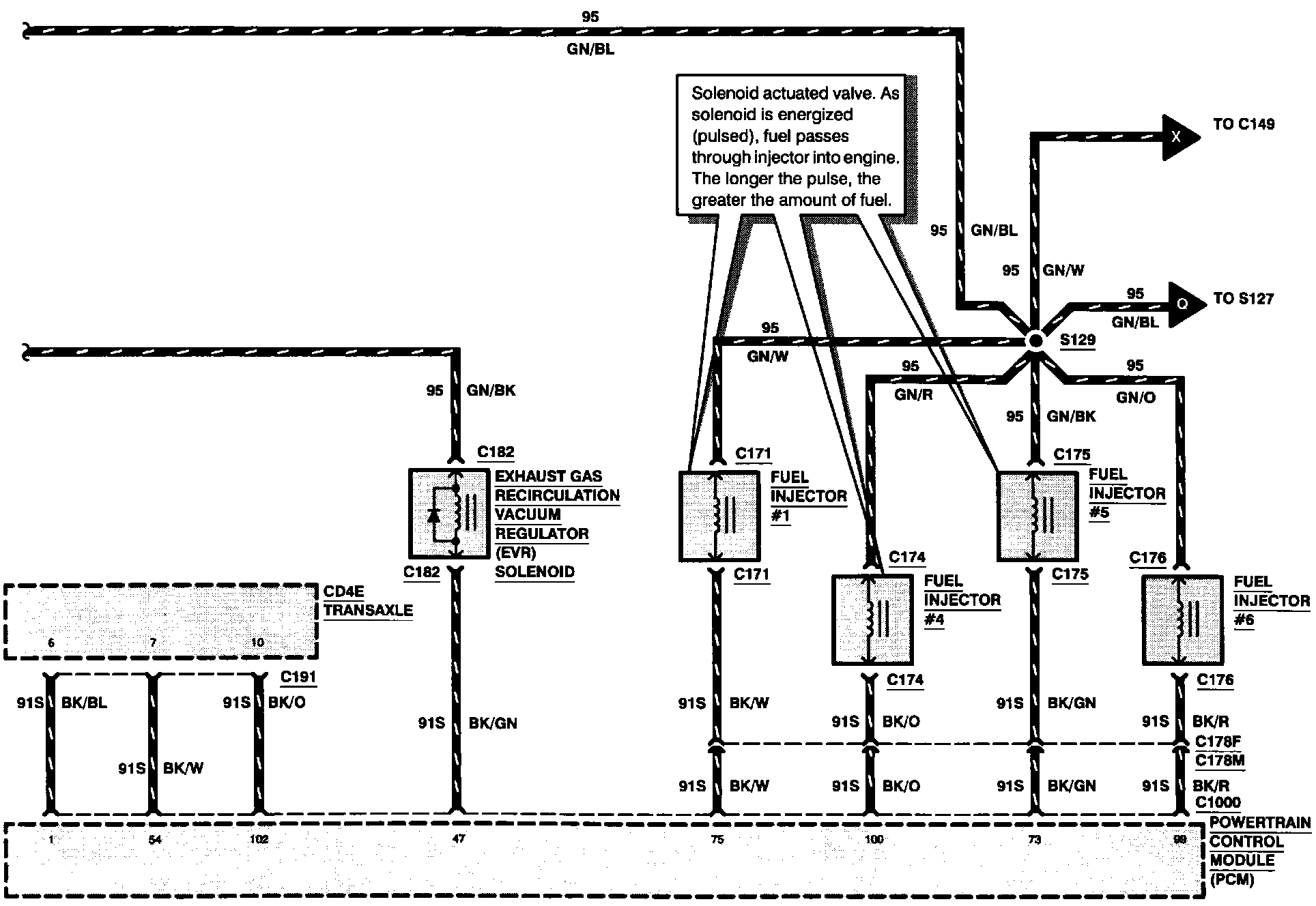

EXHAUST GAS RECIRCULATION VACUUM REGULATOR SOLENOID
FUEL INJECTOR #1
FUEL INJECTOR #4
FUEL INJECTOR #5
FUEL INJECTOR #6
Electronic Engine Controls:
FUEL PUMP Electrical Diagrams

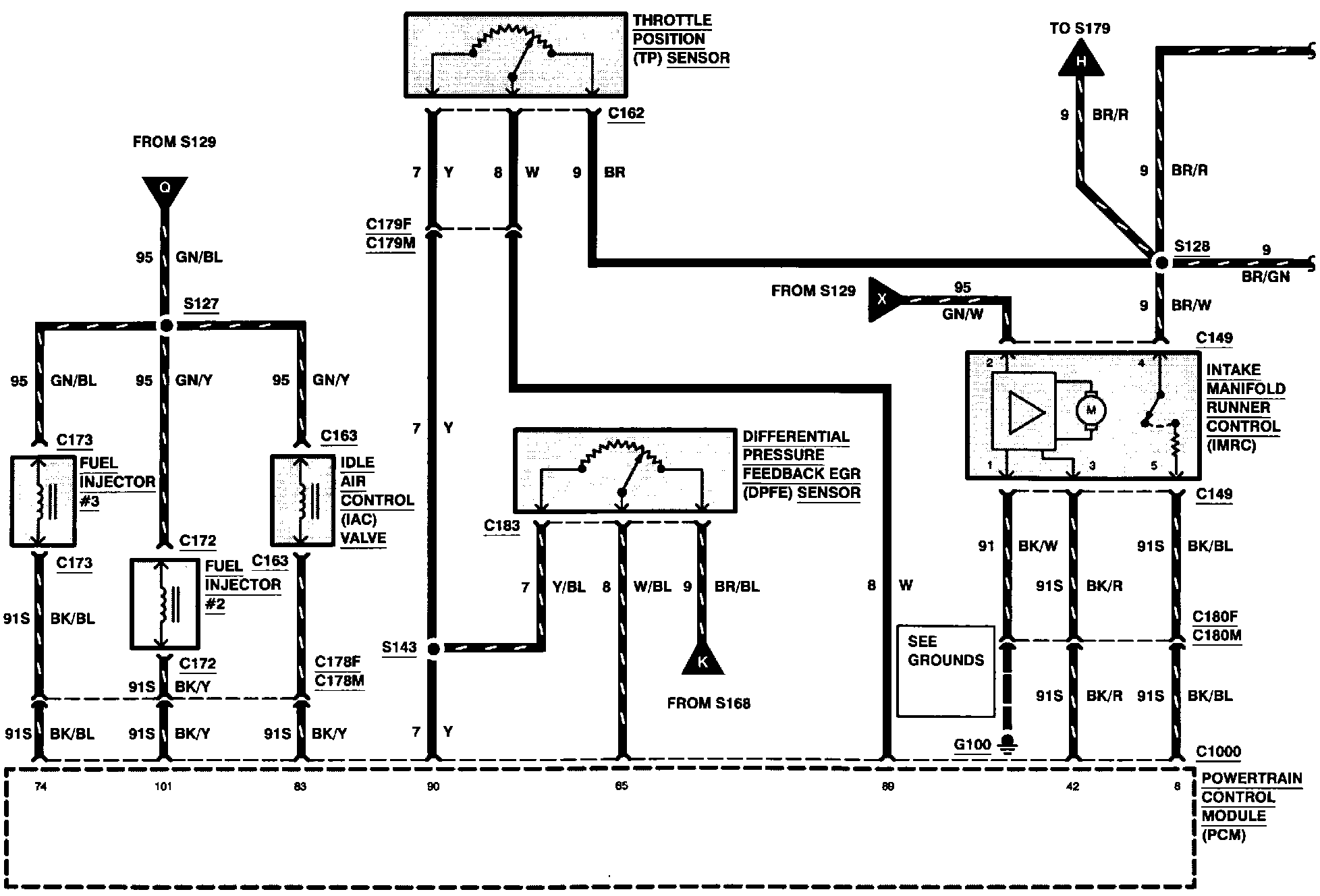

DIFFERENTIAL PRESSURE FEEDBACK EGR SENSOR
FUEL INJECTORS #2
FUEL INJECTORS #3
IDLE AIR CONTROL VALVE
INTAKE MANIFOLD RUNNER CONTROL
THROTTLE POSITION SENSOR
Electronic Engine Controls:

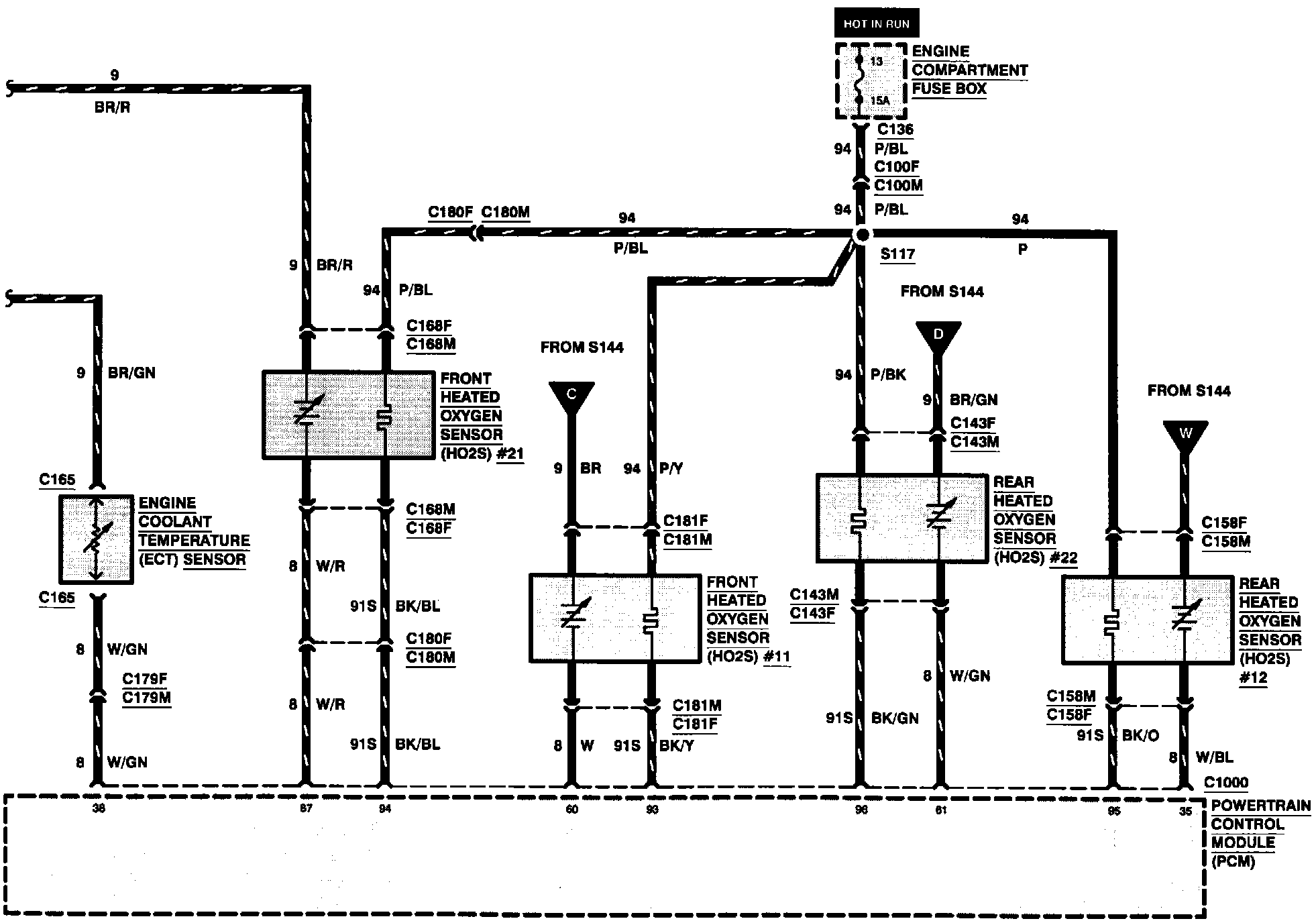

ENGINE COOLANT TEMPERATURE SENSOR
FRONT HEATED OXYGEN SENSOR #11
FRONT HEATED OXYGEN SENSOR #21
REAR HEATED OXYGEN SENSOR #12
REAR HEATED OXYGEN SENSOR #22
Electronic Engine Controls:

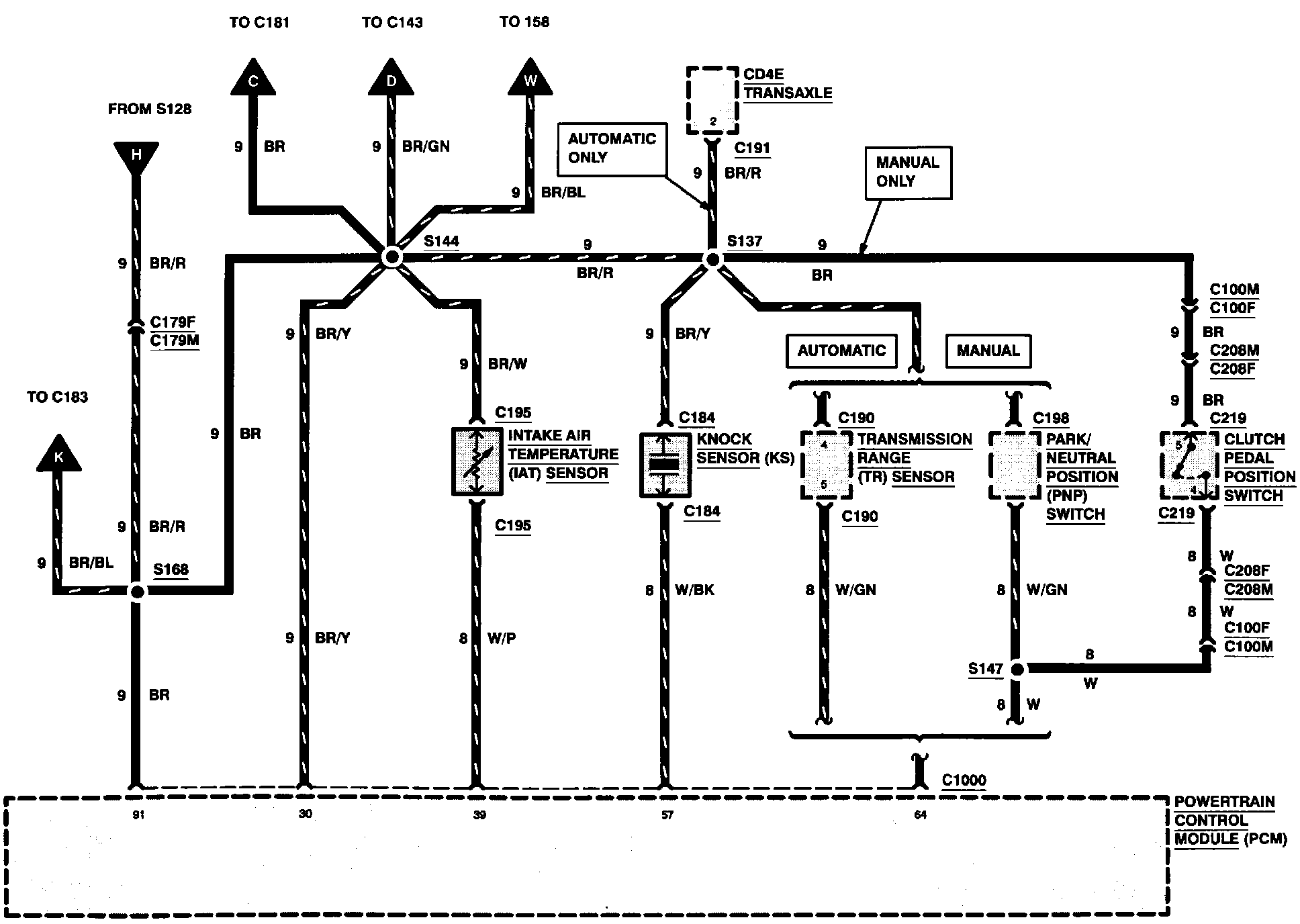

INTAKE AIR TEMPERATURE SENSOR
KNOCK SENSOR
Electronic Engine Controls:
CHECK ENGINE INDICATOR
TACHOMETER
Electronic Engine Controls:

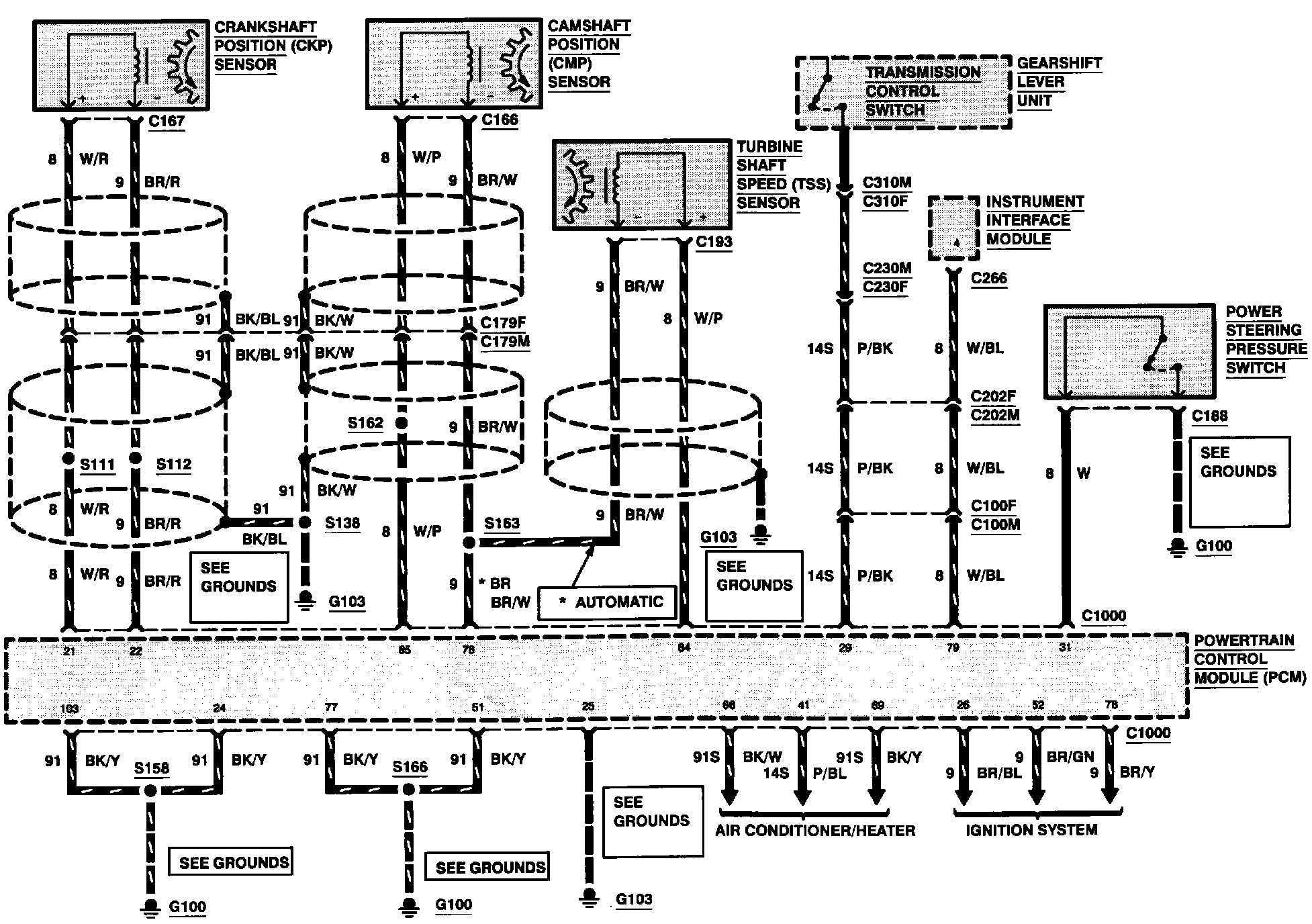

CAMSHAFT POSITION SENSOR
CRANKSHAFT POSITION SENSOR
TURBINE SHAFT SPEED SENSOR
POWER STEERING PRESSURE SWITCH
